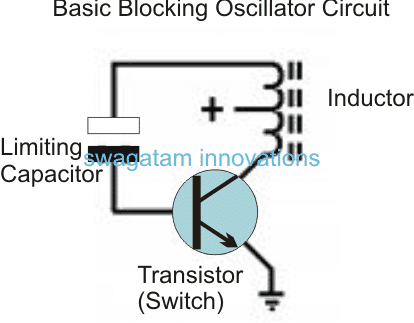

闭塞振荡器是振荡器的最简单形式之一，它能够通过使用几个无源和一个有源组件产生自维持振荡。
“阻塞”这个名字的应用是由于在BJT形式的主设备的开关在振荡过程中被阻塞(切断)的次数比它被允许进行的次数要多，因此被命名为阻塞振荡器。
阻塞振荡器通常在哪里使用
这个振荡器将产生一个方波输出，可以有效地用于制造SMPS电路或任何类似的开关电路，但不能用于操作敏感的电子设备。
用这个振荡器产生的音调变得非常适合报警器，莫尔斯电码练习设备，无线充电器等。电路也变得适用于闪光灯在相机，可以经常看到之前点击闪光灯，这一功能有助于减少臭名昭著的红眼效应。
由于其简单的配置，这振荡器电路被广泛应用于实验套件中，学生们发现它更容易和有趣地快速掌握它的细节。
阻塞振荡器是如何工作的
为制作间歇振荡器在美国，组件的选择变得非常关键，以便能够以最佳效果工作。
闭塞振荡器的概念实际上是非常灵活的，它的结果可以有很大的变化，只要改变相关元件的特性，比如电阻、变压器。
的变压器这里特别地成为一个关键的部分，输出波形严重依赖于变压器的类型或制造。例如，当脉冲变压器用于闭塞振荡器电路时，波形达到由快速上升和下降周期组成的矩形波的形状。
这种设计的振荡输出可以有效地与灯具、扬声器甚至继电器兼容。
一个单一的电阻器可以看到控制一个闭塞振荡器的频率，因此，如果这个电阻被替换为一个壶，频率变为手动可变，并可以根据用户的要求进行调整。
但是，要注意不要将该值降低到规定的极限以下，否则会损坏晶体管并产生异常不稳定的输出波形特性。通常建议将一个安全的最小值固定电阻与壶串联，以防止这种情况发生。

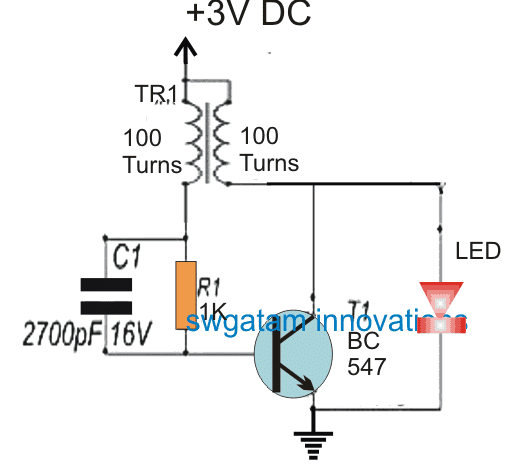

电路操作
该电路通过连接两个开关时间周期(即开关或晶体管关闭时的Tclosed时间和晶体管断开时的Topen时间(不导电))来帮助通过变压器的正反馈工作。分析中使用了以下缩写:
- T，时间，其中一个变量
- Tclosed:关闭循环结束的瞬间，打开循环的初始化。也是时间的大小持续时间当开关关闭时。
- 开:在每次开循环结束或闭循环开始时的瞬间。当T = 0时相同。也是时间的大小持续时间当开关打开时。
- 电源电压，如电池电压
- 副总裁、电压在主绕组。一个理想的开关晶体管将允许电源电压Vb通过主电路，因此在理想情况下，Vp将= Vb。
- Vs、电压在二次绕组
- Vz:由于齐纳二极管的反向电压或连接的(LED)正向电压而产生的固定负载电压。
- i，通过主电路的磁化电流
- Ipeak,m，在交通的一次侧磁化电流的最高或“峰值”。就发生在toopen之前。
- Np，初始匝数
- Ns，次级匝数
- N，绕组比也定义为Ns/Np。对于在理想条件下工作的完美配置的变压器，我们有Is = Ip/N, Vs = N×Vp。
- 一次自感，由一次匝数Np计算的值的平方自感通常用公式Lp = AL×Np2×10−9亨利表示。
- R，组合开关(晶体管)和一次电阻
- 向上，通过线圈的磁场磁通所积聚的能量，用磁化电流Im表示。
Tclosed时的操作(开关闭合时间)
开关晶体管启动或触发时，源电压Vb加到变压器初级绕组上。
该动作在变压器上产生励磁电流Im = Vprimary×t/Lp;
其中t (time)可能是随时间变化的，从0开始。指定的充磁电流Im现在“附着”任何反向产生的二次电流Is，这些电流可能会碰巧感应到二次绕组上的负载(例如进入开关(晶体管)的控制端子(基极)，然后在初级= Is/N中返回到二次电流。
一次电流的变化又会在变压器绕组内产生变化的磁通量;这使得相当稳定的电压Vs = N×Vb通过二次绕组。
在许多配置中，二次侧电压Vs可以与电源电压Vb相加;当开关(晶体管)处于导电模式时，由于一次侧电压近似为Vb, Vs = (N+1)×Vb。
因此，开关过程可能有这样一种趋势，即直接从Vb获取一部分控制电压或电流，而其余的通过Vs获取。
这意味着开关控制电压或电流将“同相”。
然而，在没有初级电阻和晶体管开关上的可忽略电阻的情况下，可能会导致磁化电流Im以“线性斜坡”的方式上升，这可以用第一段给出的公式表示。
相反地，假设晶体管有一个显著的初级电阻，或者两者都有(组合电阻R，例如初级线圈电阻和附在发射极的电阻，FET通道电阻)，那么Lp/R时间常数可以导致磁化电流曲线上升而斜率持续下降。
在这两种情况下，充磁电流Im将通过初级和晶体管电流Ip的组合具有指挥作用。
这也意味着，如果不包括一个限制电阻，这种效应将无限增加。
然而，正如上面所研究的第一种情况(低电阻)，晶体管可能最终不能处理过剩的电流，或简单地说，它的电阻可能倾向于上升到一个程度，在整个设备的电压降可能成为相等的供应电压;导致器件完全饱和(这可以从晶体管的增益hfe或“beta”规格来评估)。
在第二种情况下(例如，包含一个重要的初级和/或发射极电阻)，电流(下降)的斜率可能会达到一个点，在这个点上，次级绕组上的感应电压根本不足以保持晶体管在导电位置。
在第三种情况下变压器用铁心可能达到饱和点和崩溃，int turn将停止支持任何进一步磁化，并禁止初级到二级感应过程。
因此，我们可以得出结论，在上述三种情况下，一次电流的上升速率，或者第三种情况下，交易中心的流量的上升速率，可能会呈现向零下降的趋势。
说到这一点,在前两个场景中,我们发现,尽管当前的主似乎继续供应,其价值触动一个常数级别可能等于供给价值由Vb的总和除以电阻R在主面。
在这种“限流”条件下，变压器的磁通可能趋向于显示稳定状态。除了不断变化的磁通，可能会使感应电压在交通的二次侧保持不变，这意味着一个稳定的磁通指示了在绕组上感应过程的失败，导致二次电压降至零。这使开关(晶体管)打开。
以上全面的解释清楚地说明了分块振荡器的工作原理，以及这种高度通用和灵活的振荡器电路如何被用于任何特定的应用，以及如何微调到用户可能喜欢实现的所需水平。
