LCD 220V市电定时器电路-即插即用定时器

最后一次更新在通过

在这篇文章中，我们将使用Arduino制作一个LCD 220v市电操作计时器，它的倒计时时间可以通过16 × 2 LCD显示。

介绍

所提出的液晶定时器电路是一种通用定时器，具有显示功能，并且设置时间的按钮很少。

一旦时间设置输出高，并开始倒计时的时间，当它达到00:00:00(小时:分钟:秒)输出低。您可以根据自己的需求修改此项目。

现在回到项目上来。

我们总是担心我们的电器或电子设备运行太长时间，只是因为我们忘记关掉它们。

时间关键的电器和电子设备，如电饭煲，低调的电池充电器，加热器等，需要关闭在适当的时候，否则我们可能会减少器具的寿命，或加工终端项目，如食物将不愉快消费。

低调的电池充电器可能没有定时器或电池监测系统，这可能会损害电池的寿命，如果我们留下充电很长时间。

我们可以说有数百个这样的例子，为了避免这样糟糕的结果，可以使用计时器套接字。

定时器插座是一个简单的定时器，连接到交流插座，时间关键设备将连接在定时器插座的输出端。用户必须使用按键或拨盘输入连接设备的供电时间。

一旦达到预先设定的时间，设备将被切断电源。

设计:

提出的LCD插座定时器项目由Arduino组成，Arduino作为项目的大脑，一个16 x 2的LCD显示显示剩余时间，三个按钮设定时间和继电器连接和断开输出交流电源。

线路图:

上面的电路就是arduino来的液晶显示器连接时，提供一个10K电位器来调节显示器的对比度。以上其余的连接是不言自明的。

电路需要电源来运行，因此提供了一个简单的稳压电源;可输出恒9V到arduino和继电器。

S1、S2、S3为按键，用户可通过按键设置时间。S1为时键，S2为分钟键，S3为启动键。

继电器终端连接一个1N4007二极管，在开关时从继电器吸收高压反电动势。

使用至少5A继电器和5A输出插座。在输入电源处连接5A保险丝。始终使用3脚插头在输入;不要跳过接地线，不要互换带电和中性线。

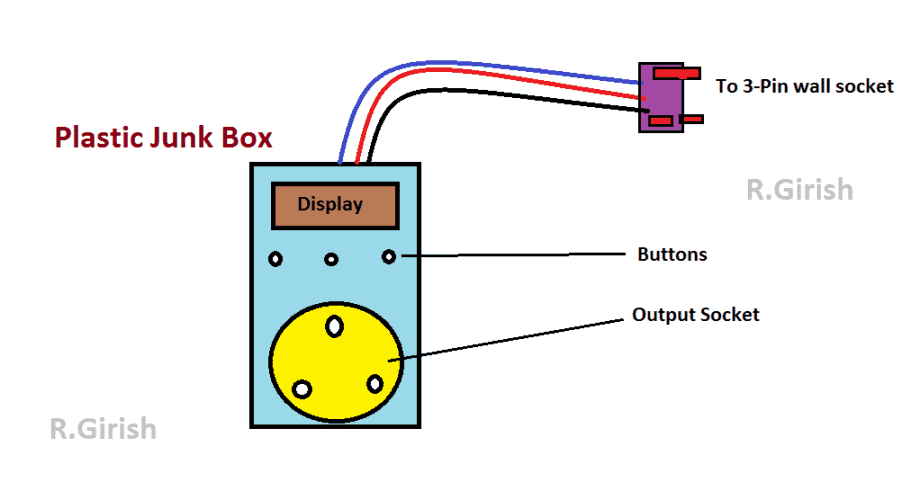

电路设计:

程序代码:

//------- r.g riish开发的程序---------//
# include < LiquidCrystal.h >
LiquidCrystal液晶(12、11日5、4、3、2);
const int hbtn = A0;
const int mbtn = A1;
const int start = A2;
Const int relay = 7;
Unsigned int HRS = 0;
unsigned int Min = 0;
Unsigned int SEC = 60;
boolean Hrs = false;
boolean Minlt = true;
无效的设置()
｛
lcd.begin(16日2);
pinMode (hbtn、输入);
pinMode (mbtn、输入);
pinMode(开始,输入);
pinMode(继电器、输出);
digitalWrite (hbtn、高);
digitalWrite (mbtn、高);
digitalWrite(开始、高);
digitalWrite(继电器、低);
lcd.clear ();
lcd.setCursor (0,0);
液晶显示器。打印(“请设置时间:”);
lcd.setCursor (0,1);
液晶显示器。print(小时:00分钟:00);
｝
无效循环()
｛
如果(digitalRead (hbtn) = =低)
｛
小时= true;
HRS = HRS + 1;
lcd.clear ();
lcd.setCursor (0,0);
液晶显示器。打印(“请设置时间:”);
lcd.setCursor (0,1);
lcd.print(小时:”);
lcd.print(小时);
液晶显示器。打印(" ");
lcd.print(“分钟:”);
lcd.print(分钟);
延迟(300);
｝
if(digitalRead(mbtn) == LOW && Minlt == true); / /输出
｛
Min = Min + 1;
lcd.clear ();
lcd.setCursor (0,0);
液晶显示器。打印(“请设置时间:”);
lcd.setCursor (0,1);
lcd.print(小时:”);
lcd.print(小时);
液晶显示器。打印(" ");
lcd.print(“分钟:”);
lcd.print(分钟);
如果(60分钟= =)
｛
Minlt = false;
｝
延迟(300);
｝
如果(digitalRead(开始)= =低)
｛
if(currbarscount = 1, currbarscount = 1, currbarscount = 1)， colorred;
｛
digitalWrite(继电器、高);
如果(Min ! = 0)
｛
Min = Min - 1;
｝
而(真)
｛
lcd.clear ();
lcd.setCursor (5,0);
lcd.print(小时);
lcd.print(“:”);
lcd.print(分钟);
lcd.print(“:”);
lcd.print (sec);
lcd.setCursor (0,1);
液晶显示器。print(" AC OUTPUT: ON");
SEC = SEC - 1;
延迟(1000);
如果(小时= = 0 & &分= = 0 & &秒= = 0)
｛
digitalWrite(继电器、低);
lcd.clear ();
lcd.setCursor (5,0);
lcd.print(“0:0:0”);
lcd.setCursor (0,1);
液晶显示器。print(" AC OUTPUT: OFF");
而(真){}
｝
如果(sec = = 0)
｛
秒= 60;
如果(Min ! = 0)
｛
Min = Min - 1;
｝
｝
if(Min == 0 && Hrs == true)
｛
HRS = HRS - 1;
Min = 60;
如果(小时= = 0)
｛
小时= false;
｝
｝
｝
｝
｝
｝
//------- r.g riish开发的程序---------//

如何操作这个液晶插座定时器:

•将LCD定时器连接到220v交流电源，并在定时器插座的输出端连接设备。

•显示“Hours: 00 Min: 00”。按小时(S1)或分钟(S2)键设置时间。

•按下按钮将增加计数。

•设置好时间后，按启动键(S3)。输出接通。

•当显示器显示0:0:0时，输出关闭。

注意:定时器显示“60”而不是“00”的分和秒，这是相同的传统定时器和时钟计数00至59为60秒。这里计时器从1数到60秒。
如果你对这个项目有任何问题，请在评论区随意表达。

关于Swagatam

我是一名电子工程师(dipIETE)，爱好者，发明家，原理图/PCB设计师，制造商。我也是//www.addme-blog.com/网站的创始人，在那里我喜欢分享我的创新电路想法和教程。
如果您有任何电路相关的查询，您可以通过评论互动，我将非常乐意帮助!

订阅


读者互动

评论

  2. 萨德说

    你好先生,

    可以在设计上增加2个usb接口给智能手机充电吗?

    问候,

    • 赃物说

      您好Saad，所示的LM338输出可以很容易地用USB连接器完成USB端口。

  3. 伊姆兰yousaf说

    美好的一天先生
    我希望你一切都好
    这个网站对我这样的勒纳非常有用
    我不是这方面的专家，希望您能理解我的要求

    先生，请介绍一下如何使用Arduino带显示的定时器开关来设定编码器控制
    我的要求是这样的
    我需要使用R1编码器的温度元素，任何他的来源加热
    R1函数是这样的，例如，我st温度35°，R1应该在35°切断，低于它颤抖是on
    R2我将使用加热器，煮沸的水，我可以得到更好的湿度，例如，我设置湿度在60%65加热器颤抖是
    R3我将用于循环风扇
    R4为翻蛋电机，24小时内3次开机数秒
    R5多一个风扇，需要在东部高温条件下开启
    需要调整，因为你显示的cicuit s1 s2 s3等
    我认为这很容易调整时间
    先生需要Arduino电路的编程和设计
    你知道哪个更好
    我希望你能更好地回应我

    • 赃物说

      你好Imran，很抱歉我的Arduino编码不是很好，所以在这方面我无法帮助你。

      • 伊姆兰yousaf说

        好吧先生
        但是你可以参考
        R.GR爵士

        • 赃物说

          是的，我能做到，但是你的解释不太好理解。如果你能用好的英文写出来，我肯定会把它交给GR先生。

        • 伊姆兰yousaf说

          亲爱的先生

          非常抱歉
          你能告诉我哪里我解释不清楚吗?
          有多少我知道将托盘解释得更好。

          • 赃物说

            伊姆兰,

            请使用正确的单词拼写，并以循序渐进的方式解释你想从电路中得到什么功能，如1)2)3)....

    • GR说

      嗨,伊姆兰,

      请看我的回答是否正确:
      1)培养箱温度保持在35℃。
      2)通过蒸发水分，使湿度保持在60 ~ 65%。
      3)使用保温箱内部的风机扩散温度和湿度。
      4)温度升高时需要另一个风扇来控制(它将散热在外)。

      你的要求我说对了吗?如果没有，请在回复中提及。

      问候

      • 伊姆兰yousaf说

        是的，先生，是正确的
        但还有一件事需要加进去，那就是鸡蛋转动马达
        马达需要在24小时内运行3次，只需要3到5秒，
        我想问一下是否可以在这个电路中加入开关?
        开关指的是S1,S2,S3，就像你上面使用的定时器电路一样
        例如，编程之后，准备好一切
        当我们需要调节温度和湿度时，我们可以通过这个开关来调节?
        我是说手动?
