在本节中，我们将分析BJT共基极结构，了解其驱动点特性、反向饱和电流、基极至发射极电压，并通过一个实际的求解实例对参数进行评估。在后面的部分，我们还将分析如何配置一个共基放大器电路
介绍
在大多数情况下，用于表示晶体管公共基配置的符号和注释
这些天印刷的书籍和指南可以在图3.6中看到，这可能是真实的pnp和npn晶体管。
图3.6
3.4什么是Common-Base配置
术语“公共基础”来源于这样一个事实:在这里，基础在安排的输入和输出阶段都是公共的。
此外，基极通常成为离地电势最近或在地电势处的终端。
在我们的整个对话中，所有的电流(安培)方向都是相对于传统的(空穴)流动方向而不是电子流方向。
这种选择主要是考虑到学术和商业组织提供的大量文件实现了传统的流程，并且每个电子表示中的箭头具有与该特定约定相标识的路径。
对于任何双极晶体管:
图形符号中的箭头符号描述了通过晶体管的发射极电流(常规电流)的流动方向。
图3.6中显示的每个电流(Amp)方向都是通过选择常规流量来表征的真实方向。观察每种情况，IE = IC + IB。
另外请注意，实现的偏置(电压源)是专门用于确定每个通道指定方向上的电流。意思是，对每个配置比较IE的方向与极性或VEE，也比较IC的方向与VCC的极性。
为了全面地说明一个三端单元的动作，例如共用底座放大器在图3.6中，需要两组属性-一组用于开点或输入因子和其他的输出部分。
如图3.7所示，共基放大器的输入设置将输入电流(IE)应用于输入端
电压(VBE)用于各种输出电压(VCB)。

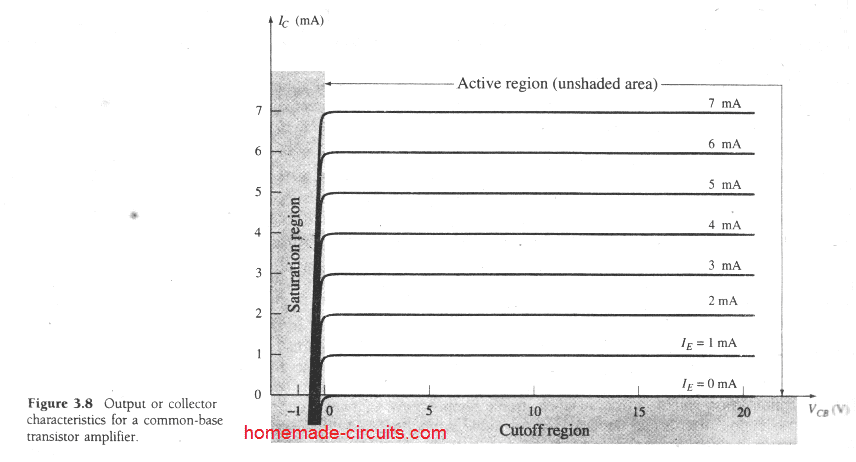

的输出设置将输出电流(IC)应用于输出电压(VCB)，用于如图3.8所示的各种输入电流(IE)。如图3.8所示，输出或集电极特性组具有3个基本要素:活动区、截止区和饱和区．有源区域将是线性(未失真)放大器的典型有用区域。具体地说:
在有源区域内，集电极-基极结将反向偏置，而基极-发射极结则正向偏置。
有源区域的特征是如图3.6所示的偏置结构。在有源区域的下端，发射极电流(IE)将为零，集电极电流处于这种情况只是由于反向饱和电流ICO的结果，如图3.8所示。
与IC的垂直尺度(毫安)相比，当前的ICO在尺寸上是如此的微不足道(微安)，以至于它实际上呈现在IC = 0的同一水平线上。
当IE = 0时出现的电路注意事项可以在图3.9中看到。ICO在数据表和规格表上最常用的注释如图3.9 ICBO所示。由于优越的设计方法，在中低功率范围内的通用晶体管(尤其是硅)的ICBO程度通常是非常小的，其影响可以被忽略。
话虽如此，对于功率较大的器件，ICBO可能会继续出现在微安范围内。此外，记住ICBO，就像是对于二极管(两者都是反向漏电流)来说，温度变化很容易造成损伤。
在温度升高的情况下，ICBO的影响可能是一个关键方面，因为它可以随着温度升高而显著快速上升。
在图3.8中，当发射极电流上升到零以上时，集电极电流上升到基本晶体管-电流关系所确定的发射极电流的水平。
还请注意，VCB对有源区域的集电极电流有相当无效的影响。曲线形状显然表明，对有源区域IE和IC之间关系的初步估计可以表示为:
从标题本身推断，截止区域被理解为集电极电流为0a的位置，如图3.8所示。此外:
在截止区，晶体管的集电极-基极和基极-发射极结趋向于处于反偏置模式。
饱和区域被识别为穿过VCB = 0 V左侧的特征部分。该区域的水平规模已被扩大，以清楚地显示该区域属性的显著增强。观察随着电压VCB向0 V的增加，集电极电流呈指数级上升。
在饱和区，集电极-基极和基极-发射极结可以看到正偏置。
图3.7的输入特性表明，对于任何预定的集电极电压(VCB)，发射极电流的增加方式可能与二极管的特性非常相似。
实际上，上升的VCB对特性的影响是如此之小，以至于对于任何初步评估而言，VCB变化造成的差异都可以忽略不计，而特性实际上可以如下图3.10a所示。
因此，如果我们利用分段线性技术，将产生如图3.10b所示的特性。
再往上一层，不考虑曲线的斜率，因此由于正偏结产生的电阻将导致如图3.10c所示的特性。
在本网站讨论的所有未来研究中，图3.10c的等效设计将用于晶体管电路的所有直流评估。也就是说，当BJT处于“导电”状态时，基极到发射极的电压表示为:VBE = 0.7 V(3.4)。
不同,真空断路器的价值变化的影响随着输入特征斜率会被忽视,我们努力评估是机器配置的方式可以帮助我们获得一个最优近似实际响应,不要把我们自己牵扯到那些可能不太重要的参数中去。
实际上，我们都应该完全理解图3.10c中的上述特征所表达的断言。他们定义，晶体管在“开”或有源条件下，从基极到发射极的电压将是0.7 V，任何数量的发射极电流由相关的外部电路网络调节。
更准确地说，对于直流配置中的BJT电路的任何初始实验，用户现在可以快速定义通过基极到发射极的电压是0.7 V，而设备是在有源区域-这可以被认为是我们所有直流分析的一个极其重要的底线，这将在我们接下来的文章中讨论。
求解一个实例(3.1)
在上面的章节中，我们学习了关于基极电流I之间的关系的共基极配置C和发射极电流IEBJT的第3.4节。参考本文，我们现在可以设计一个配置，允许BJT放大电流，如图3.12所示的共基放大器电路。
但在研究这个之前，了解什么是α是很重要的。
阿尔法(α)
在直流模式的共基BJT配置中，由于大多数载波的影响，电流IC和我E形成由数量表示的关系，表示为:
α直流=我C/我E--------------------(3.5)
我在哪里C和我E目前的水平是点的操作．虽然上述特征表明α = 1，但在实际设备和实验中，这个量可能在0.9到0.99之间的任何地方，而且在大多数情况下，这将接近范围的最大值。
由于在这里alpha是专门为多数载波定义的3.2情商我们在之前的章节现在可以写成:
他指的是如图3.8所示,当我E= 0 mA, ICvalue因此变成= I国会预算办公室。
然而，从我们之前的讨论中我们知道，I的水平国会预算办公室通常是最小的，因此在3.8的图中几乎无法识别。
意思,每当我E= 0 mA在上述图表中，ICV也变成了0 mACB范围的值。
当我们考虑一个交流信号，其中作业点在特征曲线上移动，ac可以写成:
ac有几个正式的名称共基极，放大系数，短路。这些名称的原因将在接下来的章节中更加明显，同时评估bts的等效电路。
在这一点上，我们可以发现上面的公式3.7证实了集电极电流相对温和的变化除以I的合成变化E，而收集器到基座的大小是恒定的。
在大多数情况下α交流和α直流几乎是相等的，允许彼此之间的大小交换。
共基极放大器
直流偏置没有在上图中显示出来，因为我们的实际意图只是分析交流响应。
正如我们在之前的文章中所了解到的共用底座配置，如图3.7所示的输入交流电阻看起来非常小，通常在10和100欧姆的范围内变化。而在同一章中，我们也在图3.8中看到，共基极网络的输出电阻看起来非常高，通常在50 k到1 M欧姆的范围内变化。
这些电阻值的差异主要是由于在输入端(基极到发射极之间)出现了正偏结，而在基极和集电极之间的输出端出现了反偏结。
通过应用典型的输入电阻20欧姆(如上图所示)，输入电压200mV，我们可以评估放大级别或通过下面解决的例子，在输出侧的范围:
因此，可通过解下式求得输出端的电压放大量:
这是任何共基BJT电路的典型电压放大值，可能在50和300之间变化。对于这样的网络，电流放大IC / IE总是小于1，因为IC = alphaIE，而alpha总是小于1。
在初步实验中，通过实验介绍了基本的放大作用转移当前的我从低到高电阻电路。
上面这句话中两个斜体短语之间的关系实际上产生了术语晶体管:
反式带+再保险sistor＝晶体管。
在下一个教程中，我们将讨论共发射极放大器
