RAVEESH惠普说
先生,我拥有AC-DC SMPS模块,具有24伏4AMP直流输出。它具有CR6842S SMD 8引脚控制IC,驱动初级侧的FQPF 20N60 MOSFET,24伏特DC输出放置在次级侧的TL431 IC调节。我希望将该模块成为可变电源,从12到24伏的伏特,额为4安培等级可与我的手钻机和温控焊锡配合使用。
TL 431配有20K和2K3电阻分压器。我试图改变其输出更换20K电阻与22K锅模块的工作,只有18伏以下的输出电压浮动。我要做的是改变这个模块上的电压从10到24伏。
我检查了它的电流处理能力与15欧姆5瓦电阻短路保护和模块将不会输出任何电压。是模块额定电流不足的标志,还是有其他方法检查其电流处理能力。
希望你尽早给我答复。
关于
Raveesh
Swagatam说
Raveesh,我已经在这篇文章中发布了一篇详细的相关文章,你可以调查一下:
//www.addme-blog.com/how-to-make-variable-current-smps/
为了检查电流容量,你可以使用两个12V车头灯串联和一个电流表串联,以大致了解其最大电流处理能力。
杰里说
我对驱动和琴弦一无所知,但话虽如此,我有很多时间研究和学习。我对你的几个设计感兴趣,但我不知道驱动程序,我需要多少?前面和后面都是1 ?我找不到这方面的任何信息。
为我的申请,我想知道是否只有其中一个是必要的,我正在做什么?
让我解释一下,我正在制作一些电路板,总共将有(6)134个Led灯
尾灯,停止,信号27个led /板=54
2-前端运行,信号26个led /板=52
2侧光14 LED / LASS = 28 W /在信号传导时按顺序闪烁
led是:20mA电压正向@3.4 +0.068
134 * 0.068 = 9.112
12伏的电池
我所有的字符串都是平行的,我想拥有闪光灯追逐或一些花哨的展示,但没有用停止的光线。
你能建议我一些帮助吗?我是一个DIY的人,无论如何我的大部分项目,我会接受任何建议,如果你有更好的想法。
我只想要看起来很酷的东西
Swagatam说
你好,你可以参考下面的文章获得所有所需的信息。然而,你必须做一些艰苦的工作来了解细节,
https://www.homemade-circuars.com/how-to-calculate-and-connect-leds-in/
约翰说
你好。
我正在考虑的电路是为了个人使用,虽然如果它适用于它,我可能会为其他人提供盈利......在这里诚实。
我对电子产品的了解足以让我承认我几乎一无所知。我不知道你是否了解烟火,但这就是这个项目的全部内容。我知道,我必须提供更多的细节,但你愿意或能够设计这两个电路板吗?如果我真的把这些放在市场上,我愿意为每单位出售支付你一定的金额,这将有助于维护这个美妙的网站。
谢谢您的宝贵时间。
约翰
Swagatam说
你好,我想我已经在这个网站上发布了一个相关的电路设计:
//www.addme-blog.com/how-to-build -pore-ignition-circuit/
罗恩的Hoag说
斯瓦塔姆先生,我一直在研究一个电机/发电机有一段时间,它使用6个磁铁安装在一个铝盘旋转由3个线圈,其中一个有触发器绕组。触发信号被转换为尖锐的10伏方波打开igbt连接到线圈连接到12伏电池供应。当igbt关闭时,我得到一个大的感应踢,推动磁铁硬,因为他们正在分离。问题是在触发信号切断时,我得到大于20伏的正尖峰,这破坏了igbt门。我已经尝试过齐纳二极管和低通电路,这也有助于但减少了电感涌。我要把波形图和原理图发给你。你有我可以发给你的邮箱吗?
Swagatam说
你好,Ron,我已经理解你的问题了,我想你可以尝试下面展示的IGBT保护,这些应该足够让IGBT免受尖刺的伤害:
罗恩的Hoag说
谢谢,我会让你知道它是如何工作的。
Swagatam说
没问题!
伊顺说
嗨,斯瓦格先生,我的名字是oseas,我住在安哥拉罗安达,我真的很感谢你的网站,祝贺你一直做得很好。这是我的问题,当使用选项保存页面om我的电脑页面保存从一段时间后的ictures schenmatics图desapear住只是一个小矩形u你能告诉我如果有一种方法我可以再次看到他们或避免这种情况的发生并且等待重播。
Swagatam说
谢谢oseas,我可以知道你用的是哪个浏览器吗?请使用谷歌铬,并再次检查。
吉姆雪橇说
你好,
我正在寻求帮助设计简单的低压低电流继电器接触式检测电路(我将放入一个项目盒)。我需要一个电路,可以检测通常关闭的继电器联系,在其两个输出引脚上打开。Once the circuit detects this new OPEN state at the input, I need to (using your new transistor or opto-isolator? circuit) provide a contact closure as an output which will simply pass a GND signal thru its relay contacts in another unit I’m controlling.. If the Input then contacts then close the output relay contacts of the circuit need to OPEN again. I want to use a small 5 volt Normally Open contact relay
当它被检测和激活时,提供输出触点闭合,但我不确定一个简单的方法来检测继电器触点打开时。我可以提供它+5或+12vdc电源开路接触检测器电路。提前感谢。牌的火腿肠
Swagatam说

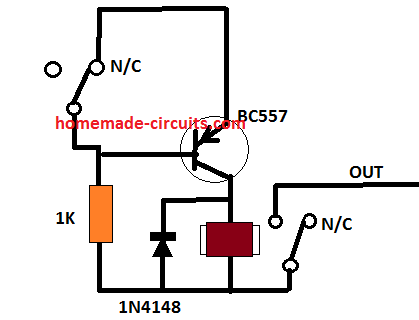

你好,我不确定我是否正确理解了你的要求,但是我已经努力通过这个图表解决了,请查看……
https://www.homemade-circulay.com/wp-content/uploads/2019/10/relay-detect.png.
吉姆·史诺德说
谢谢你认为,如果我给它一个VCC电源,我认为您在上面的链接中提供的开关联系人探测器将使用+5.5 VDC电源,通过10K OHM电位计连接到BC557发射器的+5.5 VDC电源。the Vcc RTN line at the bottom and see if that will allow the 160 ohm relay coil to actuate as the input switch contact opens, if not, I will lower the pot-resistance till it does.. I’d send a image of this minor mod if I could but the site won’t accept it. Thanks for your help
Swagatam说
没有问题......显示图像的最佳方式是在线上传它在线的任何“免费图片托管站点”,然后向我提供链接,这样我就可以检查它。您也可以通过Google Drive这样做。请记住不要包含HTTPS或HTTP,否则评论将被移动到垃圾邮件。
吉姆雪橇说
好的,我想我明白了…你能帮我找到一个网站,让我创建简单的原理图(像你的)(最好是免费的),然后把他们张贴到一个免费的图像托管网站,如你所建议的?顺便问一下,以后有什么简单的方法可以找到我的帖子吗?我不确定我在网站上张贴的位置,但这个“关于我们”区域是我发现的唯一一个可以让我输入我张贴在上面的问题。我没有办法在一个更合适的小组/主题区域…所有的过程都是由版主管理和过滤的吗?
Swagatam说
你可以在任何涉及继电器或晶体管的文章下发表。
吉姆雪橇说
好的,在imagur上建立一个账户,相信这可能是2版本草图更新的链接。
imgur.com/LvgoaD7
请告诉我这是否可行,如果我能简化它。我只需要一个简单的接触关闭(不是一个开放的采集器驱动程序)输出时,它检测到NC接触在输入J4打开。但是,我不认为我需要所有的电阻显示,也不知道他们应该是什么值。我手上有一个A928A PNP和一个数字键pn725 -1354- nd簧片继电器,但可以替换零件。再次感谢你的帮助。牌的火腿肠
Swagatam说
图表不正确,我先前向您展示了正确的图表。根据您的设计规范,它应该完全正如我所呈现的那样。
吉姆·史诺德说
Swagatam先生,
你能再看看你先前发送的图表吗?我讨厌不同意,但没有看到如何完全使用VCC或返回参考。这是我禁止该修改的唯一原因,添加电压源,即尝试将晶体管置于其中的电压源。我有5.5 VDC和RTN,我可以使用晶体管的潜力,但是right now all we have is a NC contact that will OPEN to trigger the event, and a Normally Open pair of input pins on the circuit’s OUTPUT side that need to see a contact closure (and I can’t use an open collector driver or apply any voltage to them, I need a contact closure at the output but don’t understand how or why the BC557 ( or any other PNP like the A928A I substituted) can work without some difference in potential to drive the relay’s coil current. Can you explain that please? Thank you again for the assist. I can try to move this over to a transistor or a relay thread if you wnat me to try, but I did not see any open “Comment” dialogue for any new entry when I looked there before submitting it here in the “About” thread.
Swagatam说
你好Jim,很明显PNP的上端线或者发射器必须连接到Vcc,我只是忘记在图中显示了。如果没有供应,那么继电器将如何操作?
类似地,与1N4148和继电器连接的低线是0V线,必须连接到Vss或电源的负极
约翰Mullinex说
我已经60岁了,对这类东西很感兴趣。你可能已经在你的网站上有这个,我错过了。我想建造追逐灯,一直亮到序列结束,然后闪烁或闪光,然后重新开始。我想用它们来当我的Jazzie的转向灯。谢谢你!约翰
Swagatam说
谢谢,我会试着找出它,并很快为你张贴想法!
丹麦语说
你好先生,
我想要一些帮助。在我陷入困境的项目中。问题是 - 我希望使用微控制器(Atmega-32)的3个相位序列探测器,而没有中性。我介绍了https://www.researchgate.net/publication/301478340_Micro-controller_Based_3-phase_Sequence_Indicator.但我不理解AB()的编程逻辑;BC()阶段;CA();请帮我。
Swagatam说
不好意思,丹麦人,我不擅长微控制器编码,所以我不能在这方面帮助你。
Aabhishek Sharma.说
斯瓦塔姆先生,我们在你的博客上写文章能赚钱吗?
Swagatam说
你好,阿比舍克,我很抱歉,目前我不发表来自作家的贡献,未来我肯定会考虑这个,然后我可能会联系你。
Heru Wibowo说
海马塔姆,
apakah Anda memiliki rangkaian led sequential dengan menggunakan IC 74LS164 ?
谢谢你!
赃物说
光环Heru
Anda dapat merujuk pada artikel berikut://www.addme-blog.com/knight-rider-led-scanner-circuit/我爱你,我爱你
