这种简单的MOSFET控制无变压器电源电路可用于提供连续可变的0至300V直流输出和100 mA至1安培的电流控制。
为了防止我的高压研究项目永远化为乌有，我开发了一种简单的电路，能够提供0到330伏的可变电压电源。
但请注意，电路并不是与电源电位隔离的，因此可能造成致命的冲击。
电源是防短路的：电流限制在100mA左右。
电路操作
该设计不需要变压器，而是在输入端引入100瓦灯泡，以便在发生短路或部件故障时提供最终安全性。
市电通过灯后的电压用桥D1 (1Amp / 500V)和C1进行整流。
T1配置为源极跟随器：T1的源极符合R3雨刮器的电压。D2被保险以保护T1的闸门。
T2和分流电阻R2建立电流限制器。每当输出电流导致过多，T2快速排出T1的栅极。
这将阻止电流进一步增加。R3值基本上通过实验确定；然而，它实际上取决于T2的Hfe，这意味着您可能需要适当调整R2的值。
请记住，T1需要一个大型散热器：在最恶劣的情况下，T1可能会分散330V x 100mA=33瓦！
您可以尝试的MOSFET如BUZ 326（400V / 10.5Amp），或者你也可以使用一个IRF740（400V / 10AMP）。
电源的输出阻抗根据T1的β而变化，因此MOSFET越大，输出阻抗越小！
电路图
更新：
如下图所示，上述设计可以大大简化。消除了桥式整流器，从而大大降低了MOSFET上的应力水平。然而，由于半波整流产生的纹波可能显著更高。输出10uF滤波电容器有助于在一定程度上降低这一点。该电容器的值可以提高到更高的水平，以改善直流质量。
可以添加输入系列灯，但由于设计中的电流控制阶段的存在，这可能不需要。然而，为了更好地安全，可以与输入线一起添加熔丝。
视频证明：
该电源可用于获得可调节的功率输出，其最大电压范围为0至300伏。所有设备应安装在散热器上。
使用BJT和MOSFET的组合
电路操作
可以通过以下几点理解下一个变形无变形0-300V可变电源电路图：如图所示，高压晶体管BF458用作主负载处理装置。
它的基极偏置由另一个高压晶体管BF337控制，该晶体管的发射极被箝位到稳定的24伏。FET用于通过1M的电位器选择晶体管BF337的基极电流。
此设置调整BF337的基极电流，从而限制主晶体管BF458s的电压和电流流向输出。
在使用桥网络和10U / 400V电容器的正确整流和过滤之后，可以直接从电源AC导出电路的输入。
整个电路对触摸非常危险，应在制作和测试该电路时保持良好的保健。
警告:电路带有致命的电源电压，因此是非常危险的。它可以杀死任何人，只要在通电状态下接触电路的任何地方。采取适当的预防措施以避免任何意外事故。
我应该使用哪个电路来启动一个100瓦的led。谢谢
LED的电压和电流规格是多少？我建议使用带电流控制电路的开关电源，而不是上述无变压器设计。
这是泛光灯。1500ma为电路电流。我有很多关于恒流开关电源的电路。你能推荐一个吗?谢谢。
OK，但你没有指定的电压？它是100 / 1.5 = 66V？给我正确的V和我的规格，我会揣摩开关电源选项
亲爱的先生：，
我想用这个电路来驱动300个3.3V@20mA LED。我需要做什么修改？请帮助。
Kevin，你可以制作4串LED，每串上有75个系列LED，还有一个3.3k的限制电阻。然后，您可以使用上述电源并联连接这4个串。我假设您的电源输入为220V
我建立了这是它的工作，但…当我增加交流电源电压从零开始，直流输出开始增加，当我达到~200VAC时，即使锅在零上。在240VAC输入时，我获得60VDC输出…直流输出可通过电位计增加，直到达到全电压，但仅降至~40-60VDC。所有其他方面似乎都不错。有什么想法吗？
的输出电压取决于在通过锅MOSFET的栅极上产生的电压。如果加在锅上的电压增加，栅极电压也将增加，这将导致输出也增加，所以自然如果输入电压增加输出也将相应增加。为了得到一个固定的输出可能有与所希望的值的齐纳二极管来代替凹坑。
嗨，谢谢
我的问题在调整壶到零我仍然有~60VDC输出?门电压确实去零与锅。我使用IRF740。如果我断开与门的锅连接(打开R1)，我仍然得到VDC输出。我发现，如果我的交流电源小于200VAC，它一直工作到零，但高于200VAC，我得到一个增加的VDC输出，而没有增加的壶从零(0伏的门)。
嗨，听起来很奇怪，因为电路被配置为源极跟随器，这意味着源电压将跟随栅极电压。如果栅极电压为零，则电源在所有情况下也将显示零电压。您可以尝试将栅极短接至0V线并检查输出，如果它仍然产生电压，则我可能怀疑MOSFET出现故障。
你好,
这是说输出0-300vdc 100mA max，如果我需要3A max，需要更换哪些部件?
谢谢，
干杯，
兰尼
您好，您可以通过并行添加更多数量的MOSFET并相应地计算R2来获得3安培。然而，在较低的输出电压水平下，3安培会在Mosfet上产生大量的热量。
R2 = 0.6 / 3 = 0.2欧姆，2瓦
嗨，干得好。请问，我想知道是否有任何方法，我可以使这个电路更大的电流，如说3安培，由直流电机运行？我成功了，但晶体管bc547一直在爆炸。我将感谢你的快速反应。非常感谢。
谢谢，3安培是不推荐的，因为MOSFET会变得非常热。相反，您可以使用以下文章中的最后一个回路：
//www.addme-blog.com/treadmill-motor-speed-controller-circuit/
日安，我用你的方案建了供电系统，但行不通。我调整150 vdc输出和250vdc inp，我可以调整vout，但它不稳定vout，也一旦我把负载与18kOhm电阻，vout去零。你的方案是irf740，一个470kOhm微调器，12伏齐纳和一个470kOhm电阻
你推荐什么?
谢谢
问候语
你好，当我实际检查它，发现电路工作完美....它是mosfet的源从动器电路，输出将几乎相同的栅电压的mosfet .....如果栅极电压波动，那么输出也会波动…
你好，斯瓦加塔姆！
我正在设计一个多输入(一对AC值如240VAC, 120VAC, 24VAC) -> 24VDC输出电源为我的负载(120欧姆，200mA)。空间和价格对我来说都很重要，这就是为什么我不想使用变压器或3-4美元的电容器。你有什么推荐的吗?
提前感谢您，感谢您在这里所做的工作!
您好Suka，电容电源是最便宜的选择，也没有比电容更便宜，虽然您不会从AC电源获得隔离。
嗨赃物
我需要0-300v直流可变电压，但恒定100mA电源使用变压器和电位计。可以通过修改上述电路图来实现吗？？
嗨，Chinmaya，是的，可以使用上述概念。您可以移除桥式整流器交流侧连接的所有部件，并用变压器二次线替换。
嗨
我是否可以将此电路用于600伏直流输入，并配备0至600伏调节器？
你可以通过升级相应的MOSFET来使用
你好,美好的时光
谢谢你的好建议
但我需要一个12到15伏的稳压电路电流为25安培。你能帮助吗?
如果可能的话，请把电路用电子邮件发给我。
谢谢
您好，艾哈迈德，25安培不能实现使用电容式电源，开关电源是唯一可行的方式来实现这一点！
你好,
我对使用z网络源的220Vac到220Vac电压调节器感兴趣
拓扑。我正在寻找一种设计使用mosfet或Igbt使用PWM控制器
炸薯条输出为3kva。请公布详细的电路和完整的规格，如果你有一个。
谢谢。
你好，对不起，我现在没有提到的设计......如果它是可行的，我肯定会调查这个概念并尽快尝试发布所要求的电路......
100ma是一个限制因素吗?我需要0.8安培，150直流电
谢谢你的明确商务
谢谢，不，不是的。通过升级T1和R2的值可以增加电流
.
亲爱的先生,
通过你的一些项目，他们表现出色。我需要你的帮助。我需要设计一个0v-240vdc的可变电源，电流约为50-60A，我有一个大约240vdc的电源供应。但是我需要改变它，以便我可以使用它来满足我的目的，否则它会破坏我想要使用它的目的。还有，我如何合并它来为变电站电池110vdc充电。120vdc为满，110vdc为低压，即自动切换和工作。注意，我有一个igbt模块ch400ha-24h。我如何将其整合到可变电源或整个系统中。我等待您的慷慨帮助
问候
奥拉迪梅吉
谢谢你Oladimeji，对不起，我没有提到的电源设计，我想一个变量是这样的大规模规格的唯一合适的选择。
Hi swag如何制作300安培和0-150伏直流可调模块/电路？谢谢
嗨，Dani，对于300安培的电流，最好使用输出端带有桥式整流器的可变电源
您好，谢谢您的回复，顺便问一下，您有带桥式整流器的变量的原理图吗？
嗨Dani，都需要购买Readymade。桥式整流器应按500放大器额定值，如下图所示：
如何解除3000瓦、300v和10安培直流电源的设计
嗨赃物,
感谢您提供给人们的电路！
我正在处理一个10-300（和30-600秒版本）的高压电源，电流为10-500mA，不会是纯线性的，因为它有太多的损耗。
尝试了一个可控硅控制整流器，以保持电压差约10伏从整流电容到输出，而这工作良好约230伏，可控硅关闭的脉冲噪声和强电流脉冲。电流也不受控制，只是限制在最大设定。
有没有关于更多SMPS电路的想法？
谢谢Ioannis,
在以下电路中，如果将二次绕组更改为100匝，则输出可能会转换为600 V，这可以按照要求的规格进行试验。
//www.addme-blog.com/110v-14v-5v-smps-circuit/
非常感谢你的提示。非常感谢。
MOSFET应该连接一个大型散热器
很不错的，你那里做伙计，这是图可以得出10W LED×10，我认为这是等于100W的？
谢谢你，是的，你可以使用10个10瓦的led串联，确保锅调整正确匹配led总前进电压
你好赃物,
我看到一个电路像你的(0-300vdc)，它控制电机电压高达180vdc的pwm。这可能吗?
我的意思是，由于mosfet是通过栅极控制drian和source之间的电压，可以通过pwm限制栅极电压来控制电压。这样的配置可能吗?
谢谢
你好，Mah，0-300V电路不是PWM电路，它是一个简单的MOSFET源极跟随器电路。
PWM也是可能的，我已经在我的其他帖子中讨论过了
你好，先生，我想做输出14伏和8安培的无变压器电源，我的直流负载，你能帮我吗?
问候
M阿拉斯
嗨，阿纳斯，我没有这种开关电源的设计，最好买一个现成的根据我…
喜法师，
我做了这个电路，没有任何恼人的噪音成功运行的直流电动机（就像我曾与支付4千瓦SCR的调光器）。
但是MOSFET发热过大，我需要你的帮助。
在没有任何负载的运行电动机的1分钟后，MOSFET散热器非常热。
我可以用BTA41-600或IRFP460来代替它吗?或者像使用一对带有大型散热器的IRF840 ?
谢谢你！
您好，MOSFET可能会变热，因为您正在从310V DC操作180 DC V电机，这是由于宽输入/输出差。这就是为什么建议在此类应用中使用PWM。
对不起，双向可控硅不能与DC负载使用。您可以使用风扇散热的MOSFET。
谢谢斯瓦格，
由于扭矩，我也更喜欢PWM。但我不知道为什么PWM电路不起作用，同时所有部件都被测试并检查了1000次。
再次感谢
Mah没有问题，但扭矩只能通过反馈实现，否则在低速时没有电路可以提供扭矩。
脉宽调制设计将工作，只有当你测试和确认阶段分别。
先生，我正在处理这条线路，但在我的区域，IRF740不可用，所以我可以用IRF640或IRF840来代替它吗？？我可以把100w的灯泡放在输入端或输出端吗？我必须加一些负载，或者用万用表检查一下？
嗨，Amit，你可以尝试IRF840，这是很好的使用这个MOSFET, IRF640将不会工作。为了测试的目的，你可以加一个10瓦的灯泡。不需要输出负载来确认电路的电压控制响应。或者，您可以移除输入灯泡，并添加它通过输出端子，如视频所示。
有没有可能做一个220v到150v的变压器，用桥式整流器得到180vdc?
忠告
这将是一个理想的办法。使用变压器将非常有效地解决这个问题。
你好赃物,
我们如何从电路中获得固定的180VDC？
这是可能的调整壶为180V输出，然后更换壶与一个相等的电阻?
先谢谢你
Mah
你好，Mah，是的，这是可能的，你也可以通过一个预置的可变电阻，一旦调整完成，你可以永久粘它。
嗨亲爱的朋友…。
你能帮我吗？
我需要一个可变电源0-120v, 3安培为手工制作的项目..
你能给我一些原理图或一些想法如何做功率调节电源?
非常感谢你。
马丁来自阿根廷。
马丁，唯一正确的解决办法是使用变量，没有其他简单的解决办法…
好的，谢谢你的快速回复。。
你的其他设计呢?TL783 . . ?它能提供3安培的额外功率晶体管…?
你能帮我改变电路原理图，用相同的IC获得更多的电流吗。。？
当输入输出差异增加时，TL783将变热，这将浪费大量功率。你可以尝试这个，但MOSFET会变热

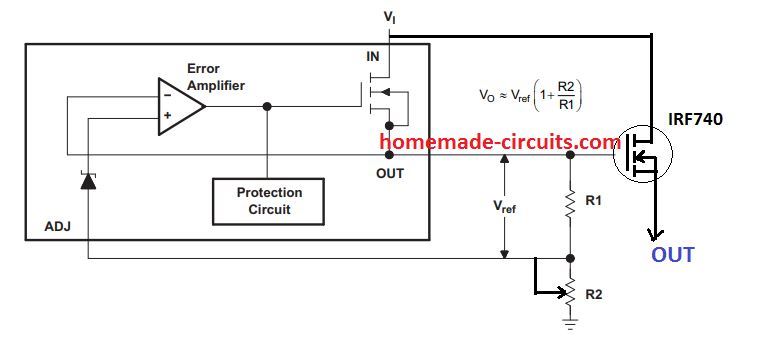

//www.addme-blog.com/wp-content/uploads/2019/11/TL783-High-voltage-Adjustable-Regulator.jpg
好的，谢谢你的回答。
即使加上IRF740晶体管，从输出电流到你发给我的图表，我还能要求多少?
最后，在你发给我的图表中，有可能根据我想要的控制输出电流，我的意思是，控制输出中的期望电流？
谢谢你！
提供当前范围可以根据您的要求提供，只要MOSFET仍然很酷。对于当前限制，您可以完全按照上述文章所示添加BJT网络
你收到我最后一个问题了吗?
是的，我已经回答了！
请给我交流0-300v/.500ma无变压器可变电源的电路图。
使用调光器电路：
//www.addme-blog.com/how-to-make-simplest-triac-flasher/
先生，图像中显示的电路和视频中显示的电路是不同的。作为一个电容器，一个晶体管，一个齐纳和两个电阻被使用，但在视频3齐纳一个电阻被使用。请帮我一下，我需要这个0- 150v的可变电源，用于凝胶电泳。
Pawan，在视频中，4个3V齐纳管串联用于制作12V齐纳管。并且不使用电流控制级…基本电压控制设置与图中所示相同。
再会，
我真的需要降低市电电压(230Vac)到100V，但我不想使用这个电源，因为它的电流被限制到100mA，我需要大约40A。如果我把更多的晶体管并联在一起，电流额定值更高，去掉R2和T2，电流肯定会更高，对吗，先生?
是的，没错，但输出不是交流电，而是直流电
美好的一天,先生,
我尝试这个示意性的，如我说，我使用了两个平行FDL100N50F MOSFET和一个5W 12V齐纳。这就是问题所在：当我一个2000W的负载连接诸如电阻器，以它的电压立即上升到187V，不会让我从电位器进行调整。我能做些什么，以便能够调节电压？
非常感谢。
您好，Razvan，正如您在视频中所看到的，它在电阻负载下工作平稳，因此它也应该适用于您的应用程序，除非您的设计中存在错误。
我建议用一个单MOSFET的220V灯泡测试一下，看看配置是否有问题
先生，请给我推荐一个0-50v 0-1amp可调可变电源电路
嗨，阿伦，你可以试试这个电路：
//www.addme-blog.com/0-60v-lm317-variable-power-supply/
您好，先生，我可以用这些电路在150mA时提供250vdc的板电压吗？若我并联两个输出调节器，它能为我的真空管项目提供板电压吗？谢谢
Hi Cornelio，是的，你肯定可以做到，但MOSFET将不需要任何改变。你可以通过修改R2值，或者用3uF/400V电容替换灯来实现。然后你可以完全移除T2和R2
你好，先生，
SMPS电路采用高频变压器和KA5M0***R fet设计，用于主轴电机驱动，但问题在于fet之间存在如此大的功耗，因此应采取什么措施来解决该问题。
顺致敬意，
H SAM，如果负载超过其最佳额定值，则电源设备将开始变得太热。确保使用电流和电压额定值的FET是负载或电机额定值的两倍
亲爱的
我有一个通用电机吸尘器电机2000 WAT我要操作它的直流电压此电路能够操作它
请告诉我
你好，如果电机是直流电动机，那么它可以用这个电路工作，但如果它是交流电机，那么它就不行。
你好，斯瓦加塔姆，
下面是我计算的瓦数:
给出：
电池组中的电池数量：16块电池
每个电池的安培：1300mAh
每个蓄电池的电压：1.2伏
然后：
电池组电压（无绳锯使用的总电压）：19.2V = 16件电池x 1.2伏（每种电池的电压）
该工具的安培数（总数）：每个电池20.800 =安培：1300mAh的（在一个组电池数量）×16
工具瓦数(总):399.36 =总电压:19.2v x 20.800安培(工具安培数(总))
我的总结：
电压：19.2
电流：20.800安培
瓦数：399.36瓦特
Eng。事实上，我对电子学很业余。我开始它作为一个爱好，所以请我站在上面的陈述被纠正。
如果是正确的，请修改建议电路，使其输出功率至少400w /20v。如果有任何错误，请指导我。
现在关于变压器的绕组，是否可以向我推荐已经制作好的一个。获得变压器DIY所需的物品是一个挑战。非常感谢。丹尼
谢谢Danny，
当电源串联时，它们的电压会增加，但电流规格不会。
因此，在您的情况下，总电压为19.2V，但电流仅为1300mAh。
为锯切机设置的此系列电池不能消耗超过1.3安培（最大值）。
因此，如果没有电流问题，该系列电池的电流将超过1安培。
......是的，你可以轻松地购买一个从任何网上商店，或者更简单地说，你可以用基于变压器的设计做到这一点，如本文所示：
//www.addme-blog.com/how-to-make-current-controlled-12-volt/
亲爱的Swagatam先生，
我需要一个带双输出的无变压器电源。第一个输出用于驱动LED（50-250/300V，5-20mA），第二个输出用于为控制器电路（微控制器/arduino）供电（5V稳定，7805）。
请给我满足其需要的电路或链路的原理图。
谢谢
嗨，伊苏尔，
你可以试试这个

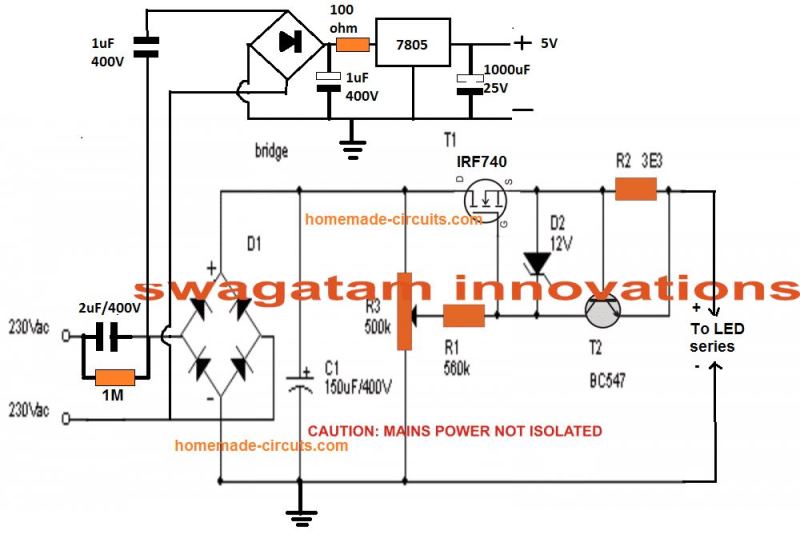

https://www.homemade-circulay.com/wp-content/uploads/2019/10/two-output-transformerless-power-supply-circuit.jpg.jpg.
请记住，它不是与电源隔离的，而且在通电时触摸可能是致命的。
谢谢你，先生。
下面的链接/电路是怎样的，它能满足我的需要吗?

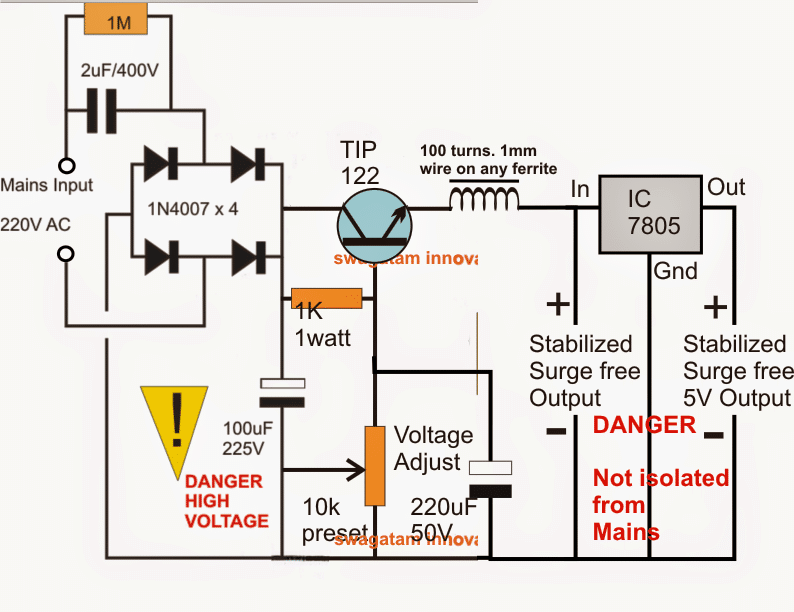

//www.addme-blog.com/wp-content/uploads/2015/02/surge2Bfree2Btransformerless2Bpower2Bsupply.png
它也可以工作，只需用IRF730替换TIP
好的，先生。
非常感谢。
没问题!
嗨Eng。Swagatam,
感谢您在公共领域自由放置的众多电路和电子设计供我们观看和实验。
我需要一个19v到19.2v的无变压器直流电源来操作一个电池已经耗尽的无绳圆锯。我希望你能帮我设计一个电路。非常感谢
谢谢丹尼，你能告诉我目前对负载的要求吗，以安培为单位。
很高兴收到您的快速回复。
不幸的是，无绳锯不带有任何的既不是设备本身也不像电池组也没有充电器套装配件上所要求的信息。我在手册中什么也没看见过。
这里是链接到手册：https://www.alltradetools.com/pdfs/new/archive/Kawasaki-19.2V-3-to-5-Hr-Battery_840638_eng.pdf
https://usermanual.wiki/Kawasaki/Kawasaki691191UsersManual219633.2052279797/view
不过，我想打开两个电池组中的一个看到每节电池的电压和电流为每包以及电池的数量。我欢迎你先生的任何意见。非常感谢。丹尼
令人惊讶的是，链接文章也没有提及该单位的当前要求。然而，我假设它不低于10安培甚至更高。您的电池规格可能有助于我们获取所需信息。
是的，我从每个电池上压印的电池组中看到的信息可能会有所帮助。
请仔细阅读这些信息：
电池组中的电池数量：16块电池
每个电池的安培：1300mAh
每个蓄电池的电压：1.2伏
电池组电压（无绳锯使用的总电压）：19.2V
我希望这些最新的信息能带来一些好消息。
非常感谢您的时间和耐心。丹尼
好的，这意味着一个1安培的smps就足够了，尽管我觉得奇怪，一个20瓦的电源怎么能为一个强大的saw单元供电？？您可以尝试本文中的第二种设计：
//www.addme-blog.com/how-to-make-simple-12-v-1-amp-switch/
要获得19V，您可以将输出绕组修改为20匝，并将齐纳二极管更改为20V齐纳。
是的，但我的问题不是充电器的问题。电动工具配备了2个电池组，但都没电了。更换它们非常昂贵，所以我决定将其从无绳工具转换为有绳工具。也就是说，我想使用交流-直流电源，而不是电池组。所以我需要的是一个电路，可以提供19.2v（20v）和相应的功率，我猜大约是400w。非常感谢
对不起，丹尼，我迷路了，我误以为电池需要充电。我没有一个20安培的开关电源电路，即使我有，我也不会推荐它，因为它的复杂性。最简单的选择是获得一个14V 20安培铁芯变压器，并使用50安培桥式整流器和2200uF/50V滤波电容器校正其输出。这将完美地照顾您的400瓦锯，并推动它顺利没有任何问题，虽然这个特拉沃可能太大。
非常感谢斯瓦加坦工程师的帮助和建议。
不客气，丹尼！
你好，先生，我可以问一下，你是否有一个电路，以控制速度的直流电机180vdc输入1.5 hp。谢谢
嗨，Ralph，你可以采用下面的概念，并在你的特定应用程序中轻松地使用它
//www.addme-blog.com/make-this-pwm-based-dc-motor-speed/
非常感谢这个电路？Swagatam先生，我可以在我的LED剥离机智72 LED中应用这一点，每3个LED将在12伏中照亮，总系列LED将消耗208伏。我问一个问题是我背光LED电视作为布罗克伦逆变器的亚基吗？非常感谢您的回复，上帝保佑！
谢谢你，阿尔芒，很抱歉，因为这不是我的设计，所以我不能有信心提出任何建议。尽管其他人已经成功地构建了它，但我仍然不想冒任何风险提出假设。
嗨，Swag，我一直在看你的作品，觉得很有趣。
我需要你的帮助，我想建造一个无变压器的电源。你能给我提供一个电路吗。
输入：220VAC。50Hz
输出:0 - 200 vdc。8一个马克斯仍在继续。12个峰值。
感谢致敬
凯文
嗨，凯文，对不起，我现在还没有这种SMPS设计，我认为变量应该是处理如此大的输入范围的推荐候选者
我们能不能把它改装成电流也可调。我需要把电流限制电位器放在哪里?使用直接电位器是不合适的，因为我需要3到5安培的功率。
您可以使用旋转选择开关修改R2部分，并将所需数量的电阻器与之连接，然后您可以选择其中一个电阻器以实现所需的电流控制限值
你好先生,
我需要做一个电路，在11.1v 8800mah锂离子电池和smps 12v 2amp电路之间自动切换。在负载侧，我使用了步进电机、TFT图形lcd和由smps供电的wifi单元。是否可以使用此smps电源为电池充电，并在没有smps电源的情况下切换到电池电源。还需要充电器电路。我是电子新手，请帮助我了解充电器电路+自动开关电路。
你好，Sham，您可以尝试下面文章中的第二个电路
//www.addme-blog.com/2013/04/automatic-micro-ups-circuit.html.
请调整通过适当的理解和思考预设的运算放大器，否则就会跟上它挣扎。
这个想法很简单。
opamp的引脚3是电池电压传感器。
当引脚3上的电压高于引脚2时，引脚6切换到供应水平，反之亦然，因为引脚2固定在4.7V，意味着一旦引脚3电压高于4.7V，引脚6立即变得高，关闭PNP晶体管
先生，能帮个忙吗?你能给我做一个电路用于测试led电视背光的led条吗?我做了这个电路上面，我使用了一个1:1比例的变压器，它工作得很好，即使在一个单一的珠子没有损坏它，但我担心的是触电。
艾玛，如果你使用的是1：1 TRAFO然后冲击已经控制在很大程度上，确保当前的等级二级的小10mA的，和后桥使用大滤波电容，
先生，非常感谢您的好意。
不客气！
嗨，Swagatam先生，这个电路可以用于测试led带吗?
或如何修改此电路的目的，以测试led背光带无冲击
喜艾玛，休克不能在这个设计避免，最好是使用一个开关电源，而不是这一个基于电源如果冲击是一个问题
嗨..Your爵士电路的想法是真棒。
我正在设计一个大电流输出的可变双电源电路。。我有一个300瓦的变压器。我最初想用LM317和LM337制作电路。。但是要在我们的地方得到LM337是非常困难的。因此，我用7805和7905集成电路设计了电路。通过将它们置于双模式，接地为公共，我得到了+5V 0-5V双电源。。通过在7805（引脚2）和7905（引脚1）的蓄电池接地和接地引脚之间连接2个电位器，我可以将输出电压从5V调节到完全15V范围，这正是我的要求。。电路成功地传递了电压范围。。但真正的问题是，接下来我无法从输出中获得足够的电流。我不能用它运行高电流负载。为了补偿，我在7805调节器之后使用了2到4个TIP3055 IC，电流有所改善。但不完全是。。现在我需要你的帮助，以设计在负电压调节器Ic（7905）的输出电流放大器部分。我有几个2N3055 NPN晶体管和MJE2955 PNP晶体管。。请帮忙解决这个问题。。我已向您发送了一封包含设计电路的电子邮件
嗨，RT，
你2N3055连接是否正确，他们应该能够提供高电流，但一定要添加一个低值（可能是22 ohm2瓦）电阻，每个晶体管的基极，否则如果负载更大，他们可能会损坏。
请问12v是12v齐纳二极管的结果吗？为什么不使用330v，这是所需的输出电压
是的，但主要原因是，通过接地12V电平，mosfet将完全关闭…
先生，请您详细说明如何计算R2的值，因为如果我将R2的值乘以3E3乘以100mA，则不会得到330v。在我读到的一条评论中，你说300mA的R2除以0.6/0.3会得到2ohms，我想知道0.6，你能告诉我如何得到2ohms的步骤吗
谢谢并致以最良好的问候
信仰，使用以下公式设置电阻
R2=12/电流限值
为100mA时这成为
R2 = 12/100 = 0.12欧姆
更正：
R2 = 12/0.1 = 120欧姆
谢谢。我来试试。
嗨
我想做一个管放大器的430V 150ma供应。如果我使用350V变压器提供输入电压，将C1上的电压提高到600V，并使用更高额定的MOSFET，上述布局是否可行?你会推荐一个合适的MOSFET吗?音频应用程序中有什么问题吗?
嗨，是的，根据我的说法它应该能工作…。
嗨亲爱的洼地
我需要一个无变压器电源为我的LED灯，改变230伏交流电为0-35伏或更多
但请简单无变压器
当做
阿里，你没有提到目前的要求…。？
2 - 5安培
但请简单
这是非常高的，你将不得不选择一个SMPS版本，电容类型可能不推荐。
由于swagatam
好的，1安培以下的我可以选择吗?
阿里，你可以试试下面的方法
//www.addme-blog.com/2016/07/scr-shunt-for-protecting-capacitive-led.html
但确保SCR评为高于2安培
将齐纳二极管换成35V，1瓦
喜马宗达先生，
这是能够用于电子管放大器，没有任何嗡嗡声？
非常感谢。
嗨，罗纳德，嗡嗡声将取决于滤波器电容值，如果它是适当的优化，那么嗡嗡声可以控制到所需的限制。
请先生，我可以在上面的电路中制作什么修改，以便在输出处获得受调节的12V，300mA？并且我不需要输入的灯泡。
Jideofor，我不能暗示这个电路很多，因为它不是由我设计的，如果有任何问题，这可能是危险的，特别是因为它没有以任何方式从电源隔离......
最好选用电容式电源
如果你已经排除了当前的限制阶段，然后开始尝试一个电阻相对较高的负载，如负载侧的40瓦灯泡或25瓦烙铁等。
在这种情况下，可以消除输入100瓦灯泡。
你好，谢谢你的图表。已经测试了它，设置继续烧irf740，只要我过来大约250DC主。已冷却，并测试灯泡约为½瓦。曾经尝试用更少的齐纳，但即使是10v也会烧坏它。可能是什么原因呢?
您好，在输出端连接负载之前，电路不会激活。如果没有负载，电路会燃烧，那么连接或设备可能会出现严重问题，请确保fet“源”朝向负载。
并首先拆下C1，然后检查无C1时的响应
你也可以尝试连接齐纳通过栅极和桥(-)的电源。
你可以通过改变R2值来实现。
R2=0.6/.3=2欧姆，是获得300mA的良好值
嗨swagatam,
我需要500伏在100毫安的变压器输入电源，也希望在100毫安的电压指示和电流cntrl电路液晶显示器
请帮助我这个plzzz
嗨Atish，你将需要两个1安培变压器，一个额定功率为0-6 / 220V及其他0-12 / 220V。连接0-6，0-12每个和0-12V侧连接220V交流，你会在其他0-6V的220V侧得到500V transformer..you可以使用此500V供应桥式整流的上述电路。
你可以使用任何LCD电表，它串联在正线连接来获得当前的显示。
OK，然后所以你还没有desinged像+ 70 -70 GND的任何电路
对不起，我想我给你的链接错了，这是我想让你看到的链接：
//www.addme-blog.com/2014/07/0-to-50v-0-to10amp-variable-dual-power.html
但它需要一个变压器。
我需要一些东西来提供-70、+70和地面
有了这个电路，我想知道我是否使用了电源的接地以及每个输出，如果这样可以工作的话。
我认为那行不通
我能得到一个这样的电路，它能在大约3安培或更大的电流下为各种放大器产生0-100v的双极性电压吗？我国的电源是110v
你可以试试以下线路:
//www.addme-blog.com/2013/06/0-300v-variable-voltage-current.html#uds-search-results
使用TIP35/TIP36代替图中的2N3055/2955，以获得0-100V范围
我目前没有无变压器的设计。
谢谢先生让我试试.........但我有一个图表如何将其发送给您，其中电子邮件ID ...
你可以把它上传到任何免费的网上图像托管网站，并在这里提供链接给我，我将查看它
嗨，先生，我想为1MP负载制作一个可变电源。
我的目的是测试继电器和调整555基于，Opamp基于电路....
先生，请帮帮我…
bhanu，你可以使用LM317电路，如图1所示:
//www.addme-blog.com/2011/12/how-to-build-simplest-variable-power.html
用10k代替5k
输入可以是任何从5V到30V
谢谢，先生，请给我推荐一本可以找到不同IC数据表的书
Arapan，互联网是学习数据表的最好来源，你可以尝试在网上搜索它们。
嗨洼地
我想问。
1.如果输入应给予100WATT灯泡
2.如果电路接触输出是安全的。
3.电阻的损耗是多少瓦特。
嗨勒·穆罕默德,
1)是的，为了保护mosfet，需要100瓦
2） 不，接触电路极为危险
3)R2是2瓦，其余都是1/4瓦
你好，斯瓦加塔姆先生，请告诉我如何制作稳定器AC
你好，joseph，你可以试试下面的电路:
//www.addme-blog.com/2011/12/how-to-make-small-homemade-automatic.html
可以在文章的底部找到更多示例链接
谢谢你，斯瓦加坦先生，我会尽力的
亲爱的先生，请告诉我如何知道不同IC的功能…。
亲爱的阿潘：，
检查他们的数据表。
先生，请提前修改60v下50amp的高放大器。
Nitin，将更多MOSFET与现有的MOSFET连接，并相应地计算R2 ......
你好！
谢谢分享。我实际上正在设计一个类似的电路，但是用SCR来提高效率，你想过这样做吗？
亲切的问候,
弗朗西斯科
嗨，是的，我有一个SCR设计，使用零交叉探测器阶段，但我不太确定它是否完全安全。
上面的设计看起来更有说服力。
谢谢Majumder先生出版本ckt。然而，我需要一个完美的ckt。为我的2X1.5 V可充电电池充电，即直接从220V AC主电源为3V充电器充电，这些电池通常配有中国制造的可充电手电筒（在当地市场很容易买到）。我的两套已经损坏了&我无法使用它们。
你可以用手机充电器为3V电池充电，通过在正极线串联4nos二极管。二极管可以是1N4007型。
你好，先生，请帮帮我！！！
我有220v到400v的2A步进变压器，实际上根据各种情况，我想用单片机的PWM技术，而不是用任何电位器电阻，我只擅长编程，不擅长电力电子。我需要你的帮助....我的手机没有。是8983378973。
你好Mudassir，
请具体说明您在电力电子方面到底需要什么帮助？对于400V PWM，峰值将始终为400V，这对许多设备来说可能是危险的。
实际上根据各种情况我需要直流电压如25V DC, 50V DC, 75V DC, 100V DC...............375V DC和400V DC。我知道，在各种T-ON和T-OFF PWM时间，我们可以产生各种输出电压，但我没有任何MOSFET电路做这样的。
我请求你提供一个合适的MOSFET额定值的电路图，这样我就可以直接把PWM输出给电路来产生电压。如我所说，我已经有了步进变压器(220v到400v)
您可以使用以下文章中介绍的设置：
//www.addme-blog.com/arduino-full-bridge-h-bridge-sinewave-inverter-circuit/
确保将MOSFet的直流电源和400V的PWM输入端连接到MOSFet。
PNP MOSFET需要更换为400V PNP MPSFET，n个MOSFET可以是FDD6N50TM-F085
PNP mosfet可能会变得非常热，因此请确保将其安装在适当的散热器上
