本文介绍了一种简单但相当精确的电感计，可以在几分钟内完成。此外，该电路可以用一个1.5V电池供电。然而，需要一个频率计来计算电感。
设计者:Abu-Hafss

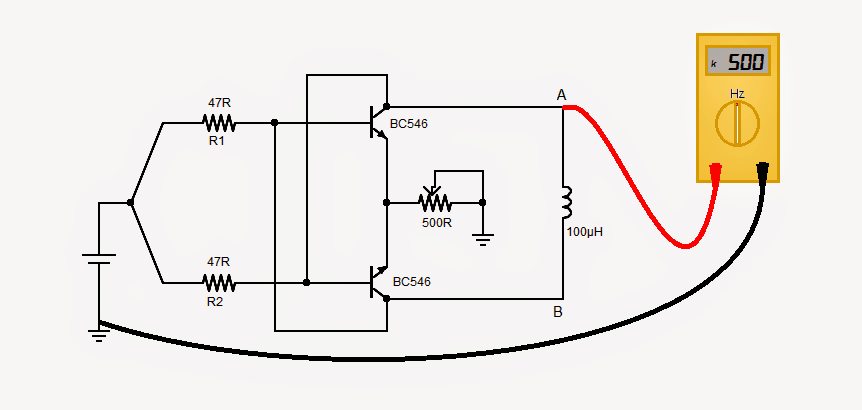

使用交叉耦合的NPN双极结型晶体管
电路是相当直接的，其中，两个NPN晶体管交叉耦合形成触发器振荡器。R1和R2的值可以是47 - 100R之间的任何值。振荡频率与电感成反比，可由以下公式计算:
频率(kHz) = 50000 /电感(uH)
校准：
最初，电路具有使用已知的感应器，如下所述进行校准，：
假设，我们有一个电感100uH。将电感的值(100uH)代入上式，得到500kHz。
连接电路上的电感器的交叉点A和B和功率。它将开始振荡。
频率计在点A或B与接地连接。
调整POT直至度数为500kHz。现在电路被校准。
电感测量：
跨越A和B连接一个未知的电感器
接通电路，读取A或B点的频率。
上式也可以写成:
电感(uH) = 50000 /频率(kHz)
将频率的值在该式中，电感器的值可以找到。
波形图：
大家好，这个论坛真的很棒，谢谢大家的努力!我不是很有经验的电路，正在努力与如何电线的锅到电路…我应该有它与+伏在引脚1，连接门1和1在中心引脚和接地引脚3?
谢谢!
嗨，有3个引脚在一个锅里。你将不得不加入中心销与外销之一，这个连接到地面，然后用晶体管的发射针连接锅的其他自由针。
我们能用普通的万用表来测量频率吗
是的，这是可能的...
您好，请问您在频率计算中是如何得到50000常数的?这是bc546的特征吗?如果我使用另一个npn如n2222或其他的呢?这个常数会改变吗?
谢谢!
嗨，我不是很肯定，因为它不是我写的。
然而，对于方波频率，标准公式似乎是这样的IL = Api / 16fL
其中IL为通过电感器的电流，A是幅值的均方根值的方波的频率，PI = 22/7，f是所施加的频率
你可以使用任何类似的小信号晶体管，这绝对不是关键…2N2222将工作没有任何问题。
谢谢!
你好,罗宾
请注意，每次电路上电时，确实需要校准。否则，我们可能会得到不同的读数。
嗨,阿布Hafss,
它是一种最简单的一个...谢谢你的分享。
我有一些问题
1.该校准取决于电池电压。
2.如果是这样的话，那么我可以给这个电路一个固定的5v电源。
嗨维沙尔Sutar
1.是的。
2.是的。
3.请注意我2014年11月5日的帖子。
你好,罗宾

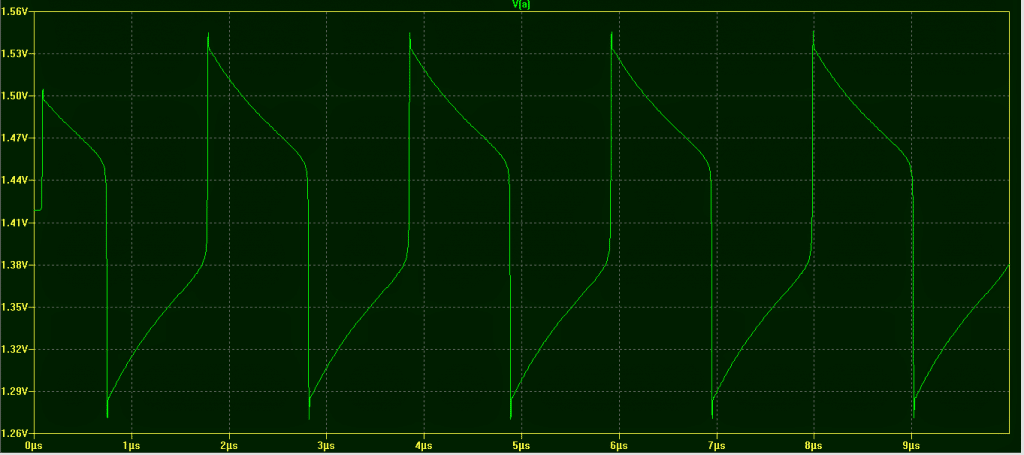

这里是振动波形
https://dl.dropboxusercontent.com/u/20969135/Waveform%20Ind%20Meter.png
振荡的频率取决于包括所述电感器的L / R时间常数和电阻R1和R2。波形需要改变其状态的时间是成正比的电感。在我们看到的波形，采取的一个完整周期的时间是一个100μH电感2μs的。
即电感(100µH) =时间(2µs) × 50 ..........(A)
我们知道，频率= 1 /时间周期或者时间周期= 1 /频率
将(A)中的Time Period替换为
电感(µH)
= 50 x(1 /频率)OR
= 50 /频率(Hz
= 50 x 1000 /频率(Hz) x 1000 OR
= 50,000 /频率（kHz）
请注意，这个电路对电源电压相当敏感，大约10µH是相当好的。
这是好主意，一个具有已知值电感说100μH固定在用于校准目的的电路。校准电感器和受测试的电感器可以使用SPDT开关被切换。
嗨Swagatum
我现在完全理解它，我建立了电路和校准它，并测试了其他3个已知电感的ie:47uH和得到53.5uH,4.7mH和得到5.9mH,3.9mH和得到4.9mH。
这些数字会让我清楚地知道我伤了什么。
我还内置了与100uA的仪表可以给出更精确的结果？但对如何故障查找并将其分割成更小的部分不知道，以便检查你是在正确的轨道上的其他电路
刚刚从小小的电路得到上述结果是一个大的推动作用，我
感谢罗宾
感谢测试电路!
555基于设计需要不同的“C”，用于产生测量范围的对应集合，然而，设计不会给具有较低电容准确的结果，并且可以显示振动或振荡米针。
嗨,阿布Hafss
这看起来很简单，简直太好了，我要试试。
你从哪里推导出这个公式的?
关于罗宾
