简单的HI效率LED火炬电路

上次更新了通过84条评论

一个简单的LED火炬电路，将点亮3个白色LED从6伏的电源，并将使您的电池永远在这里描述。
这里结合了一种有用的电压倍增电路，以便仅使用少数部件来制造高效的电路。

介绍

了解更多如何构建它。白光led以在极低电流下产生耀眼的光而闻名。
但是，如果它们不进行巧妙的配置，实际上在上述方面会相当差。学习简单的技巧来优化和制作一个高效的LED手电筒在家里。

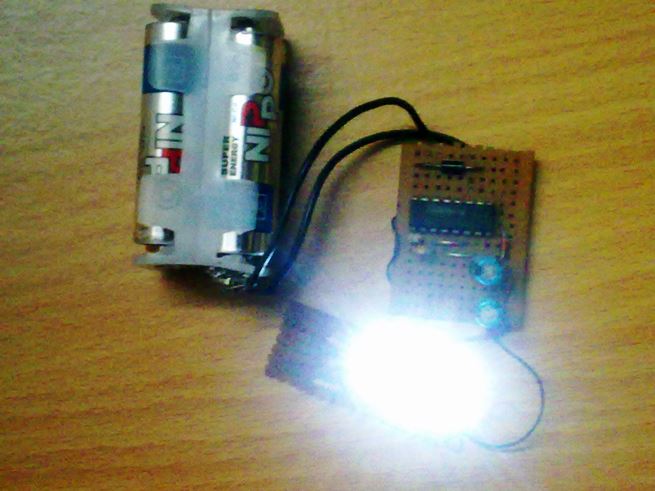

高效LED火炬原型

用3V电源照明6个led

你可能会发现它不可能照亮3个白色led完全，在6伏/20毫安没有结合复杂的电感组件。

这样一个LED火炬可以真正方便的产生的光输出相当高的电池几乎永远。

此外，没有什么比在家里建造这个美丽的电路更令人满意的了。我们知道，led系列总是提供更好的结果。

只是因为，只要适当地增加所需的电压，我们就能够使用与单个LED所需相同数量的电流来驱动整个系列。

For example, if we consider a single white LED, it requires about 20 mA of current at 3.8 volts to illuminate brightly, so if we connect 3 such LEDs in parallel, would mean a current consumption of 60 mA – that’s huge, and would discharge a small battery pretty fast, within minutes.

然而，如果我们将上述led串联起来，并将电压提高到10伏左右，那么只需20毫安的电流就可以点亮它们，使整个电路非常高效。

使用IC4049电路作为振荡器

使用多功能IC 4049，它包含六个逆变器门或非门在一个包，一个非常简单的电压步进可以布线。

通过配置它的两个栅极作为振荡器，我们发现它的4个栅极可以并行地产生振荡器输出所需的缓冲，并步进这个缓冲输出来驱动单一的3个led系列。

要添加更多此类系列，您只需要增加门（IC）的数量并将其用作相关LED系列的缓冲区。

一个振荡器就足够了，通常可以用来驱动所有这些增加的缓冲器和LED系列。

让我们追溯一下所建议的电路的工作原理。

它是如何工作的

在相邻的数字（点击放大）中，我们看出单个IC 4049和少量其他无源元件的使用是如何在仅20 mA电流的6伏源中驱动三个白色LED。

采用IC 4049的高效LED火炬电路

本配置确保了近100％的效率，从而确保了良好的电池寿命。

盖茨N1和N2 R1和C1都连接成一个振荡器频率由R1和C1的值。

剩余的栅极N3、N4、N5和N6都作为缓冲器并行连接，即它们的输入都连接在一起，并连接到振荡器的频率源。

它们的输出也被制成一个单一的公共出口，并被终止到下面的电压增强电路。

电压倍增器电路

使用两个二极管和相同数量的电解电容器的标准配置用于产生电压倍增器电路。

上述配置将只工作交流电压和将加倍接收输入。

上述乘法器电路成功地使缓冲器施加的振荡频率提高了近两倍。

三个高效白光led串联集成在电压倍增器电路的输出端完成单元。

LED从电路接收合适的电压并照亮相当明亮。

零件清单

R1 = 68K,C1 = 680pF，

C2，C3 = 100 UF / 25V，

D1, D2 = 1 n4148,

N1 n2 n3 n4 = IC 4049，

白色= 3个。

将PCB =通用按大小，

Ni-CD细胞= 5号。每次1.2伏（可充电）

合适的外壳=小的塑料盒，容纳电路，电池和led灯。

如何组装

建造这个LED火炬的电路是相当容易的，只需要获得所有的组件，并在给定的电路原理图的帮助下将它们焊接在一起。

然后就是把电池组连接到电路并检查它的照明。

如果可能的话，用毫安表检查电路的电流消耗，不应超过15至20毫安。

将整个装置包裹在合适的塑料盒内;确保led从盒子的前表面适当地伸出来。

你可以使用合适的反射器来增加它的光输出。一个充满电的电池组可以持续很长时间，即使经常使用也可以持续五年以上。

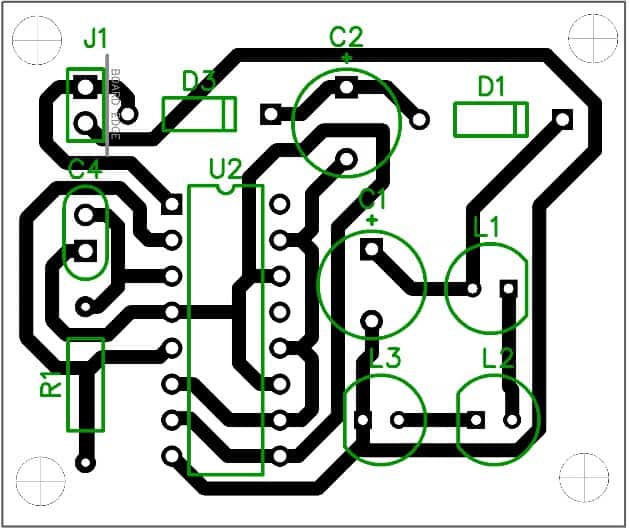

PCB布局

LED手电筒PCB

关于Swagatam

我是一个电子工程师(dipIETE)，业余爱好者，发明者，原理图/PCB设计师，制造商。我也是网站的创始人://www.addme-blog.com/，我喜欢在这里分享我的创新电路的想法和教程。
如果你有任何与电路相关的疑问，你可以通过评论互动，我很乐意帮助!

订阅


读者互动

评论

  2. Jinnamuru Xunte说

    确保:
    IC4049有16个引脚，对吗?
    引脚16和引脚13在你的电路中没有连接，对吗?
    谢谢你的回答？

    顺便提及7812稳压器的最大输入是多少？我怎么知道我是否使用了正确的电容？

    回复

  7. Jinnamuru Xunte说

    你的意思是最多12V电池可以在该电路中使用？

    12v电池比6v电池寿命长吗?

    我可以使用2.4v-4.8v镍氢电池吗?

    非常感谢您的帮助，先生!

    我会一直在我的项目中感谢你!!

    回复

  8. Jinnamuru Xunte说

    我可以把这个电路放在电路的输出端吗

    "使用IC555最简单的自动应急灯电路"?

    和

    我能把你的三个电路组合起来吗?如:

    “制作这个10步电池电压监测电路”

    “最简单的自动应急光电路使用IC555”

    如何在家里搭建一个简单高效的LED火炬电路

    回复

  9. Jinnamuru Xunte说

    如果我在这个电路中使用一个1瓦的led和12v电池，我将使用电阻的什么值?

    在这个电路中，我可以使用多少个1瓦的led串联使用12v电池?

    回复

    • Swagatam说

      是的，你可以把所有这些电路组合在一起。

      对于1瓦而导致上述电路不起作用，而不是必需的。

      你可以简单地用一个20欧姆1瓦的串联电阻直接连接LED与电池。

      回复

  11. 阿基里斯赫克托耳说

    如果我将电路连接到电源一分钟然后断开电源，仍然没有电源，光仍然没有电源？这就是我的电路发生的事情！我昨天刚刚成了它。

    回复

  13. Maganti Udaya Bhaskar.说

    我想要盖茨N5＆N6的细节...........................当我需要视频模式中的电路信息.....................请回复快文我需要提交项目................................................ ..你Xplanation的方式尤为尊敬

    回复

  20. Neeraj Kumar Sharma.说

    嗨
    我是neeraj.
    这个电路适用于6v 4.5ah的电池吗
    我有3个3v 300ma的led。我可以用这个电路连接这些led吗
    从电池中获得更多的能量

    回复

  28. Anil Kumar。K.说

    嗨，斯瓦格汉姆，谢谢你的好主意。

    CD4049ub和CD4050B设备是反转的
    非反转十六进制缓冲区，分别。

    我有一个CD4050B，我可以用这个ic代替4049，在电路....中做一些修改如果是如何…?

    回复

    • Swagatam说

      你好阿尼尔,

      你可以在你的IC中尝试以下方法。

      拆下门N3并将其放在N2和C1顶端的PIN4之间......这应该允许电路以与4049 IC相同的方式起作用

      回复

      • Swagatam说

        ．...你可能还需要将另一个栅极与N1串联，这样你就可以从缓冲台上移除另一个栅极N4，并将它与N1的pin3串联

        回复

  31. Kuntal保罗说

    先生，我能连接3x AAA电池吗?意思是4.5伏......，然后请说闪电的时间很长。或者更短，因为....我想建造它为我的户外露营......

    回复

  35. Ranganathan rangarajan周二说

    先生，我可以使用4伏500毫安的电池为这个电路，如果不可能，请设计我的一个led火炬光电路使用上述电池。提前谢谢。

    回复

    • Swagatam说

      Ranganathan, 4V将产生8V的输出，这将不足以照亮3个led，因此不能在这里使用。
      实际上，电路是不需要的，你可以简单地连接你的led与你的4V电池终端....平行但要确保每个led都有一个有值的电阻，这个电阻可以用下面的公式计算

      4 - 3.3 / LED电流

      回复

  36. Sidhesh Dessai.说

    嗨先生，我看不到这个页面中的电路图可以让我发给我电路图的照片，也可以在3 V，1瓦LED触摸的电路上运行4伏1.5电池运行10小时

    回复

  37. 克雷格说

    嗨。
    我要为我的朋友们做一些DIY的灯笼，我要在这个赛道上跑一圈。

    我的问题是我不确定3个led是否足够亮。我正在考虑把第二个“腿”的3个led平行于第一串。我知道要这样做，我应该把一个单独的电阻放在每个并联分支上，而不是仅仅一个通向电路的LED部分。但是看看你的电路，你的电压平衡电阻似乎没有进入LED路径。所以问题是，平行添加3个led的第二个分支将如何改变电路。

    回复

    • 赃物说

      你好,

      实际上，上面的电路没有意义，因为我们可以简单地把led并联直接与电池与个别串联电阻。所以，请删除电路，只是连接LED并联直接与电池，每个LED有自己的计算串联电阻。我在10年前设计了这条线路，也许我当时没有理解这个基本要点……

      回复

      • 克雷格说

        它意义在发光二极管并联燃烧了自己更容易和倾向于级联失败当他们多条路径可以创建基于电压/电流差异严重和不同的前锋voltage-d led灯,如果你得到一个(甚至相同的颜色/批),少了电压足够的猪电流，它可能会煮自己，然后每一个沿着线路可能会没有单独的串联电阻在每个分支。现在有一个电阻串联在每个并行的LED(或LED分组)可能会限制这一点或完全阻止它，但它的更多部分，只是感觉不太优雅。

        如果能提供足够的电压，串联是一种安全的方法。

        我电气工程是3年的大学大约25年前所以都是很模糊的在这一点上,我倾向于仔细检查东西,事实上我不明白/召回大多数个人专业项目的属性了…当然不是我的头顶。

        我的问题是这样的。让我们把它看成一个电压增强电路。做任何它的一部分作为电压水槽(串联电阻的一个领导应该/会)限制/占用其他可用的电压高于发光二极管正向电压(~ 9.6如果LED在你上面的示意图,如果他们是白色/蓝色)在你串联的(也是限制20毫安说)

        或者

        是否完全加倍，没有任何电流限制通过电路的分支，随着LED显示。In which case I can “black box” the voltage booster away from whatever LED branches I want to run and figure out their series resistor based on whatever they are just knowing that at the beginning of that part of the circuit i’ve got 12 volts to account for.

        部分我问因为我已经拿起组件来修补这条赛道,所以我也不妨尝试一下,因为我想学习和了解一些事情,即使事实证明我不需要一个电压倍压器(用于LED设置我想放在一起)我还想了解发生了什么我可能会把它用在别的地方。

        回复

        • 赃物说

          抱歉，你关于led的假设似乎不正确。不管是串联还是并联，只要电流被限制并正确分布，对led来说都是绝对安全的。然而，配置的效率可以根据可用的电源电压进行优化，例如，我们有5V，然后添加带有独立电阻的并行led将更合适，相反，假设我们有12 V作为源，然后一系列连接将工作得更好。

          现在回到上面的电路，因为你有兴趣连接更多的分支，你可以通过在每个分支或串上添加单独的电阻来实现。电路最初并不包括任何电流控制机制,因此你需要添加这些系列电阻分别与每个字符串的照明均匀…然而,电路能够支持当前给定的名义水平除此之外的电压会急剧下降。

          下面的文章可以研究一个更好的选择:

          //www.addme-blog.com/1-watt-led-driver-using-joule-thief/

          回复

  38. Premila K.说

    一个澄清。正常的可充电电池本身可以使用4- 5年。那么使用这种电路的优点是什么呢?也是否每个LED消耗80mw (12V / 3 LED x 20mw / LED)。如果我错了，请指正。

    回复
