在这里，我们学习如何建立一个简单的基于LDR的运动检测器传感器电路，使用普通部件，如LDR和opamp，合理地准确。
什么是运动探测器
运动检测器或传感器警报是一种设备，它检测某个固定范围内的运动或运动的设备，并在执行此操作时提高警报。
你可能会发现许多与运动传感相关的电子电路，但大多数都是通过单个LDR进行阴影检测，这并不是很有效。
因为阴影可能并不总是非常尖锐，并且在电路可能无法解释它。
当前运动检测器/传感器电路也基于类似的原理，但它通过使用两个LDR区分光线水平来检测运动，这使得系统更敏感，无论阴影强度如何。
电路操作

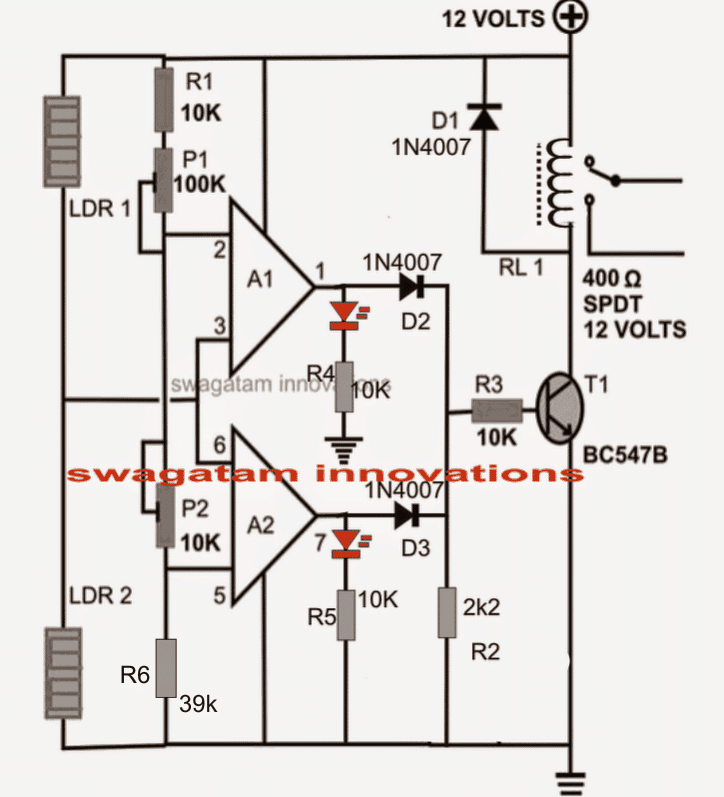

电路图显示了由IC LM324的几个Opamp组成的简单配置。
这两个opamp以差动模式布置并作为比较器。
这两种比较器都由各自独立的激光感应元件组成。
提供有opamps的预设决定了两个opamps的输出保持在同一级别的位置，即零电位。
当两个ldr上的光电平大致相同时，也满足上述条件。
然而，LDR上的光线（或阴影电平）甚至略微不同，比较器立即检测到这一点，其中一个相关的Opamp输出变高。
输出处的晶体管立即触发并激活继电器和连接的报警机构。
为了适当优化检测水平，LDRs的位置必须至少相隔1英尺。
此外，LDR和NIT本身必须以这样的方式定位，使得环境光直接发生在传感器上。
如何设置电路。
您将需要大量的灵活性精确设置电路。它可能如下所示：
让一个恒定的光源以均匀的强度照射在LDRs上。
现在，在不让任何身体部位干扰光源的情况下，轻轻地、熟练地调整两个预设，这样两个led灯就都关闭了。
就是这样，你的电路现在已经全部设置好，并准备好检测任何LDRs的哪怕是最轻微的运动。
然而，必须确保LDRs上的光源强度不发生变化，否则整个装置会发生震动。
是的，741可以在这里使用。
请按上图放大，你会看到一个更清晰更大的日记本
12V连接继电器线圈(方盒)，
N / C（上触点）打开，未连接到任何内容。
N/O(下触点)和中心极通过交流电源到达需要激活的负载，如报警等。
对，那是正确的。
如果告警是直流供电单元，可以用现有的12V直流电源替换交流电源。
P1应该是预设的，而P2可以是一个用于微调的锅。
以上的调整应该是这样的，输出led和继电器保持关闭在指定的光或照明条件下超过LDRs
一旦调整完成，LDR在LDR上的角度或位置就不会改变。
LDR的位置不是至关重要的，但是至少应该是一旦预设和锅再次调整，那么就必须更换，并且如上所述调整。
以上电路不需要LED灯，正常的室内灯或夜灯将足够保持电路在检测模式，当有人进入其中一个ldr和灯之间，输出将触发。
它建于很久以前，原型为不同的项目拆除，所以无法提供图片。
A1引脚与741相同，对于A2 PIN6是741的PIN2，并且PIN5是741的PIN3。
A1和A2被定位为电压比较器，根据LDRs的电阻触发，您可以通过谷歌了解741个比较器是如何工作的。
仔细地调整它，使两个led在给定的光照条件下保持关闭状态。
确保你的影子或任何其他干扰不会碰到光源。
如果可能，我将尝试修改电路与不同的输出参数，以便上述困难的设置可以避免。
美好的一天,
上面的设计是一个更简单的选择，但你可以在网上找到许多其他更精确的设计，虽然有点复杂。
上述电路在没有电源的情况下花费约2美元。
只要任何输出都很高，继电器就不会关闭，两者都应该完全关闭以使继电器关闭。
无论如何，我已经在上面的文章中提出了一个改进的输出继电器阶段，你可以集成到顶部电路。
有了这个电路，你不需要调整预设太多，继电器将操作，一旦运动被检测到。
在给定的电路中，不要在A1/A2的输出端连接led，将0.22u端直接与A1/A2输出端连接。你可以连接一个LED并联继电器线圈与一系列1K电阻。
创建????时p1和p2的值是多少
先生告诉我是所有电位器的腿连接？
如果是先生，那么它们是如何连接的？
你必须调整P1和P2，使两个LED保持关闭状态。阅读上面给出的设置程序。
只使用中心和任何外部端子，其余三分之一不使用。例如将R1连接到P1的中心端子上，然后将P1的任意一个外部端子连接到P2的中心端子上，最后将P2的任意一个外部端子连接到A2的接地和pin5上
由于SIRR . .
我的项目准备好只是因为“你”。谢谢先生。
先生，我想提高它的灵敏度，它的灵敏度很低，我该怎么办?我想提高它
不客气，阿卜杜勒，
实际上电路是非常敏感的，但除非&直到某种阴影落在任何ldr上，电路不会感应到....因此，重要的是物体至少要阻挡一些光，以使电路感觉到它....使用稍强的灯光，或者把lr分开，使其反应更灵敏。
长官，问题来了，只有对应A1 is发光。Led 2不工作。
将P2换成4.7k的固定电阻，然后通过改变P1检查。
好的先生......我会这样做，改变并通知你
现在，SIR电路正在相反。当LDR的检测到光时，它开始警报，反之亦然。
如图所示，连接LED以查看响应......。
SIR电路现在正在运行，但晶状体未触发。所以警报不起作用。
我应该做什么????
如果你把图中所示的一切都正确地连接起来，晶体管和继电器肯定会起作用。检查晶体管极性，继电器二极管极性，晶体管基极电压等。
电路中缺少一个电阻(R6)导致了所有的问题，现在已经安装好了，请注意。
我确实后悔了很多错误。
先生，请完全评估电路和LDR传感器的值
我使用12v交流到直流充电器，因为它有正电荷内部的引脚和负电荷外的引脚。当我把负电荷给正极时，电路工作。但是当我把正极连接到正电荷时，它就不工作了。
Plzzz指导我
王子，我无法理解你的问题，上面的电路都有你需要的所有细节。
当暴露在环境光下时，ldr应该有大约10k到50k的电阻，在不连接电路的情况下检查这一点。
使用仪表检查适配器/充电器的输出，然后根据图中所示的极性连接端子。
先生，当电路图中相同的锅连接时，通过旋转锅，led完全发光，而不是关闭。
但当我用另一种方式重新连接盆栽，正如你告诉ABDUL BASIT，它也没有结果。Plzz帮助看一下
王子，如果您已完全如电路中所示建立，那么肯定应该产生预期的结果。
检查电路连接和极性，可能有问题。
非常仔细地按照设置说明进行操作，并完全按照它提及。
注意：IC的PIN3和6与预设无关......。
电路中缺少一个电阻(R6)导致了所有的问题，现在已经安装好了，请注意。
我确实后悔了很多错误。
电路中缺少一个电阻(R6)导致了所有的问题，现在已经安装好了，请注意。
我确实后悔了很多错误。
你好先生!
这次电路是否也有效，即使没有电感器？
先生，那个产品的范围是什么样的
只要ldr上的阴影是可达的，它就会工作……
