这个简单的电路可以用来模拟音乐盒的操作。音符的数量可能被限制在最多10个，因此能够产生一个简单的旋律。
: Akanksha基金会Rathode
电路操作
该电路采用了两种流行的集成电路:定时器555和十进制计数器4017
音乐盒电路的操作可能如下学习：
左555被用作4017十进制计数器的时钟发生器。
时钟的工作频率可以简单地改变和调整，通过改变值电阻R1或用电位器50K替换它，确保1K的1K系列电阻，这样你就不会不小心移动锅短的IC引脚7供应。
当左IC 555时钟速率变化时，4017输出序列的速度比成比例地改变，这决定了盒子的音乐声音
上述输出信号555馈送CD4017时钟输入，CD4017提供10个有源输出(高压)，顺序从0开始，在结9出口结束。
从图中可以看出，4017个输出中的输出3和6没有使用。这样做是为了在音乐盒的旋律中创造出安静的空间。
可以看到每个CD4017输出用电阻器馈送串联二极管，这有效地将相应的电阻与第二电阻器R2 555串联连接。
上述安排与电容器C2结合，迫使第二555以特定预定频率振荡。
每当CD4017输出被激活，右手边555振荡在一个由设置的R(4017的输出)前缀的频率，连同R2和C2。一旦4017输出的整个序列实现，IC复位和过程重复。
为了操作扬声器晶体管，Q1必须通过第二个555配置的饱和切割频率范围。
可以看出，这个项目可以让我们根据用户的喜好体验并实现一套有序的笔记。首先，用二极管串联实验电阻的值可能是一个好主意。
您还可以通过从4017输出的其他引脚随机离开或选择“沉默”的空间和位置进行实验和更改“沉默”的空间和位置。
音乐盒电路是由9伏PP3电池供电或从一个9伏AC/DC适配器。

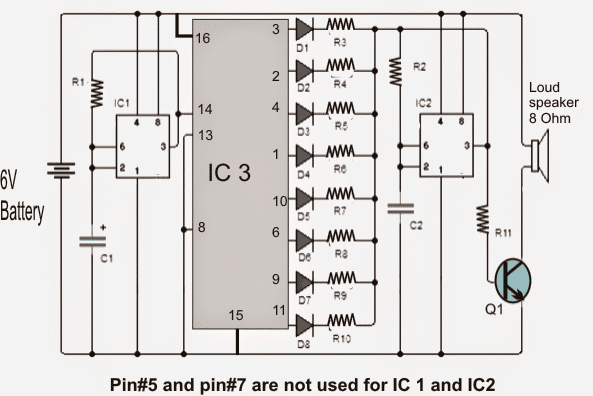

电路图
音乐盒电路的材料清单
—IC1 = IC2: 555定时器
—IC3: CD4017十进制计数器
- Q1：Tip29 NPN双极晶体管等
- R1 = R2: 33K电阻
- R3 = R5 = R9: 10K电阻
- R4 = R7 = R10: 15K电阻
- R6 = R8：22K电阻
—R11: 470欧姆电阻
- C1: 10 uf / 25 v
—C2: 10nF的电容
- D1 = D2 = D3 = D4 = D5 = D6 = D7 = D8:二极管1N4148或等效
- LS:微型扬声器8欧姆。
嘿，我正在尝试制作这个电路工作，但它只发出高呜呜声，似乎并不循环通过二极管。我已经尝试了很多事情进行了故障排除，但似乎没有什么似乎可以解决它。
嘿，您可以尝试以下面的方式使用4017配置IC1，并检查是否有帮助
业余爱好者Akansha的音乐盒(2 x 555 + 4017)除了其独特的设计外，在图中缺少一个元件，即如果它不包括R2和R3的公共点之间的二极管。R10，和第二555的引脚3，而放电C2不需要它，它是无用的贡献，从每个电流I3 ..t1扫描时，I10充电至C2充电。如果它是固定的，那可能是一个五星级的乔斯铃的想法!
嗨Swagatam，
我有一个带CD4060的电路，驾驶CD4017。我正在使用PIN 3来实现时间延迟。CD4017的输出驱动晶体管，该晶体管接地触发音乐芯片触发器。我面包备份并使用10K电阻和1UF陶瓷电容从CD4017引脚3输出到晶体管基座。我将1米的电阻从电容器的两侧放置在地上，并工作。我在PCB上使用了AO3400 MOSFET（我不知道为什么）和芯片连续播放。我猜测MOSFET对电压而不是电流的反应，因此我计划将MOSFET改变为S8050晶体管。我的面包再次登上并使用S8050晶体管，它完美地工作。我只是想知道这是否是正确的设计？这是一个可行的解决方案吗？ Is it a terrible design? Is there another better way to make the output from the cd4017 be a short pulse so it does not cause the music chip to loop and continuously play. As always, space is limited. Thanks!
嗨Norman，在晶体管底座上使用串联电容可能是您在某些延迟后关闭晶体管的唯一方式，没有其他方法可以做到这一点，所以它不可能是一个可怕的设计。
你可以得到同样的效果，甚至与一个MOSFET通过放置一个较小的电阻直接跨越栅/源的MOSFET
非常感谢。你反应真快。
不用谢，诺曼
