在这篇文章中，我们将了解一个简单的机制，以及一个电路，它将使病人的静脉滴瓶系统在几乎空了，需要更换时发出警报。
的报警电路将帮助医生和有关的员工集中精力在其他重要的事情，而滴灌系统是活跃的，因为安装了这个单位后，他们不必经常检查和烦扰的液体内的点滴瓶附在病人身上。
设置配置

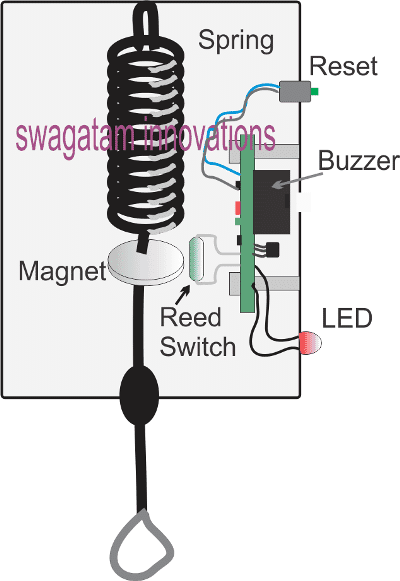

建议的IV型滴灌瓶空液警报报警指示器使用带有电子级的机械弹簧级进行配置，如下图所示:
从上图中我们可以看到以下几点:
一种适当选择的弹簧机构，附着在塑料外壳的上表面上。
弹簧的下端适当地终止在外壳外，并有一个钩子用于悬挂滴瓶。
可以看到在外壳内,弹簧一端附有永久磁铁,这样在任何负载磁铁保持在指定的位置,并在存在负载可以一瓶滴满滴液体,磁铁是转移到一个较低的位置,远离原来的位置。
我们也可以想象一个簧片开关的位置附近磁铁在其初始空载位置。
簧片开关端子可以看到与电路组装在PCB上，PCB螺栓在外壳内，如图所示。
还有两项是a的形式重置按钮、蜂鸣器和LED，它们成为PCB的外部突出部分。
在下一节中，我们将学习以上设置如何与外壳内的警报蜂鸣器电路一起工作。

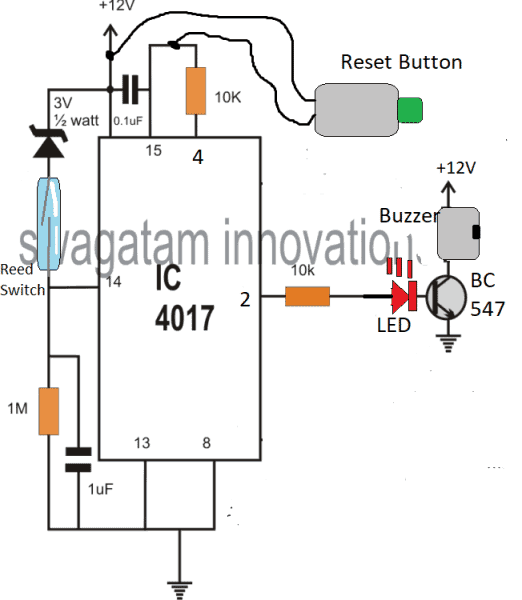

它是如何工作的
滴漏报警指示器的工作原理其实很简单:
参考上面的图像，最初没有一个装满的滴灌瓶悬挂，电路通电，电路保持不活跃，但进入一个待机位置。
在这个位置，磁铁停留在靠近簧片开关的关闭位置，这导致一个正电源在针14IC 4017．然而，这并不强迫IC 4017改变其输出逻辑序列，因为同时电源也通过附加复位IC的引脚#150.1超滤电容．
现在，当滴水瓶连接到钩子上时，弹簧被向下拉动，导致磁铁的位移远离簧片开关。
簧片开关立即打开，从IC 4017的引脚14移除正电源。
IC 4017的输出仍然保持其初始状态，即逻辑停留在未使用的引脚#3引脚，由于从1M电阻负电源。
让我们假设病人用完了点滴液，并逐渐接近空液状态。
一旦这达到空电平，磁体现在再次定位到它与簧片开关相遇的原始位置。
簧片触点现在再次关闭，在IC 4017的引脚#14上产生一个正脉冲。
这一次，IC对这个信号作出反应，并将高逻辑从未使用的引脚#3转移到引脚#2。
晶体管在引脚#2现在激活，和蜂鸣器报警开关，提醒附近有关人员留意空滴瓶。LED被串联在晶体管的基础上也亮起提供额外的警告指示。
蜂鸣器继续鸣叫并保持在被激活的位置，直到有关的成员来并按下复位按钮将电路恢复到先前的待机位置。
在这个位置，单位允许更换空的滴灌瓶与一个新的灌满的滴灌瓶，以便循环能够继续在上述段落解释。

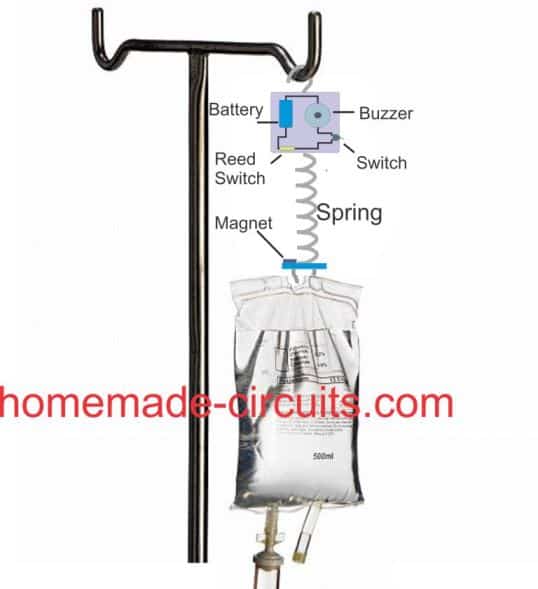

简单的机械方法
这个想法很简单。上部外壳由蜂鸣器、带有一系列簧片继电器的电池组件和一个ON/OFF开关组成。簧片继电器位于外壳的底部角落之一。
弹簧机构与磁铁连接在外壳的下端，这样当没有滴水时，磁铁将自己对准内部簧片继电器。
最初，开/关开关保持在开关OFF状态，一旦滴漏挂起，弹簧向下拉动磁铁远离簧片开关，开关就打开了。
现在，随着滴液的排空，它的重量减少，由于弹簧的拉力，它开始向上移动，直到最后液体几乎越过磁铁靠近簧片。簧片开关现在关闭，打开蜂鸣器。
我很感兴趣的是一种基于IGBT，变压器少的交流对交流稳定器的设计。
如果可以，请回复。
阿里·贝格
首席执行官
未来的技术。
+ 923332109966
SKYPE: ali.baig25
一个相关的设计可以在这篇文章的结尾找到，你可以研究一下
//www.addme-blog.com/smps-mains-voltage-stabilizer-circuit/
谢谢分享你的想法。我尝试建立基于你提供的电路的病人点滴警告指示器，但它没有工作。任何帮助吗?
谢谢提前
你好，谢谢，这个概念是如此简单和直接，它永远不会失败。请接受有良好的电子知识的人的帮助，再试一次
哦，我忘了告诉你，电路终于工作了。谢谢分享这个想法。
我很高兴它成功了，谢谢分享信息。
您好，先生，您能提供我更准确的电路图，这只是因为我是初学者，并请明确我一件事，负和正供应将在@ 2点?例如，负电源在晶体管和在引脚# 13和8。对吧?
你好，丹尼尔，是的，你是对的，我会尽快更新一个更清晰的图表，顺便说一下，如果你是初学者，那么你必须选择底部的第二个设计。
你不能快点帮我吗?请帮我澄清两件事!
4017电路测试成功了吗?
请告诉我电压供应的位置
我会感谢你的。
在写“+12V”的地方给正数，在用地球符号表示的地方给负数。Pin16在pin15的左侧
我能用9伏的电池吗?
而且根本没有提到亲爱的第16号针。这就是他们困惑的原因。
是的，可以使用9V电池，请看我之前关于pin16位置的评论…
是的农夫移民先生……
非常感谢你的帮助。
我找到了大头针的位置，实际上我没有提到，所以我糊涂了，我会再试一次，希望一切顺利。
当然!祝你一切顺利!
可以
我用6v齐纳二极管镶嵌3v?
使用1N4007二极管。二极管的线侧通到簧片，另一侧通到正极
我可以使用1 uf的极化电容吗?
是的，这很好，请把它也用于引脚15电容，0.1uF太小了
先生。
我试过了，但没有成功。
请把电路图发给我。
丹尼尔，不成功是不可能的。它将工作，如果你做它显示。图已经给出了。
为什么你没有使用pin 16作为输入?
嗨，先生，我使用了10k电阻与led系列，和9v电池，但它只是发出嘟嘟声，但不亮
你好kevin，你可以试着把电阻降低到4k7，如果LED还是不亮，那么你的LED可能是故障的。
我试图实现病人滴漏空警告指示电路，但我在proteus中绘制电路遇到了麻烦，因为IC 4017没有显示引脚8和引脚16。我该怎么办
我不使用模拟器，所以我不能建议他们.....我建议你实际构建它，看看它是如何工作的
你好，我需要你的帮助，如果你能修改相同的电路，使它可以提醒护士，当滴灌即将结束(不是空的)，并自动停止泵水/血液，以避免血液回流到滴灌
嗨，你只需要适当地调整磁铁的位置，以在所需的点得到警报
谢谢你，但我也需要你的建议，当达到想要的点，然后滴水会自动停止泵水，我可以做什么
对不起，我听不懂你的问题，水从哪里来?
是的，水从哪里来，意味着当到达想要的点时;拉响警报，然后停止水/血
一个电动阀门系统将需要引入附近的静脉包，这个阀门可以在上述电路的帮助下打开/关闭
