在本文中，我们将学习如何使用压电换能器、两个电阻器、一个小线圈和一个BC547晶体管来制作一个非常简单的蜂鸣器电路。
蜂鸣器是一种高频振荡器电路，用于通过传感器或扬声器输出产生嗡嗡声。
使用单个晶体管的简单蜂鸣器
只有一个晶体管，一个铁氧体电感器和一个压电换能器，这就是你所需要的，使这个电路“嗡嗡”或更确切地说“twit”为你，与输出，可能是相当响亮和刺耳。
这里描述的简单的压电蜂鸣器电路实际上以一种非常独特的方式工作。与其他形式的振荡器所采用的正常工作概念不同，其他形式的振荡器需要电阻和电容网络来产生振荡，这种电路使用电感反馈来进行所需的操作。
电路描述
参考上面的蜂鸣器电位图，我们发现晶体管T1和电感组成了电路的心脏。
基本上，线圈是专门称为蜂鸣器线圈，实际上是定位为放大产生的振荡，而实际的反馈是由用于目前应用的三个终端的压电元件的中心抽头提供的。
当电路中引入电压时，晶体管导通，通过蜂鸣器线圈操作压电元件，但是这也会通过压电元件的中心抽头导致晶体管的基极接地，这会立即关闭晶体管，反过来压电元件也会关闭，释放晶体管的基极。
晶体管恢复到原来的状态，循环重复，产生振荡或所需的“嗡嗡”频率。
压电换能器的中心抽头在维持振荡中起着重要的作用，因此在这个特殊的设计中，我们需要三端压电而不是两端压电。
晶体管集电极产生的振荡被注入线圈，使线圈充满磁感应。
线圈在振荡期间将储存的能量反冲回去，放大产生的交流电。
这种增强的交流电被施加在压电元件的阳极和阴极上，压电元件开始根据频率的高低剧烈振动，在空气中产生刺耳的尖锐声音。
然而，为了使声音在最大强度下可听到，压电换能器需要用胶粘或以一种特殊的方式安装在外壳内。
振荡器频率
虽然很难推导出该电路的精确公式，但该设计类似于晶体振荡器，其中压电元件的作用类似于陶瓷晶体
频率= 1 / 1 / 2π√LsCs
式中Ls和Cs分别为压电的内部电感和电容。
视频剪辑
如何粘住压电
显示正确粘贴压电传感器所需的各种程序的视频剪辑：
对于这个特殊的应用，压电元件需要被卡在其外壳的底部，外壳必须由一个直径约7毫米的孔组成。
压电元件不能直接卡在外壳的底部，而是必须卡在一个软的，纯橡胶环上，直径比压电传感器小30%。只有按照上面的固定步骤，蜂鸣器才会响，否则声音可能会被阻塞而无法再发出。
零件清单
- R1 = 100 k,
- R2=4k7，
- T1=BC547，
- L1 =蜂鸣器感应器，
- 压电元件，27mm，三个端子
- 橡胶圈=22毫米
先生，首先非常感谢您在这里分享了几乎所有简单到有点复杂的电路概念的细节。我有一个问题，它与你的这篇文章无关，但肯定与迷你蜂鸣器有关。我有一个电路，当晶体管打开它激活直流泵，也使用蜂鸣器音频指示。但当水泵接通时，嗡嗡声就不那么悦耳了。否则(没有泵)它gvs好的声音。当感应负载连接时，有什么方法来纠正这个声音问题吗?非常感谢
谢谢Binoj，蜂鸣器声音中的干扰可能是由于电机反转尖峰引起的。您可以尝试在蜂鸣器端子上连接100uF和1000uF之间的高值电容器，并检查是否有帮助
你好我刚刚发现了你的网站；这是非常有趣和有用的完成像我这样的电子新手。我已经做了基本的蜂鸣器电路(//www.addme-blog.com/how-to-make-simple-piezo-buzzer-circuit/)，摆弄它，试图改变输出的音调。没有什么变化。我想过这个问题，想知道这是不是因为压电“扬声器”的反馈部分固定了输出频率。是这样吗，还是有别的事?在你的网站上有我没有发现的电路显示压电“扬声器”的音调是如何改变的吗?
嗨，谢谢你喜欢这个网站！您无法调整此电路中声音的音调频率。是的，这是由于反馈元件决定了频率
你可以尝试下面的概念来代替变量特性:
解释了最简单的压电驱动电路
非常感谢。我一定会尝试（使用双端传感器…）
嗨，我有一个简单的压电传感器，只有2根引线。我如何替换为3领先？
嗨，你可以试试这个电路：

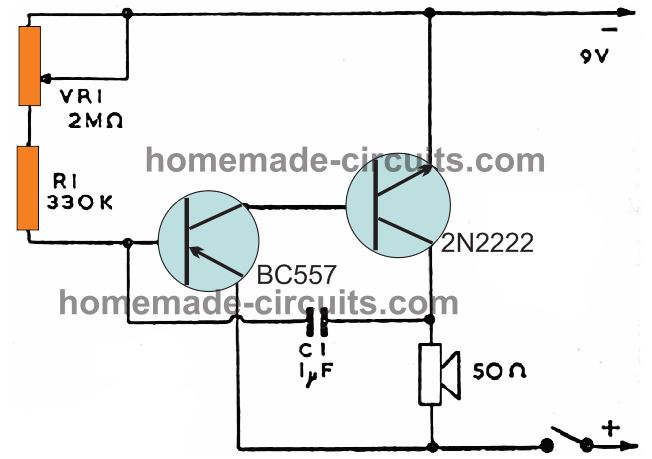

//www.addme-blog.com/wp-content/uploads/2019/11/metronome.jpg
用压电陶瓷更换扬声器，并在压电陶瓷导线上添加合适的电感器
嗨，斯瓦加坦，
我明白，这会激起所有孩子的好奇心，让他们愿意学习。
非常感谢，我得去上班了，但回来后我会展示我们回收零件而不是购买的成果，这有点困难，但会起作用，我希望。
再次感谢你
没问题，亨里克！祝你一切顺利！
嗨，斯瓦加坦，
谢谢你为我们分享你的想法和发明，就像我一样，那只是一个只对理解新事物感兴趣的爱好者。
请您给我们解释一下，这个电路是不是和拿掉压电部分时用来恶作剧的小电击一样?
千万！
你是欢迎恩里克，线圈可以用来产生高电压足以震动任何人与一个微小的冲击，但上述电路不能用于这一目的没有压电换能器。因为没有压电，电路就不会振荡。如果你使用任何其他形式的振荡器与这个电感，那么很可能它可以用于上述应用
再次非常感谢您的友好和快速回复
我和你一起学习是因为我教了一些孩子，帮助他们忘记看电视、玩游戏，学习一些有用的东西……但我什么都不知道！
我只是在转移/翻译你教的东西。
有没有可能创建一个无线控制装置，可以向蜂鸣器发送信号，使其发出像电报一样的嘟嘟声，帮助孩子们有趣地学习摩尔斯电码？
如果是这样，你介意教我们怎么做吗？
再次非常感谢你！！！
没问题，我很乐意帮忙!
要制作一个无线莫尔斯电码电路，你必须学会三件事。1） 代码振荡器电路，2）发射机电路，3）接收机电路，可以是小型调频收音机。
你可以先从振荡器电路开始，如下所示，如果你成功了，然后我们可以移动到发射器电路:

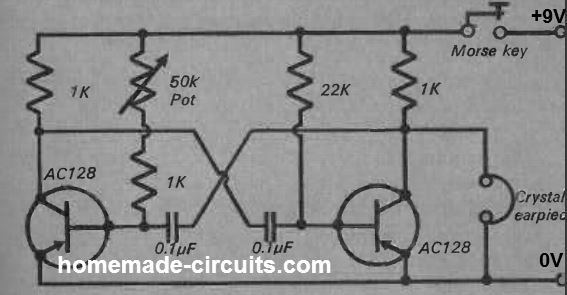

//www.addme-blog.com/wp-content/uploads/2020/11/morse-code.jpg
水晶耳机可以换成任何普通的耳机
谢谢你Swagatan,
我们下周末做《电讯报》，孩子们都快疯了……
他们都要求先让对方震惊。
但我正在学习教书，我不是很理解。
在使用3a或Lr44的小电池时，我们应该连接什么来产生冲击?我不敢用9Volts电池。
再次感谢你
没问题，亨里克。
成功接通蜂鸣器电路后，试着触摸线圈的两端，你会发现一些类似震动的振动。
蚊子棒电路是将3V电击转换为1000V电击的一个良好来源
设计一个利用电桥网络的变频振荡器作为系统中蜂鸣器过流电路的驱动信号。为蜂鸣器和负载设定合适的频率范围。调整组件的选择。
你好先生,
如果我可以使用5.5VDC的直流电压，那么R1、R2、L1的值应该是多少？谢谢
你好，Alex，您也可以使用相同的5V操作设置…
你好先生,
我有一个最大的电流限制1ma。想知道你有什么建议吗?有可能减少周期的音调与一个简单的修改你的简单蜂鸣器电路?谢谢!
Alex，上述电路无法针对频率进行自定义，您可以尝试以下方法：
//www.addme-blog.com/simplest-piezo-driver-circuit-explained/
我想设计蜂鸣器，但我必须使用无源元件和一个12V DC直流电源为开/关创建2秒的延时，不能使用附加开关电源。
您可以将上述蜂鸣器连接到以下电路的输出:

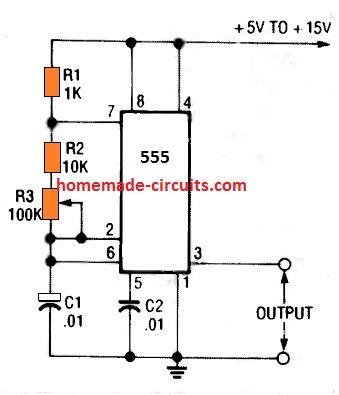

//www.addme-blog.com/wp-content/uploads/2019/10/variable-astable-oscillator-using-IC-555.jpg
