使用DF播放器的Mp3播放器-完整的设计细节

在这篇文章中，我们将使用arduino和DFPlayer构建一个Mp3播放器。本文设计了两种Mp3播放器，一种是按键控制，另一种是红外遥控。我们还将看看DFPlayer (Mp3播放器模块)和它的规格。

我们都喜欢音乐，我们喜欢在健身、阅读、睡前或一天辛苦工作后放松自己的时候听音乐。

几十年前，由于机械部件的结构复杂性，在家里建造一个音乐播放器对电子发烧友来说几乎是不可能的。

那时候，盒式磁带只能容纳有限数量的歌曲。把一首歌复制到另一盘磁带上也是一场噩梦。但现在，由于电子技术的进步，Mp3播放器可以用你的零用钱从零开始制作。

现在让我们继续讨论项目的技术细节。

该项目的核心是DFPlayer，这是一个小型Mp3播放器模块，可以容纳micro SD卡，并可以使用微控制器控制。

DFPlayer的说明:

它有内置放大器，可以驱动3瓦的立体声或单声道扬声器。它有24位数字模拟转换器(DAC)，这是非常好的低成本和紧凑的模块。

DFPlayer的底部视图:

它支持MP3和WMV硬件解码。它支持采样率
8KHz、11.025KHz、12KHz、16 khz、22.05KHz、24KHz、32KHz、44.1KHz、48KHz。

最多支持32GB micro SD卡。它支持多达100个文件夹，每个文件夹可以分配多达1000首歌曲。

它有6个不同级别的均衡器;以及30级音量调节控制。它可以工作在3.2V到5V。

DFPlayer引脚配置:

以上规格以DFPlayer的数据表为基础。

到目前为止，您应该已经熟悉了DFPlayer及其规范。您可以从电子商务网站或本地电子市场购买此模块。

现在让我们进入原理图。

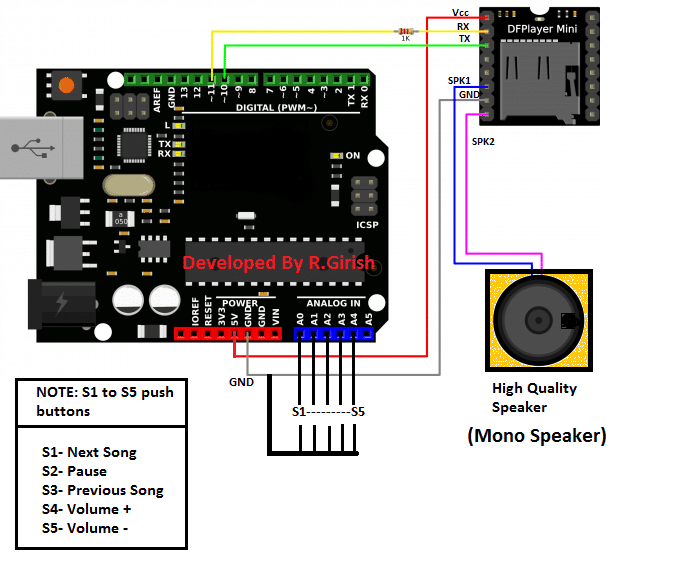

按钮式Mp3播放器设计:

以上电路非常简单;arduino发送命令到DFPlayer模块来控制歌曲。用户可以通过按钮输入他们的选择。

arduino内置的上拉电阻已经在程序中被激活，所以我们不需要在按钮上附加物理电阻。

尽量使用高质量的扬声器;DFPlayer可以提供非常高质量的声音。

如果您在较高音量时发现声音失真，请通过arduino和DFPlayer之间的共同接地，以5V直流从外部供电DFPlayer模块。

如果需要立体声设置，将DFPlayer的一个扬声器连接到SPK1，另一个扬声器连接到SPK2，其余的扬声器线接地。

按钮控制程序:

//--------- 由R.Girish——/ /
# include < SoftwareSerial.h >
SoftwareSerial mySerial(10、11);
# define Start_Byte 0x7E
# define Version_Byte 0xFF
# define Command_Length 0x06
# define End_Byte 0xEF
#定义确认0x00
const int btnNext = A0;
const int btnPause = A1;
const int btnPrevious = A2;
const int volumeUP = A3;
const int volumeDOWN = A4;
Int volume = 15;
boolean Playing = false;
无效的设置()
｛
pinMode (btnPause、输入);
pinMode (btnNext、输入);
pinMode (btnPrevious、输入);
pinMode (volumeUP、输入);
pinMode (volumeDOWN、输入);
digitalWrite (btnPause、高);
digitalWrite (btnNext、高);
digitalWrite (btnPrevious、高);
digitalWrite (volumeUP、高);
digitalWrite (volumeDOWN、高);
mySerial.begin (9600);
延迟(1000);
playFirst公司();
玩= true;
｝
无效循环()
｛
if (digitalRead(btnPause) == LOW) / /暂停
｛
如果(玩)
｛
暂停();
玩= false;
｝
其他的
｛
玩= true;
玩();
｝
｝
if (digitalRead(btnNext) == LOW) / /输入数字
｛
如果(玩)
｛
next ();
｝
｝
if (digitalRead(btnPrevious) == LOW) / /显示当前位置
｛
如果(玩)
｛
前();
｝
｝
如果(digitalRead (volumeUP) = =低)
｛
volumeINC ();
｝
如果(digitalRead (volumeDOWN) = =低)
｛
volumeDEC ();
｝
｝
playFirst公司()无效
｛
x3f exe_cmd (0, 0, 0);
延迟(500);
x06 exe_cmd(0, 0,体积);
延迟(500);
x11 exe_cmd (0 0 1);
延迟(500);
｝
空白暂停()
｛
x0e exe_cmd (0, 0, 0);
延迟(500);
｝
空打()
｛
exe_cmd (0 x0d 0 1);
延迟(500);
｝
空白next ()
｛
exe_cmd (0 x01 0 1);
延迟(500);
｝
空白之前()
｛
exe_cmd (0 x02 0 1);
延迟(500);
｝
空白volumeINC ()
｛
体积=体积+ 1;
如果(体积= = 31)
｛
体积= 30;
｝
x06 exe_cmd(0, 0,体积);
延迟(500);
｝
空白volumeDEC ()
｛
体积=第一卷;
如果(体积= = 1)
｛
体积= 0;
｝
x06 exe_cmd(0, 0,体积);
延迟(500);
｝
void exe_cmd(字节CMD，字节Par1，字节Par2)
｛
word checksum = -(Version_Byte + Command_Length + CMD + Acknowledge + Par1 + Par2);
byte Command_line[10] = {Start_Byte, Version_Byte, Command_Length, CMD，确认，Par1, Par2, highByte(checksum)， lowByte(checksum)， End_Byte};
(字节x = 0;x < 10;x + +)
｛
mySerial.write (Command_line [x]);
｝
｝
//--------- 由R.Girish——/ /

现在让我们转向基于IR的远程设计。

IR控制Mp3播放器原理图:

以上设计简单如按按钮为主;唯一的区别是去掉了按钮和包含了TSOP 1738红外接收器。从IR遥控器接收到的信号馈送到arduino的A0管脚。

现在，要控制这个Mp3播放器，你需要一个备用的电视，或者任何其他红外遥控器，可能就在你的垃圾盒上。你必须决定哪个按钮来控制像播放和暂停等功能。

有6个功能:

1)播放并暂停
2)第二首歌
3)以前的歌
4)体积增加
5)体积减少
均衡器(普通/流行/摇滚/爵士/古典/基础)

你需要选择遥控器上的按钮，找到这些按钮的十六进制编码，这些编码将被遥控器传输。若要查找十六进制代码，请下载IR库。

github.com/z3t0/Arduino-IRremote

将库添加到arduino软件中，并导航到文件> Examples> IRremote > IRrecvDemo，并上传完成硬件设置的代码。

打开串行监视器，按遥控器上的按钮，就会看到十六进制代码，将其记在纸上相应的按钮上。

您需要在下面给出的程序中输入十六进制代码。一旦你在程序中输入了十六进制代码，就上传它。你可以用遥控器控制你的歌曲了。

红外远程设计程序:

/ /——由R.Girish——/ /
# include < SoftwareSerial.h >
# include < IRremote.h >
SoftwareSerial mySerial(10、11);
# define Start_Byte 0x7E
# define Version_Byte 0xFF
# define Command_Length 0x06
# define End_Byte 0xEF
#定义确认0x00
//--------------------------------------------------------//
# define pause_play 0x2FD08F7
# define next_song 0x2FDD827
# define prev_song 0x2FDF807 //用远程按钮代码开始“0x”替换这些十六进制代码
# define vol_inc 0x2FD58A7
# define vol_dec 0x2FD7887
# define sound_均衡器0x2FD30CF
//-------------------------------------------------------//
const int receive = A0;
IRrecv IRrecv(接收);
decode_results 12月;
Int volume = 15;
Int eqset = 0;
boolean Playing = false;
无效的设置()
｛
irrecv.enableIRIn ();
mySerial.begin (9600);
延迟(1000);
playFirst公司();
玩= true;
｝
无效循环()
｛
如果(irrecv.decode(12月)
｛
如果(dec.value = = pause_play)
｛
如果(玩)
｛
暂停();
玩= false;
｝
其他的
｛
玩= true;
玩();
｝
｝
如果(dec.value = = next_song)
｛
如果(玩)
｛
next ();
｝
｝
如果(dec.value = = prev_song)
｛
如果(玩)
｛
前();
｝
｝
如果(dec.value = = vol_inc)
｛
volumeINC ();
｝
如果(dec.value = = vol_dec)
｛
volumeDEC ();
｝
如果(dec.value = = sound_equalizer)
｛
均衡器();
｝
irrecv.resume ();
｝
｝
playFirst公司()无效
｛
x3f exe_cmd (0, 0, 0);
延迟(100);
x06 exe_cmd(0, 0,体积);
延迟(100);
x11 exe_cmd (0 0 1);
延迟(100);
｝
空白暂停()
｛
x0e exe_cmd (0, 0, 0);
延迟(100);
｝
空打()
｛
exe_cmd (0 x0d 0 1);
延迟(100);
｝
空白next ()
｛
exe_cmd (0 x01 0 1);
延迟(100);
｝
空白之前()
｛
exe_cmd (0 x02 0 1);
延迟(100);
｝
空白volumeINC ()
｛
体积=体积+ 1;
如果(体积= = 31)
｛
体积= 30;
｝
x06 exe_cmd(0, 0,体积);
延迟(100);
｝
空白volumeDEC ()
｛
体积=第一卷;
如果(体积= = 1)
｛
体积= 0;
｝
x06 exe_cmd(0, 0,体积);
延迟(100);
｝
空白均衡器()
｛
eqset = eqset + 1;
如果(eqset = = 6)
｛
eqset = 0;
｝
x07 exe_cmd (0, 0, eqset);
延迟(100);
｝
void exe_cmd(字节CMD，字节Par1，字节Par2)
｛
word checksum = -(Version_Byte + Command_Length + CMD + Acknowledge + Par1 + Par2);
byte Command_line[10] = {Start_Byte, Version_Byte, Command_Length, CMD，确认，Par1, Par2, highByte(checksum)， lowByte(checksum)， End_Byte};
(字节x = 0;x < 10;x + +)
｛
mySerial.write (Command_line [x]);
｝
｝
//--------- 由R.Girish——/ /

注1:在编译程序时，您可能会看到警告，请忽略。

注2:试着把你所有的歌曲都放在SD卡中，而不是文件夹。

作者的原型:
