当连接到不同的表面时,接触麦克风可以用来感知不寻常的声音。当施加电压时,它也会产生声音。在一个基本的前置放大器电路的帮助下,它也可以用于电化一把原声吉他,放大是必须的。
作者:Ajay Dusa
压电片作为传感器
压电片变形时会产生电压。当你需要检测振动或敲门声时,压电元件就派上用场了。通过读取输出上的电压,您可以很容易地将这些用于轻敲或敲击传感器。它们也可以用于一个非常小的音频传感器,如蜂鸣器。
关键在于前置放大器——一种用来匹配压电信号的基本电路。
由此产生的压电/前置放大器组合可用于电吉他。
线路图
电路操作
电池供应+9伏电压,连接到JFET设备的源,MPF-102。这个电压通过源电阻1.5K连接到源上。
这个放大器的一端对输入和输出信号都是公用的。这个终端是JFET排放终端。
由于这个原因,我们有时把这种放大电路称为“共漏电路”。漏极电阻220k连接到电源到电池的接地端子。
使用强积金- 120
电路中使用的主要元素是MPF-102晶体管。
在无信号条件下,偏置电压使JFET源产生非常小的电流。该电流将源电压设置在电源和地之间的一个点上。
这是大多数小信号或模拟音频放大器的推荐偏置设置。它允许失真前的最大信号。
信号通过栅电阻3.3M进入放大器。3.3M的电压降是JFET门的输入信号。这个信号是交流电压。
JFET是如何工作的
信号进入JFET,这是一个放大设备。源和栅极之间的差值通过电阻560 Ω设置电压降。
通常,通过电阻560 Ω的偏置电压将JFET通道保持在一个介质电阻值。偏置电压为直流电压。当我们应用一个信号时,输入信号通过电阻560Ω改变负偏置电压。
变化的门信号导致JFET的变化。由于这个原因,或多或少的电流通过JFET。
源电阻1.5K将电流变化转换为电压变化。因为输入信号控制信道宽度。也就是说,一个小信号控制一个大信号。在我们的例子中,JFET栅极电压控制JFET源电流。这个结果在放大软件里。
输出信号出现在信号源和地面之间。4.7uF电容阻挡了电路中的直流电压,但通过了放大的交流信号。
门比地面终端更负。现在输出通过源和地出来。但我们已经把源头和供给连接起来了。
然后源比地面终端更积极。当栅极为负,源极为正时,输出信号通过4.7uF电容从放大器输出,通过220k电阻输出。该电容器阻挡直流,仅通过。

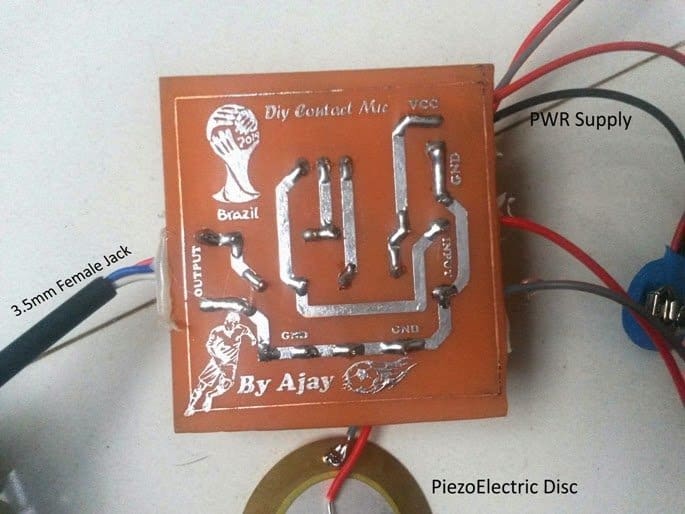

PCB设计上述说明DIY接触MIC电路

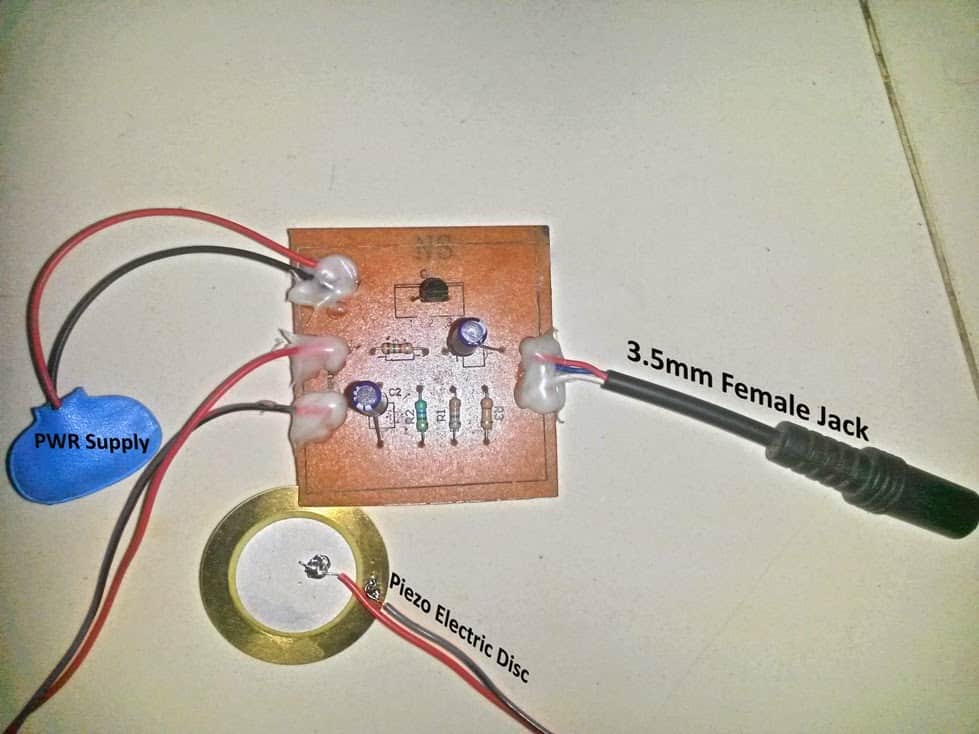

以下是由ajay Dusa先生制作并提交的DIY接触麦克风原型的图片
