顾名思义，前置放大器电路将非常小的信号预放大到某个特定的电平，该电平可以通过附加的功率放大器电路进一步放大。它基本上就像输入小信号源和功率放大器之间的缓冲级。前置放大器用于输入信号太小且功率放大器在没有前置放大器级的情况下无法检测到该小信号的应用中。
该帖子解释了5个前置放大器电路，可以使用几个晶体管(bts)和几个电阻快速制作。第一个想法是基于拉维什先生提出的要求。
电路目标与要求
- 电子学是我多年来的爱好。我经常浏览你们的网站，发现很多有用的项目。我需要你帮个忙。
- 我有一个调频发射机模块，工作电压为5伏直流电，可通过USB从计算机连接，或通过3.5毫米音频插孔从任何其他设备输出音频。
- 该模块在计算机USB模式下工作良好，具有强大的信号强度、质量和覆盖范围。但当我通过DTH机顶盒的音频输入插孔连接时，即使机顶盒和FM模块中的音量都满了，信号强度也会变弱。我认为机顶盒的音频信号电平不足以支持FM模块。
- 请建议我一个高质量的立体声音频小信号前置放大器电路，它可以从5或6伏单电源工作，不会加载机顶盒，最好使用具有详细电路和零件标签的良好低噪声运算放大器。
1） 使用两个晶体管的前置放大器
通过组装一对晶体管和一些电阻器，可以非常容易地构建一个简单的前置放大器电路，如下图所示：
该电路是一个简单的双晶体管前置放大器，使用一个反馈环路来增强放大效果。
我们所知道的任何音乐都是以持续变化的频率形式存在的，因此当这种变化的输入应用于指示的C1端终端时，同样的信号也会通过基准T1和地面传递。
较高的振幅正常处理，并以近似等于电源电压的电位再现，但是对于较低的misc振幅，允许T2以较高的比率传导，该比率允许传递到发射器。
此时，音乐的实际增强是通过将积累的更高的电位转移到T1的底部，相应地，T1的饱和率非常理想。
这种推拉动作最终导致一个微不足道的音乐或数据输入的整体放大到一个显著较大的输出。
这个简单的电路可以将非常小或最小的频率提升到一个相当大的输出，然后用于馈电较大的放大器。
所讨论的电路实际上广泛用于老式盒式录音机的前置放大器级，用于增强来自磁带头的分钟信号，从而使这个小型放大器的输出与连接的高功率放大器兼容。
零件清单
- R1 = 22 k
- R2 = 220欧姆
- R3=100k
- R4=4K7
- R5 k = 1
- C1 = 1超滤/ 25 v
- C2=10uF/25V
- T1 / T2 = BC547
可调前置放大电路
这个有用的前置放大器电路是上述设计的改进版。它有一个电压增益，可以通过使用一个适当值的反馈电阻设置在5倍到100倍之间的任何水平。输入阻抗高，通常约800K和低输出阻抗约120欧姆。
电路产生的噪声和失真都很低。
在削波发生之前，可处理峰值间约6伏的最大输出信号电平。
图中显示了该单元的电路，这是一个直进双晶体管，直接耦合安排，两个晶体管都使用在共发射极模式。R2提供了Tr1上的局部负反馈，并提供了一个方便的点tn，可以将整体负反馈应用到电路中。
这个反馈是通过直流阻塞电容C3从Tr2的集电极获得的。而RF的值决定了应用到放大器的反馈量。这个元件的值越低，反馈就越多，单元的闭环电压增益也就越低。
所需的射频值是用所需电压增益乘以560得到的。因此，例如，一个十倍的电压增益要求Rf的值为5.6k。建议电压增益应保持在前面所述的限度内。C2滚动放大器的高频响应，这是必要的，否则可能发生不稳定。
即使放大器的电压增益为100倍，该装置的高3dB响应仍在200kHz左右。当用作下增益时，上-3dB点按比例推高。顺便说一下，较低的-3dB点约为20赫兹。
另一种晶体管前置放大器设计
这是一个高阻抗输入2级前置放大器，具有可调电压增益，从1.5到10。这种增益可以通过设置VRI来改变，并且在需要经常改变MIC灵敏度的地方变得很方便。
如上图所示，电路实际上是为晶体麦克风或陶瓷盒设计的。
零件清单
2） 使用场效应晶体管
第二个前置放大器设计看起来更简单，因为它使用一个低成本的JFET。电路图如下所示。
电路是不言自明的，并可以集成任何标准功率放大器进一步放大。

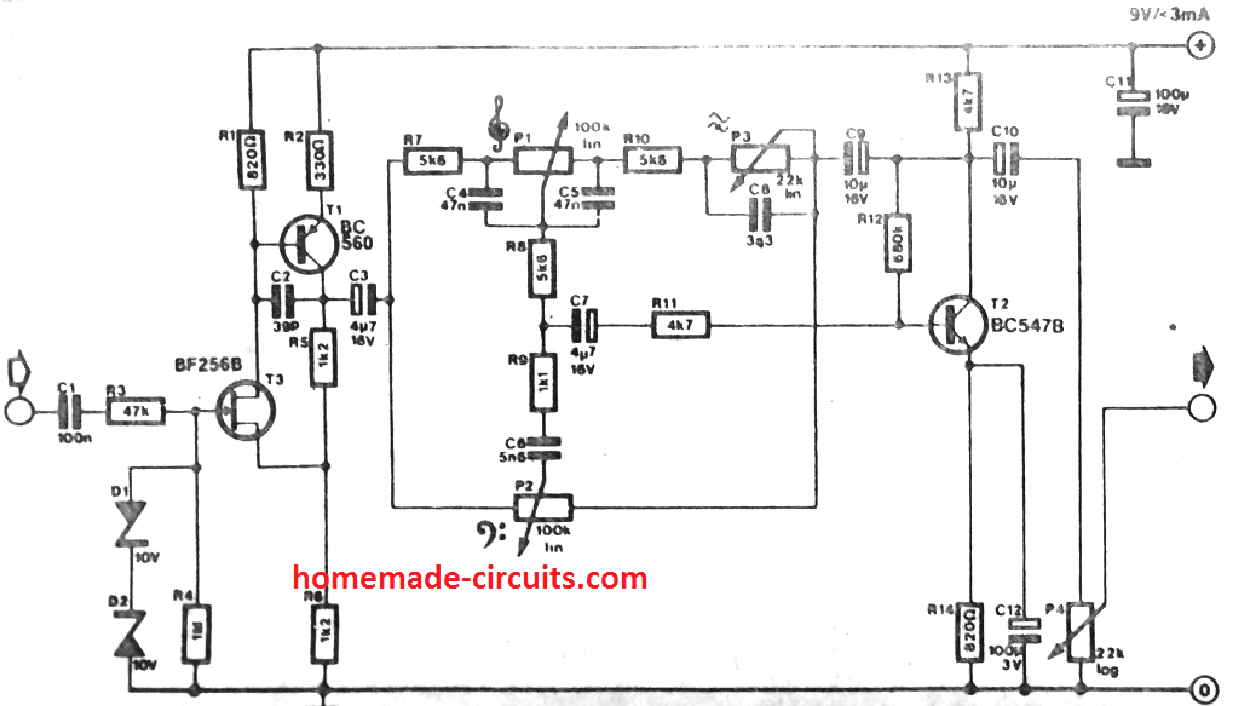

吉他前置放大器
通常需要将电吉他与混音面板、音频平台或便携式录音室连接起来。
就布线而言，这可能不是问题，但是匹配吉他组件的高阻抗与混音面板线路输入的低阻抗确实成为问题。
即使是毫无疑问的高阻抗输入的这些单位并不适合吉他输出。一旦吉他被插入这种输入，你几乎看不到面板或面板处理的信号是可行的。
它可能会把吉他连接到(高阻抗)麦克风输入，然而，这通常太敏感的功能，导致吉他信号剪辑太容易。
本文介绍的匹配放大器解决了这些困难:它具有高阻抗(1M)输入，能够承受超过200v的电压。输出阻抗相当小。放大倍数为X2 (6db)。
提供双音控制、状态控制和音量控制。该电路设计用于高达3 V的输入电平。在该电平上，失真会上升，但这可能是吉他音乐的一个不错的结果。
真正的输入信号剪辑不会发生，直到最终大大高于最低吉他规格的水平被使用。电路由一个9伏(PP3)电池供电，电路通过电池产生大约3毫安的电流。
3） 采用集成电路LM382的立体声前置放大器
在这里这是另一个很好的小前置放大器电路使用双运算放大器集成电路LM382。由于IC提供了一个双运算放大器包，因此可以为立体声应用创建两个前置放大器。从这个前置放大器的输出可以预期是非常好的。
零件清单
R1，R2=见下表。
R3, R4 = 100K 1/2瓦特5%
C1, C2 =100nF聚酯
C3至C10 =见表
C11至C13=10uF/25V
IC1=LM382
4)平衡的前置放大器
如果你正在寻找更复杂的东西，你可能想试试这种平衡前置放大器的设计。对电路作了详细的解释在这篇文章中你可以参考阅读乐趣。
5） 带音调控制的前置放大器
音调控制通常包括低音和高音功能，用于调整音乐的动态质量。然而，由于音调控制也有能力放大传入，它可以有效地像一个优秀的Hi-Fi前置放大器电路stage。我们有一个两种工作方式的系统，既提高音乐的音质，也为随后的功率放大阶段预先放大音乐。
这第五个前置放大器的完整电路如下图所示:
使现代化
这里有几个前置放大器电路，你可能会感兴趣。
6)低阻抗MIC前置放大器电路
当然，到目前为止所描述的电路仅适用于高阻抗话筒，对于低阻抗类型的话筒，其增益不足。它们通常提供约0.2mV的输出信号电平。R.M.S.，约为高阻抗话筒产生的十分之一。
电路图所示为可与低阻抗话筒配合使用的前置放大器，其输出信号应为500mV左右。R.M.S.样机被发现在200欧姆和600欧姆阻抗的动态话筒上都能正常工作，但它也应该能在200欧姆和600欧姆阻抗的动态话筒上正常工作驻极体类型它有一个内置的FET缓冲放大器，但没有升压变压器。该电路的非加权噪声性能不如前一电路，但在500mV均方根下仍为-60dB左右
这个电路实际上是对第二种设计的改进。FET输入级使用共门模而不是共源模。公共栅极配置提供了相当好的电压增益和低的输入阻抗(几百欧姆)，这与麦克风相当好地匹配。电路中唯一的其他变化是Tr2的发射极直接连接到负电源轨道，这里没有反馈电阻。这样做是为了提高电路的增益，如前所述，对于低阻抗麦克风，增益需要提高10倍左右。
零噪声前置放大电路
在众多的应用中(音频，计算设备，航空航天放大器，通信等)，一个异常低噪声的前置放大器阶段是必要的，几乎任何模型策略，可以将噪声降低到哪怕是1分贝，都受到参与的每个人的热情欢迎。
下面演示的电路提供了一个基本的设计概念，虽然不是很理想，但到目前为止的最终结果是令人鼓舞的。即使使用我们指尖的高灵敏度测量设备，我们仍然无法确定任何输出噪声信号!话虽如此，目前似乎还有一个遗留问题:电路增益为零。
自动增益控制前置放大器电路
该话筒前置放大器具有自动增益控制功能，可在广泛的输入范围内保持相对一致的输出质量。该电路特别适合于驱动无线电发射机调制器，并且能够实现较大的典型调制指数。这可能应用于功率放大器系统和对讲机，以提供更好的清晰度，并弥补各种扬声器规格。
特定的信号放大器级是T2，它工作在公共发射极模式下，输出信号从其采集器中提取。一部分输出信号通过发射极跟随器T3向包含D1/D2和C4的峰值整流器提供。C4两端的电压用于调节构成输入衰减器部分的T1基极电流。
在信号浓度降低时，C4上的电压最小，T1产生的电流非常小。当输入信号电平升高时，C4上的电压升高，T1更难接通，从而导致输入信号更高的抑制。总体效果是，随着输入信号的增强，它必须经历更大程度的衰减，因此，输出信号在很大范围的输入信号中继续保持合理的恒定。该电路适用于峰值输入电平高达1伏的输入。麦克风可以用一个微型扬声器代替，将电路转换成对讲机。
1.5 V前置放大电路
当大多数放大器没有足够的输入灵敏度和几乎没有任何空间在他们的外壳，独立的低功率前置放大器可以集成在外部可能是非常有用的。
这些设备需要最少的部件数量，并且可能只用一个干电池供电。
下面解释的独立1.5 V前置放大器电路由发射极跟随器之前的单个放大晶体管组成。直流负反馈保持工作电平稳定。
增益大约是x10到x20。如果信号源提供的阻抗超过100 k欧姆，则可通过P1进行一定程度的增益控制。通过使用两个1.5伏干电池（串联）而不是一个，可以获得合理的长期备用电池。
如果功率降至1伏以下，放大器可能停止工作。典型的干电池经常很快耗尽到1伏，随后不得不扔掉，尽管可能需要更长的时间，两个电池中的每个下降到0.5伏。在3伏特的供电下，电流可能在450微安左右。
其它前置放大器电路
微伏前置放大器
这种前置放大器设计可以放大微伏范围内极小的输入信号
因此，前置放大器必须提供一个显著的电压增益，以匹配输出到高保真放大器，这需要1000倍的信号电平。由于输入信号可能以每八度6dB的速率上升，前置放大器也必须提供均衡。然而，在不断增加的音频频率，低微伏频率是低效的，需要相当低的滚转。Q1和Q2用于典型的两级直接耦合共发射极放大器，C3和R4提供频率选择性负反馈。
此外，输入级的中频电压增益调整在46dB左右。在这种低输入电平下，显然需要低噪声晶体管(如BC109C)来获得优异的性能。它还有助于在低集电极电流(约200uA)下运行Q1。Q3作为一个低增益共发射极级，提供额外的放大。R9增加负反馈来调节Q3的电压增益，给定值产生约14dB的增益。
