该4瓦LED驱动器是一种通过使用IC LM338的恒流电路安全地照亮4瓦LED的设备。
我们知道，集成电路LM338在控制电压和电流水平方面是一种高度通用的器件。
电路配置
在本设计中，设备配置为自动电流控制模式。
白光led特别需要一个尺寸良好的输入，技术上，这些led的电流必须严格控制。
通过连接它的ADJ引脚与输出，确保在输出处的电流被ADJ引脚持续监测，并且不允许超过由0.6欧姆电阻设置的预定水平。
该设备可以支持至少3安培的电流通过它，因此很容易兼容驱动1到5个1瓦led，每个都有自己的电流限制电阻。
电流限制电阻可以试验，可能较小的值可以尝试增加亮度水平的led，但任何低于50欧姆不应该尝试，因为它可能会造成永久性的损害led。
电路操作
lm338 IC的输入可以来自一个稳压直流电源，能够在3安培或更多的情况下提供12伏电压。
该IC LM 338应该安装在散热器上，以获得更好的性能。
输入二极管应该额定在3安培，所以1N5408适合应用。
如果电路打算在室外工作，输入可以从一个12v电池，就像汽车电池。
因此，所提出的4瓦LED驱动电路特别适用于汽车内部照明，例如车顶灯等。
极限电阻的计算
如果连接一个4瓦的LED，选择电阻值的公式是R = 1.25/LED电流。
这里，LED电流= 4/3.3 = 1.21A
因此R = 1.25/1.21 =大约1欧姆(0.6是不正确的)
R瓦= 1.25 x 1.21 = 1.5或2瓦
对于4个1瓦led，总电流为300mA
因此R = 1.25/0.3 = 4欧姆

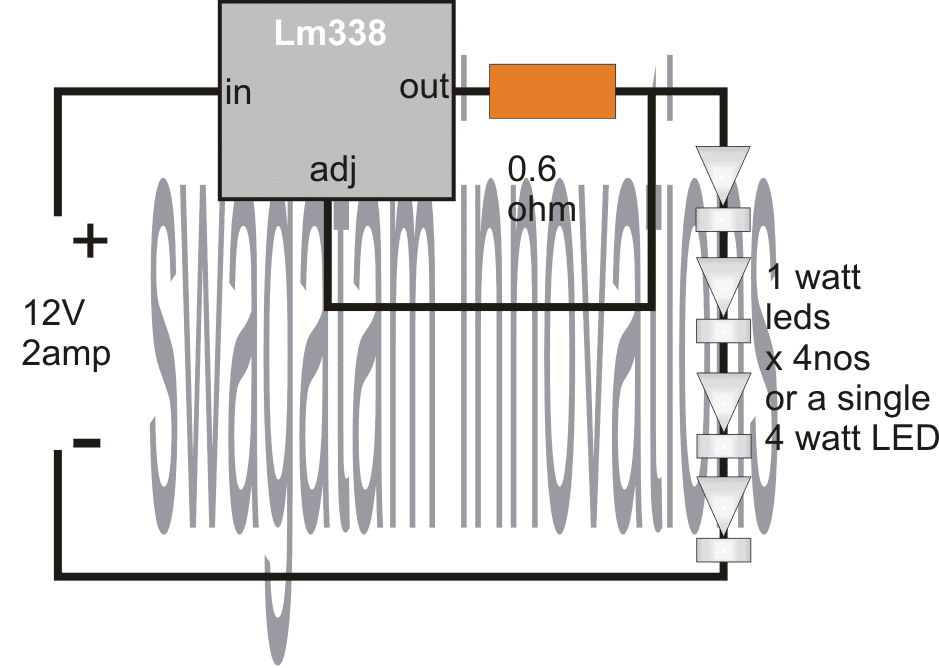

线路图
你也想做一个无变压器的SMPS版本的1瓦到12瓦的LED驱动电路
使用两个led的两个串，每个，并将它们在上面显示的电路的输出并联。
根据给定的公式，可以计算出电阻的大小。
请提供3w自动应急灯的电路，这个电路需要多少个LED
你可以试试这个电路:
//www.addme-blog.com/2013/02/make-this-automatic-10-watt-to-1000.html
嘿，现在的....怎么样它是否与电压.....保持恒定?
电流是恒定的，而不是电压，电压需要从源头恒定。
请问，先生，如果我把ic设为5v，使用一个12v 300ma的输入，ic338可以输出多少电流?我能得到相同的300ma电流在输出?
你会得到完整的300mA，不会受到影响。
你的博客很有用，也很令人愉快
你能帮我提供变压器少5w led的交流电路吗
谢谢satheesh，你可以尝试以下设计:
//www.addme-blog.com/2014/02/simple-1-watt-to-12-watt-smps-led.html
非常感谢，先生!我要试试。
你好，先生，我需要你的帮助来设计一个LED驱动从汽车电池。
输入电压将在8到16V之间，所需的输出电压是恒定的24V和950 mA电流(如果可能的话，然后需要一个非常低的值电容)
谢谢你先生
您好，您可以尝试以下概念:
//www.addme-blog.com/2014/11/12v-car-laptop-charger-circuit-using.html
您好，先生，我需要您的帮助设计一个LED驱动电路，运行两个10W LED串联，正向电压为10- 11v，电流为850-950 mA。电路的输入将是一个电压范围从8到16V的汽车电池。
预计输出是恒定的24V和850-950 mA，请帮助我先生。
非常感谢。
你好，你可以简单地在源电压和LED之间连接上面解释的LM338电流控制器，并实现所需的结果，但是在8V时LED会变得很小…
但要确保led在并行....
并将LM338电阻最大限制电流为1.8安培
你好，我喜欢连接4个1瓦led (3.3v, 300mA)与12v铅酸电池。所以它需要一个4欧姆的电阻(R=1.25/0.3= 4欧姆，R瓦特=1.25 *0.3= 0.37瓦特)。那么为了更安全电阻的瓦数应该是多少呢?1/4瓦还是1/2瓦?
为了安全起见，应该是1/2瓦。
我要用12v电池。如何得到一个恒定的12v从电池连接4x1w led?因为13.5v的电池会充满电吗?
如果你把4个LED串联在一起，那么13.5V就完全没问题了，但是为了控制电流，你可能需要在13.5V光源和LED串之间添加以下概念
//www.addme-blog.com/2013/06/universal-high-watt-led-current-limiter.html
先生,美好的一天! !你们有用于IC m74hc595bl的led电路吗?tnx先生
Hi Jindro，我没有使用M74HC595的电路，但是它的功能看起来很像IC 74LS164，你可以看看下面的文章，看看它是否满足你的要求?
//www.addme-blog.com/2014/08/knight-rider-led-scanner-circuit.html
你真是个天才，天生就有电子产品的天赋。愿上帝永远与你同在。感谢分享你的知识和理解，我们很感激。先生，我想让你给我设计一个电路或者一个电压升压器原理图，可以将1v放大到15v，至少可以输出30a以上的电压。再一次，保持祝福。希望能尽快收到回信。谢谢，我们爱和欣赏您的工作.....
Hamzah感谢你!我很高兴你喜欢我的网站!为了从1V电源得到15V 30安培，1V电源必须至少有450安培或更高的容量。你有1V电源的高电平安培吗?如果是，那么有可能创建一个
