如果你正在寻找一个简单的电路测试连续性在电线和长导线中，所解释的电路是你可以尝试并可能满足你的要求的电路。
什么是连续性测试仪
连续性测试仪是一种用于识别特定导体的正确连续性的设备。或者换句话说，这个设备可以用来跟踪故障或休息在一个特定的导体或电线中。
该设备实际上是一个简单的LED和一个单元电路，其中LED通过导线将单元电压传递给LED来进行切换。
如果导体没有断，电池电压通过它循环，到达LED完成电路，并在这个过程中照亮LED，提供相关信息。
如果导体内部断开，电池电压无法完成电路，LED保持关闭状态，表明故障。
1)使用一个LED和电阻

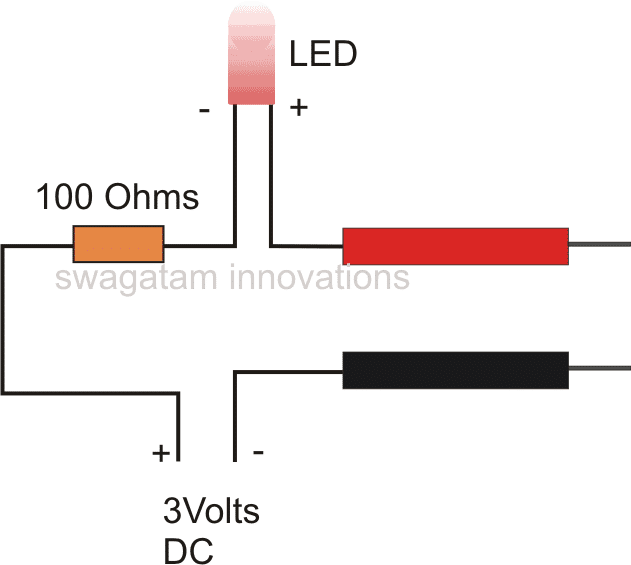

第一电路图显示了一个非常简单的连续性电路，其中仅使用与3伏源一起设置的LED /电阻。
探针连接在电线的两端或需要检查的导体上。关于导线状态的结果如上所述。
然而，该电路非常原油，无法检查大电缆网络，其中馈电电压可能基本上落在路径中，并且可能无法正确地照亮LED。
为了检查复杂和大线或电缆束，可能需要多敏感的电路。
2)使用两个晶体管
下一个电路显示的配置是非常坚固和高度敏感的。
此外，线端可以通过手指触摸检查，这简单地避免了来自连续性测试仪的冗长的刺激。
该电路采用一对廉价的高增益晶体管，它们以这样一种方式耦合在一起，使电路的总增益变得非常高。
即使是几毫升伏特足以使电路进行并照亮LED。

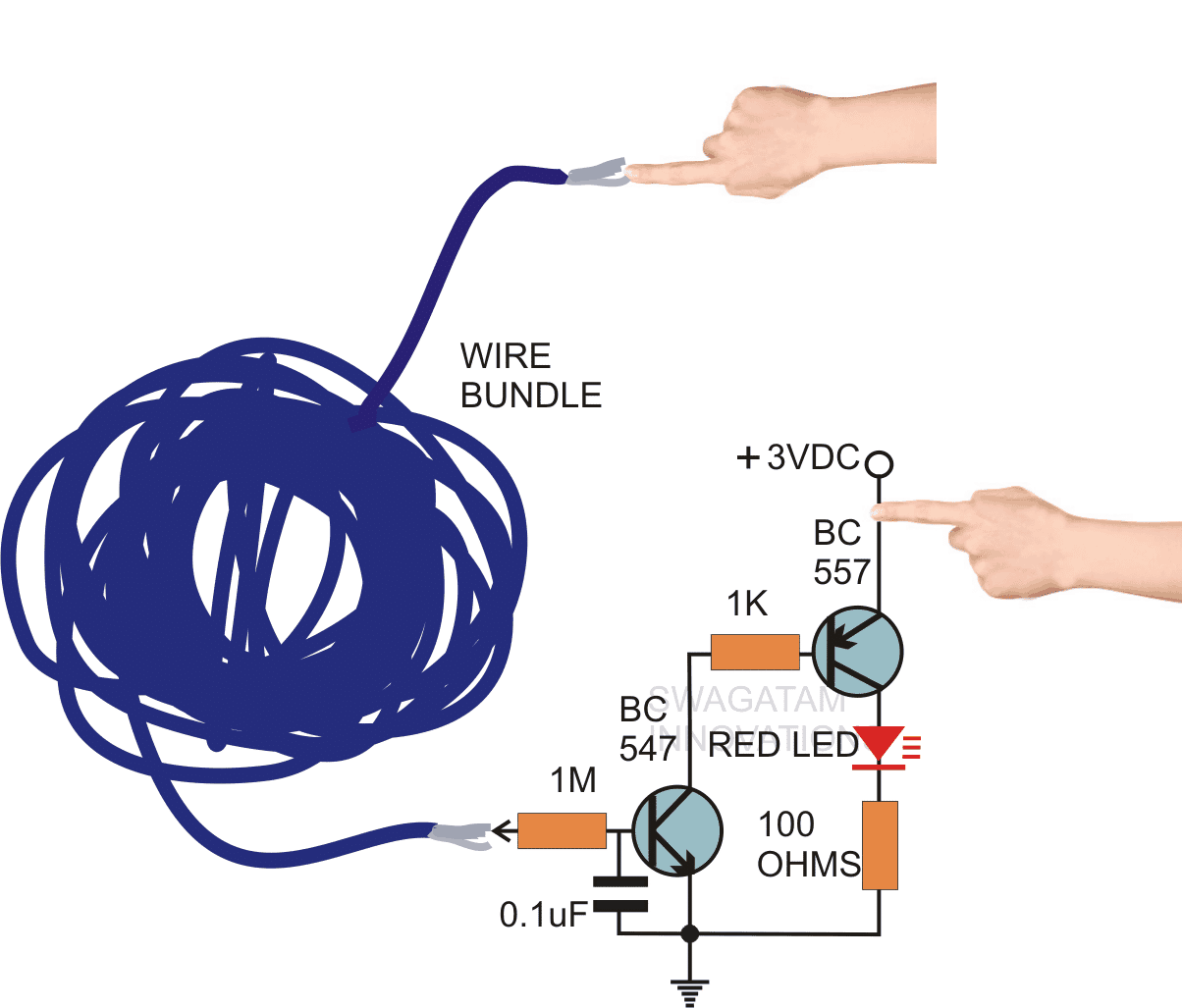

连接可以在图中看到，如何通过简单的手指触摸操作，甚至可以在几秒钟内识别出大电线束的状态。
如果线束没有断裂，LED就会亮起来，如果线束在某个地方打开了，LED就会完全关闭。
这个灵敏的电路也可以用作线路测试仪，用手握住3伏特点，1M端被触摸到需要测试的线路存在点。
相位的存在，亮起LED，反之亦然。
视频演示
3）使用LM3909

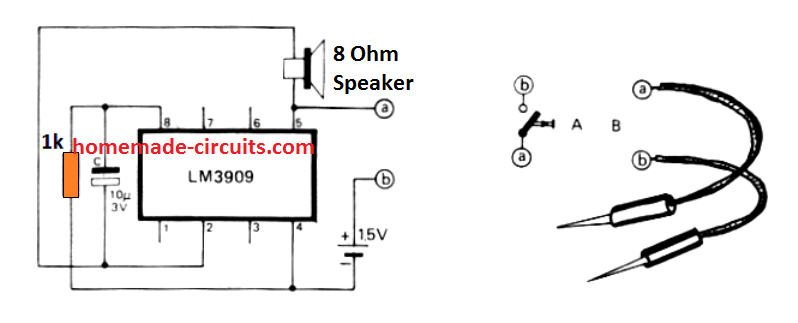

下面的微型测试器仅使用4个廉价的组件，并从AAA 1.5 V干电池运行。它可以通过连接到A点和B点的适当的测试探针，用于跨线束和电路网络的连续性测试。
经过一些尝试和错误的努力，你将能够完美地判断接触电阻通过比较声频水平的差异。这个单元的另一个伟大的应用可能是在一个迷你警报器的形式，或简单地作为一个莫尔斯电码实践，可以通过连接一个莫尔斯键之间的a和B。
4)简单的连续性测试电路使用IC 555
在接下来的第二个项目中，学习如何使用555定时器制作一个简单的连续性检查电路。这个电路的特殊之处在于它没有使用晶体管，因此这确实是最简单的连续性检查器。
由Ankit Negi
我们都知道555定时器在电子学中的重要性。
在电子工业首次出现45年后的今天，它们仍然在使用，这使其成为我们日常电路的关键组成部分。
这个555个定时器不能为你做任何事情。从使用它作为时钟发生器到电压调节器。所以我们在这里，使用这种无敌IC制作另一个非常有用的电路。
我们已经知道，连续性检查器是一种简单的电子工具，用来检查电路两端的连续性。假设你有一根导线，你想要检查它的连续性。
所以你必须把它的两个终端连接到连续性检查器，如果电路中没有断路，它会指示(通过发光的led或蜂鸣器)，如果有断路，比什么都不会发生。
所需的组件：
1.一个555计时器
2.一个蜂鸣器（**如果您没有蜂鸣器然后使用LED）
3.9 v电池
4.一个4.7 k电阻
5.一个47k电阻器
6.1个10uf陶瓷电容器
7.一个0.1 UF陶瓷电容器

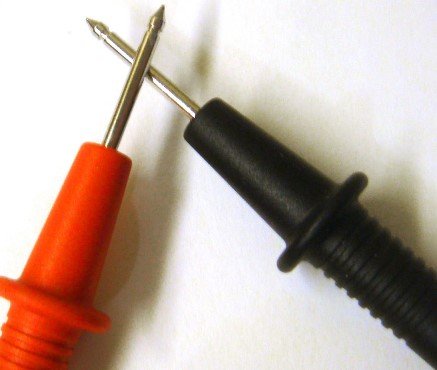

8.两个连接探针（红色和黑色）

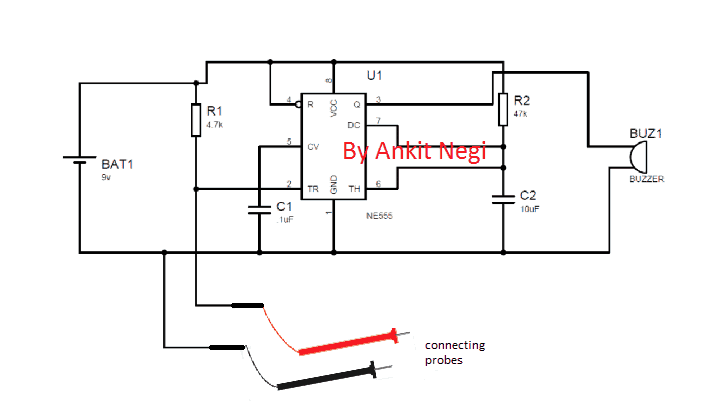

电路图：

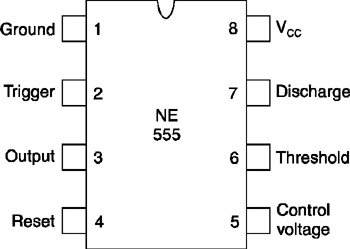

共有8个引脚555定时器如图所示的电路图，使连接如图所示，不要忘记连接电容器，因为他们是重要的任何其他元件在这个电路。
连接探针连接在触发端子(2)与地之间。
**如果您没有比Connect串联连接的蜂鸣器，而1K电阻代替蜂鸣器**
电路工作:
在我解释其工作之前，您必须知道这两点：
答：如果触发引脚处的电压小于施加电压的1 / 3V（在这种情况下为9V），则仅比输出为1（高）。
B.如果阈值引脚的电压大于施加电压的2/3v，那么电容(10 uf)开始放电，通过放电引脚(7)到地。
正如你可以在上面iC 555的连续性测试电路中看到的，为了检查连续性，你把电路放在探头之间(连接到触发终端和接地)。
情况1- 如果电路有休息
如果这种情况出现，则表示引脚2和接地之间存在无限电阻（开路），导致销2和接地之间的所有电压降，这明显大于9伏的1/3，因此（从第1点）我们得到0伏作为销3的输出，蜂鸣器或LED连接。因此，蜂鸣器不会产生表示电路中断的声音。
案例2.- 如果在电路中没有休息
如果出现这种情况,那么这意味着几乎是0伏特(短路)销2和地面导致所有4.7 k电阻上电压降,因此销2 0伏特就是明显少于1/3的9伏,因此(从1点)我们得到1伏特作为输出从销3蜂鸣器的连接。因此蜂鸣器会在电路中发出指示连续性的声音。
增强型连续性测试电路
你可能会认为你在仪表上获得了一个完美的读数，然后惊讶地发现，你实际上是在看线圈或低电阻系统?特别提出的增强型超连续性测试电路可以在处理这种情况时节省时间，并且可以额外验证高达150k的电阻。
怎么运行的

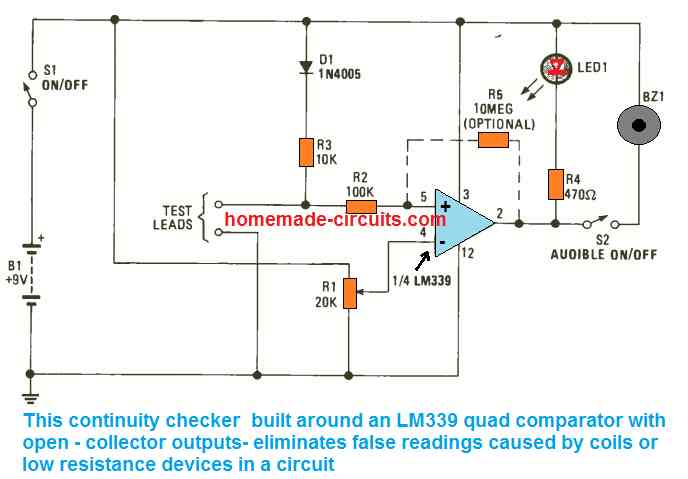

如图所示，参考电压(由电位器R1确定)放在IC的反相输入端(LM339四分之一比较器)。
电位器R1可以是修剪器类型可变电阻，万一您打算使用设备进行连续性测试，R1必须是用于简单调整的多匝类型。要检查的关系被放置在测试探针和地面上，以及横跨R2和R3的交界处。
部件R3和D1保护电路不受无意电压的影响。考虑到非反相输入具有高阻抗，R3的交点就比例而言几乎和非反相输入一样。
一旦引脚5处U1的非反相输入电压低于反相输入电压，输出就变低。这导致蜂鸣器变得活跃和鸣响，显示连续性。电位器R1调整蜂鸣器触发和声音的限制。当通过R2 /R3结和地检测到电阻时，创建一个分压器，这是参考由电位器R1建立的分压器。
如果电阻是非常小的比较R1的值调整，蜂鸣器开始制造噪音。
如何调整
为了缩放和校准测试仪，您需要几个电阻;100欧姆和120欧姆。在测试探针上挂钩100欧姆电阻，然后开始调整R1，直到蜂鸣器开始发出噪音。
接下来，钩起120欧姆电阻，并确保蜂鸣器保持完全沉默。在这一点上，连续性测试仪是固定的，用于检测任何低于100欧姆的电阻。这些组件的值都不是关键的，电池电压也不是关键的，因为比较器只配置了电压比而不是特定的值。
智能连续性测试仪
目前可用的大多数连续性测试器都容易受到错误结果的影响。他们不会故意显示错误的结果，但是当他们发现一个小的阻力时，他们仍然会向你展示可能存在的连续性。下面的连续性测试单元采用了一种不同的方法。如果有连续性，它会告诉你同样的事情。

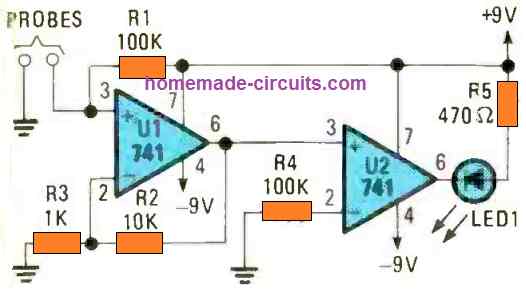

但在低电阻期间，通过电子元件，电路可以确认，太没有故障。参考上图，我们发现电路使用了一对741 opamp。短路测试电流小于200uA。它能检测到低于10欧姆的电阻值。最甜美的是，当它遇到PN结或二极管时，它永远不会故障。
我们如何降低该电路的敏感性？是通过将1米电阻改变为较低的值？
你可以在0.1uF电容的平行上增加一个1M的槽，用来设置灵敏度电平。
这个电路非常灵敏。我把灯换成了蜂鸣器。它甚至可以跨越1M的电阻工作。当测试连续性的导线的电阻小于100欧姆时，这个电路能调整为嗡嗡响吗?
是的，这是一个有效的点，要解决这个问题，你可以尝试添加一个10k或100k预设，无论哪个更适合BC547晶体管的基极和发射极，或与0.1uF电容并联....然后你可以适当地调整它，以获得所需的灵敏度。
LED可以用蜂鸣器替换，以获得可听指示
嗨，谢谢你的帖子。0.1uf电容的电压是多少
谢谢，ariz，这是50V的
我可以将BC557晶体管替换为另一个PNP晶体管
和BC547其他NPN
是的,这是可能的
你好先生,
我希望为终端块进行连续性检测，并在完全连接某些东西时提醒用户。我在另一篇文章中尝试了我认为已经用两个晶体管和电阻评论的另一篇文章。但是当检测到连续性时，在未检测到的时间内时，它需要一段时间，因为它是接线盒的12-9伏源，并且它也由MOSFET控制。我正在寻找一个解决方案，并想知道一个分压器是否是LED，它应该能够在模拟PIN销钉上检测连续性，并且一旦拆下就可以立即检测到连续性。
这是另一篇文章的链接(我引用的原理图是最后一篇有两个晶体管和电阻的文章):https://www.brighthubengineering.com/diy-electronics-devices/67224-build-yourself-a-simple-continuity-ter/
谢谢你的帮助。
你好，纳维德，是的，这可能可以通过一个电阻分压器和一个LED来解决，但需要一个电源通过一个电阻馈送到端子块。当这个电压通过连续性接地时，LED就会亮起来
如果电压将被读取到一个模拟引脚，这是电路的目标，这是否也能工作?谢谢你的帮助。
这很难符合在不检查另一侧的原理图
