本文解释了一个非常简单的数字面板式电压表电路，该电路使用单个IC L7107和一些其他普通元件。该电路能够测量高达2000 AC/DC V的电压。
关于IC L7107
由于IC L7107形式的A / D电压处理器芯片的可用性，使得这个简单的数字面板电压表电路特别容易。
感谢Intersil为我们提供了这个奇妙的小IC L7107，它可以使用几个公用阳极7段显示器轻松地配置成一个大范围的数字电压表电路。
IC 7107是具有内置处理器的多功能，低消耗3和1/2位A / D转换器IC，例如七个段解码器，用于显示的驱动器，设置参考电平和时钟发生器。
该集成电路不仅适用于普通CA七段显示器，还适用于液晶显示器(LCD)，并为连接的LCD模块内置多路后平面照明器。
它确保自动零校正输入小于10uV，零漂移输入低于1uV/oC，最大10pA的偏置电流输入和交叉误差小于一个计数。
该IC可以设定高至2000 V AC/DC，低至2mV，后者使得该IC非常适合测量来自传感器的低输入，如测压元件、压电传感器、应变仪和类似的桥接传感器网络。
换句话说，该芯片可以简单地配置为制造产品，如数字秤，压力表，电子应变片，振动探测器，冲击报警器和许多类似的电路。
不用说，IC L7107也可以装配成一个简单而精确的面板数字电压表电路，这是我们目前感兴趣的。
电路操作

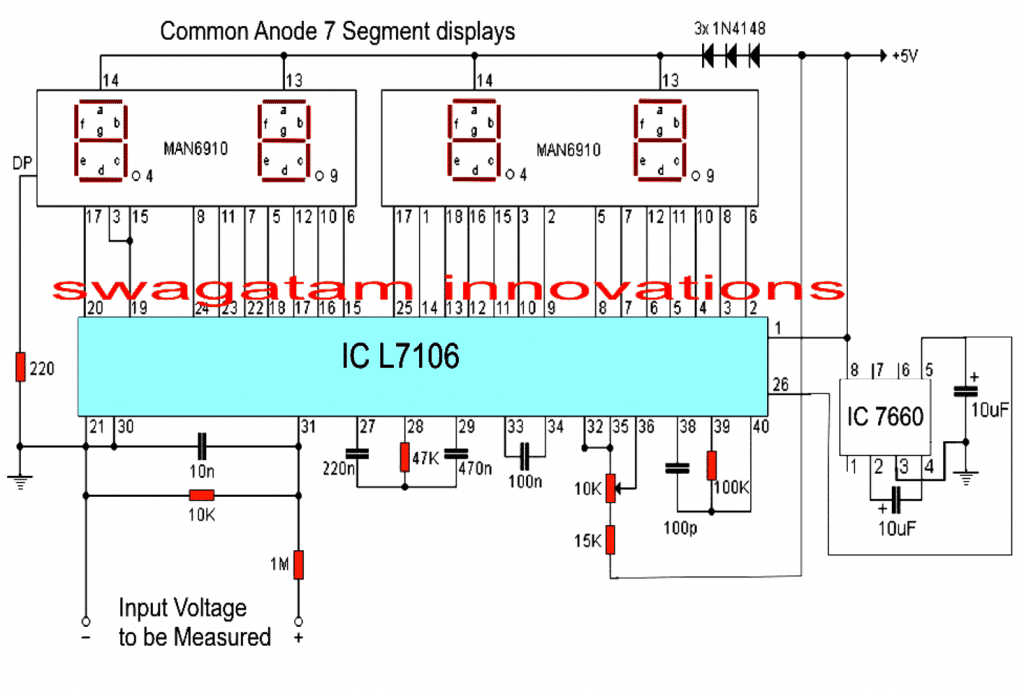

参考下面的电路图，该装置是一个成熟的数字电压表电路它可以用于测量从零到199伏的直接电压。
只需改变与输入端串联的1M电阻器的值，就可以适当地扩大或缩短范围。在1M的情况下，该量程提供了199.99V的满量程，在100K的地方，该量程将变成19.99V满量程。
该电路需要用于操作的双+/- 5V电源，这里可以从标准的7805 IC调节器电路中严格获取+ 5V，通过IC 7660自动创建-5V，并馈送到IC L7106的引脚＃26。
三个1N4148二极管串联在显示器供电线路上，确保了显示器的最佳工作电压，以正确的强度照亮它们，但对于更亮的照明，可以根据个人喜好试验二极管的数量。
PIN＃35/36的10k预设用于正确校准电压表，必须设置为沿着引脚＃35/36的恰好1V。这将设置电路，用于根据给定的规格准确地显示测量的幅度，以及IC的数据表。
零件清单
所有电阻器都是1/4瓦的，除非另有说明
- 220欧姆- 1
- 10 k = 1
- 1米= 1
- 47 k = 1
- 15 k = 1
- 100 k = 1
- 预设/微调10K = 1
电容器
- 10nF陶瓷盘= 1
- 220nF陶瓷盘= 1
- 470nF陶瓷盘= 1
- 100nF或0.1uF陶瓷盘= 1
- 100pF陶瓷盘= 1
- 10uF/25V电解= 2
半导体
- 1N4148二极管= 3
- 7段显示MAN6910或同价= 2
- IC l7106 = 1
- IC 7660 = 1

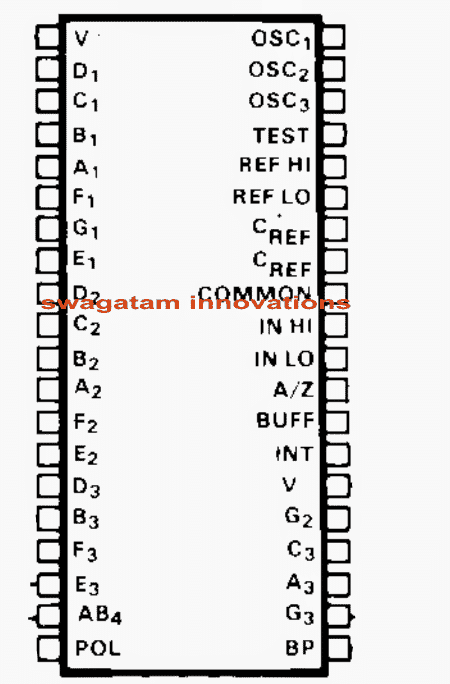

与3又1/2数字液晶显示器接口的IC L7106的引脚细节。
不要使用锅，而是使用预设，它更坚定，并将保持设置完整，如果可能在设置完成后胶合。
您可以参考IC的数据表，检查该选项是否在其中启用。
嗨Swagatam
我对ICL7106的连接感到困惑，以3.5位LCD（H1331C）。
a)在哪里连接IC的引脚19 (AB4) ?
b)在哪里连接IC的引脚20 (POL) ?
c）在其中连接IC的引脚21（BP）？
d) LCD的8号引脚(DP3)用于什么，连接到哪里?
e) LCD的12引脚(DP2)用于什么?连接到哪里?
f) LCD的16引脚(DP3)用于什么，连接到哪里?
g）连接LCD的引脚1（COM）和引脚40（COM1）的位置？
如何使用此电路来测量频率先生？
直接将输入信号送入电压测量端子??
我有4个。7段单液晶显示器(每个有10条腿)与我。它们能用吗?如何将它们连接起来?
是的，将频率计输出连接到显示的点，并调整预设的10k，以校准已知的频率值。
您将在线指示显示屏的数据表并识别引脚，然后与上述电路集成。
没问题，先生。但我有一点怀疑。
即使我caliberating这个电路与一个已知频率的信号,会为另一个信号在不同频率相同但拥有相同的峰间电压的一个闻名,因为它是不运转频率电压转换器,亦即表示电路的功能只是作为一个电压仪。如果我说错了什么，先生，请纠正我
也告诉我是否可能调整读数到50当50赫兹馈电(我认为只有电压等效将显示)
Subhramanyam，上面的电路是一个电压表而不是频率表，所以你不能直接给这个电路提供频率，正如上面的评论中提到的，根据你之前在“简单频率表”文章下的评论，您必须将频率计电路输出与上述电路集成，以获得数字读数....我想这就是你在第一个评论中问的问题，对吧?
．．使用IC 555的频率计电路可以轻松地从10Hz读取到10kHz，所以50Hz不会是一个问题。
我期待您的回复，先生!!!!!!
嗨Swagatam
是否有可能转换/修改数字交流电压表以用作直流电压表？
交流电压表便宜，各种尺寸可轻松提供。
嗨Abu-Hafss,
我不确定如何使一个均方根检测器，没有这将是不可能转换交流表到直流。
你好,
我用了同样的IC。但是，我的输入是4-20mA，输出是显示-30到120的指示器。
可以在7段中显示-30吗?
你有什么想法怎么做？
非常感谢您的帮助。
嗨，应该有一种方法，但我不知道如何做到这一点。
它只显示一个点在第二个显示没有别的
你施加了任何输入电压吗?
你好先生，
作为一个非常初学者，困惑的是ic 7106的引脚36是如何连接的，我认为是在两个电阻之间给出的。是吗?
先生，预设应该连接到哪里?
你好坦玛，
Pin36连接到预设的滑块臂上。
预置有三个引脚，中心引脚到pin36，其他两个引脚连接pin35和15k电阻.....
先生,
它真的很出色。我太喜欢它了，我已经买了所有的零件。这里我没有得到ICL7106。但是我得到了ICL7107，他们告诉我它类似于ICL7106，我需要知道我如何连接它与7段显示，它是像你的指令编号，基本上我考虑从左边和连续从右边1引脚。像IC引脚，也许它不是正确的方式，在IC和7段显示之间的引脚连接。请我需要知道关于7段显示引脚设置配置。
谢谢currentviews,
获得信息的最好的地方是查看它的数据表。
请键入“数据表”与“零件号”或简单的“7段显示数据表”在谷歌搜索......，你将得到关于相同的全面信息。
这种集成电路在印度的价格是多少?
不知道，抱歉
你好先生
这种集成电路在印度，尤其是班加罗尔有吗?它的成本是多少
问候
你好Sinu，它在孟买提供，我不确定其他州或班加罗尔
你好先生
谢谢你的回复。你能告诉我孟买的地址吗？
问候
在拉明顿路(格兰特路)有很多好商店。
谢谢您的回复，为什么叫3.5数字显示?
先生它是直接连接到发电机组的交流输出电压来测量它的输出电压还是只用于测量直流电压?
将交流电转换为直流电，然后在引脚#35/36上预设的10K可用于正确校准电压表，必须设置为在引脚#35/36上恰好出现1V。这样就建立了准确显示馈电幅值的电路。
该电路可以用于测量家用交流电源吗??？
是的，在适当整流和计算输入电阻后
抱歉，如果这个评论张贴了不止一次。我很难把它交出来。
我想知道这个电路是否可以将读出的电压输出到Arduino而不是led上?我希望Arduino能够读取电压，并存储值作为一个程序中的变量。
这能满足需求吗?
对不起，我不知道该电路如何配置Arduino ...
先生,
我有一个数字电压表，测量24伏直流。
当它是新的，然后电压测量ok。但2个月后，显示电压读数波动。我是说它显示25 32 47伏等等。
如何停止显示错误的错误？
Nitin，如果它有一个选择开关，那么问题可能是在开关中，只要快速地向上/向下移动它，然后检查响应....松动的探针连接器也可能是一个问题，所以您也可以检查它。
如果这些是可以的，那么你的仪表肯定会发生故障。
我能接口它与任何微控制器(8051或AVR)?
是的，你可以做到...
先生
您使用两个7段显示。如果我想使用一个7
段显示. . !我应该做什么......先生，我使用一个可变直流电源单元，但我没有数字伏特显示的ckt图。
爸爸，我不认为这个集成电路有一个单一的显示器是可能的，因为集成电路是专门设计来驱动3.5位显示器的
谢谢你的夸奖。
你好先生
我想测量0.001V - 5V，哪种IC适用于此（模数转换器），这是可以测量该电压范围
你好阿尔文，数字将显然更好......，你可以用任何优质的DMM测量这个范围
谢谢你做这样的网站。我爱它。然而，有一个问题，一个单独的炸弹将是可怕的。我又老又瞎。很难看到组件的值。我想它们是电容器，但" n "把我弄晕了。请开导我。谢谢你，先生。
非常感谢你喜欢我的网站!我已经添加了零件清单供你参考!
“n”表示纳米，或纳米法拉(nF)为指定的电容器。
尊敬的先生，
IC 7106用于驱动LCD显示，而7107用于7seg LED显示。在你的电路中，我想知道IC是否可以提供足够的电流为7 seg LED显示?电路是只能在双电源电压下工作还是可以在单电压下工作?
谢谢，最好的问候，
LamNH
亲爱的林，电路将工作，如果连接正确，如图所示。
标题是“使用IC L7107的数字电压表电路”，但该电路显示的是IC 7106。这是corect吗?请确认。谢谢!
除了数字显示器，它们都有相似的功能，所以你可以根据显示器使用它们中的任何一个。
你好。一直是良好的解释和良好的项目。与此同时，我有一些问题：
—通过设置Vref = 1v，然后将最大vinput设置为2v。不是吗?
-横跨引脚30和31的分压器在这里用于设置电压表的范围。那么它是正确的，删除1M电阻将允许有一个范围2v(等于最大vinput) ?
-在2v范围的情况下，mv的分辨率(精度)是多少?
再次感谢。
你好，对不起，我不记得IC的工作和规格了，它是很久以前写的。
我认为集成电路的数据表会有答案。
嗨Swagatam,
我有两个问题:
1.为什么我不能在这篇文章下留下回复“使用Arduino无变形交流电流表电路”？这是一个网站错误？
2.仍然参考“无变形交流电压表电路使用Arduino”它可以处理多少电流？它可用于测量2500W真空吸尘器等家居设备？
嗨Davide，它不是一个错误，因为我不是Arduino的专家，因此无法回答相关问题。
电流与电压表无关。只要电压在仪表的最大规定范围内，电流可以是任何值。同样，它可以处理任何瓦数，只要电压在指定的最大范围内
它会工作，如果我使用4单7段显示?我所在地区找不到MAN6910
如果引脚是正确匹配的，那么它可能工作
连接到7106的销26的电解（10mfd）是错误的方式。这是IC7660引脚5的负电压输入引脚。
好的，感谢您的反馈，它将帮助读者适当地纠正原理图。
嗨，这个电路能测量交流电压吗?
嗨，对不起，这个电路不能测量交流电压
ouh，但我看过你回答说他愿意使用这次电路的有人评论，为房屋保持交流电压吗？你能引导我吗？
你可以测量市电交流电压经过整流器整流后，但它不会显示市电的有效值，而是将显示峰值，这意味着，一个220V交流输入的读数将是310V，等等。
