遥控测试电路

我们都使用远程控制手机来控制各种家用设备，如电视，AC，音乐系统，窗帘等，有时我们似乎遇到了这些设备的问题，甚至偶尔会出现新购买的遥控器单元似乎发生故障，并识别问题变得非常困难。

这个简单的2个晶体管电路将允许您检查任何遥控手机的响应，并帮助您验证它是否正常工作，或者需要用新的方式替换。

电池电量或松散电池连接的大部分时间都成为原因导致遥控手机故障的主要问题，但是如果您安装了新的电池并且设备仍然没有高效工作，那么这可能是这种简单的远程测试仪电路用于识别故障。

使用双晶体管电路

电路图

视频剪辑

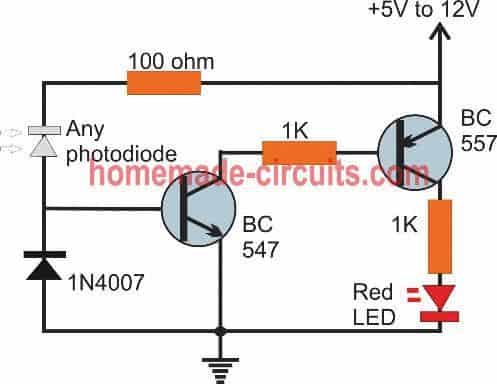

可以在上图中看到使用仅2个晶体管的简单远程测试仪电路。设计的工作是自我解释的。

当遥控手机的按钮被按下并指向电路的光电二极管时，光电二极管开始进行，允许几MV通过它。

毫伏中的这些微小电信号到达NPN BC547的基础，该基部BC547响应这些信号并反过来开始进行导通。然而，在这个阶段，其扩增显着低。

因此，另一种形式的BC557晶体管与集电极BC547连接，以增强或提升放大到足以照亮指示LED的水平。

来自光电二极管的放大信号最终被提升以照亮连接在BC557的集电极和地线上的连接的红色LED。

LED亮起并根据遥控器的内部脉冲波形或编程信号代码开始闪烁。

1N4007确保了来自杂散信号的一定程度的过滤，并有助于LED在待机位置期间保持关闭。

如果环境光入射在光电二极管上，您仍然可能会发现LED暗中发光，因为所有形式的白光都有一定量的红外波形，可以影响光电二极管性能。

使用opamp电路

以上设计还可以用opamp电路进行实验，如下图所示:

视频剪辑

上面使用opamp的远程控制测试看起来也很简单。

这里采用普通的opamp 741来检测。它被配置为比较器。其反相输入引脚＃2用作参考电平，并通过固定连接的预设来设置。

光电二极管可以看到连接在非反相引脚#3和正极线。

预置被调整，以便在正常情况下，当光电二极管接收不到信号时，引脚#6的LED保持关闭状态。

这实际上是非常简单的，只需要打开电源开关，开始调整预设来来回回，并将其设置在一个点，LED只是保持关闭。

接下来，将电视遥控器手柄指向光电二极管，按遥控器的任何按钮，你会立即发现LED闪烁响应遥控器的编码红外信号。

使用TSOP1738集成电路

TSOP17XX系列红外传感器是专门为红外遥控操作而设计的。甚至我们的电视机也使用这种多功能、高效的装置来感应和解码红外信号，并执行必要的命令。

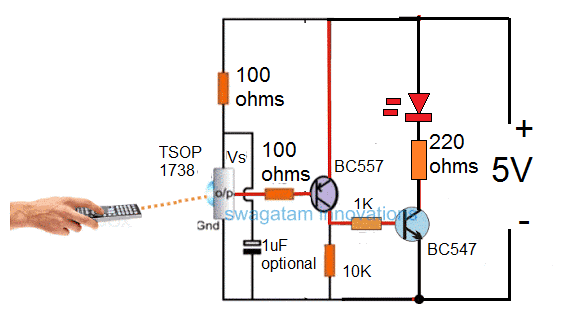

通过以下原理图，可以使用相同的IC构建简单的远程测试仪：

同样，使用TSOP1738的远程测试器设计显得非常简单。

的TSOP IC的连接布置是其标准形式，剩下的电路就像它一样简单。只有几个晶体管足以让电路以最通用的方式工作。

这个电路最大的特点是它不受噪音和环境光的影响，也不忘记它的灵敏度和范围。的探测范围实际上是令人作作的，你可以将遥控手机指向相对的墙壁，仍然可以从反射的IR光线上有效地响应LED。

以上所述的远程测试电路的目的是为了说明如何使用简单的红外电路来激活LED，以响应来自任何普通红外远程控制系统的红外射线。

LED可以很容易地用继电器替换，以根据给定的应用程序要求或根据用户偏好完成更复杂的作业。

有问题吗？您可以将它们放在下面的评论中，您的所有查询都将尽快解决。

使用CMOS门

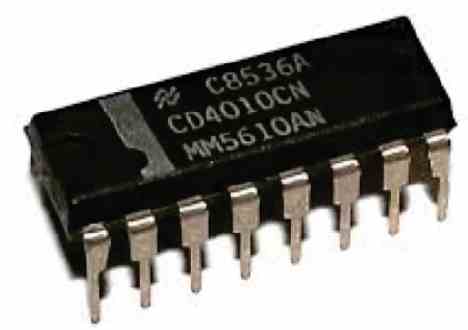

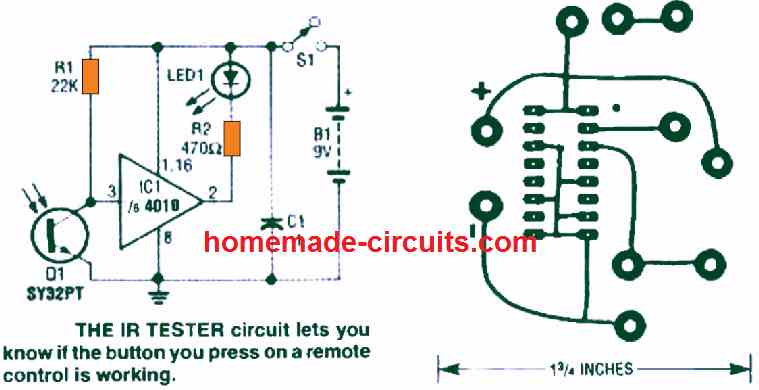

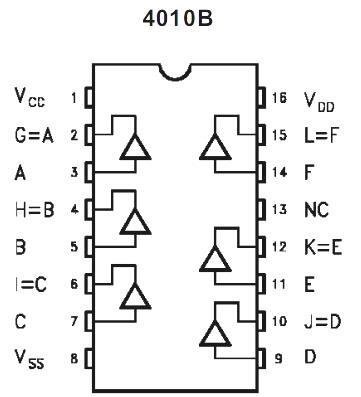

红外测试电路如下图所示。IR光电晶体管Q1通过远程控制手柄获取传输信号，并将其从CMOS IC 4010引导到单个缓冲门，这是一个非反相的十六进制缓冲agte。门输出用于驱动LED, LED闪烁接收到的信号，使用户能够理解遥控器的工作情况，并知道它发出的是真正的红外信号。完成的远程控制测试样机可以安装在任何适当的外壳内。

你必须将IR光电晶体管安装在一个可以快速检测到IR信号的位置，LED应该安装在一个很容易看到的地方。一个9伏的电池可以用来为电路供电，然而，如果觉得有必要，可以用交流电源代替电池电源。

单元建成后，测试人员可以检测您的红外遥控器是否存在任何技术问题。你只需要把遥控器对准红外光电晶体管，然后开始按每个按钮。如果遥控信号正常工作，LED将开始闪烁。
