学习一个超级简单的程序，使称重设备有用的测量较小的重量。
这个概念
这个概念非常简单，一束光允许通过一个线性彩色的缎带并落在LDR上。
色带在光源前的任何时刻的颜色阴影将取决于放置在弹簧加载机构上的重量。
亮度的相应变化转化为LDR电阻的相应差异，最终通过欧姆表读取，并确定等效重量。
就确定较小的重量而言，数字秤是不可或缺的设备。然而，这些小玩意可能过于复杂和昂贵，难以购买。
这里介绍的一种简单的秤设计思想保证同样精确，但非常便宜。
我们都见过这种机器在大多数店主和零售商中非常常用。
它用于确定出售给客户的各种材料的重量，以便根据机器上显示的重量对物品进行正确评级。
这台令人难以置信的设备甚至能够检测到放置在其上的最微小的重量大小，并在数字秤上精确显示。
是的，我们正在讨论通常用于称量较小重量（可能从毫克到几公斤）的磅秤。
简单称重销售设计vs商业设计
市面上的称量秤太复杂、太精确，因此也很贵。
这个简单的电子模拟衡器的设计是我自己设计的，非常准确，成本非常低，甚至一个外行都可以制作。
这个想法很简单——一个线性颜色的半透明的丝带，随着压力的增加而移动或下沉，一束来自光源的光束穿过丝带，落在LDR上。
LDR连接在一个欧姆表上，因此，当重量推动色带时，它滑下来并在一个特定的点上稳定下来，并在光源前面提供一个特定的对应色度。
灯光强度根据该阴影的暗度或亮度进行优化，LDR读取相应的灯光强度等级，并将其引导至仪表，以便通过其校准刻度盘直接读取。
称重电路的工作原理
让我们试着理解设计原型的实际功能:

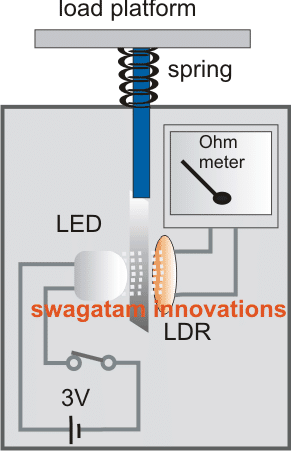

参考上面自制的称量电路，我们可以看到它的排列相当直接。形成系统的主要和唯一移动部分的中央支柱或轴通过机柜顶部表面上一个适当大小的孔。
该杆的外部端终端成一个平平台，形成的基础，以保持重量的问题。
杆和平台由位于平台和机柜顶面之间的弹簧以刚性姿势固定。
这个轴实际上是通过这个弹簧的。弹簧是必需的，以便重量得到适当的优化，一旦重量被移除，平台的水平就会回到原来的位置。
形成整个机构中心的线性彩色或深色半透明带连接到上述活动轴的内端。
此外，白色LED（用作光源）和LDR（光接收组件）的位置正好相反，彼此面对，并由色带分隔。
配置为欧姆表或电阻表的模拟动圈式仪表与LDR集成。
LED通过电池供电，在使用时开关为ON。LED产生的光束穿过色带，落在LDR上，根据色带的不透明度在仪表上显示相应的值。
当平台上没有重物时，弹簧机构将轴保持在一个位置，使LED光束路径上的色带产生最暗的阴影，因此仪表也会在其校准值上读取最小值或零值。
当秤上的重量被放置时，轴就会按比例倾斜，而色带向下滑动，在LED光束前产生线性变化的阴影，最后稳定到相应的较轻的阴影水平。操作立即转换到米上，以提供被测量的重量的等值值。
进一步简化称重机
在上面的例子中，很明显，主要的称量元件是弹簧，与任何其他形式的基于压缩的传感器相比，弹簧可以被认为是相当精确和持久的。因此，如果使用质量好的弹簧，我们可以假设输出在其整个生命周期内是非常准确和一致的。
基于上述联盟，我们可以向前迈进一步，使上述基于LDR LED的设计更加简单，如下所示。

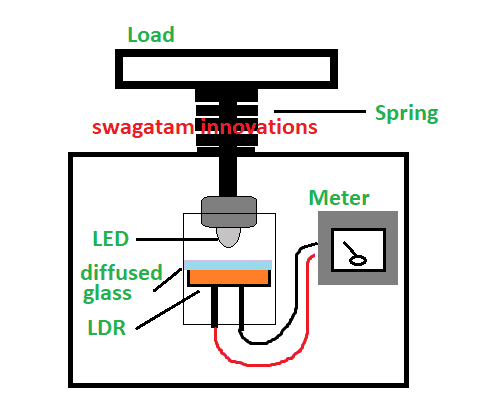

在上图中，我们可以看到一个固定在盒子上的弹簧机构系统，称重表面固定在弹簧上，负载表面的中心主轴进入盒子内部，并终止到一个LED点。
LED可以通过通过柔性电线连接的直流电源外部3V电源供电。
在LED下，我们可以看到一个LDR的位置，根据弹簧张力或负载引起的弹簧变化水平，LED可以靠近或远离该LDR。
LDR线与一个经过适当校准的欧姆计相连接。
这个秤是如何工作的
这个概念看起来很明显，很清楚，而且很容易解释。
在称重表面没有负载的情况下，弹簧将LED向上拉离LDR，使其保持最大可能的距离，从而使LDR表面的入射光最小。这种低照度在欧姆表上显示为几乎为零。
一旦负载保持在称重面上，根据负载的重量，弹簧向下按压，导致LED在指定位置靠近LDR。这导致LDR按比例改变其电阻，这可以在欧姆表上识别，并作为负载重量的直接等效读数计算。
我正在考虑最简单的方法来测量体重。我画了一个与你的设计非常相似的系统，但我意识到如果我们把负载的重心放在秤的中心（正好在弹簧上方，它可以完美地工作，但如果重心偏离秤的中心，就会出现读数错误。如果我们将其用于液体、大米等，或者如果放置的负载我是中心，它就会工作。
你觉得呢?我可能错了。
感谢分享
中心轴/弹簧机构应完全笔直，当重量不在中心时，不得倾斜，这样读数将是准确的
你好先生Swagatam
我对这个设计的建议是，我们也可以使用直角三角形狭缝或阴影作为阴影元素；这个三角形线性地通过或阻挡光束，用一个大尺寸的光电池或太阳能电池作为探测元件将很好地工作。谢谢，并致以最良好的问候。
好的，谢谢Hamidreza，然而，光电池或太阳能电池可能比LDR贵得多
嗨，斯瓦加坦，
我喜欢你的想法。实施起来很便宜。但是，从电子工程师的角度来看，我知道这个电路的精度很大程度上取决于半透明色带的线性颜色。我希望你在设计中考虑到这一点。
第二，你的光源。在整个测量期间，亮度必须保持恒定。
我希望你也考虑过这一点。
使用恒流源驱动LED应该确保LED的亮度非常稳定，无论如何都要增加成本。
谢谢你的主意，斯瓦加塔姆。
谢谢优素福,是的所有的点表示,你将需要考虑而做这个设计,另一个元素是春天不会线性操作,所以我们必须校准刻度盘通过一些实际的测试,并相应地设置拨号的范围。
谢谢这个主意太棒了。
我很高兴你喜欢它！！
