如何制作简单的毫欧元测试仪电路

我希望一个毫欧姆测试仪电路可用于测量印刷电路板上的电阻，以追踪短路组件。我看了几个设计，将几个想法结合在这个项目中。

亨利·鲍曼

电路操作

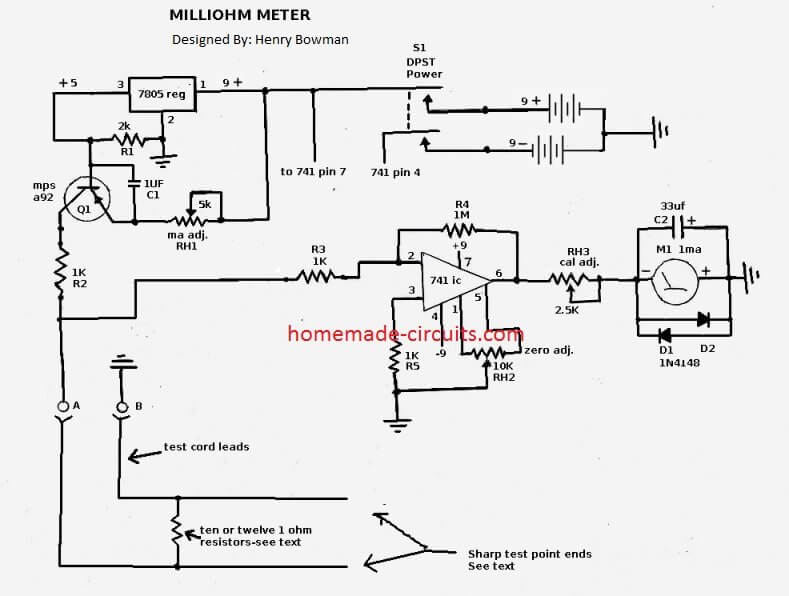

参考原理图，MillioHM测试仪由两个9伏干细胞供电。电源通过双极连接到电路，单掷开关S1。由于电压是纯DC，因此我没有添加滤波电容器。我没有添加LED以指示电源，因为仪表将在应用电源时向右移动。

7805稳压器和R1在Q1基部提供恒定电流和电压。有些设计使用齐纳二极管进行此功能，但7805也很棒。较大的电压+9与RH1串联串联到发射器，底座上的电压看起来为负极，允许发射器，基础，集电极电流。RH1通过Q1＆R2提供毫安的电流调整，以测试铅A.

电流不会超过Q1基部的恒流。在集电极侧也增加了R2，为Q1提供一些温度补偿。当电阻负载连接到测试引线端子A&B时，端子a的电压连接到R3和741 IC的输入引脚2。

R3和R4的组合确定了opamp的电压增益（R4 / R3 = 1000）。opamp的引脚2是反相输入，因此引脚6处的输出是负的。RH2提供将仪表归零到左侧。负电压通过RH3到1 mA全尺度模拟计量计。RH3提供校准仪表到右侧（满量程）。D1＆D2提供一些过电压保护。C2是可选的。

我添加了C2来减缓我的计程表移动。当电阻在测试点A和B降低时，电压也会降低到运放的输入端。该电表的工作原理与模拟欧姆表正好相反。只有10个1欧姆电阻并联在测试引线上，仪表将在满刻度向右，指示0.1欧姆。当一个零欧姆电阻连接到测试引线，仪表将移动到极左为零欧姆。如果你想提高电阻的灵敏度，把并联的1欧姆电阻从10增加到12。这将使满刻度电阻。08欧姆而不是。1。

施工详图

您需要最大的1MA或750UA仪表，您可以找到。我发现了一个来自旧汽车发动机分析仪的一个，5-3 / 4英寸宽，4-1 / 4英寸高（14.6 x 10.8cm）。它从满量程到零的大量传播。电阻器可以是1/8，或由于电流低而瓦瓦特。

组件可以安装在通用型PC板上或在穿孔板上的指点接线。我用晶体管和IC的插座，使它们更容易更换。“死虫”也可以使用，其中IC在直接焊接到IC引脚的电路板和电线上倒置。

如果你焊接集成电路和晶体管，一定要抓住每一个引线用尖嘴钳提供一个散热器的引脚。确保你把负的一边的表RH3电位器。仪表的正极与地面相连。RH1和RH3罐需要他们的中心连接针绑到正确的针。电位器连接与壶轴面对你。

RH2有电线连接到所有三个连接。在这个项目中，我再怎么强调完美焊接接头的必要性也不为过。该测试仪对电阻的微小变化非常敏感。三个电位器和电源开关应与仪表一起安装在外部。提供两个终端安装柱的测试引线a和B和两个连接线从pc板。

通过使用电缆连接或电缆夹，为测试帘线提供一些额外的应变消除，以固定外壳内的端部。测试引线应是绝缘铜绞合电线和大小的＃12 - ＃14尺。我使用了一根旧电锯的电源线。焊接必须在测试中融化，以确保良好的连接。测试引线应从底盘延伸16“（41厘米）。从底盘安装测试线上的十（或12）欧姆电阻约为8“（20cm）。

您选择的电阻器数取决于您需要的完整比例。十个将提供0.1欧姆的全规模，12个将提供.08欧姆全规模。电阻器可以是1/4或1/8瓦特。电阻器可以在放在测试引线上之前拼叠在一起，每侧焊接。

再次，确保在电阻器上有热的铁和良好的焊料流，导致测试引线上的铜线。在校准测试仪之前，不要使电阻器隔热，并满足您的焊接连接很好。完成安装电阻后，移动到测试引线的最终。从每个测试铅端​​部关闭大约1/2“（1.3cm）的绝缘。一旦准备好开机，请转到校准并按照逐步遵循措施以避免损坏仪表。

校准

这里假设您拥有连接到测试引线的1欧姆电阻，并且末端已被剥离。确保您允许足够的时间让电阻从焊接中冷却。采取两端的测试引线并将它们扭曲在一起。

上电前，将零电位计和刻度电位计调到中量程。把电位器调到完全顺时针的位置。记住，在你通电之前，零欧姆是在左边和0.1(或0.08)是在右边。接通测试仪的电源，观察仪表。如果偏转到左边，低于零欧姆，顺时针调整零点锅，直到指针在零。

如果它右转，则零点逆时针调整零盆，直到它处于零。拆下短路末端，仪表应移动到右侧。您将不得不调整Cal锅以使仪表右侧满量程。现在将短回到引线上，看看是否需要额外的零调整。如果您必须再次重新调整零，再次移除短路并重新调整Cal锅。重复一遍直到短路和删除短暂需要进一步调整。现在你有球场校准。

预校准后施工

既然您已完成预先校准，则需要将一些尖锐的金属末端添加到测试引线。这些可以是尖锐的钉子，或从垃圾设备中取出的尖锐测试探针端部。这些尖锐的末端的长度应约为英寸（2.5cm）。试验铅端上的绞合铜应缠绕和焊接金属销的相对端。同样，焊料必须彻底熔化，使其粘附到绞合的铜和销中。

您需要在测试销的焊接端提供收缩管或带。由于我们现在增加了引脚的阻力，因此我们需要再次重新校准。您需要使用良好的导电表面来将引脚放在校准上。

你可以使用一个印刷电路焊锡运行，一个铜币，或几层锡箔的导体。在测试时尽量避免接触针脚，因为皮肤接触的小交流电压可能会影响仪表读数。将测试针尽可能靠近地放置在导线上。

将电源打开到测试仪上，然后调整零罐，直到它寄存零欧姆（在左侧）。测试引脚可能需要一些压力以获得零欧姆。从导体中取出引脚，并检查仪表针以右侧的全尺寸。如果Cal罐需要调整，您必须再次重复导线并重新检查零。

当不需要通过短路或删除短路时不需要调整时，将完成校准。当测试导线鞭打或移动时，仪表指针应该没有移动。如果有这个问题，它是由于焊接连接不好。在测试引线，中点电阻，点A＆B上再次进行所有焊接接头，应纠正问题。

现在可以在测试绳电阻上安装某种类型的绝缘材料。现在，您需要用尽可能多的毕业来标记仪表面板。

对于1满刻度，3 / 4刻度是0.075，中刻度是0.05,1 / 4刻度是0.025。如果您的仪表上有空间提供1/8刻度，它将是0.012欧姆。由于我的仪表是如此之大，我能够使用12个电阻和。08 full scale， .04 half scale， .02 as¼scale和。01 as 1/8 scale。

如何测试

要使用该毫欧米仪表电路进行耐电阻，我花了2“（5cm）的焊料长度，并用钳子扁平到末端。我将测试探测器放在每个末端，仪表指针在零和.01之间的中途，测量.005欧姆。使用我的测试仪，我可以检测到电阻下降到.002-.003欧姆。

现在你可以在各种电子产品的印刷电路板上运行短裤了。我能够缩小电源板短到两个表面安装的功率晶体管，并排安装。有几个组件可能有问题，但通过阻力测试，我将问题缩小到两个组件。

我在一个剩下的时间内剪下了发射器，克服了第二个，短暂的发射器。每次使用之前，启动并让测试仪热身几分钟。快速检查全尺度和零欧姆校准，您已准备好拍摄。+9上的电流漏极约为30mA。-9上的电流漏极为2-3 mA。
