该帖子讨论了一种简单的超声波武器电路，也被称为USW，使用非常普通的部件，如IC 555和其他一些无源部件，产生所需的超声波耳穿刺声。
用USW控制犯罪
随着当今社会犯罪率的上升，尤其是针对妇女的犯罪，携带某种有效的武器已经变得非常必要。
然而，持有手枪等武器可能过于冒险和危险，因为它可能导致死亡或严重伤害，并可能引发法律干预。
在这种情况下，一个很好的选择是USW或超声波武器，它可以在不超过危险限度的情况下同样有效。
什么是USW
一个巴马会是一种装置或电子电路，用于产生刺耳的、令人不快的频率，可能会对攻击者造成强烈的干扰或痛苦影响。当目标是人类攻击者或动物时。
这种声音破坏者的放大频率通常在10至15kHz左右，具有横扫效果，类似于我们在白垩或石灰石上刮指甲时发出的声音(放大50倍)。
这样的USW设备在市场上已经可以买到，但是在家里制造一个USW设备真的很有趣，也很有用。
下面是一个简单的版本，它包含了一对IC 555用于预期的操作。所提出的超声武器电路可以理解为:
基本上这两种集成电路都被配置为稳定的多谐振荡器，但左边的一个被用作缓慢上升和下降斜坡发生器或三角波发生器。
电路操作
右边的IC 555连接成一个由1.5k电阻、P2和0.01uF电容决定的高频发生器。
从左边IC555的1uF电容上缓慢上升/下降的斜坡应用到右边稳定IC555级的控制输入引脚5。
上述积分导致右侧IC引脚#3处产生高频扫频电压，该电压馈送至由功率晶体管D40D5或任何其他类似NPN等效物组成的晶体管电流放大器级。
该放大电流进一步馈送至一对电感器，电感器将高电流转换为适合驱动高冲击压电传感器或蜂鸣器元件的高电压频率。
对于两个并联电感器，这里我们结合了普通无线电音频输出驱动变压器的初级电感器，串联电感器可以是任何类型，其值约为1000uH。
S4是按ON开关，用于触发电路运行。
S1是选择快速或缓慢扫描效果选项，S3是频率选择开关，选择时要确定最佳的频率范围。P2设置通过输出输出的最终频率。
调整频率扫描
P1用于校正所需的扫描速度。
整个电路工作在18V，更低的电压高达12V也可以尝试，效果很好。
由可充电镍镉电池制成的电池组非常适合这种超声波武器应用。
整个装置必须安装在塑料外壳内，塑料外壳由塑料管制造而成，其形状类似手枪，S4位于触发按钮位置。
压电片必须装配在漏斗口内，并将整个组件固定在上述预制的枪管尖端。

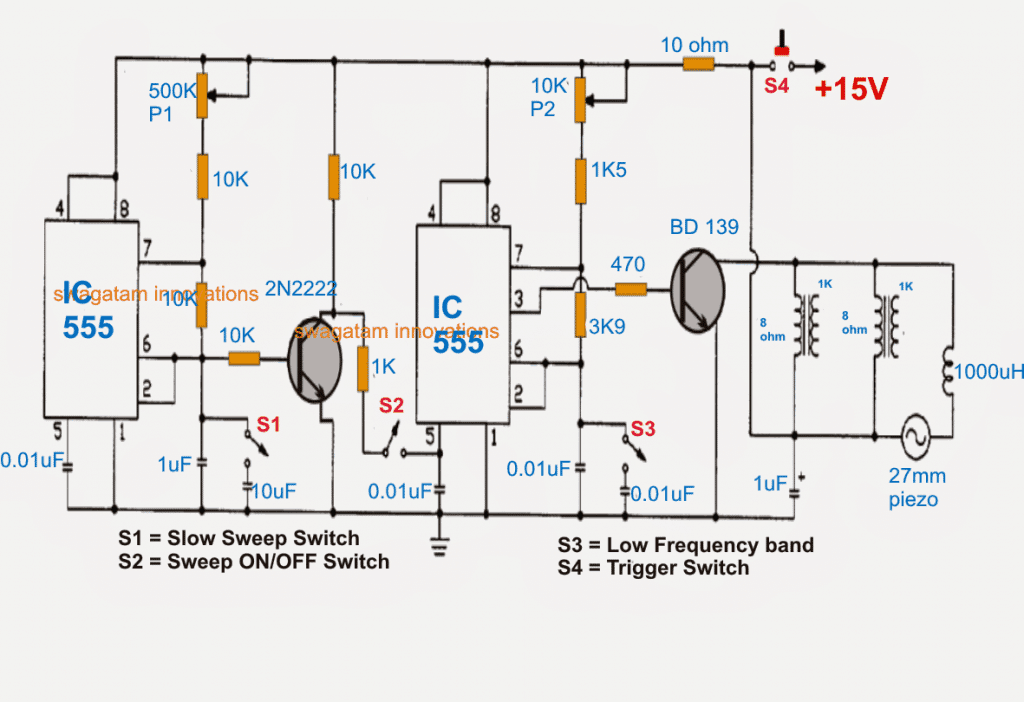

声波毁灭者电路图

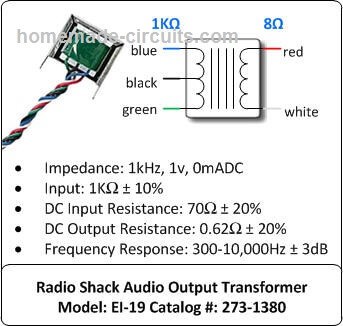

传感器驱动器线圈详细信息

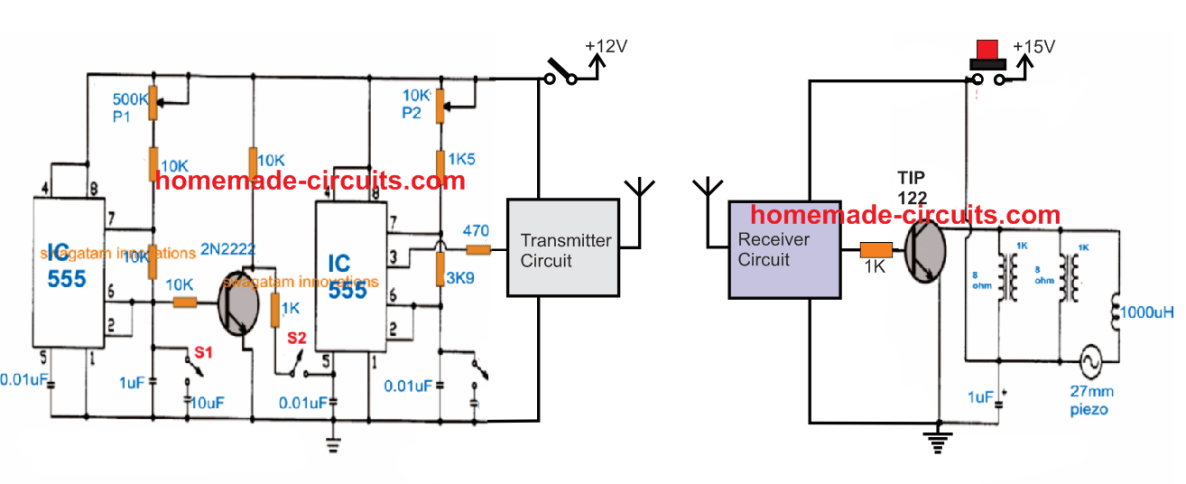

如何拨打长途电话
通过配置一对RF FM发射机和接收机电路，上述设计可有效用于远程远程控制，如下所示：
嗨Swagatam,
我不是电子学专家。但我买了一套房子，经历了被称为“音速子弹”的事情。它会引起肌肉的抽搐。它能使你保持清醒。身体两侧压力很大，耳朵里嗡嗡作响。我只在家里经历过。当我外出工作或与家人、家人或朋友在一起时，我就不会有这个问题。如果可能的话，你能告诉我什么设备会导致这种情况以及如何阻止它吗?我不是很好斗，只是想保护自己。我很想搬家，但现在负担不起。 Any help would be very appreciated.
乔
嗨，乔，我很抱歉听到你的问题，但我没有太多的想法关于音速子弹或如何消除他们。我有一篇关于如何在一个房子里检测射频信号的文章，我不确定这是否有帮助，但你可以尝试构建它，并检查它是否有助于检测脉冲的源。
反间谍射频探测器电路-无线Bug探测器
先生
P l e s e ..建议我应该为你的长程USW项目购买哪个发射机和接收机，我有除发射机和接收机模块之外的所有其他组件。
您的认真关注和回复将非常感谢
基督教
克里斯蒂安，对不起，我不卖这些单位从这个网站，我只能帮助制作电路....
嗨Swagatam,
我需要你的帮助。我已经制造了你的超声波武器，但是我有问题。
左555 PIN 2 & 6馈电2N2222的基础不开关晶体管。没有连接底座，我得到一个非常慢的频率。在2和3V之间的交流从IC。当我连接底座，基极电压下降到零。晶体管没有毛病，因为是我手动开关的。当我连接基地IC PIN 3输出1 - 4.5Hz方波信号，晶体管将根据基地信号开关和关闭。在R/H 555 PIN 3的频率是11-17 kHz &开关/关闭根据L/H IC PIN 3信号的定时。我确实能从Piezo中得到声音，但它实际上只是一个寻呼机。压电的音量很弱，但我可以在P1上调慢频和P2上调高频。我想弱小的音量可能是由于扬声器变压器和电感。我有使用等价物，但它们的值是不正确的。我已经订购了正确的零件。 Should have it soon and hopefully this will correct the volume problem.
电源电压为15VDC
我把这台555与其他IC交换过无数次，但症状都是一样的。
我尝试了不同值的电阻，但没有运气。
我已经检查了组件之间的CCT和连续性，一切似乎都没问题。
非常感谢你的帮助。
问候
1月
你好，Jan，我参考了另一个网站的这个图，看起来左边的不稳定显示错误，pin6/2连接了2N2222的底座。它基本上应该是右边稳定设计的复制。所以请使用IC的引脚3来驱动2N2222。
压电需要一个特殊的感应器，压电需要安装或固定在一个特殊设计的塑料外壳上，以产生巨大的噪音。没有这些安排压电将是非常弱的输出。
谢谢你Swagatam,
请给我特殊电感器的规格好吗。
问候
1月
线圈可以是任何小铁氧体棒基础线圈200至600匝。或者你也可以准备好"蜂鸣器线圈"
它的工作感谢电路，但当我打开10欧姆已经燃烧和仍然工作与燃烧10欧姆我能做什么?
声音有点弱，我该怎么办?
谢谢，祝你愉快，斯瓦塔姆
三极管，请使用10欧姆3瓦特或5瓦特的绕线电阻器，1/4瓦特会很快烧坏。
你在菲律宾有对应的地方可以买到工具包吗?非常感谢。
对不起，我在菲律宾没有任何人可以提供套件。
请提供型号或供应商，因为我在网上找到的型号有120 P-P伏。
如果可能的话，卖40千赫的商店。
谢谢提前
你是在问压电的事吗?详情请参阅以下文章:
//www.addme-blog.com/understanding-and-using-piezo/
先生
日安，非常感谢分享这个特殊的超声波世界，我有一个问题，能不能发展超声波武器来杀死影响非洲兄弟的朗格斯塔?也许是太大了，但必须考虑在一个更大的武器是大的问题
感谢吉尔伯托，我不认为超声波有能力消灭蝗虫，它最多只能用来吓走它们，但不能杀死它们
你好，先生。用电路图制作枪对我来说很难，你知道卖USW的网站吗?你有电子邮件或whatsapp吗?
非常感谢你提供这个网站
迈克
对不起，迈克，我们不卖这个网站上的任何电路，我们也不知道任何其他来源
亲爱的先生
你的长距离USW，你认为距离是多少?也会对人类产生什么影响。这是恶心的声音高于听力能力。
谢谢你！
亲爱的斯坦，电路会产生尖锐刺耳的噪音会对耳朵造成痛苦的刺激。
距离将取决于发射器/接收器的功率和距离
先生
增加这些的数量会使防御距离增加到300英尺，这也是低于人类听力范围的输出，如果它碰到一个障碍物，它会抵消这种影响。
谢谢你的时间
斯坦
是的，串联安装接收器/发射器可以增加音域，频率将会在人类的听力范围内，而且会很尖锐和响亮，阻碍会降低它的功效
你好
谢谢你的计划sonic_devastator
请发送项目1的跨芯尺寸，直径和远电线数量1000 uh。
是否有更强大的设计来获得更大的空间?
或者，为了增加面积，将同一个图连接到更强的放大器上。
我等着你的答复。
愿一切都好！
Jokar
你好，我更新了帖子最后的信息，请查看
你好
谢谢你的计划和努力
你还有其他强大的计划吗
它是否有一个强大的放大器来增加有效间隔
传输芯尺寸和线径1000呃
我在等你的答复。
愿一切都好！
Jokar
对不起，目前我没有它，将更新它，每当我碰巧找到它。
先生
如果我想用这个电路来驱动一个，比如说4或8欧姆扬声器，我可以只用BD139来这样做，并使用12V电源吗?
这是为了用它来驱赶从田野进来的老鼠(偶尔还有狗)，所以频率也应该高于人类的阈值，比如17kHz。
我将改变电压分压器的值引脚2/6:
P2 10k ω到2k ω， R1.5k到1k ω
R3.9k欧姆到2k欧姆，电容在0.01uF。
以得到所需的频率范围。
我希望这能行得通。
亲爱的Husmukh，是的，您可以尝试，BD139将与8欧姆扬声器在上述频率下工作。然而，我不太确定狗是否真的会被超声波干扰……事实上，如果声音尖锐刺耳，它们也会像我们一样受到干扰。
您可以使用它进行试验并检查响应。
如果我想让频率达到35-40千赫…
输出是听不见的。
谢谢你的回复和想法，非常感谢
你好，出于好奇，你有什么升级建议来增加它的有效射程?我说的是大约3亿。
嗨，这可能是通过升级线圈和压电元件来处理更高的功率，并通过使用雷达类发射器将波聚焦到目标上。
它的功能如何?我不认为这么小的东西会比烦人更让人讨厌……不过很酷!
谢谢，是的，这可能不会给入侵者造成太多麻烦，但它肯定会有助于吸引一些人，即使从一些距离…
嗨，这个电路能与35Khz振荡器一起工作吗?
谢谢,
扫描配置对我来说是没问题的，但无法解决问题，试着用一个二极管代替晶体管集电极和S2之间的1K电阻……阴极到集电极，阳极到S2......，这样做后检查响应。
用N通道MOSFet替换输出晶体管怎么样?outut的“CE”的振幅是多少?
用mosfet替换不会改善任何东西，除了成本可能会更高。振幅将等于电源电压。
你好，很抱歉打扰你。
我已经给我的电路接线，但它不工作，我怀疑问题出在电位计的接线方式上。。
只是想知道你是怎么把它们连接起来的？
谢谢你的帮助。
嗨，电位器的位置正确，改变它们将产生指定的输出。
你现在听到的是什么声音?
最初保持S2断开并检查响应，如果没有声音，则表明连接中存在某种故障。
抱歉，我的意思是在图上有电位器，它在物理上是什么样子的?我想我可能是错误地连接了它，因此我没有听到任何声音。
目前，我在500k电位计上有一个10k电阻连接到电位计的最右端，然后其他两个连接连接到最左端，然后焊接了一根电线，将最左端和中间端连接在一起，是这样连接的吗？我把所有的部件都放在一块面包板上，我有一种感觉，这就是我犯错的地方。
再次感谢你。
罐子的左或右终端方向并不重要....用左端或右端缩短锅的中间引线，这样的连接处就成为锅的一个引线，而另一个游离引线就成为锅的另一个引线。
现在简单地将一个连接到正极线，另一个连接到10k电阻。
锅的连接导线可以到正极线或10k，这不是关键，因为锅没有极性。
谢谢你的伴侣!我终于把它修好了，我把它拆卸了，又重新组装了一次，终于修好了。一定是错过了什么。谢谢!
太棒了，伙计，恭喜你！！
此外，MJE182是一个很好的替代D40D5晶体管吗?再次感谢。
是的，它也会……
你好,
除了D40D5晶体管，我找到了所有的组件，因为我找不到它。你能推荐一种晶体管来代替它吗?谢谢!
嗨…晶体管不是关键的，你可以尝试任何合适的2到5安培NPN晶体管，如BD139, TIP31, D1351, D880等
嗨，pn2907只是pnp，为什么在原理图中是npn?
是的，谢谢，实际上应该是2N2222…
我将如何连接引脚?
仅使用外部和内部区域，保留中心小区域，参见下面的示例：
//www.addme-blog.com/2012/04/simplest-piezo-driver-circuit-explained.html
然后你需要把压电片粘在塑料底座上
对不起，再次打扰你。
我可以用三点压电吗?
我的意思是在音频变压器是电压和电流..
谢谢……
是的可以使用。
那么音频变压器的额定值是多少?谢谢
通过在任何E型铁氧体线轴/磁芯组件上缠绕8个初级线圈和1000个次级线圈来制作一个线圈
电线应该是33 SWG或0.2mm
今天早上我打开了压电蜂鸣器，发现没有电路，只有一个12v压电传感器…顺便说一句，它听起来不像“嗡嗡”的声音，但像“tweeeeet”的响声…我能用它吗？非常感谢！！！
我所指的压电应该是这样的:
4. bp.blogspot.com/-mlueeiz2mdw/t5zhauzos1i/aaaaaaaabne/isntwgcufke/s1600/piezo +传感器+ element.png
其他类型可能都不行
我可以使用一个12v的压电蜂鸣器吗?它看起来很像一个包裹在黑色圆圈里的东西?!
音频变压器是多少伏特和安培?因为那个女售货员一直在问我这个!!谢谢! !
蜂鸣器在这里不工作，你只需要连接压电元件而不需要连接相关电路。
要求27mm的压电元件
你好先生!早上好……
我可以用压电换能器吗?就像我在计算器里得到的哔哔声…谢谢!
嗨跟腱,
一个27mm的压电最好，你可以看到这里的例子:
//www.addme-blog.com/2012/04/understanding-and-using-piezo.html
电感器的值是多少？
我不太确定，我想大概在200迈左右吧
你能告诉我压电的具体身份吗?
是的，相同额定的独立电感也将工作在音频trafos....压电可以是一个27mm 2接触压电元件，见例子在这篇文章
//www.addme-blog.com/2011/12/how-to-make-simple-piezo-buzzer-circuit.html
我可以用电感器替换音频变压器吗?如果是，值多少?
非常感谢，先生！！你帮了我很多了解电路！
我还有一个问题。
1.在你的答案2，这是否意味着我将购买一个音频变压器与8欧姆的二次侧，和任何电阻的初级。还是需要1k欧姆?
2.我可以使用BC547!?
你可以买一个普通的音频变压器，用上面的电路....使用它的输出绕组(扬声器侧)匝数较高的绕组。
BC547可以用来代替2907，但对于输出晶体管，你必须使用功率晶体管，如D313、D1315或TIP31、TIP122等
美好的一天先生! !
我可以问吗?
1.压电管在哪里？如果我在电路中购买这样的压电元件，我会告诉计数器什么？
2.在电路的最右边，那是一个并联的变压器还是一个线圈?哪个是8欧姆，主欧姆还是副欧姆?规格是什么?(如果是变压器)主电压是多少伏?二次吗?有多少安培?多少瓦?
3.我可以用bc547替换晶体管吗？以防万一在我们这里没有那样的晶体管…
4.电感是1000微亨利，对吧?
阿基里斯的好日子,
1.圆形位于电感器和标签#26是压电换能器，你可以要求一个27mm 2点压电从店主。
2.那些是小型音频变压器，其副边只在设计中使用。您可以更换他们与任何相同的高值电感线圈
3.您可以使用任何类似的npn通用晶体管代替BC547
．．．．是的，压电系列电感的额定电压为1000微h
这对电路来说很新鲜，但我有点懂了。我需要什么特定的电感?
这是一个压电蜂鸣器....或1000匝36SWG线绕在铁氧体铁芯上
非常感谢。
我没有麻烦找到200MH感应器和100MH感应器。有很多。我该选哪一个呢?
确保它们能够处理高达500mA的电流
Jc，我希望你能和我们分享一些关于自卫工具的想法，这些工具可以在这个不可挽救的世界里合法携带或保存在家里。谢谢。OYEKA:12 oyeka@gmail.com
好了!就是在找这样的东西!输出管的形状对声音输出有影响吗?我在军队里当雷达的时候知道管的形状很重要。我想这里没有那么多吧?
谢谢JC,
是的，散热器的形状在这里确实是至关重要的，准确地说，压电元件需要安装在一个锥形吹口内，以有效地辐射到入侵者和保持噪音远离用户。
很高兴有一位军人和我在一起……很荣幸：）
