所讨论的接地漏电断路器图将监测你家插座接地线的漏电电流水平，一旦检测到故障，就会使电器跳闸。在这里我们将学习两种设计，第一个使用晶体管和第二个使用集成电路LM324。
介绍
如果出现任何问题，它会立即切断电源，阻止任何进一步的相关损失。本文讨论了一种简单的ELCB电路。
本文讨论了一种接地漏电断路器的简单电路，即接地故障断路器。
电路一旦建立和安装，将无声地监测“健康”的地球连接您的房子和连接的设备。
当检测到接地连接缺失或电器本体漏电时，电路将立即关闭电源。
为什么你需要一个ELCB
通过接地端子的漏电流可能比家用电线短路更危险。
一个短路的危险是可见的，并主要解决通过一个保险丝或断路器单元。
但接地电流泄漏可能会隐藏多年，消耗你宝贵的电力，并削弱或恶化布线条件和设备。
此外，如果由于导通不当或破损导致接地不正确，泄漏可能会对器具本体造成致命的冲击。
商业ELCB单位的缺点
市售漏电断路器装置价格昂贵且体积庞大，涉及复杂的安装程序。
我设计了一个简单的电路，成本低，但处理情况却很好。该装置将通过接地通道检测任何超过5mA的电流，并关闭电源。
然后需要对连接的设备进行诊断或彻底消除。漏水的电器不仅浪费你的电力，而且可能有致命的危险。

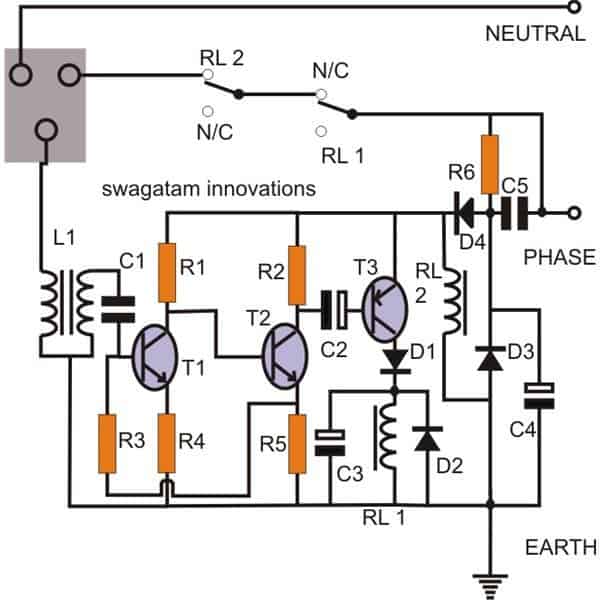

使用晶体管的电路图
电路操作
所提出的接地故障断路器或ELCB利用一个简单的原理来检测交流信号，而不是应用的或泄漏的电压。
这里，泄漏AC可能太小，无法使用简单电压检测配置检测为电位差，因此使用简单音频放大器级有效地将泄漏检测为频率。
如图所示，一个简单的自举放大器网络构成了该装置的主要传感级。晶体管T1和T2以及相关的无源元件被连接到一个小的两级放大器中。
R3的引入变得非常重要，因为它为输入提供了一个正反馈，使电路更稳定，并对最小的输入信号作出响应。
电感器L1基本上有两个绕组，连接到插座接地点的初级绕组的匝数较少，次级绕组的匝数是前者的六倍，并通过C1集成到电路的输入端。
L1的作用是放大感应到初级绕组中的任何交流，只有在连接到插座的电器本体发生泄漏时，才会发生这种情况。
上述放大的漏电电压被进一步放大到足以激活RL1的水平，立即使器具的输入失效，并指示接地漏电故障。
电容器C5与D3和C4构成标准的无变压器电源，为电路供电。
D3具有整流和抑制浪涌的双重功能。有趣的是，主接地连接本身成为电路的负极而不是中性线。
此外，由于RL2通过电路正极和接地直接连接到电源，这意味着如果接地变弱或断开，继电器将停用，切断设备的交流电源，因此，它有效地指示接地的健康状况，并保护房屋免受故障或缺失接地连接的影响。
ELCB电路部件清单。
- R1=22K，
- R2 = 4 k7,
- R3=100K，
- R4 = 220 e,
- R5 k = 1,
- R6 = 1米,
- C1=0.22/50V，
- C2 = 47超滤/ 25 v,
- C4=10uF/250V，
- C5 = 2uf / 400v ppc，
- T1, t2 = BC 547b
- T3 = BC 557b，
- 继电器=12V，400欧姆，SPDT，
- 所有二极管均为1N4007，
L1 =绕在通常使用e型芯(最小尺寸)的线轴上的线圈，先绕50匝25 SWG线，将其捆扎并焊接在线轴一侧的主端子。现在使用32 SWG铜线，绕300转初级绕组，像以前一样，通过焊接把两端绑到筒管的另一边。将线圈插入并固定在电磁芯内。用PVC胶带将其紧固
如何用IC 324自制漏电断路器(ELCB)
漏电断路器是一种安全电气装置，用于监测通过“接地”端子的电流泄漏，并在电流泄漏超过某一危险水平时切断电源。
介绍
通常情况下，机电概念用于制造这些设备，但在这里，我们将看到如何使用普通电子元件制造ELCB;我们还将看到为什么电子对等物比商业机电单位更有效率。
有三个版本可以通过电子ELCB，第一个使用继电器的开关动作，第二个想法结合了可控硅和第三个概念采用SSR或固态继电器的要求实现。
对于上述所有概念，通过一个输入电感阶段，触发特性保持不变。
采用继电器的ELCB电路
查看该图，我们可以看到整个电路集中在来自IC 324的单个运算放大器周围。opamp配置为高增益反相放大器。
opamp配置为高增益交流放大器，其灵敏度可通过改变R2的值进行调整，增加其值可增加电路的灵敏度。
通过耦合电容器C1拾取IC反相输入#2处可能存在的任何微小交流信号，并由IC立即放大。
在集成电路的上述输入端连接一个小型电感变压器，电感的初级连接到最后连接到接地端子或在前提下各3针插座的引脚的导线上。
该变压器可以是用于小型无线电接收机输出放大级的普通输出变压器。
在漏电流的情况下，漏电流通过电感的初级绕组，并在次级绕组上升。
升高的感应交流被IC输入立即感知，并进一步放大到所需的水平，因此可控硅开关响应触发。
可控硅，由于其固有的特性，立即锁存并将继电器拉入导通。
继电器将主电源传导并切断至三针插座，切换电器，从而消除接地漏电情况
使用双向晶闸管的ELCB电路
上面的电路也可以使用可控硅实现，除了继电器阶段，现在被可控硅取代，其他一切都保持不变。
在正常情况下，IC输出保持关闭状态，且允许双向晶闸管导通和操作负载。
然而，当检测到漏电流时，IC输出变高，触发可控硅并将其阳极锁存到地。这抑制了栅极电流到可控硅立即停止导电，切断负载和纠正不利的条件。
使用SSR或固态继电器的ELCB电路
目前，MIAN操作的SSR设备比继电器更有效地用于切换主电源操作的负载，并且由于这些设备本质上是电气隔离和固态的，因此比传统的开关设备（如双向晶闸管和继电器）更加理想。
在这里，只要条件正常，SSR就能够从电路中获得所需的输入触发电压，然而，一旦预计发生泄漏，电路就会触发SCR，从而将SSR输入触发器扼流到地上。SSR立即停止传导，通过跳闸负载执行预期动作，并防止任何可能的危险。
零件清单
- R1 = 100 k,
- R2=1M，
- R3 r4 r5 = 1k，
- C1=0.01uF
- C2=100uF/25V
- 用于晶体管收音机的普通小输出变压器。
- 可控硅= BT169
- 可控硅= BT 136或更高电流类型
- 运算放大器=¼IC324
- SSR =根据用户规格。
- 继电器= 12V, SPDT
警告:我没有实际测试这些电路，因此它需要在实际实施之前进行彻底的测试。所有电路都涉及交流电源，如果在未覆盖和打开的情况下接触交流电源，可能会致命。
两个线路都是错误的，请，请不要为人类和任何生物建造这个线路，接地线不能只监测供应，是否有不平衡的带电或中性点的线路跳闸。输入电路的功率不等于输出电路的功率，因此它流向地球。
监控差异，20mA，如果是这样，则切断电源，向我展示一个变压器绕组，3个绕组2进/出1跳闸。
你知道ELCB和RCCB的区别吗?这不是一个RCCB电路，它是一个elcb，将断开市电，在市电泄漏和接地不好的情况下。当人类受到电击时，这并不是为了断开连接。
也就是说，我只提出了一个可能需要改进的概念。
使用哪种SSR。
交流到直流
直流到交流
直流到交流
在使用晶体管的elcb电路图中，C3的值是多少。请评论。
C3可以用100uF
你好，我已经在图中展示了一个传感变压器，如果你也在使用相同的概念，你可以在变压器的二次侧连接一个计算好的负载电阻，剩余电流可以通过这个负载电阻测量。
如果我有一个12V直流设备和12V直流电源短路到地，这是否会成为一个方便的家庭接地漏电设备?
不，可能不是，电势必须超过50v或100v, ELCB跳闸，电流只有几毫安
先生,
使用具有5个电容器的晶体管的Elcb电路。
有些是直流的，有些是交流的。请你谈谈所有电容器的极性好吗。
谢谢
拉曼光谱
Raman，电解电容器符号的极性以其黑白盒颜色清晰显示，非极性电容器无任何极性。
谢谢，先生。
还在困惑。
一个帽，两脚/终端都是黑色的。
另一只脚是白色的，另一只脚是白色的，这意味着什么?
拉曼，唯一的黑色电容符号代表非极性电容，如PPC，或陶瓷类型，而黑色/白色类型仅表示极化的电解类型。白色侧腿代表正铅，黑色代表负铅。
非常感谢，先生
欢迎你，Rajat!
想知道更多关于现代家用淋浴热水器中使用的电动ELCB的信息。
先生,
正如你在图表上写的，连接12伏直流电源。
长官，哪一点是正的，哪一点是负的?
拉梅什，+在上面的R4线上，负的在中性线上
非常感谢先生，非常感谢您的及时回复。
没问题!
请帮我抽象一下这个简单的漏电断路器，我需要它。
很抱歉，sehu，写摘要会很费时，我现在不可能。
你好. .
c3的值是多少?
您可以使用100uF/25V
谢谢你，兄弟
你好，斯瓦加塔姆先生。
我想用这个电路来做你的另一个项目高压点火线圈，我想吹汽笛而不是关掉上面的电路，我可以用这个电路来做我的围栏吗?如果它是可能的比哪种类型的改变，我必须在上述电路..
您好，桑杰，是的，这是一个可行的想法，您可以尝试，但请确保您先在工作台上单独尝试上述电路…一旦确认，然后再进行最终实施。
你好，Neha，如果它能够将小型mV AC放大到至少2V AC，就可以了。例如，一个小型音频输出类型的变压器将在这里工作
谢谢你的回复
PLS，，是C1极性电容器或非极性电容器，在您所命名的电路中不是C6
我已经更正了零件清单，请查收…
你好，请电路工作有效，因为我想用它作为我的学校项目..提前感谢。
它还没有被实际测试过，但是根据我的思维模拟，如果建造正确，这是不可能不起作用的……交通在这里是临界点
它将切断可能在接地线上漏电流的负载。
这个电路不能防止电压过低。
