带计时器的可编程温度控制器电路

在这里，我们了解了一种电路配置，该电路配置会产生可调节的顺序定时输出，用于通过同时测序温度控制器电路来控制加热器设备，该电路也可以预先编程，该电路也可以在整个测序时段中获取所需的温度水平。这个想法是卡洛斯先生的要求

技术规格

我是卡洛斯，我住在智利。

当我看到您愿意在某些电子电路上摆脱困境时，我会问您是否有任何能够同时控制温度和时间的电路。

我需要的是一个具有可编程温度时间标准的控制器。例如，您首先在T1分钟保持温度T1，在此T1结束时，将温度T2保持在T2分钟后保持温度T3持续T3分钟。

温度和时间应通过PIC或类似的简单先知可以调节，但必须能够通过PC重新编程而进行调整。

我永远感激不尽。

最好的祝愿

该设计

上述请求中提到的第一个要求是一个可编程计时器，该计时器能够通过串行连接的计时器模块在周期上生成顺序延迟。

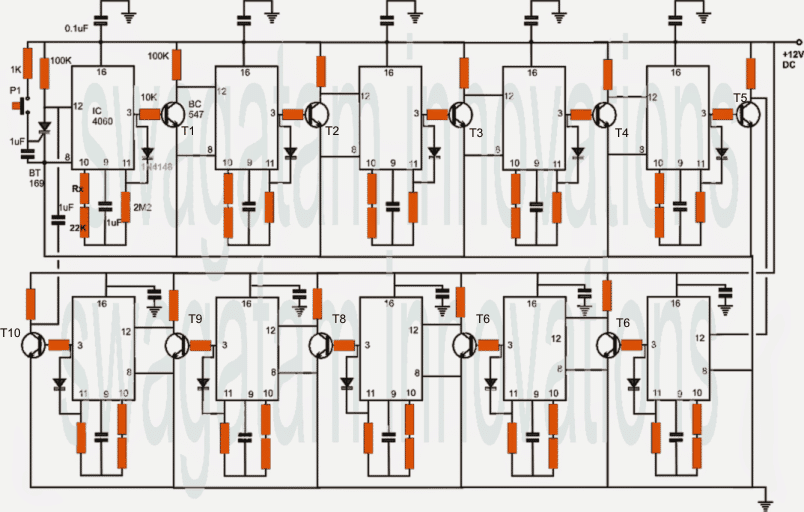

计时器模块的数量和时间插槽将取决于用户，并且可以根据个人喜好选择。下图显示了使用10个离散4060个IC阶段进行的10个阶段可编程计时器阶段，该阶段连接了顺序配置。

可以在以下几点的帮助下理解该设计：

参考以下给定图，我们可以看到10个相同的计时器阶段，这些计时器阶段组成了10个NOS的4060个IC，以顺序开关模式排列。

当电路供电并推开P1时，SCR闩锁在IC1的重置PIN12上以接地启动其计数过程。

根据RX，22K和相邻1UF电容器的设置或选择，IC在预定的时期内计数，然后其PIN3变高。这个高闩锁通过IC的1N4148二极管和PIN11

IC1的PIN3处的上面高高激活T1，该T1将IC2 PIN12重置为动作，并重复将序列传递到IC2，IC3，IC4 ...直至达到IC10，当T10通过破坏SCR闩锁重置整个模块时。

RX可以用合适的锅代替，用于在所有顺序4060阶段中离散地获取所需的延迟。

电路原理图

上面的配置会照顾所需的可编程时间控制，但是对于获得相应的测序时间尺度的温度控制，我们需要能够产生精确，可调节的温度输出的电路。

为此，我们将以下配置与上述电路结合使用。

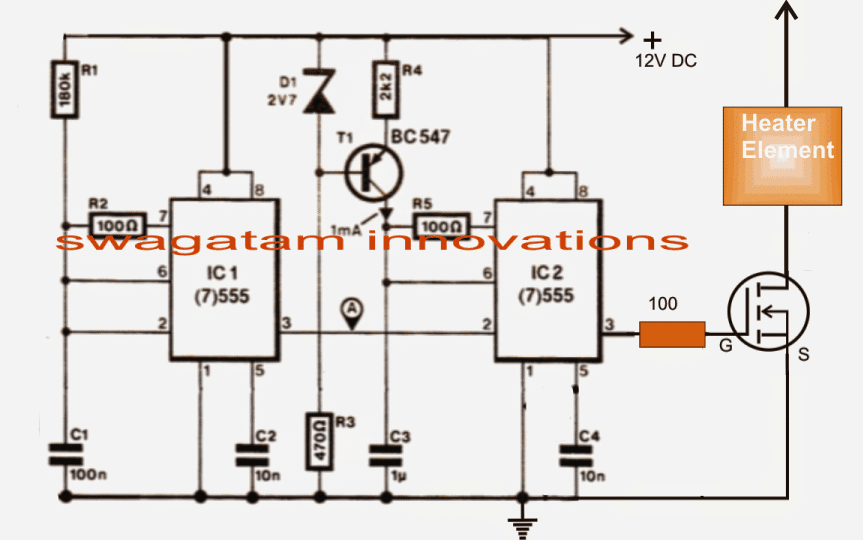

PWM温度控制

显示的温度控制器电路是一个简单的基于IC 555的PWM发电机，它能够根据IC2的PIN5处的外部电势产生可调节的P​​WMS可调节右至最大。

PWM含量决定了连接的MOSFET的切换周期，这反过来又调节了其排水处的加热器元件，从而确保了腔室中所需的热量。

需要根据加热器规格选择MOSFET。

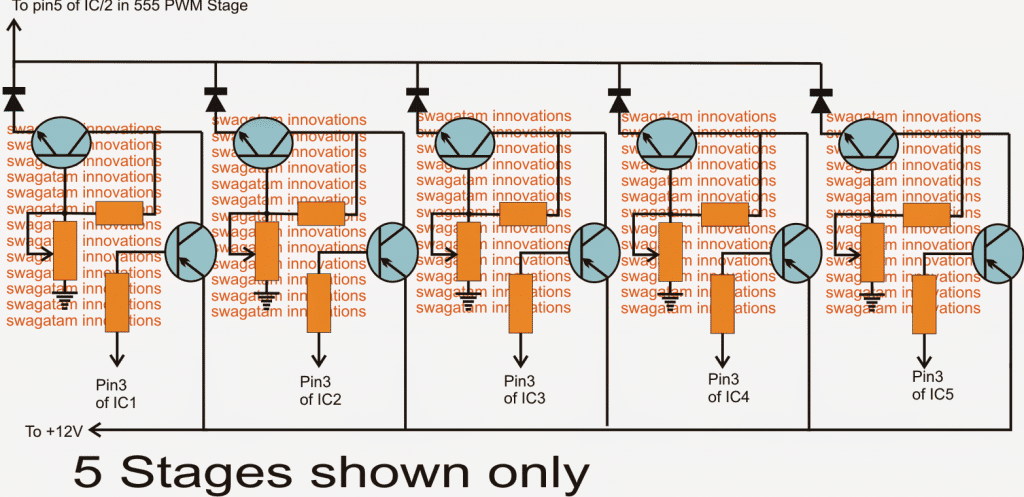

该PWM阶段与上述顺序计时器阶段之间的链接是由通过配置公共集合器NPN设备与PNP逆变器阶段配置的中间阶段确定的，这可以在下图中看到：

将PWM温度控制器与计时器电路集成

图中显示了五个阶段，这些阶段可能会增加到10个数字，以与第一个顺序计时器电路的10个阶段集成。

上面显示的阶段每个阶段都由一个以通用收集器模式连接的NPN设备组成，该设备可以在其发射器处获得预定的电压，这取决于基本预设或锅的设置。

所有发射器通过单独的二极管终止于PWM IC2的PIN5。

PNP设备与逆变器一样工作，可以将顺序计时器阶段的PIN3S处计数低逻辑倒入每个常见的集合器阶段的12V电源。

可以调整这里的锅，以将预设电压馈入PWM阶段，然后将PWM调节到MOSFET和加热器设备，从而为该特定时间插槽产生相关的热量。

因此，为了响应相关的计时器阶段切换，相应的公共收集器NPN被激活，从而在PWM电路的IC2的PIN5处产生设定的电压。

根据此预设电压，加热器输出通过MOSFET开关进行调节。

作为计时序列，加热器温度被切换为由上述公共集电极阶段的基本预设设置的下一个预定水平。

公共收集器电路中的所有电阻均为10K，预设也为10K，NPN为BC547，而PNP为BC557
