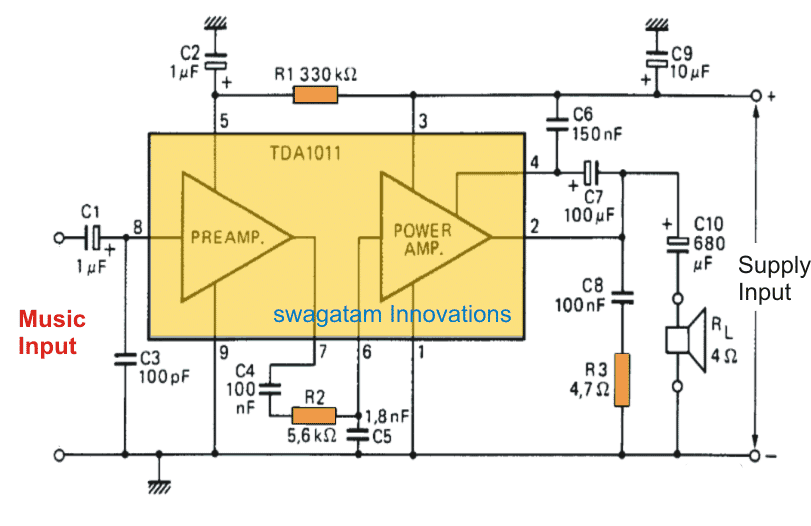

一个非常简单但有用的6瓦音频放大器电路使用IC TDA1011是在下面的文章中解释，它可以由新的业余爱好者建造，并用于从不同的来源，如手机，调频收音机，门铃等放大音乐。
: Dhrubajyoti Biswas。
TDA1011是一种单片集成音频放大电路，特别用于录音系统或便携式收音机。在4W负载的阻抗下，TDA1011具有高达4W的功率。
该设备还可以在4W上达到6W，而在那些由主路供电的应用中，电源将是16V。
TDA1011的最大允许电源是24V。正因为如此，该设备非常适合于交流和直流系统。
此外，3V和6V的低电压供应使应用程序运行在6V。
TDA1011具有多种功能。
它们是:
a) SIL基，使设备易于安装;
B)功率和前置放大器分离;
C)输出功率高;
D)具有热保护功能;
E)输入阻抗高;
F)电流排放低;
G)对无线电频率产生较少的噪声。
技术规格
使用TDA1011的6瓦放大器电路的其他电气规格如下:
- 峰值输出电流高达3安培
- 总谐波失真为1.5瓦
- 频率响应在60Hz和15kHz之内
散热器的设计
就像任何其他放大器IC一样，TDA1011也将需要一个散热器，以在全负载条件下的最佳性能，即高容量。
让我们假设电源电压为12V，然后按照标准计算，39 K/w的hetasink将刚好足够保持IC col和忠实地运行，不管负载条件。
当信号电缆打开时，噪音仍然存在
1)音量控制应该由放大器控制，而不是由音调控制器控制，否则噪音问题就会一直存在
2)使用从音调控制器到放大器的优质屏蔽线，并确保屏蔽线的屏蔽与放大器接地正确接地。
3)非稳压电源将工作，但它必须是纯直流和在规定的限制电路。
图片——https://ibb.co/bHm1pw
-这个PIC清楚地告诉你连接-放大器接地到放大器变压器————
信号接地到音板变压器-尝试接地过放大器变压器-没有结果-在pic - +-g是由12-0-12伏直流供应的非稳压电源使用变压器桥帽-
输入-从PC输出-输入接地到gr电源-输出连接到放大器输入
我希望你明白我所说的屏蔽线....的意思从图中我可以清楚地看到你没有使用屏蔽线来输入音乐。如果想减少噪音，最好这样做……
+电源可以来自任何地方，但接地线必须连接在共同的直流级。
我应该把两个放大器和前置放大器的接地连接起来吗?
实际上放大器变压器22-0-22 =44 v，所以我不能在前置放大器中使用
所有的接地应该是共同的，这是任何直流电路工作....
它对不受管制的供应有效吗
我的放大器不包括vol旋钮- pc输出设置到充分的vol -我调整vol通过音板
照片是这种类型的
-没有调节器-我有不受调节的供应
也vol pot-47k，低音trble中100k
我有tda 2050立体声由我制作，工作好，没有噪音-我买了现成的音调控制板低音，中，树，vol-2 IC - 4558d -pho
电源分开是为音板-
9-0- 9v交流桥式整流-12-0- 12v直流电源给tone board -in board written dc c -(+ - gr)
的观察,
1 -当我连接音板-声音还可以，但巨大的背景噪音也当暂停歌曲巨大的背景噪音-噪音减少，如果音量降低
如果我转向反锁方向，音调板上奇怪的东西会增加，其他所有的罐子都会增加反锁方向
3 -当我关闭电源到音板与放大器没有噪音
4——板内电源接地，输入、输出、卷罐相同接地
5——音板输入150k欧姆，输出10k
————-尝试星接地放大器，信号，音调-噪声
我应该如何解决问题?
——谢谢
你是怎么连接音板和放大器的?....确保音板与放大器音量直接相连，或者通过电缆连接，确保是屏蔽电缆，电缆的屏蔽与放大器的接地适当接地。
要纠正音调的音量方向，只需互换其音量壶....的外部导线即可
在音板输入中，我已经将PC机的右/左和地连接到放大器输入的右/左tda板和地
