本文介绍了一种简单的电源故障备用电路,用于在这种情况下为Arduino板提供不间断电源。这一想法是弗雷德里克先生提出的。
技术规格
这个博客给了我很多有趣的信息。特别是带有备用电池部分的电源电路。
原因是我正在开发一个基于Arduino的系统,用于监测和控制我避暑的地方的加热电缆。
该系统最终将是GSM控制,因此我很快就可以在浴室中的温度获得更新。
我一直坚持的一点是,我希望Arduino有某种备用电池,这样它仍然可以监测脆弱水管周围的温度,如果主电源断电,可能会通知我。我正在考虑使用汽车电池,这样在断电的情况下可以使用很长时间。

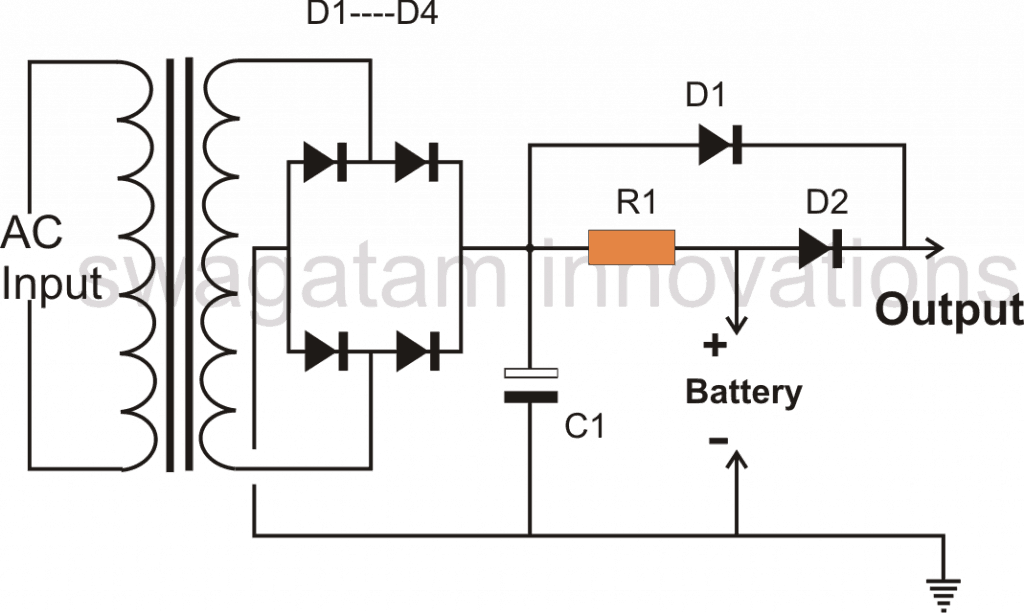

我将需要做些什么变化“应急备用电源电路“电路使其与12V汽车电池一起使用,仍然慢慢充电?
提前感谢您的建议。
真诚地
-弗雷德里克

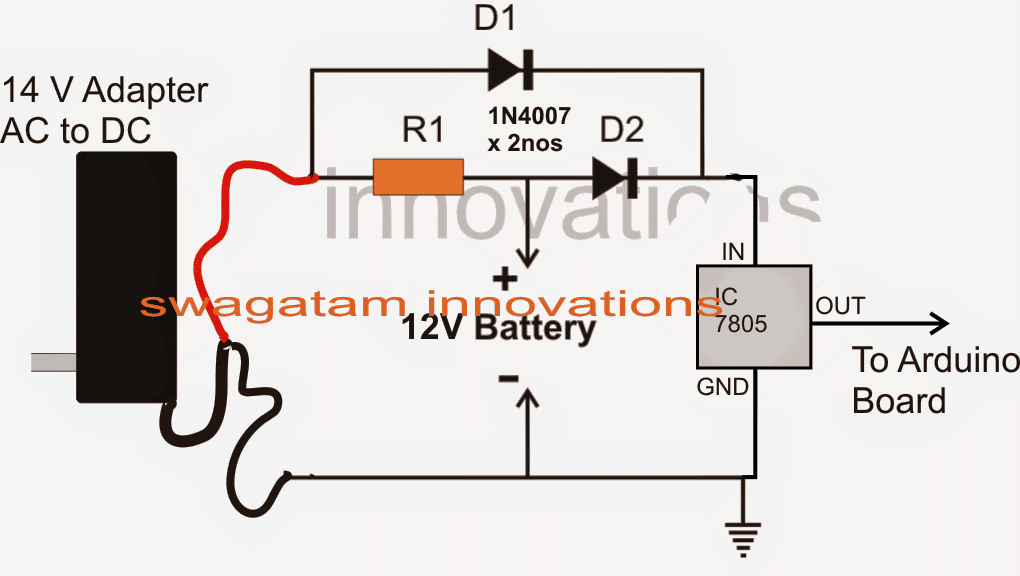

电路图

设计
实现所提出的应用的最简单方法是使用两个二极管,如上图所示。
该设计示出了两个二极管,其阴极连接在一起,并且分别终止于14V源极和阳极的阳极和阳极到12V电池源的正。
二极管的公共阴极进一步连接至IC 7805 IC,其输出最终应用于Arduino板。
当存在主电源时,14 V电源确保通过R1向连接的蓄电池提供恒定滴流充电电源,并通过D1和7805 IC向Arduino borad供电。
在这种情况下,由于D2阴极的电池电位相对较低,D1阴极的电位远高于D2阴极。
上述情况使D2反向偏置,使蓄电池充电保持阻塞状态,并仅将适配器电压传递给Arduino板。
但一旦主电源出现故障,D1立即停止导电,并使D2向前偏置,因此现在电池立即接管并开始通过7805 IC向Arduino供电。
还有一个疑问,先生…。
这个电路我正在使用cd4017
D2输出应连接电阻器…。。
为了限制电流…bcs我使用的是4v 1A…有时在我的区域连续断电可能需要7小时…。
所以当我使用电阻器时,备份时间会很长…
cd4017需要多少电流
即使没有电阻器,IC也不会消耗超过5mA的电流……但您可以在备份模式下使用电阻器将5mA降低到较低的值,可能是2mA,以便在该期间保持IC“活动”
V/I
输入5v
目前的800ma ......
5 / 800mA = 6.25欧姆先生
电阻器的瓦数是1.28瓦…
对吗,先生
谢谢你,先生
海先生......
我用的是没有7805的电路。
蓄电池电压为4v 1A铅酸蓄电池…。
集成电路的备用电源…
请告知电池充电的电阻值…。
每天晚上10小时我将在电源故障10小时之间使用此电路。在这期间,它将工作…。
所以我需要慢充电法…
主输入直流电压我使用7805输出电压和1安培二极管…。
…
我需要电阻值和瓦特,先生。。
嗨Kesava,你可以用欧姆法为此
R=V/I…
V是输入电源电压,I是充电电压,在您的情况下为100mA或0.1Amp
瓦数=I^2 x R
