自动门灯定时器电路

本文介绍了一种简单的自动门灯定时器电路，它在每次开门时启动，如果门开得太久，在预定时间后关闭。这次巡回演出是由本博客的热心读者之一胡安先生提出的。让我们学习更多的知识。

技术规格:

我一直觉得你的博客很有趣。

我想知道这是否可能

我有一个柜子，里面放了一个磁开关，有常闭和常开触点。(今天，我只使用其中一种)

今天，当你打开门，上面的灯就会亮起来

我会改变电路，这样:

1.打开门一次，使电路处于接通状态，过一段时间后，灯熄灭(尽管门没有被关闭而被打开)。如果我想打开灯，我必须关上门，再打开它。

2.添加一个LDR，只有在房间里没有阳光的时候才打开灯。用LDR与负载串联是否足够?

这个系统是12V的。我应该用著名的555吗?(我看到的都是跳跳虎(按钮)，这不是我的情况)

谢谢你！

设计

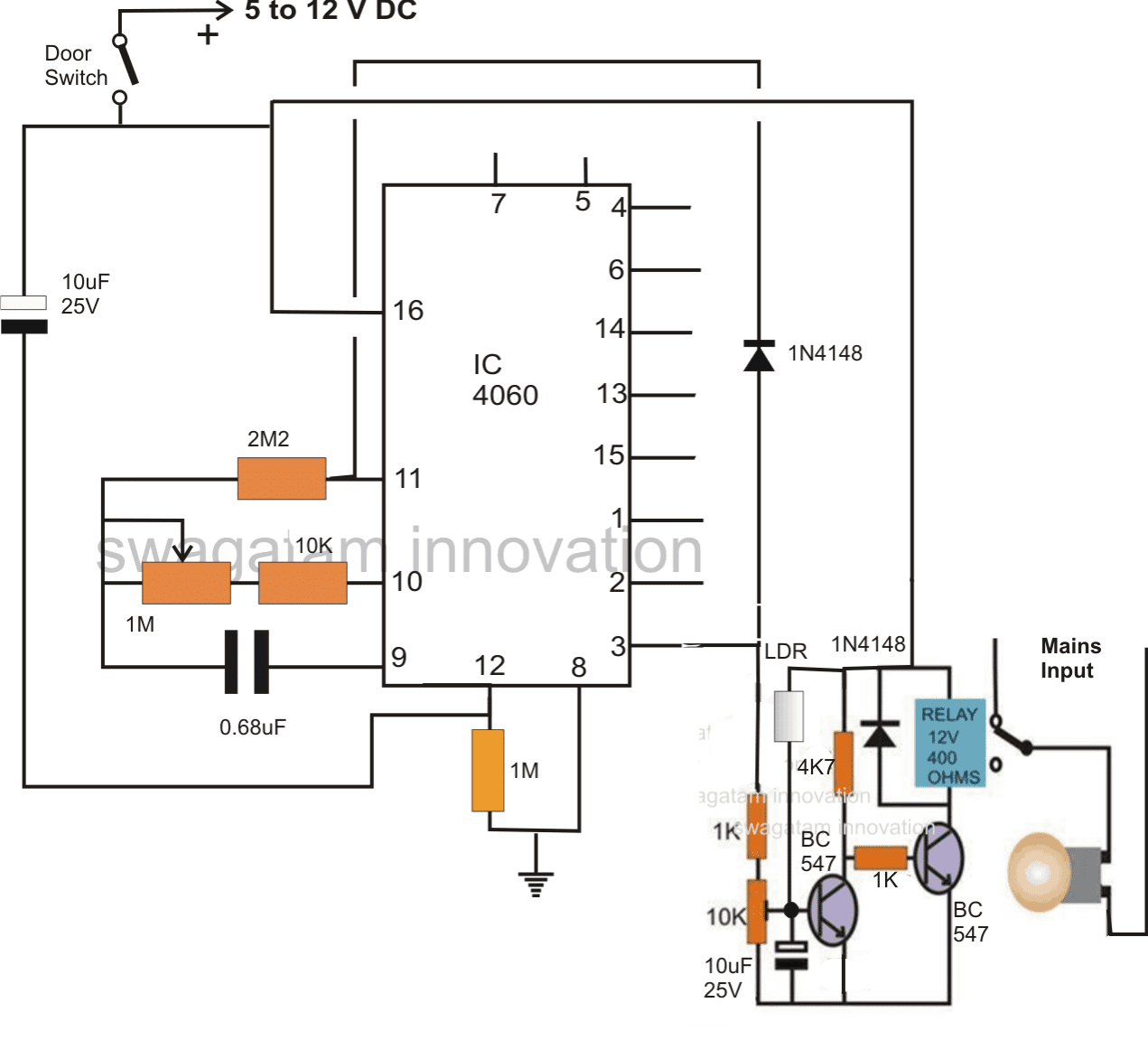

代替555集成电路，这里使用了4060集成电路，因为它的精度更好。

IC 4060在其标准延迟计时器模式下配置，其中1M槽和0.68uF决定时间延迟的长度。

门开关的设置方式是这样的，当门打开时它关闭。

电源处的10uF电容复位引脚16，以便计时器从零开始计数过程。

在此期间，引脚3保持在逻辑零，保持第一个BC547关闭，这依次开关继电器驱动器和灯。

如果门保持打开直到定时器延迟失效，引脚#3高开关ON第一个BC547，并因此关闭继电器驱动器和灯。

同时，从引脚3的正极通过连接的1N4148二极管到达IC的引脚11，从而锁住整个电路。

这就使灯永远亮着，

为了关掉灯，现在需要把门关上。
一个LDR在第一个晶体管的基础上，确保这个晶体管开关时，有充足的环境光。

在上述情况下，继电器驱动晶体管被保持关闭，这反过来保持灯关闭。

时间延迟公式

为了计算输出时延，可以使用以下公式:

f(osc) = 1 / 2.3 x Rt x Ct

2.3是一个常数项。

振荡器将工作与适当的结果，只有当部分值选择以下条件:

Rt << R2和R2 x C2 << Rt x Ct。
