这篇文章解释了一种简单的电路，它可以在每次关闭时产生缓慢褪色的光效应。该应用程序通常可以用于汽车内饰灯。
由：Abu-Hafss设计设计
电路的概念
大多数现代汽车都配备了电路，当车门打开时开关汽车的房间灯，当车门关闭时开关以微弱的方式关闭灯。
这里提出了一个简单的电路，可以安装在旧车中，没有任何重大改变以获得相同的效果。
在我们理解电路的描述之前，重要的是要理解汽车内部灯的布线以及如何操作门开关。
灯通过保险丝连接到电池的正电压。灯的另一端连接到单极3投掷开关。
当该开关位于开启时，灯的另一端连接到接地I.E.因此电池的负端子，灯泡被照明。
在关闭位置，灯保持与地面断开连接。在门位置，灯通过门开关（并联）连接到地面。当门打开时，相应的门开关关闭。
这个怎么运作

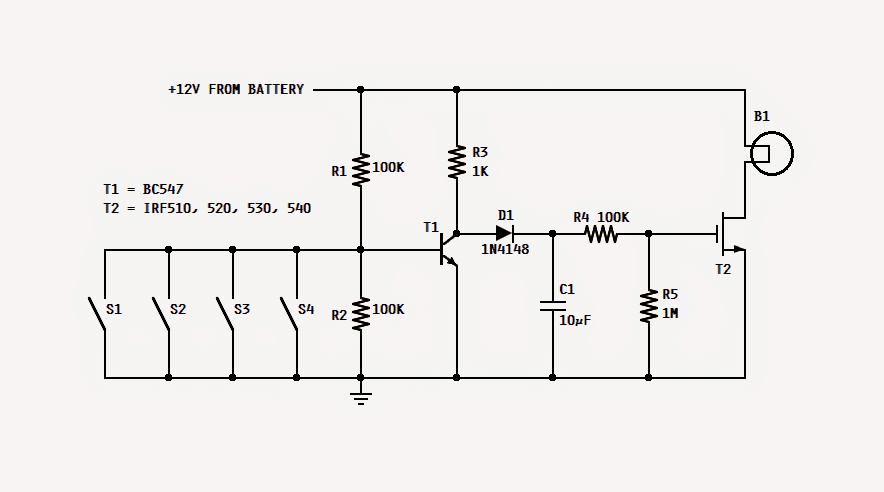

参考所提出的汽车内部光推子电路，当任何门打开时，其开关是闭合的，T1的底部连接到地并因此停止导通。在这种状态下，C1通过R3和D1快速充电。
一旦C1充电，MOSFET就会通过栅极电压通过R4馈送，因此它开始导通并且因此灯被照明。
当那扇门关闭时，它的开关就会打开。T1的底座从地面断开，并保持在R1/R2分压器提供的电压上。
这个动作打开T1，来自R3的电压通过T1的发射器到达地。
T1的开关剥夺其充电电流的C1，因此C1开始缓慢地排出R4和R5。T2的栅极电压随着C1放电而减少。
随着栅极电压的降低，灯的强度也降低了。最后，当栅极电压低于阈值电压时，灯关闭。
R5和C1的值负责灯的衰落延迟时间。增加值将增加时间，反之亦然。
T2应该是能够处理至少50V和10A的任何合适的N沟道MOSFET。整个电路可以内置在紧凑型通用板上，并封闭在客房灯盖上。
该电路还可以使用LED灯。即对于点火开关，所以您可以在晚上看到将钥匙放在哪里。我只是想一个领导。谢谢你的帮助。关于，帕特里克
是的，当然，只是更换一个LED有一系列1k电阻的灯。
非常感谢你，斯瓦格塔姆。我感谢你的帮助和建议。我将尝试这个电路，看看如何使时间10秒玩电容器和电阻组合。我有一些小N通道mosfet，我将尝试。我怀疑我需要一个10安培mosfet为一个单一的LED。
再次感谢。
谢谢Patrick，是的，对于LED，不需要10个AMP晶体管，可以使用BC547。
Swagatam，
谢谢你对我问题的回答。毫无疑问，你会发现我不是很懂电子学，所以我发现这是很有帮助的，你和像你这样的人不辞辛劳地帮助像我这样的人，我非常感激。我有很多BC547在我的盒子里，所以我今天将面包板电路，让你知道我的进展。
问候
帕特里克
没有问题帕特里克，请继续前进！
嗨Swagatam，
如果你不介意的话，只有一个问题？您为我的申请推荐哪些晶体管？
到目前为止，再次感谢您的所有帮助
问候
帕特里克
