本文将介绍一种简单的带有计时器电路的手机充电器，该充电器可用于给给定的手机充电，充电时间为指定的时间长度。这个想法是Saad先生提出的。
电路目标和要求
- 你能给我设计这个吗充电电路？输入230V 60hz，并输出3个USB接口用于智能手机充电。
- 在这个电路中我需要的是一个计时器（三组时间），30分钟，60分钟和120分钟。
- 所以我把我的手机连接到三个usb端口和按(开/关)开关，然后时间开始，例如60分钟，然后电源切断。
- 希望你能理解我的要求。

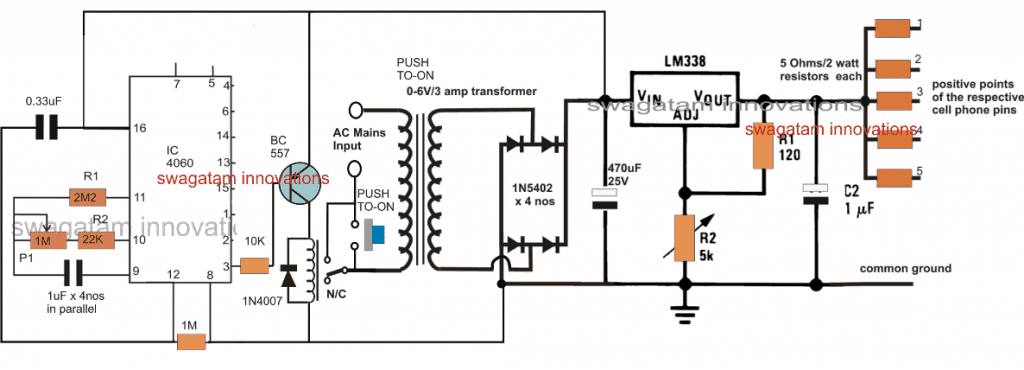

线路图
电路操作
所提出的带定时器的手机充电器电路如图所示，该设计主要由一个IC 4060定时器级和一个直流到直流多手机充电器阶段。
手机充电器部分是标准配置基于LM338的充电器电路，其中输出分为5个单独的充电输出，便于为5部单独的手机充电。从这些输出中，3个通道可用于预期的3个手机充电，每个通道的充电速率为1500mAH。可使用欧姆定律计算串联电阻器，如下所示
R = V/I = 5/1.5 = 3.33欧姆，每10瓦
必须适当调整LM338电路中的R2，使输出端子或C2端子之间的电压达到5V左右。
定时器级由以下部分组成：IC 4060谁的引脚也在其标准定时器/计数器模式下配置。
P1可以调整，使插脚3的延迟时间约为120分钟，这将允许插脚2产生60分钟的延迟，而插脚1产生30分钟的延迟。
最初，当通过指示的电源输入端子通电时，带有定时器的手机充电器电路不响应，并保持停用状态。
但是，按下给定按钮的瞬间，会导致继电器的N/O侧与其他未连接的电源线连接。
这会将交流电源与变压器引线瞬时连接，从而为整流器级供电，从而为整流器级提供瞬时直流电源输入IC 4060定时器级。
IC 4060级的瞬时电源启动计时器的计数，同时在计数器底部产生初始零电位继电器驱动器BC557晶体管，将继电器从N/C点切换到N/O点。
一旦发生这种情况，继电器触点现在接管推通开关连接，并允许交流电流通过这些触点流入变压器一次侧。
这确保，现在即使松开按钮，电路也能够锁定到通电位置，从而使LM338开始对连接的手机充电，计时器IC 4060通过pot P1计数规定的时间量。
IC 4060的计数一结束，引脚3(引脚1/2随选)转高，将BC557和恢复继电器触点从N/O切换到N/C。
这一动作立即关闭并断开交流电源与变压器的连接，使整个过程失效，并使整个系统进入其原始备用位置。
这个手机充电器定时器电路可以再次启动简单按下按钮，为下一个充电周期。
IC 4060的延时可使用以下公式计算：
f（osc）=1/2.3 x Rt x Ct
其中Rt = R2 +P1(欧姆)
Ct=C1（以法拉为单位）
零件清单
电阻器，所有1/4瓦5%
2 m2 = 1
22K-1
10K=1
1M=1
120欧姆=1
1M罐=1
5K罐=1
电容器
1uF/50V非极性=4
0.33uF=1
470年佛罗里达大学/ 25 v = 1
1uF/25V电解电压=1
二极管，1N4007 = 5
晶体管，BC557=1
集成电路，LM338=1
继电器，12V/400欧姆=1
按钮=1
变压器= 0-12V/5安培
输出电阻符合给定公式
