手机显示灯触发遥控电路

这篇文章解释了一种利用手机显示屏上的灯来遥控手机的电路。这个想法是唐顿提出的。

技术规格

我需要一个电路类似上述电路，但我将使用手机的LED作为光源，这样我可以使用手机打开和关闭负载。

手机两次振铃后才会激活加载，第一次振铃后，设备会在2 - 3分钟内等待第二次振铃，否则第一次振铃将被丢弃，以避免意外触发加载。

如果可能的话，4017 IC的电源是3.7V，所以我可以把它连接到手机电池上，在电源中断的情况下保持输出状态，继电器部分可以单独连接到12V，这样它就不会耗尽手机电池。提前感谢先生，给您更大的力量!

设计

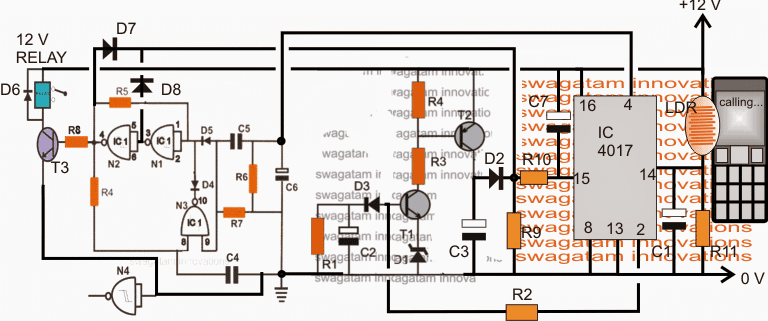

所提出的手机显示灯遥控电路可以在给定的图中看到。细节可以从以下解释中理解:

该电路主要由三个部分组成:左侧触发器级采用NAND门，中心延迟级采用BJTs T1、T2，右侧是光探测器和处理器级采用IC 4017。

当电源第一次切换时，连接在IC 4017引脚15/正的电容复位IC，确保在启动时引脚4和引脚2的IC产生逻辑零。

假设手机显示处于非激活状态，LDR处于完全黑暗状态，确保电路处于完全中性和失活状态。

现在假设一个电话是在附加的手机上，它的显示器照明创建一个低电阻的LDR，这反过来允许一个积极的“时钟”敲击IC 4017的针14。

这迫使IC将它的逻辑从它的引脚3转移到引脚2。在这个位置上，手机显示灯光持续时间或通话持续时间变得不重要，可以被忽略。

然而，在pin2的高位开始通过R2向C2充电，以激活由T1和T2组成的延迟ON定时器。

假设在此规定的情况下，手机不再通话，并且允许显示器关闭，pin2继续为C2充电，直到T1基部的电位上升到on T1和T2的饱和点。

T2收集器立即在IC 4017的pin15上发送一个正信号，迫使它复位，去除C2上的pin2高，并恢复IC到以前的备用位置。

然而，假设C2正在充电，在T1能够对手机进行另一个呼叫之前，会在IC4017的pin14处创建另一个“时钟”，迫使其输出从pin2切换到pin4。

在上述情况下删除pin2高防止拖延定时器激活和删除它的角色在这种情况下,但高转变pin4发送一个正脉冲触发器阶段,导致继电器改变状态从N / C / O反之亦然取决于最初的情况。

一旦触发器自己开始工作，继电器进入翻转模式，相关输出N1或N2的一个正反馈到IC 4017的引脚15复位到它的下一个触发周期的原始备用位置。

因此，继电器成功地激活或关闭，以切换连接负载ON/OFF与上述程序。

在规定的时间内，调制解调器手机上的所有随后的通话将导致继电器on和OFF，这反过来用于在触点上切换任何合适的负载。

该单元可能被认为是完全万无一失的，由于结合了一个定时和配对的信号输入从手机。

零件清单

R1 r7 r6 r11 = 100k

R2 = 330 k

R3 r4 r10 r8 = 10k

R5 R5 r9 = 2m2

T1, t3 = bc547

T3 = bc557d1 = 3v齐纳

D2 - D8 = 1 n4148

C1, C3 = 1超滤/ 25 v

C2 = 1000 uf / 25 v

C4, C5 = 0.22uF

C6, C7 = 10uF/25V

N1---- n4 = IC 4093

LDR =在手机灯光下应该在10k到33k左右
