这篇文章全面解释了各种标准电阻器颜色代码,以及用于分配电阻器特定值的系统。这篇文章还解释了如何从电阻器的颜色代码中读取和识别电阻器的值。
:美国普拉卡什
电阻器中使用的颜色编码表示有铅电阻器的值。这些电阻器的色码已经使用很长时间了。
用于电阻的颜色代码系统是表示值的最可靠且最简单的方法之一。
这是真的,因为很多场合已经观察到在电阻器上打印的值被擦除或模糊地擦除或模糊地,同时转移和处理电阻并因此识别值变得困难。

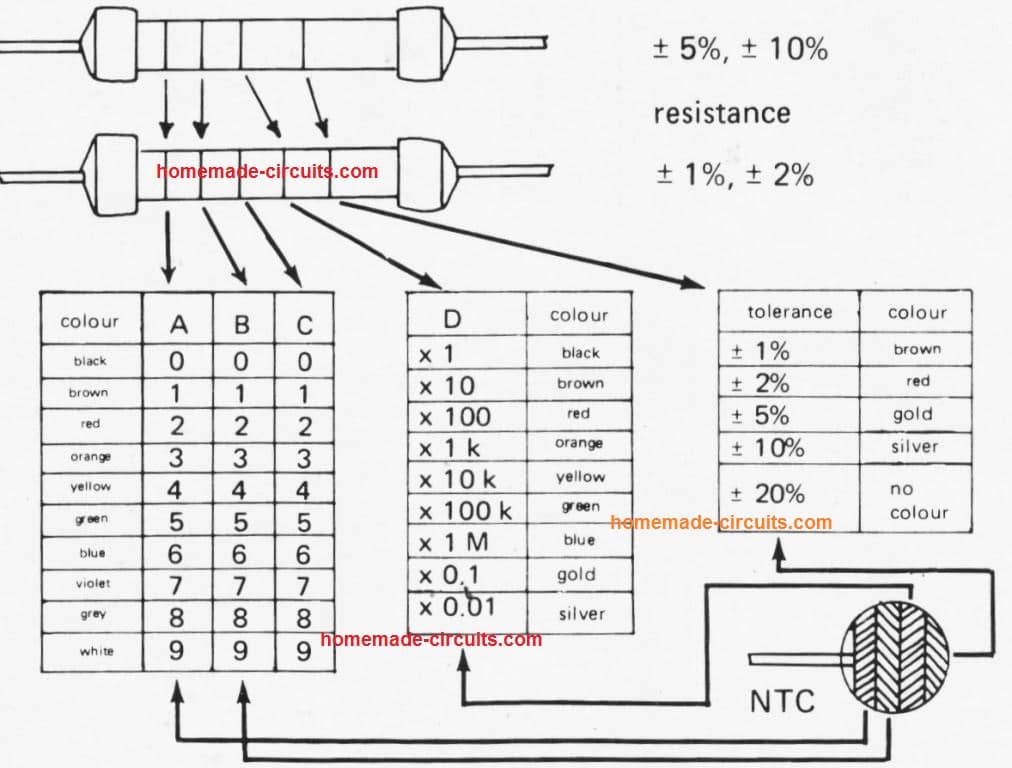

基本的颜色代码在电阻器中使用
电阻器上的颜色编码是在电阻器周围的环上进行的,这些环是有颜色的。
在电阻器上打印数字或数字变得很困难,因为所有的有铅电阻器实际上都是圆柱形的。
此外,如上所述,电阻器的使用和处理可以消除或模糊打印。
在这种情况下,电阻器的编码方案是部分标记的,颜色编码依赖于它周围的各种环能够破译与电阻器的参数和值有关的各种信息。
适用于电阻器的颜色编码系统是由电阻器要求的精度和公差水平决定的。
可以观察到各种不同电阻中使用的颜色代码系统基于相同的轮廓,而是由它们提供的信息不同。
可以在电阻上观察到的主要颜色编码系统是:
- 由四个波段组成的电阻器色码方案
- 由五个带组成的电阻器的颜色代码方案
- 由六个波段组成的电阻器色码方案
电阻器中的颜色代码方案是基于电阻器使用的环的数量来提供。
由四个波段组成的电阻器色码方案
采用四波段色码方案的序列值分别为E24、E6、E12。
可以容纳的重要值的范围可以达到两位数。
电阻器接受最大E24范围内的值以及电阻被容纳的公差VALE在最大范围为±2%。
电阻四带的颜色代码方案提供了关于电阻器的各种参数的信息,例如温度系数,值和公差水平。

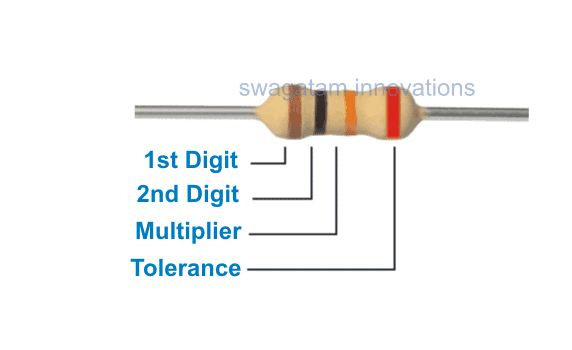

给出位于最靠近电阻器端身的频段的名称是“带1”。在四个频段中,电阻器的值的重要数字由前两个频段表示;虽然乘法器由放置在电阻上的第三频带的颜色代码表示。
例如,在上面显示的电阻器上呈现的颜色编码方案由红色、黑色和橙色以及在右边的红色波段作为第四个波段组成。
前两个色带即红色和橙色代表电阻器值的重要数据是10;虽然第三色带橙色表示为1000的乘数。
红色的第四色带表示电阻器的公差水平为±2%。因此,可以将电阻器的值解释为10,000Ω或10kΩ。
注:如果一个电阻器只有三个颜色波段,那么前两个波段将代表电阻器值的有效数字,而第三个波段将代表乘数。第四色带代表宽容将不在这里。
由五个带组成的电阻器的颜色代码方案
由五个带组成的电阻器的颜色码方案用于系列E192,E48和E96,因为这些电阻需要高耐受性,其范围为±1%。
因此,为了表示电阻器的值的显着图,需要三个带,因此在这种情况下可以观察到一个额外的频带。在所有其他意义上,由五个频带组成的电阻器的颜色代码方案类似于四个频带的颜色代码方案。

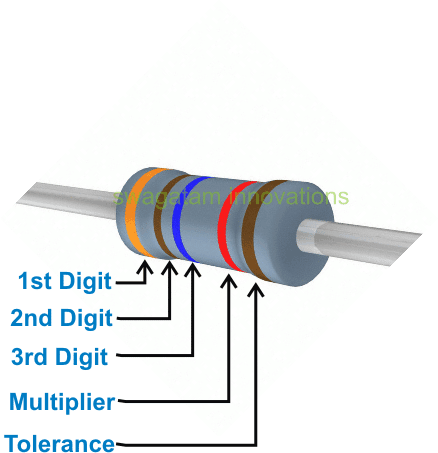

例如,上述电阻上存在的色带是橙色,棕色,蓝色,红色和棕色。
前三个色带代表电阻器值的有效值为316;第四个色带代表电阻的倍率为100。
电阻器的第五色带代表其公差值±1%。因此,电阻器的值可以写成31.6kΩ或31600Ω。
由六个波段组成的电阻器色码方案
由六个频带组成的电阻器的颜色码方案提供了关于电阻参数的最大信息水平。
采用六波段电阻色码方案的系列分别为E192、E$*、E96。
6波段的色码方案用于具有非常高的公差值且在±1%范围内的电阻。

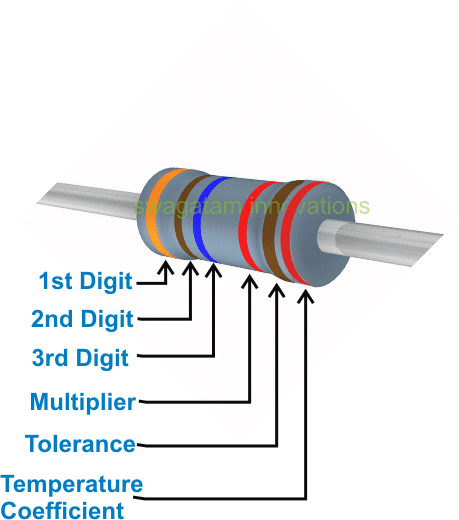

由六个波段组成的电阻的颜色编码方案的一个例子在上面显示,其中电阻上的六种颜色是橙色,棕色,蓝色,红色,棕色和红色。
电阻器上的前三个颜色波段代表电阻器值的有效数字,即316,而第四个颜色波段代表乘法器,即100。
第五个色带代表电阻的公差水平为1%。第六色带和最后的色带代表电阻的温度系数为50ppm/ºK。
因此,电阻器的值可以写成31.6kΩ或31600。

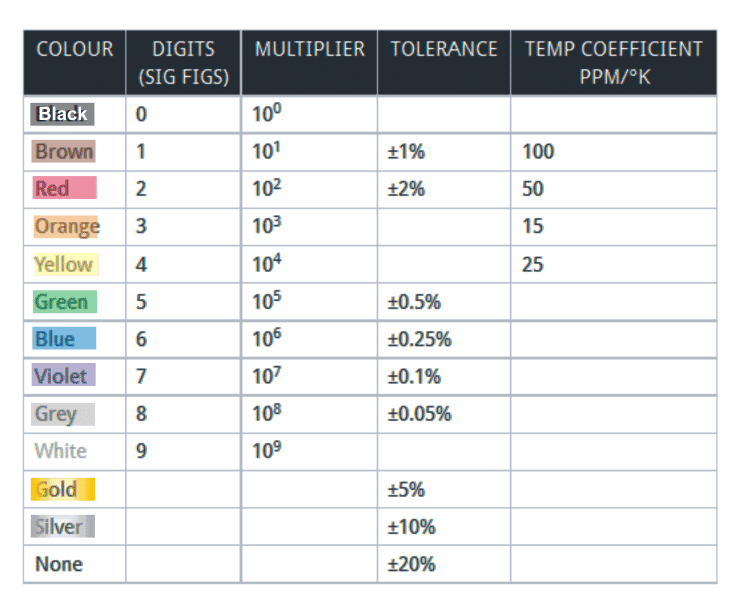

电阻的颜色代码图
所有类型的牵引电阻器,具有大约一个耗散电量的电阻器使用颜色代码。
除此之外,电阻器的尺寸足够大并相应地构造,以便在图中标记各种值和参数。
因此,有铅电阻器广泛采用色码方案。电容器的颜色编码方案也是基于类似概念的基础。
尊敬的先生,
我有两个1E/1W电阻。如果我把两个电阻串联起来,得到2E,这里瓦数是保持1W还是改变,
同样,如果我并行连接我得到0.5e,这里我仍然有一个1W或者是不同的吗?
亲爱的Sherwin,
在串联连接中,电阻将显示出瓦数没有变化,但并行,他们的瓦数将加起来。
