数字温度计电路 - 使用太阳能电池供电

该物品解释了一种没有电池的数字温度计电路项目。而不是电池电路利用小太阳能电池，并且通过从周围光源可获得的环境光线来通过从周围光源获得的电力进行操作。

这允许电路非常紧凑，重量轻，多功能和无忧无虑，同时测量来自给定源的温度。

这温度计可用于测量温度188app官网 ，房间的温度，散热器，用于天气分析，或任何其他合适的应用，需要在0度和100摄氏度之间进行临界温度测量。

基本的工作理念

参考下面的电路图，IC1就像温度传感器设备一样。这个IC是一个受欢迎的人LM35芯片它响应于其周围的相比之下的环境温度而产生线性增加的DC输出。要精确地，它以每度温度为10 mL的速率产生10mV的输出DC。

LM35具有内置的校准电路，可在0°C下产生0V。

除了该IC之外，该光源温度计的另一个主要元件是集成电路ICL7136（ICI），内部由数字电压表级，小数移位器和LCD输出接口组成，操作A 3和1/2数字温度读数的LCD面板。

该IC还有一个内部振荡器，可利用最小的时钟频率，确保整个模块能够使用最小功率运行，但在显示器上没有任何闪烁。

通过适当地调节预设P1，电路的温度读数校准。

电路如何工作

二极管D1和电阻器R11确保LM35响应于低于0°C的环境变为负电压。

LED D1和D2此处不起正常指示灯LED，而是作为参考电压发生器，用于获得合理准确的1.6 V恒定参考，其仅需要几个uampS的功能。尽管标准齐纳二极管具有更准确的参考电位，但与LED相比，齐纳二极管需要更高的正向电流，因此已避免为该应用避免了齐纳。

IC3以及该相关组件的适用于太阳能电池供应的电压监视器级。

当太阳能电池输出电压降至0.7V以下时，运算放大器通过晶体管T2从晶体管T2关闭主力计电路级。

此功能确保IC1，IC2阶段在这种低电压下不会出现故障，并且使用误差产生温度读数。

为了正常工作，LM35需要最小电源电压为5.5 V，而IC2则需要最小参考电位为7 V，以便其正常运行。

使用低环境灯

运算放大器IC3被装配为Schmitt - 触发器，使其适用于1V的滞后水平。意思是，当太阳能电池电压为8 V时，IC输出将接通，并在下降到7 V以下时关闭。

使用预设P2精确调整阈值7 V开关。

包括IC1，IC2的电路能够正常工作在10至200微放大器的电流范围内。当太阳能电池上的光源不足并且其电流下降时，IC3关闭到IC1 / IC2的电源，从而在太阳能电池上移除加载，并且其电压上升至8V。该8 V存储在电容器C6中。IC3检测到该电源并打开电源，使得温度计现在使用这种存储的能量工作。当C6放电到7 V阈值以下时，IC3又一再次通过T2切断电路。

IC3的上述功能在环境光线低或落入到其中的水平时，IC3的实际上非常有用。太阳能电池无法为其正常运行产生温度计的足够功率。在这种情况下，IC3从太阳能电池开/关切换电力，使得用户能够检查温度在交换开/关模式下，但绝对没有错误。这允许温度计即使在低环境光线条件下也能完美地工作，而不是完全关闭。

通过改变电阻R7的值，可以根据用户偏好改变滞后水平（1 V）

电容器C6值确定在低光条件下IC3 / T2发生开/关的速度。减小C6值将导致显示器的开/关最快，反之亦然。

建设和建设

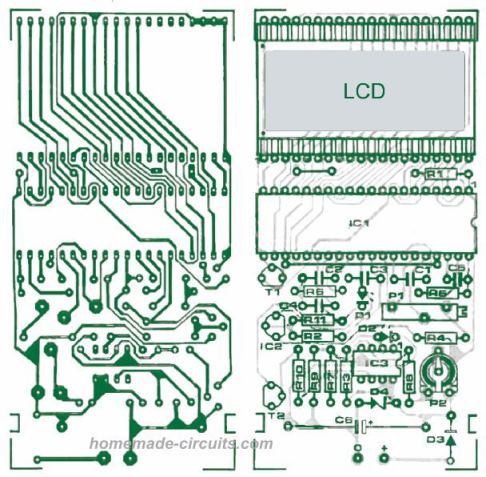

光源温度计的PB设计可以在以下图像中可视化。

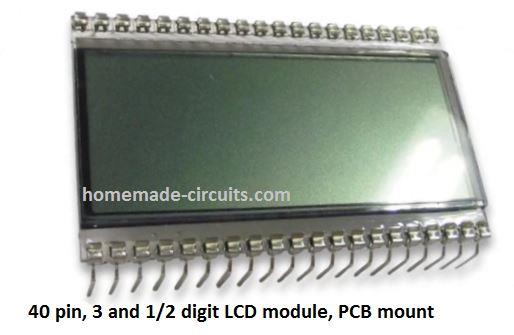

组装PCB.很容易，但在插入PCB时必须使用预防措施处理LCD模块，因为该设备非常细腻，容易破碎。

确保不要忘记PCB上的几根电线连接。在PCB上最初不适合IC2 LM35，以允许在LM35的VOUT和GND端子上引入+1.000 V.在这确保务必调整P1之前，以便显示屏读取100°C。一旦完成此操作，如果使用，请卸下太阳能电池或外部电源，现在将IC2固定在PCB上。

太阳能电池

太阳能电池可以是任何迷你或微太阳能电池组合以产生9 V，10 mA。

如果您不希望使用太阳能电池或灯功率，而是普通电池，则可以使用普通的9 V PP3电池更换电源，这可能持续由于设计极低消耗。

警告：拟议的光源数字温度计不应用作临床温度计，除非电路被验证并从授权的实验室确认。
