这篇文章解释了一个简单的继电器转换电路，它可以用于切换一对夫妇的a / c或任何类似的负载交替，以避免误用和节省电力。

技术规格

情况如下:

状态:加州。

设施:教堂。

电费受一个月内任何10或15分钟的高峰使用时间的影响很大。因此，如果一个月的使用量超过阈值一次，那么这个月每千瓦时的使用量就会大幅上升。

关注点:我们有2台大型空调。如果两者同时运行，我们将超过阈值功耗，并触发整个月的高速率。人们会在感到太热的时候打开两个单位，而不考虑成本。

需要:A (24V)电路，与A/C恒温器工作，这样:A/C单元1的旋转/基于自己的(可编程)恒温器;A) 1号机组没有运行，b) 2号机组的恒温器要求冷却。

你能设计一个简单的继电器电路，当1号机组运行时，使2号机组失效吗?

——林登

设计和绘制:Abu-Hafss

根据请求:

A/C单元2的开/关开关应保持禁用，而或只要A/C1运行，并在开关的位置上。

第二个条件可能被忽略，因为恒温器的A/C 2本身会保持系统关闭，不管A/C1条件或相关的ON/OFF开关。

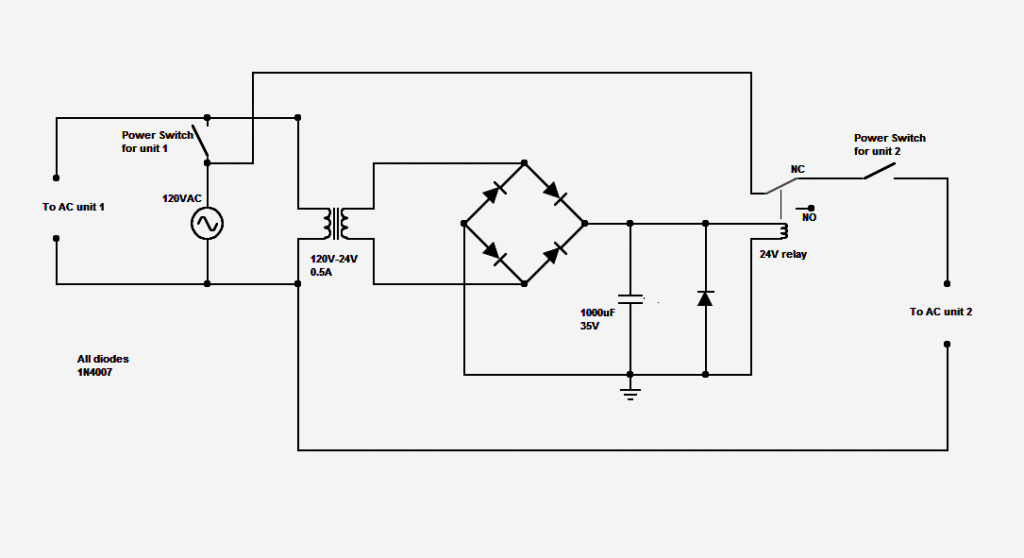

上述线路是由本博客的一位忠实读者Abu-Hafss先生设计的，完全符合这种情况，满足了要求

可以看出，该设计由一个简单的继电器电路组成，可以交替切换a /C1和a /C2，并且不允许同时激活两者。

在电路中，我们有一个基于变压器的全桥整流电源电路，它的输出电位配置了一个“转换”继电器。电源输入与ac电源开关连接，这样当ac 1接通时继电器就会激活。

继电器总成的触点与A/C2连接，只要继电器处于失活状态，就允许A/C2通过继电器的N/C触点接通电源。

然而，当继电器从其N/C触点切换到N/O时，A/C2的电源线被切断，实现了上述章节中讨论的预期目的。
