这篇文章讨论了一个有趣的节能照明电路设计，它只有在逻辑上需要的时候才会打开，从而有助于节省电力，也增加了整个系统的工作寿命。
技术规格
你好Swagatam,
谢谢你的回复，你所要求的细节是这样的，
1.太阳能充电电路充电铅酸电池。
2.我的项目要求在一个房间里，如果有人在场，那么LED应该一直亮着。
3.如果自然光很好，就应该调暗光线。
4.如果房间里没有人，那么在延迟1-2分钟后，它应该关掉。
5.放假期间停工的规定。
我所需要的是我的系室在大学期间或之后，如果需要，应该使用太阳能直接照明或通过电池。
我真的很依赖你，我没有任何人可以教我这个，我谷歌了很多，但它不工作。
设计

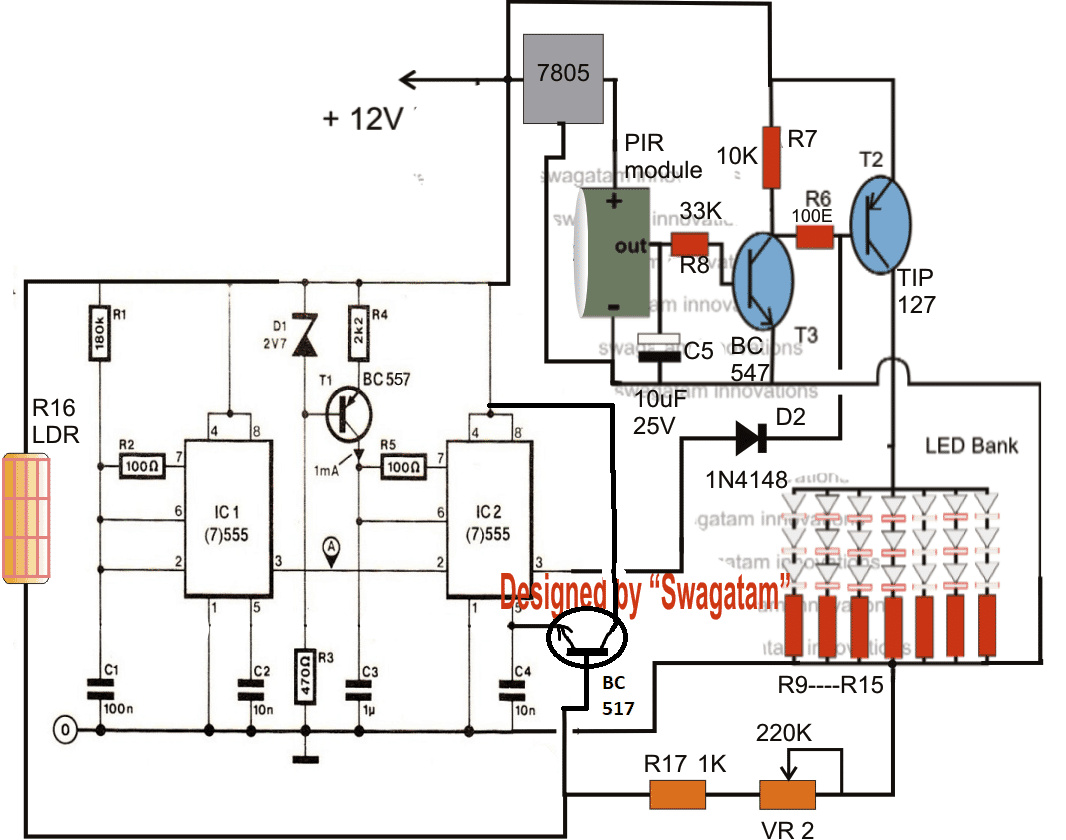

根据要求，以下节能智能照明电路由三个独立的阶段组成:PIR传感器阶段、LED模块阶段和由一对IC555组成的PWM灯控制器阶段。
让我们通过以下几点来了解不同的阶段:
上层由PIR传感器模块和相关电路组成标准被动红外传感器级。
当在指定范围内的人存在时，传感器检测到它，它的内部电路将其转换为电位差，因此它被馈送到第一个NPN晶体管的基部。
上述触发器，激活两个晶体管，这些晶体管依次开关在TIP127的集电极上连接的led。
上述阶段确保灯光只在附近有人的时候亮着，周围没人的时候关闭。C5确保在没有人的情况下，灯不会立即关闭，而是延迟几秒钟后关闭。
利用脉宽调制
接下来，我们看到两个IC 555级配置为标准稳态和PWM发电机级。C1决定PWM的频率，而R1电阻可以用来优化电路的正确响应。
PWM输出被馈送到TIP127晶体管的基部。这意味着，当PWM脉冲包含更宽的脉冲时，晶体管的关闭时间更长，反之亦然。
这意味着，功率因数越宽，LED的强度就越弱，反之亦然。
我们都知道555 IC的PWM输出(在右边部分配置)取决于其控制引脚5的电压水平。
接近电源水平的较高电压使PWM输出更宽，而接近零标记的电压使PWM的宽度最小。
在R16、R17和VR2的帮助下制作的分频级实现了上述功能，使集成电路响应外部环境光条件，并生成所需的优化pwm，以实现LED调光功能。
R16实际上是一个LDR，它只能接收进入房间的外部光源的光。
当外部光线明亮时，LDR提供更低的电阻，从而增加IC引脚5处的电位，这促使IC产生更宽的pwm，使led变暗。
在低环境光水平，LDR提供更高的电阻启动相反的结果，即现在led开始按比例变亮。
根据个人喜好，可以调整220K罐以获得最佳的IC 555级响应。
根据要求，上述电路必须由电池供电，由太阳能充电器控制器电路充电。我已经在这个博客中解释了许多太阳能充电器控制器电路最后一个电路文中所给出的可用于本申请书。
你好Masena,
这个电路图会很复杂，需要很多时间来绘制，因为我已经有很多未决的请求，你的请求可能需要一段时间才能发表。
连接PNP tr到555的o/p安全吗?由于引脚3的555没有上升到足够高的程度来关闭晶体管，而且555书防止我们连接一个pnp缓冲tr到555的o/p。谢谢
请给我说明这一点的链接。
我看了你的链接，它是垃圾，没有IC会产生全电源电压输出，也不会产生100%零输出，所以在这种情况下，即使一个NPN设备也不能正常工作。
我们不得不采取外部措施来应对这个问题，仅仅消除PNP设备并不能解决问题。
请帮助我解释你的电路好为我..;我想使用它作为一个项目工作....请帮助我…我正在接近我的项目提交的最后期限
在....一篇文章中已经解释过
亲爱的Swagatam先生,
你能给我解释一下包括555ic在内的PWM阶段的详细工作吗?因为我只能理解其中的一些。
亲爱的卡兰加，这可能是一个很长的解释，我在这里给你一个简短的解释:
555网络是一种PWM产生电路，它的占空比可以通过在ic2.....的pin5处施加一个比例大小的电压来改变异地恋和VR2构成分压器网络成为上述负责应用变压销的环境光条件迫使IC2生成优化的pwm的T2的基础上进而控制LED照明根据这一比例。
嗨Swagatam。
我需要把这个电路«太阳能LED灯与充电器»与这一个。我知道我必须把LED银行从«太阳能LED灯与充电器»，但我还需要做什么其他改变?我需要这个电路完全由电池供电，将在白天充电，并在晚上供电。
谢谢。
保持好的项目。
Nelio阿伯
嗨Nelio,
你只需要移除40瓦的led，如下电路所示:
//www.addme-blog.com/2015/03/solar-led-lights-with-charger.html
替换为上文所示的LED组，并将连接的LM338的输出连接到上述PIR电路的电源输入。
这意味着“带有充电器的太阳能LED灯”输出现在为PIR/555电路提供电力，而LED组被40瓦的LED取代。
你好,
2更多的事情…什么是LED银行电阻的值和与当前配置，多少LED可以添加到电路，而不改变晶体管T2?
谢谢。
Nelio Abrue
假设这些是5毫米led 20mA，电阻可以是100欧姆1/4每个…你可以添加许多这样的串在并联，你可能喜欢，这取决于多少电流输入，你可能愿意与电路使用
嗨，请在页面顶部的搜索框中输入“太阳能转换”，你将能够找到许多选项，从中选择最适合你的一个。
