扩展电话环形放大器/中继电路

讨论的电话中继电路可以扩展您的座机铃声的范围，从电话，这样一个人可以使一个电话听到在另一个房间，甚至在另一个房子。

辛格:上面

电路操作

电路可以与附接的蜂鸣器连接，然后具有驱动电路的蜂鸣器进一步用于扩展其范围。即使是警告灯（示例灯泡/灯泡），如果有听力障碍的人使用该设备，甚至在连接时连接。为了实现多个单元，可以连接多于各个负载的继电器输出触点。

电话中继器的工作原理:

信号直接由电话线发出。来自线路的电流通过一组电容C1和电阻R1、R2、R3和由二极管D1、D2、D3、D4组成的整流桥。因此，滤波后的直流信号被以正脉冲信号的形式应用到晶体管Q1的基极上。

晶体管Q1响应其底部接收到的信号的节奏模式，在其集电极电阻上产生一个反向放大的信号。

放大的集电极信号受到电阻R5和电容C2网络的限制，以确保信号不是脉冲，而是直接和直的。

然后将这一修改后的直流应用到连接在达林顿配置的Q2和Q3晶体管上，以进一步放大，使最终输出能够驱动继电器来激活蜂鸣器。D5用于保护晶体管Q2和Q3的反向继电器线圈反emf。

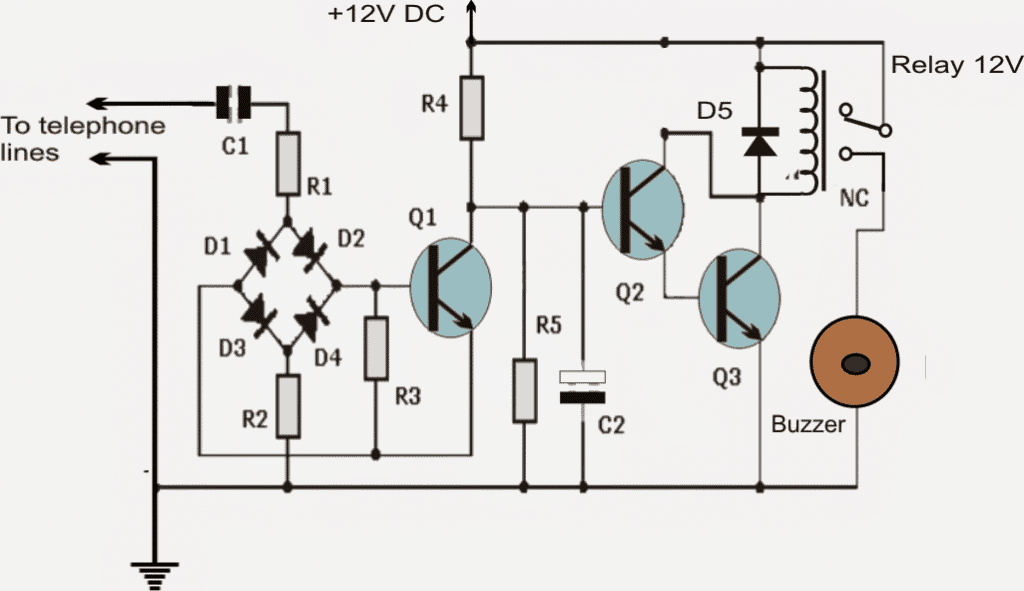

线路图

拟议的电话中继站电路的元件清单

- 2个晶体管Q1, Q2: BC547B
- 一个晶体管：Q3：BC337
- 5个二极管D1, D2, D3, D4, D5 1N4148
—1个电容C1: 0.033uF
- 1个电解电容器:C2: 1uF, 50V
-两个电阻R1, R2: 100K
- 1电阻R3: 8.2K
- 1电阻：R4：180K
- 1电阻:R5: 39K
- 1个继电器(继电器)12V
- 1个12V响蜂鸣器

注意:不要将电话线的极性反转到中继器上。
