简易LPG气体探测器报警电路

您是否感到脆弱或怀疑您的房子可能有液化石油气泄漏?那么这个气体泄漏报警电路可能会帮助你。

作者:Sai Srinivas

这个概念

该电路是一种简单的解决方案，用于检测家庭中的LPG气体泄漏，如果长时间留下无人看管，导致严重的物理和货币损失！

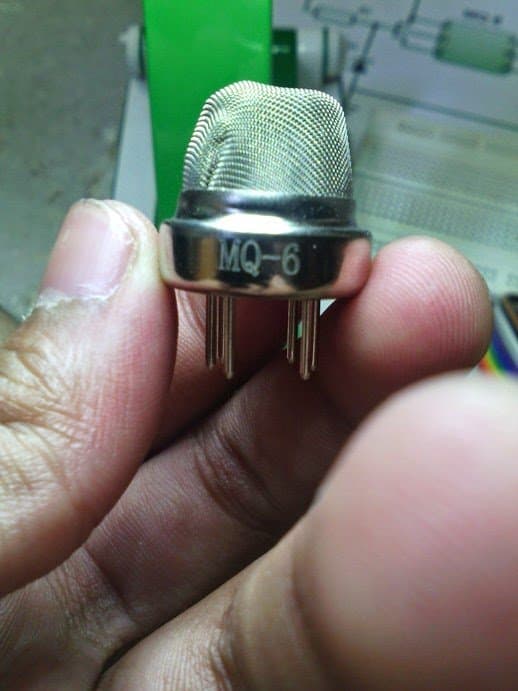

该电路使用MQ-6气体传感器，它对LPG气体比MQ-2等其他传感器更敏感。MQ-6气体传感器由一个小加热盘管和一些化合物SnO2(二氧化锡)的化学成分组成。

加热器线圈始终保持加热，只要电路接通即可，即使没有气体泄漏，电路即使在没有气体泄漏的情况下也会继续抽取电流。

电路工作原理：

首先让我们了解传感器MQ-6的引脚。该传感器由6个引脚组成，但在该电路中，两对短接引脚分别短接2 - 2个引脚，这样两个引脚在一起形成一对，另外两个引脚形成另一对，剩下的两个引脚正常使用而不产生任何短接。

这里我们将一对短引脚命名为XX，另一对命名为YY，以便我们更容易理解电路。

气体传感器销连接

插脚可以以任何一种方式连接，因为它们没有极性。

加热器引脚每个都命名为H.当PIN XX连接到VCC时，PIN YY连接到晶体管BC548的基部。加热器销也可以互换。预设电阻用于设置灵敏度。

当传感器检测到LPG气体时，气体泄漏报警电路使用BC548晶体管打开蜂鸣器。

最初，当电路导通时，传感器内的线圈开始加热，并且通过线圈的电流通过33欧姆电阻控制，而齐纳二极管确保电压流不超过5.1V。

XX引脚通过电阻连接到电源的+ve，而YY引脚连接到晶体管BC548的底座。100K预置电阻用于设置灵敏度。

当空气中的气体浓度增加时，它的输出就会变高，从而使晶体管触发蜂鸣器和LED。蜂鸣器和LED保持供电，直到空气中的浓度降低到指定的水平。

设置和测试电路：

使用通用PCB来组装电路并使用带状电缆将MQ-6传感器连接到电路。完成电路后，将其靠近LPG气体灶并接通电源。

确保炉子和电路附近没有火焰或可能引起火花的电气设备。

现在，打开煤气炉，不要点燃它，并使用螺丝刀调整预置，使蜂鸣器只有在空气中有合理的气体浓度时才响。调整结束后，将电路包裹在合适的外壳中，并将传感器安装在离煤气炉更近的地方。

确保电路中不包括任何机电设备，因为当它们工作时可能产生的火花会在气体泄漏时引起火灾。

零件清单:

• R1 - 33欧姆，
• R2 - 2.2 k,
• R3 - 100K预置电阻，
• R5 - 390K，
• R6 - 2.2 k,
• D1 - 5.1V, 1W齐纳二极管，
• L1 -红色LED，
• Q1 - BC548,
• buzz1 - 6V蜂鸣器
• 电源- 6V, 800ma(不应超过此电压)

原型形象

免责声明:

当这个气体泄漏报警电路被测试为满意的工作时，它可能会由于任何原因，例如电源故障，而不能给出蜂鸣器指示。所以，请不要完全依赖这个电路，要一直盯着炉子。

我对您可能面临的任何后果并不负责，而在制作此电路之后。

更新

如果您打算使用Ready Made MQ-135进行LPG气体传感器，您可以根据指令进行这样做在这篇文章中给出．

下面是同样的视频演示:
