用按钮控制一个重型电器是非常方便的，因为它允许一个固态方法，通过简单地按下相关按钮来操作参数。在这里，我们讨论一个使用一组按钮和pwm的热控制器电路。
使用数字按钮控制器模块
在我之前的一个帖子中，我设计了一个有趣的通用按钮控制器电路可以使用任何相关设备实现，以实现特定设备的双向按钮控制。我们也为本申请实现了相同的概念。

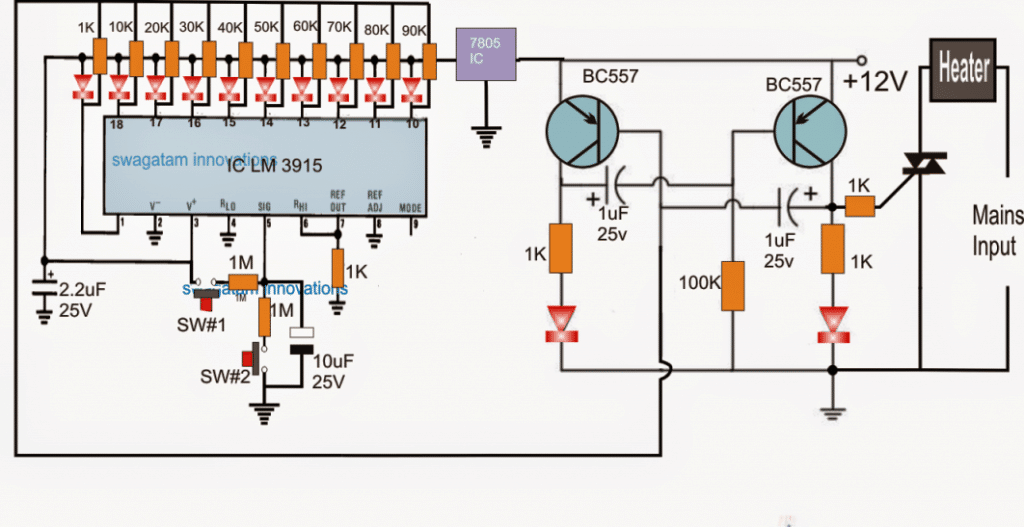

下面我们来试着详细了解一下上面所示的按钮加热器控制器电路:
它是如何工作的
该设计可以分为两个主级，LM3915阶段，该阶段负责响应于两个按钮的按钮和横向的误码多纤维器级，该阶段响应于两个按钮的按钮而定位的序列变化的电阻，以及定位以响应来自的变化电阻LM3915输出并生成相应变化的PWM。这些PWM最终用于控制连接的加热器设备。
您可能已经知道集成电路LM3915的设计是为了在其引脚1到18到10上产生一个连续递增的输出，以响应其引脚5上递增的电压水平。
我们利用该特征的优点，并通过按钮在其引脚＃5处采用充电/放电电容器，用于在所提到的引出的引出的引线上实现所需的前进/反向运行逻辑低。
当SW1被推到ON时，10uF电容缓慢充电，导致IC引脚5处电位上升，反过来迫使引脚1向引脚10跳变逻辑低。
当释放按钮释放时，序列停止，现在按下序列向后SW2，该序列向后被按下，该序列向后从电容器放电，从引脚＃10朝向IC的引脚＃1朝向引脚＃1朝向销钉#1开始跳转。
以相同的顺序，通过追逐相关输出引脚的追逐红光来指示上述动作。
然而，所提出的按钮控制加热器电路的实际实现是通过引入PNP晶体管Quistible PWM发生电路来执行的。
PWM发生器
该病变电路产生大约50％的占空比，只要晶体管基部的电阻电容值处于平衡，即值是相等且平衡的，但如果这些组分值中的任何一个，则相应的量在设备的收集器中引入了变化，占空比以相同的比例变化。
我们利用电路的这一特性，将晶体管的一个基极与LM3915的序列输出集成在一起，通过一组计算的电阻，相应地改变有关晶体管的基极电阻，以响应SW1或SW2的压力。
上述动作产生所需的变化pwm或占空比晶体管集电极，这可以看到与可控硅和加热器器具连接。
可变pwm使可控硅和器具在感应量ON或OFF开关下进行或操作，产生等效量的增加或减少器具的热量。
