这里介绍的电动围栏充电器电路基本上是一个高压脉冲发生器。超高电压源于常用的汽车点火线圈。
一个不稳定的多谐振荡器用来产生所需的频率来驱动点火线圈。另一个稳定器用来控制提供给栅栏的脉冲。
用栅栏充电器保护农作物
如果你有大片的农田，迫切需要保护庄稼不受动物或人类等不速之客的伤害，那么这个电动围栏充电器就是你要找的。自己构建并安装它。
电栅栏是一种带电的高压屏障，如果身体接触或操纵，会产生痛苦的冲击。因此，这种围栏基本上起到了阻吓动物和人类入侵者的作用，阻止他们越过限制边界。
我设计并测试了一个电动围栏充电器的现有电路，并证明该电路具有足够的应用能力。
20千伏的电火花
栅栏充电器电路能够产生高达20000伏特的电压脉冲，更不用说与之相关的死亡率了。然而，脉冲是间歇性的，为实验对象提供了足够的时间来实现、恢复和喷射。
产生的脉冲是如此强大，它可以很容易地电弧和飞行之间的短距离约一厘米。因此，围栏导线需要充分分离，以避免电弧和火花泄漏。如果不解决，可能会大大降低装置的效率。
在这里，高压的产生主要是由汽车点火线圈实现的。
点火线圈的绕组比是专门设计的，用于在点火室内两个紧密间隔的导体之间产生高压电弧，从而启动车辆的点火过程。
基本上，它只是一个升压变压器，它能够将一次绕组的输入电压升压到输出或二次绕组的可怕水平。
电路和点火线圈的某些点在通电时接触非常危险。尤其是点火线圈输出太致命，甚至可能导致瘫痪。
让我们更深入地诊断拟议的电动围栏充电器电路。
电路操作

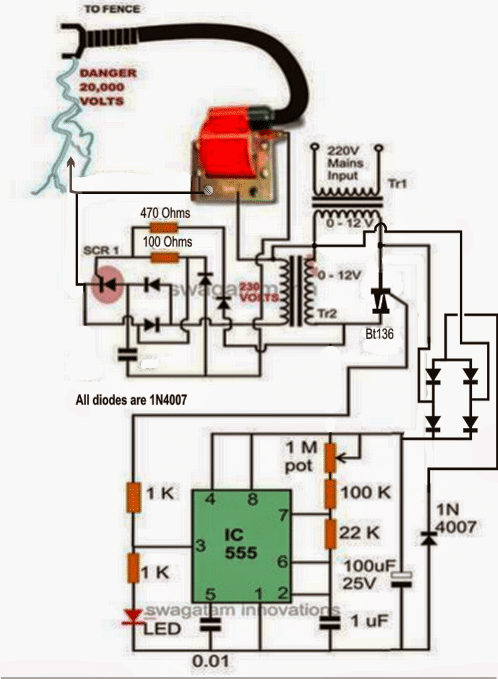

在电路图中，我们看到整个电路基本上由四个阶段组成。
直流振荡器级，
一个12到230伏的中间升压阶段，
电压收集器和点火阶段以及超高压增压阶段。
TR1和TR2是两个正常的降压变压器，其二次绕组通过SCR2连接。TR1输入初级绕组可根据国家规范进行选择。
但是，TR2一次电源的额定电压应为230伏。
IC 555和相关组件构成一个正常的不稳定多谐振荡器级。电路的电源电压来自TR1本身的次级电路。
稳态输出用于触发可控硅BT136和整个系统，根据P1的设置，以特定的固定间歇率。
在接通期间，三端双向可控硅将12伏交流电从TR1连接到TR2的次级，以便在TR2的另一端立即提供230伏电压。
这个电压被馈送到电压触发级，组成的SCR1作为主要的有源组件，连同一些二极管，电阻和电容C4。
来自SCR1的点火电压被注入点火线圈的一次绕组中，在二次绕组处被立即拉至20000伏。该电压可适当端接至围栏内。
该电动围栏充电器产生的高压需要小心地施加在整个围栏上。
从点火线圈连接到围栏线的两根杆子应保持至少2英寸的距离。
理想情况下，栅栏的支柱应该是塑料或类似的不导电材料，永远不要使用金属，甚至不要使用木头(木头容易吸收水分，可能会导致泄漏)。

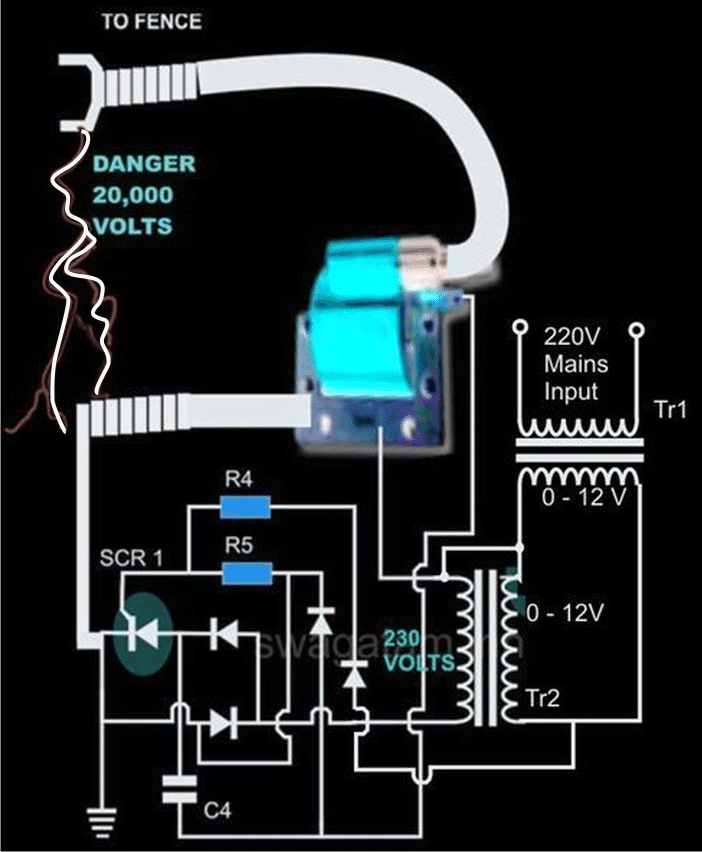

使用SCR的电动围栏充电器电路零件清单
- R4=1K，1W，
- R5=100欧姆，1瓦，
- P1=27K预设值
- C4 = 105/400v ppc，
- 所有二极管都是1n4007，
- IC = 555
- TR1 = 0-12V/3Amp(120或230V)
- TR2 = 0-12V/1Amp(120或230V)
- SCR是bt151，
- 三端双向可控硅可以是任何1MP/400V，如BT136
- 两轮车点火线圈显示为荧光蓝色

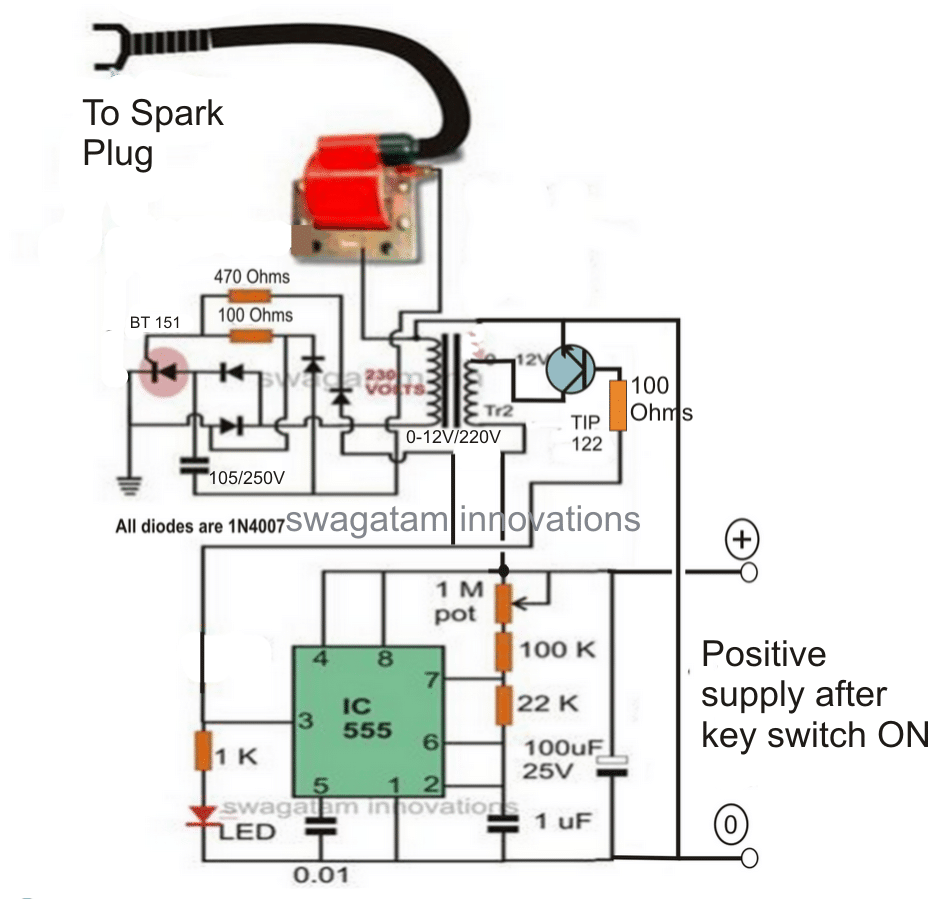

上述概念也可以使用BJT来实现，用于产生变压器的触发脉冲，如下所示
请将TIP122基极电阻值增加至10K，以减少晶体管增加的损耗。
调整1M锅，使IC 555的开时间比关时间短得多，以减少电流消耗。
显示点火线圈如何用于产生高压的视频
迷你围栏充电器电路
上述讨论的围栏充电根据其规格相对更大、更强，如果您需要更小的东西，则以下小型围栏充电电路非常方便，可用于驱走任何想要的小场所（如露台花园）中的蟑螂、蛞蝓、蠕虫、蜗牛等害虫，阳台盆栽植物或仅用于保护食物等。
电路操作
mini fence charger的参考电路如下图所示，可以通过以下几点来理解:
变压器绕组的顶部通过C2向晶体管的底部提供加强，T1一直被限制在导电状态，直到C2完全充电，结束闩锁并迫使晶体管重新开始导电序列。
安装R1（可能是1K电阻器）以限制T1的基本增益以确保抑制，而VR1（可能是22k预设值）可以很好地调整以获得有效的T1脉动率。
C2还可以通过尝试补充值进行微调，直到在trafo输出端达到最大输出
变压器规格
变压器可以是变压器型交流/直流电源设备中常用的铁芯降压变压器(500mA)。
变压器输出的直接输出可能处于评估的二次电平，例如，无论是220V二次电平，在这种情况下，输出可能预期为该电平。
通过与cockroft-walton发电系统相对应的连接二极管、电容电荷泵装置，上述程度可能会更高或更高。
这种装置可以将220V的电压提高到几十伏，从而迫使电荷泵电路的终端产生火花。
上述端高压端终端可以适当地连接到需要保护的整个区域，以防止虫子和实施预期的围栏充电操作。
篱笆充电器的电线必须以最小的距离分开，这样即使在没有昆虫入侵的情况下，火花也不会一直飞。
通过更换铁芯变压器和铁氧体磁芯对应物，说明的迷你围栏充电器电路概念可进一步用于蚊子拍蝙蝠用途。
线路图
仅使用两个电容器进行最简单的围栏充电
如果您可以在触手可及的范围内使用220V AC或120V AC电源输入，则可能可以使用以下基于电容器的简单AC围栏激励电路，而无需整合任何复杂电路。
电容器可以根据应用所需的电击水平来选择。
注意:尽管电容器用于删除输入电流显著降低的水平,还是这个系统的输出可能大到足以杀死任何生物如果它发生卡住或纠缠在篱笆和受到当前更长时间。
