电气继电器由电磁体和弹簧加载的转换触点组成。当电磁体通过直流电源打开/关闭时，该电磁体将弹簧加载机构拉动并释放，从而使这些触点的末端端子进行转换。随后，响应继电器电磁体开关，将连接到这些触点的外部电荷载打开/关闭。
在这篇文章中，我们全面了解了继电器在电子电路中的工作方式，如何通过仪表识别其对任何继电器的销钉并在电路中连接。
介绍
不管是闪烁灯, for switching AC motor or for other similar operations, relays are for such applications. However young electronic enthusiasts often become confused while assessing the pin outs of the relay and configuring them with a drive circuit inside the intended electronic circuit.
In this article we’ll study the basic rules that will help us to identify relay pinouts and learn regarding how a relay works. Let’s begin the discussion.
继电器如何工作
电力继电器的工作可以从以下几点中学到：

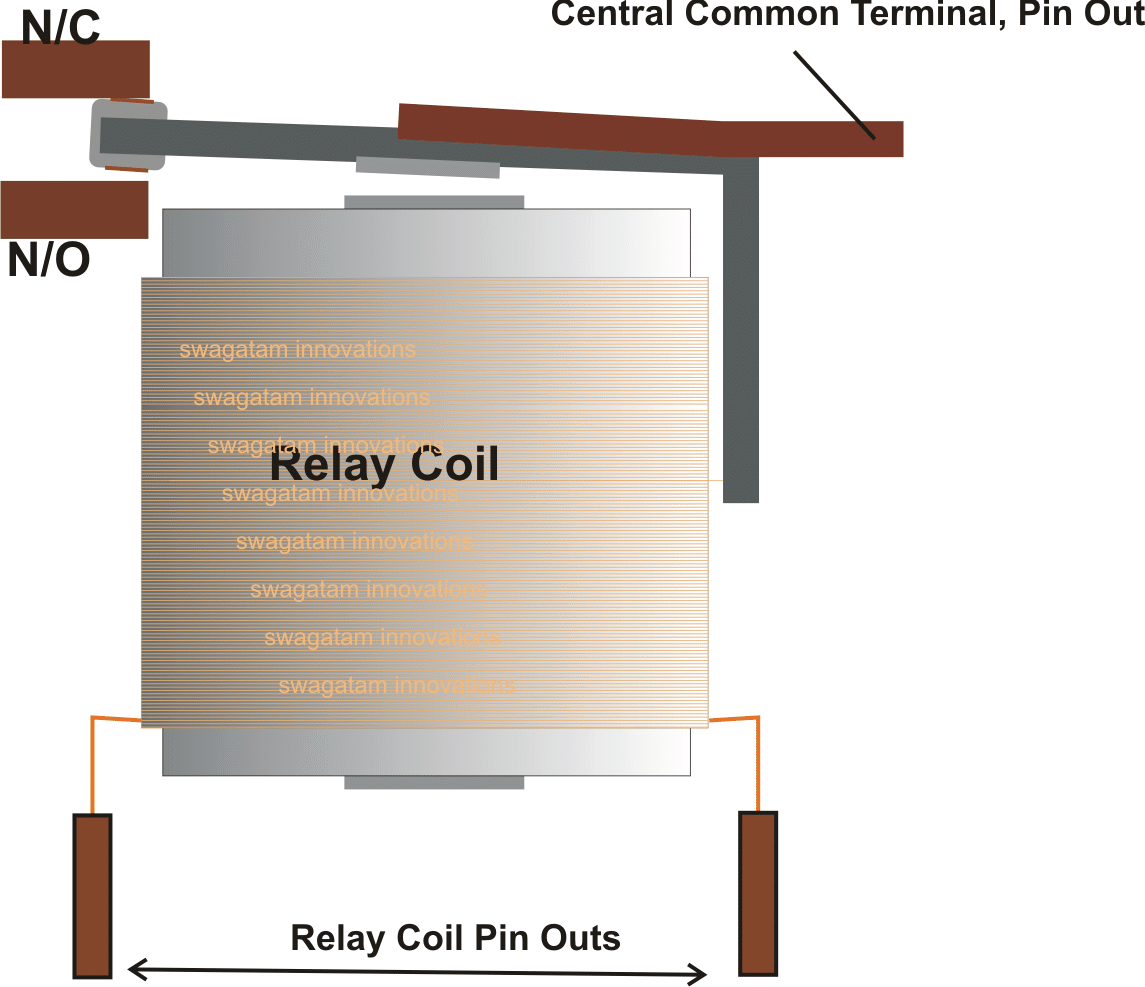

- 继电器机制基本上是由线圈和弹簧载触点组成的，该触点可以自由移动在枢轴的轴上。
- 中央杆的铰链或旋转方式使得当继电器线圈用电压供电时，中心极与设备的一个侧面端子连接在一起，称为N/O触点（通常关闭）。
- 发生这种情况是因为杆铁被继电器线圈电磁拉力吸引。
- 当继电器线圈关闭时，极点将自身从N/O（正常打开）端子断开，并与第二个端子（称为N/C接触）连接自身。
- 这是触点的默认位置，并且由于缺乏电磁力而发生，也是由于极金属的弹簧张力，该杆金属通常可以使杆保持与N/C接触连接。
- 在此类开关打开和关闭操作过程中，它会根据继电器线圈的ON/OFF切换到N/O
- 当DC通过线圈时，在铁核上缠绕的继电器线圈的表现就像强电磁体。
- 当线圈通电时，生成的电磁场立即拉动附近的弹簧载荷金属实现上述解释的触点切换
- The above movable spring loaded pole inherently forms the main central switching lead and its end ts terminated as the pinout of this pole.
- 其他两个触点N/C和N/O形成了相关的继电器端子的互补对或引脚出现，这些对响应于线圈激活时，它们交替地与中央继电器杆连接并断开了连接。
- 这些N/C和N/O触点还具有最终终端，这些终止终止可以移出继电器框以形成继电器的相关针。
以下粗糙模拟显示，当用输入电源电压打开和关闭电磁电磁线时，中继杆如何响应电磁线线圈。我们可以清楚地看到，最初将中央电线保持与N/C接触连接，并且当线圈通电时，由于线圈的电磁作用，将极向下拉动，迫使中心极与N/连接o联系。
视频说明
Thus basically there are three contact pinouts for a relay, namely the central pole, the N/C and the N/O.
另外两个引脚用继电器的线圈终止
该基本继电器也称为SPDT类型的继电器，意为单极双掷，因为在这里我们有一个中央杆，但以N/O，N/C的形式进行了两个替代侧触点，因此SPDT一词。
因此，我们在SPDT继电器中有5个引脚：中央移动端子或切换端子，一对N/C和N/O端子，最后是两个构成继电器引脚出现的两个线圈端子。
如何识别继电器引脚并连接继电器
通常，不幸的是，许多继电器都没有标记的PinOut，这使得新电子爱好者很难识别它们并为预期的应用程序提供这些工作。
需要识别的引脚是（按照给定的顺序）：
- 线圈引脚
- The Common Pole pin
- The N/C pin
- N/O针
可以通过以下方式完成典型继电器引脚的识别：
1) Position the multimeter in the Ohms range, preferably in the 1K range.
2）首先将仪表量随机连接到继电器的两个引脚中的任何一个，直到找到指示在TH仪表显示器上表明某种阻力的引脚为止。通常，这可能是100欧姆和500欧姆之间的任何东西。继电器的这些引脚表示继电器的线圈针。
3）接下来，按照相同的步骤操作，然后通过将仪表量源随机连接到其余三个端子来进行。
4) Keep doing this until you find two pins of the relay indicating a continuity across them. These two pinouts will be obviously the N/C and the pole of the relay, because since the relay is not powered the pole will be attached with the N/C due to internal spring tension, indicating a continuity across each other.
5）现在，您需要简单地识别其他单个终端，该终端可能在上述两个端子上的某个位置，代表三角形配置。
6）在大多数情况下，该三角形配置中的中央针脚将是您的继电器杆，已经确定了N/C，因此最后一个是您的中继的N/O n/o接触或PINOUT。
以下模拟显示了如何用DC电压源在其线圈上连接到典型的继电器，并在其N/O和N/C触点上跨电压源和电源AC负载
These three contacts may be further confirmed by powering the relay coil with the specified voltage and by checking the N/O side with the meter for a continuity..
The above simple procedure could be applied for identifying any relay pinout which may be unknown to you, or unlabelled.
现在，由于我们已经彻底研究了继电器的工作原理以及如何识别继电器的引脚，因此了解最流行的继电器类型的细节，该中继的细节主要用于小型电子电路，以及如何连接它。
如果您想知道如何使用晶体管设计和配置继电器驱动器阶段，则可以在以下文章中阅读：

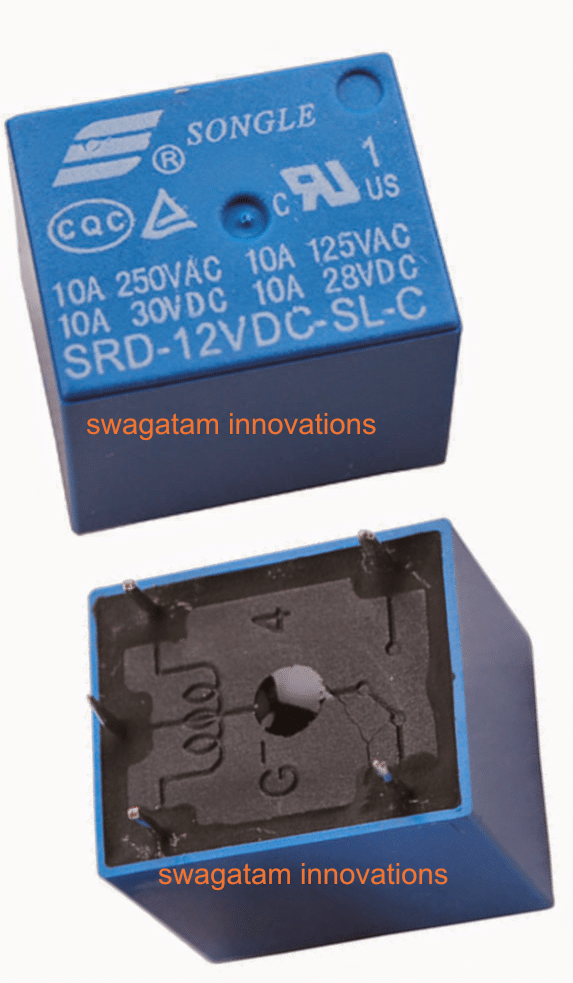

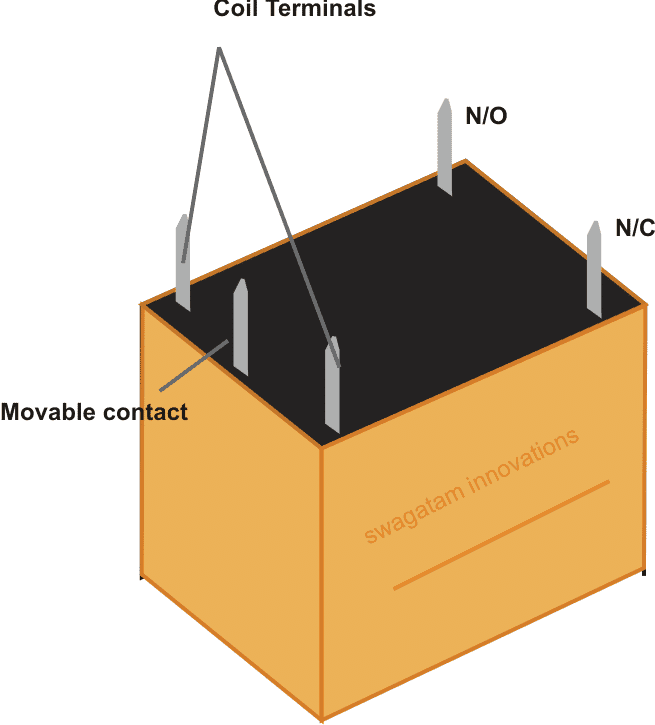

典型的中国制作中继针头
How to Wire Relay Terminals
下图显示了如何用负载连接到上述继电器，以便当线圈通电时，载荷会通过其N/O触点触发或打开，并通过附加的电源电压进行触发或打开。
与负载串联的电源电压可能按照负载规格为。如果负载在直流电势处额定值，则该电源电压可能是直流，如果负载应该是操作的交流电源，则根据规格，该系列电源可能是220V或120V AC。
