曲柄手电筒是如何工作的

手摇手电筒基本上是通过手动启动永磁电机来工作的，永磁电机可以产生电来照亮连接的LED。

电动机变成发电机

通常，永磁电机通过在其指定的电源端子上施加直流电势来执行旋转运动。

然而，我们也知道，同样的电机可以很容易地转换成一个电力发电机通过反转操作，也就是说，当通过外部机械力向其轴施加旋转扭矩时，会导致通过其供电端子产生电力。

上述现象在曲柄手电筒中得到了利用，在曲柄手电筒中，外部机械力通过适当增强的齿轮通过手动曲柄转动电机来实现，以使操作最有效。

所以这只是通过手动的力量迫使一个永磁体式电机旋转，然后见证电从它的电线两端滚出来，就这么简单。

话虽如此，来自手摇电机的电力可能是非常不稳定的，因此不能用于照明led没有经过适当的处理。

因此，一个电子电路就变得至关重要，以确保来自电机的电力正确和安全地应用到led上。

通过以下深入研究，我们将试图了解曲柄手电筒是如何工作的，以及这些设备中涉及的所有必要参数，以便安全执行操作。

曲柄手电筒的主要部分

曲柄手电筒基本上需要以下部件：

一种包括齿轮箱和相关机构的曲柄装置的系统。

2)一个桥式整流器，和滤波电容器。

3)用于手电筒照明的led灯

4）限流电阻

5)可充电电池(选配)

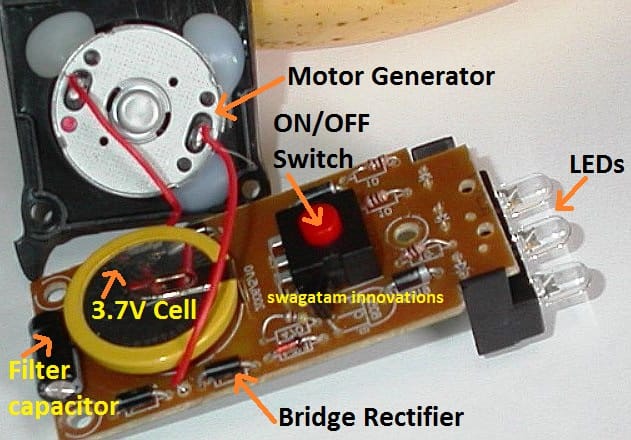

当您打开标准曲柄手电筒设备时，基本上您可以看到外壳内的所有上述材料，下面分享了一个示例图像供您参考：

在上图中，我们可以清楚地看到上面讨论的所有项目，通过以下说明可以了解整个系统的功能：

曲柄手电筒是如何工作的

1） 当用手动力（用手）拖动电机时，电机开始发电，电流通过其导线到达桥式整流器级。

2)桥式整流器确保无论电机旋转方向，输出始终保持恒定极性，输出结果为纯直流。但是这个DC是满是涟漪在这一点上

3)滤波电容器附桥整流平滑直流滤波器的波纹，并创建一个干净稳定的直流电平。

4)这个直流电平近似等于电机指定的工作电压，通常是3到5V左右。

5)对于3V电机，经过整流滤波后，可以假设直流输出在4V到5V左右。

6） 如图所示，4至5V电压直接应用于3.7V可充电电池。此单元格实际上是可选的，并启用储能系统每次用户随意地转动机械装置。

通过按下按钮开关(红色显示)，电池中存储的能量就可以用于LED照明，此外，用户还可以通过额外的转动来增强照明，从而提高LED亮度。

7)在不需要电池的情况下，可以将滤波电容器升级为4700uF/10V左右的高值电容器超级电容器，这种增强可以用来完全替换电池。

8)我们还可以看到在LED附近有几个电阻，这些是串联的每一个LED，以确保一个电流控制的供应到LED, LED通常是并联。

曲柄手电筒电路图

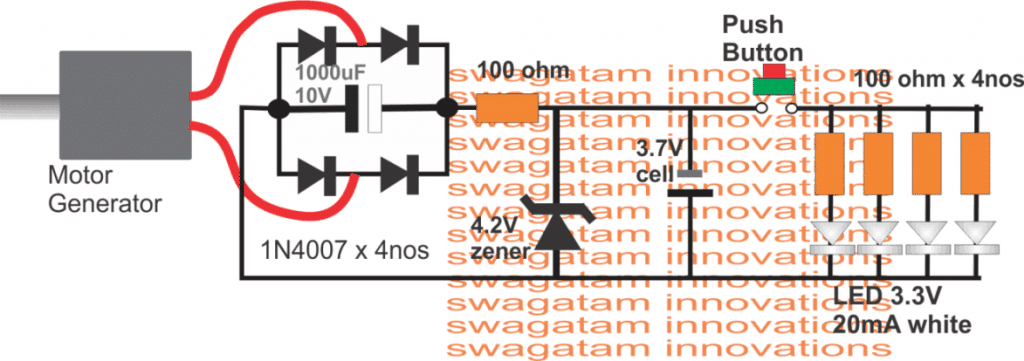

下面的原理图为我们提供了一个标准曲柄手电筒电路的详细配置:

从上面的解释，你可能已经有一个清晰的想法，关于曲柄手电筒如何使用推荐的部件和发电机形式的电机，如果你有任何进一步的疑问，请使用评论框表达你有价值的想法。

在接下来的一篇文章中，我们将学习如何使用曲柄手电筒作为智能手机的全天候电源电路。
