有兴趣做你的自己的逆变器内置充电器?本文提供了一个简单的400瓦逆变电路和充电器，可以非常容易地建立和优化。通过整洁的插图阅读完整的讨论。
介绍
本文通过电路原理图详细介绍了一个内置充电电路的大型400瓦功率逆变器。本文还讨论了一种计算晶体管基极电阻的简单方法。
我已经讨论了几个建设良好的逆变电路通过我之前的一些文章，我真的很兴奋，我收到了读者的压倒性的反应。受大众需求的启发，我设计了另一个有趣的，更强大的电路与内置充电器的电源逆变器。
目前的电路虽然在操作上类似，但更有趣和先进，因为它有一个内置的电池充电器和完全自动。
顾名思义，该电路将产生巨大的400瓦(50赫兹)功率输出的24伏卡车电池，效率高达78%。
由于它是全自动的，这个装置可能会永久地连接到交流电源上。只要输入交流电可用，逆变器电池就会持续充电，使其始终处于充满、待机状态。
一旦电池充满电，内部继电器自动切换，将电池切换到逆变器模式，连接的输出负载立即通过逆变器供电。
当电池电压低于预设值时，继电器进行切换，使电池进入充电模式，循环往复。
不要再浪费时间了，让我们直接进入施工程序。
电路图零件表
您将需要以下部分来构建逆变电路:
所有电阻¼瓦，CFR 5%，除非另有说明。
- R1----R6 =待计算-阅读文章的结尾
- R7 = 100K (50Hz)， 82K (60Hz)
- R8 k7 = 4,
- R9机型= 10 k,
- P1 = 10 k,
- C1 = 1000µ/ 50 v,
- C2 = 10µ/ 50 v,
- C3 = 103，陶瓷，
- C4, c5 = 47µ/ 50v，
- T1, 2, 5, 6 = bdy29，
- T3, 4 = tip 127，
- T8 = BC547B
- D1----- d6 = 1n 5408, colorred;
- D7, d8 = 1n4007，
- 继电器= 24伏，SPDT
- Ic1 - n1, n2, n3, n4 = 4093，
- IC2 = 7812,
- 逆变变压器= 20 - 0 - 20伏，20安培。输出= 120V (60Hz)或230V (50Hz)，
- 充电变压器= 0 - 24v, 5安培。输入= 120V (60Hz)或230V (50Hz)市电交流
电路功能
我们已经知道，逆变器基本上由一个振荡器组成，它驱动随后的功率晶体管，这些晶体管依次将功率变压器的次级电压从零切换到最大供电电压，从而在变压器的初级输出产生一个强大的升压交流电。
在这个电路中，IC 4093构成了主要的振荡元件。其中一个门N1被配置为振荡器，而其他三个门N2, N3, N4都被连接为缓冲器。
缓冲器的振荡输出馈送到电流放大器晶体管T3和T4的基座上。这些在内部配置为达林顿对，并将电流增加到合适的水平。
这个电流用来驱动功率晶体管T1、2、5和6组成的输出级。
这些晶体管响应其交流基极电压，能够将整个电源转换到变压器的二次绕组，以产生等效水平的交流输出。
该电路还包括一个独立的自动电池充电器部分。
如何构建?
这个项目的施工部分非常简单，可以通过以下简单的步骤完成:
从制造散热器开始施工。切两片12 × 5英寸的铝板，每片厚度为½厘米。
弯曲它们形成两个紧凑的“C”通道。在每个散热片上精确地钻一对TO-3尺寸的孔;使用螺丝、螺母和弹垫将功率晶体管T3—T6紧密地安装在散热器上。
现在你可以在给定的电路原理图的帮助下进行电路板的构造。将所有的元件连同继电器一起插入，连接它们的引线并焊接在一起。
保持晶体管T1和T2远离其他组件，以便您可以找到足够的空间安装to -220型散热器。
接着将T3、4、5和T6的基座和发射极互连到电路板上的适当点。按照所示电路图，用厚规格铜线(15swg)将这些晶体管的集电极连接到变压器的二次绕组上。
将整个组件夹紧并固定在通风良好的坚固金属柜内。使用螺母和螺栓使配件绝对牢固。
将外部开关、电源线、输出插座、电池端子、保险丝等安装在机柜上，完成机组的安装。
这就是这个内置充电器的电源逆变器的结构。
如何计算逆变器晶体管基极电阻
一个特定晶体管的基极电阻的值很大程度上取决于其集电极负载和基极电压。下面的表达式提供了精确计算晶体管基电阻的简单方法。
R1= (Ub - 0.6)*Hfe / ILOAD
这里Ub =源电压R1，
Hfe =正向电流增益(TIP 127约为1000,BDY29约为12)
ILOAD =完全激活收集器负载所需的电流。
因此，现在计算电路中各种晶体管的基电阻变得相当简单。最好按照以下几点来做。
我们首先计算BDY29晶体管的基极电阻。
根据公式，为此我们需要知道ILOAD，这里碰巧是变压器的二次半绕组。用数字万用表，测量变压器这部分的电阻。
接下来，在欧姆定律的帮助下，找到将通过这个绕组的电流(I)(这里U = 24伏)。
R = U/I或I = U/R = 24/R
- 将答案除以2，因为每个半绕组的电流通过两个bdy29并联。
- 我们知道，从TIP127的集电极接收到的电源电压将是24伏，我们得到了BDY29晶体管的基极电压。
- 利用以上所有数据，我们现在可以很容易地计算出BDY29晶体管的基极电阻的值。
- 一旦你找到BDY29基电阻的值，它显然就会成为TIP 127晶体管的集电极负载。
- 接下来如上所述，利用欧姆定律，找出通过上述电阻的电流。一旦你得到它，你可以继续找到的价值的基础电阻TIP 127晶体管简单地使用公式在文章的开始。
- 上述所解释的简单晶体管计算公式可用于求出任何电路中所涉及的任何晶体管的基电阻的值
基于400瓦逆变器的简单Mosfet设计
现在让我们研究另一种设计，这可能是最简单的400瓦正弦波等效逆变电路。它的工作与最低数量的组件，并能够产生最佳的结果。这个电路是由这个博客的一个积极参与者提出的。
电路实际上不是真正意义上的正弦波，但它是数字版本，几乎和它的正弦波对应物一样高效。
它是如何工作的
从电路图中，我们可以看到逆变器拓扑结构的许多明显阶段。N1和N2门形成振荡器级，负责产生基本的50或60赫兹脉冲，这里它已经被尺寸用于产生大约50赫兹的输出。
门来自IC 4049，其中包括6个非门，2个用于振荡器级，其余4个是配置为缓冲区和逆变器(用于翻转方波脉冲，N4, N5)
在此之前，级作为一个普通的方波逆变器，但引入IC 555级将整个配置转换成数字控制的正弦波逆变电路。
IC 555部分被布线为一个稳定的MV, 100K壶用于优化IC引脚3的PWM效果。
来自IC 555的负脉冲在这里只用于通过相应的二极管在各自的mosfet的门上修剪方波脉冲。
使用的mosfet可以是任何类型，能够在30安培处理50V。
24节电池需要由2节12V 40ah电池串联而成。集成电路的电源必须由任何电池提供，因为集成电路在24伏电压下会损坏。
100K的锅应该使用RMS计来调整，使输出的RMS值尽可能接近相关电压下的原始正弦波信号。
这个电路是我独家开发设计的。
鲁迪先生对上述400瓦逆变电路波形问题的反馈
你好先生,
我需要你的帮助，先生，我刚刚完成了这个循环。但是结果并不是我想象的那样，请看下面我的图片。

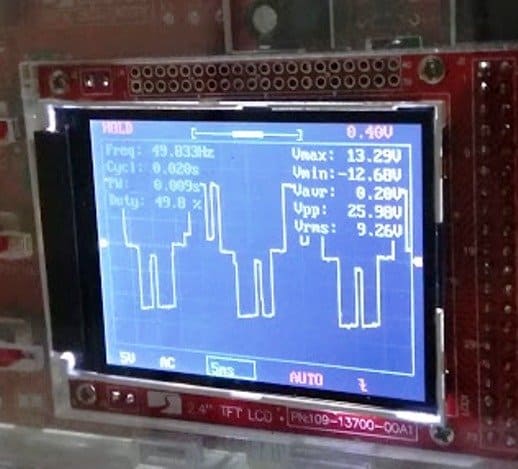

这是波测量从门侧(也从555和4049 ic):它看起来只是不错。频率和占空比接近理想值。

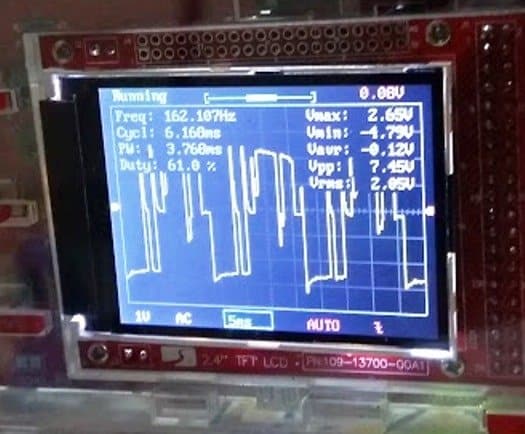

这是场效应晶体管漏极侧的波测量。一切都一团糟。频率和占空比是变化的。

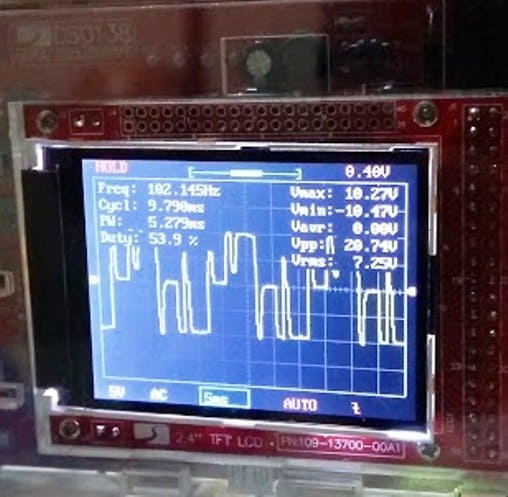

这是我从我的变压器输出测量(为测试目的，我使用了2a12v 0 12v - 220v CT)。
如何使变压器输出波像门波一样?我家里有事。我试着测量栅极、漏极和变压器输出。在那个小的ups(改良正弦波)上，波形几乎是相同的。我如何在电路中实现这个结果?
请帮忙，谢谢先生。
解决波形问题
嗨,鲁迪,
可能是由于变压器感应尖峰引起的，请尝试以下方法:
首先，增加555频率，使每个方波周期的“支柱”看起来均匀和分布良好。可能4个支柱周期会比现在的波形模式看起来更好，更清晰。
连接一个大电容，可能是一个6800uF/35V的电池端子。
通过每个mosfet的门/源连接12V齐纳二极管。
并在变压器输出绕组....上连接一个0.22uF/400V电容并再次检查响应。
我看到你是如何帮助这里的人们的，谢谢你....我有一台400w 12v的正弦波逆变器，它的晶体管坏了……我不知道它的晶体管规格，希望你能帮助我选择它的规格……请推荐一下在这种情况下哪个晶体管更合适，谢谢。
在逆变器中使用什么类型的晶体管，MOSFET还是BJT?
场效应晶体管
我想下面的文章可能会帮助你理解计算逆变器应用MOSFET功率的正确方法:
//www.addme-blog.com/how-to-calculate-and-match-inverter/
谢谢
先生，你能再解释一下吗?当交流电源断电时，电池会成为备用电源吗?当交流电源恢复供电时，电池会重新充电吗?
Khem，是的，电池工作起来就像一个自动电源备份，但你必须保持SW1开关。
或者，您也可以简单地删除Sw1并使用连接链接....连接这些点并将开关置于继电器的NO和NC触点上，这将允许您绕过继电器并操作逆变器，即使电池没有完全充满电。
你好先生,
我有一个关于电路的快速问题“如何建立一个400瓦高功率逆变电路”。电路中有一个元件看起来像一个二极管，但它不是。你提到的INV ON，它连接到R8和sw1。在图中，它靠近连接到变压器的二极管阵列。你能告诉我是什么成分吗?
问候,
何塞•萨拉查
嗨，Jose，这是一个LED，它会亮起来，表明逆变模式是ON…
先生，请提供与12V电池相同的功能(内置电池充电器)逆变电路
拉吉,您可以使用相同的电路为12 v电池,确保使用12 v电池充电器的部分,还有7812集成电路将不需要在这种情况下,需要使用12 v将晶体管电阻计算公式。继电器也会变成12V继电器
先生下午好我做了400 w逆变器使用4093 IC.Sir我有一个疑问在图中红线图后连接到调节器的输入开关连接到TIP127晶体管的发射极也将感激如果你回复我使逆变器输出只有40 v / C我使用一个自耦变压器连接的电池检查输出逆变器
扫频，红线为电池通过开关S1....的正极线请使用合适的降压变压器反向获得220V输出，自动变压器不工作
我用的是可变直流电源，用的是调光器而不是电池，你的意思是说这可能是得不到想要输出的一个原因。
d波及，逆变器的输入电源可以是任何直流，但它应该有超过5安培的电流，电压应该高于变压器的初级电压…如果变压器电压是9-0-9，那么输入电源应该是最小12V。
Sir电源线通过开关直接连接到0的20-0-20变压器或它有一个接头到TIP127晶体管也。
扫一扫，请仔细看，所有未连接的连接点都用跳线符号表示，其余的交叉点都连接好了。
长官，关于tip127的发射器连接到供水管的怀疑是有一个跳跃还是tip127的发射器只是互相连接。
TIP127发射器直接连接到正极线。
谢谢您的回复，先生，这是达林顿对，所以这是一个高电流增益放大器，它不应该被反向供应给TIP 127的集电极和发射极的输出，但不管怎样，我做的电路，我没有连接它，只是你对它的看法
d波及，TIP127是一个PNP晶体管，所以正极将在发射器上，显示的连接是正确的!
你好先生，你能给我电阻1到6的值，然后我可以检查我的计算
我已经炸毁了一些晶体管
我使用de dec3716(在一节中有5个)，而bdx53的配置略有不同
谢谢
rinus
Rinus, R5, R6可以是10K，其他需要根据变压器额定值计算
我的变压器是原始110和2*12V 40A
我有大量的计算
请帮助我
你可以给我举个例子
谢谢
R = (Ub - 0.6) x Hfe / ILOAD
=(12 - 0.6)10 / 40 = 2.85欧姆
你可以试试10瓦的电阻器。
非常感谢
伟大的工作
只使用TIP35而不是BDY29。还有一个问题是，是否需要其他的改变?
是的，没错，休息可以就这样。
忘了说R1到R6的值是多少?
你可以使用10K 1/4瓦特
抱歉，这只是门输出，对于功率晶体管底座，你将不得不按照给定的公式计算
先生，如果我用12-0-12/30安培的逆变器，电池是12v，那有什么问题吗?实际上，负载仅仅是30安培。这就是为什么我在想晶体管和二极管是否能够承受这30安培。这是我的问题。
Sanjib，您可以使用12/30安培trafo与12V电池，而不是BDY晶体管，您可以使用TIP35
请告诉我，如果我改变了一些&有以下给出
1)如果我使用逆变变压器12-0-12/ 20amp或30安培和充电变压器0-12/3amp或5a
2)电池电压12v /100AH
3) R1到R6的值是多少，我无法计算，因为ilload ?什么是ILOAD值?
在使用这个之后，o/p将是400w或不是。如果不是，应该对这条线路做什么改变?
Plsease回复。
三臂，您可以根据自己的喜好使用任何变压器，只要供电到电路段是12V，只要电池电压匹配交通电压就不会有任何问题。
ILOAD可以通过将传输功率与电池电压相乘来实现，在你的情况下，我猜那将是简单的20安培
请在逆变电路正常工作的情况下给电池充电
嗨，swagatam先生，请问生产后逆变器的容量如何确定
先生,
我可以设计什么类型的简单逆变器来操作风扇，灯泡，烙铁和电视/dvd?
比如说，220v 50hz, 150w的那种。
我需要你的帮助，部分清单需要为上述入侵的建设。
谢谢!
Aminu，你可以从以下链接尝试最后一个电路:
//www.addme-blog.com/2013/04/how-to-modify-square-wave-inverter-into.html
我如何将额定功率翻倍到800w?
更多的晶体管与NPN晶体管并行
如果我用6v, 4.5Ah的电池比什么输出功率......?
实际上，我想做一个100或50瓦的逆变器内置充电器使用6v, 4.5 Ah电池，请给我建议电路
6V 4.5ah将产生15瓦逆变器
先生，我能用这个电路用6v电池输出100w吗
Shah，是的，这是可能的，只有当你的电池额定在25AH或更多
摩尔爵士电源到你，我有一个问题，内置充电器得到的电源惰电输出或主要电力公司
.....来自主电网。
先生，你能不能发一张这个电路的图片，实际的部分已经安装好了，:-)对不起，我的另一个请求，再次感谢你，再给你更多的电力先生，:-)
它还没有经过实际测试，但根据我的设计，它是可靠的，肯定会工作
先生，我对电子符号只有一点了解，我只是想知道除了d9之外，变压器还有哪些部件，它的价值是什么，谢谢你，先生，我希望你尽快回复，给你更多的电力
Rustico, R9旁边的部分是继电器线圈，在通电或断电时激活NO, NC触点。
谢谢你先生
亲爱的先生，谢谢你提供的有用信息。
请告诉我如果我们没有在这个电路中连接12v的卡车电池会发生什么，是(12v的电池)在晚上给太阳能供电吗?并给出成本信息。
Thanks&Regards
湿婆
亲爱的siva，所有的逆变器都需要电池或直流输入来产生交流输出，没有连接电池逆变器将无法工作。
你好先生......我想制造家用2000 VA容量的逆变器，内置充电器。请给我建议线路并提供一些细节。我的电子邮箱是parasaravalluru@gmail.com．请帮我. .
嗨，RK，你想要方波逆变器还是正弦波逆变器??
我想做方波逆变器
好的，请先把下面的基本电路设置好，让它工作产生100瓦的功率，然后我将解释如何将它升级到所需的2000瓦。
//www.addme-blog.com/2012/07/simplest-and-best-100-watt-inverter.html
我能把电路建在pcb上吗?请贴一段关于PCB上给定电路构造的视频
长官4093的输出是方波或正弦波
方波
你好，先生，我是拉里:
先生，您能否提供一个1000w (1KVA)逆变器的电路?
提前谢谢你
你好拉里,
我在我的博客里已经有了这个电路，请使用搜索框找到它。
先生，这个逆变器的变压器额定千伏安是多少
将变压器的输入电压和电流相乘，得到结果....这将取决于个人需要。
先生,
我们使用IC4093 (vcc =+12v, vss =gnd)连接施密特NAND门电路，并通过c1和R8给第一个NAND门N1输入24v。n4栅极输出电压为+12v, n2栅极输出电压为0v。我们期望输出的是方波。我们得到了一个纯直流输出…什么将是实际输出与非门…请给你有价值的建议....如果可能，我们开始做这个逆变器.....谢谢你！
Nirmal，您所做的连接看起来是完全不正确的，请仔细检查图表并完全按照给出的方法进行。
方波可以直接用于风扇、电灯......等家用负载吗
是的，你可以操作灯和风扇，只要确保在变压器的输出端连接一个0.22uF/600V电容即可
先生，我想知道输出波形和各分量的函数是怎样的
你好，先生，我们要做400w逆变器....我们想知道它是如何工作的，使用了哪种技术
Hi Nirmal，这是一个普通的方波逆变器，我坚信上面的设计是可以工作的，但是我没有实际测试过。
是的，这是可以做到的……在将它们整合到一起之前，将它们分开进行测试。
它可以通过使用更多的晶体管和更高瓦数的变压器来制造
你可以使用TIP35或2N3055代替BDY29, mosfet是关键设备，可能非常敏感，所以我建议你坚持只与晶体管。
丹尼尔，把电路的连接给我，我来检查一下。
你好，先生，我是丹尼尔，我没有你关于GSM汽车安全系统的很多问题，但没有回答，现在我在逆变电路，我想建立的逆变器，你使用的(TIP32C)，(第一个)问题到变压器是前12-0-12对吗?额外的风显示38v应该是38v还是同样的12v?(第二)我可以替换TIP32与IRFP250或260，如果有什么改变在电路(第三)这电路是一个纯正弦波或修改的正弦波?(第四)我可以建立这个电路没有scope meter，只有我有数字表。谢谢您，先生。我期待着您的消息。
嗨,丹尼尔,
我已经在汽车GSM文章中提供了足够多的数据，因此我已经停止在那篇文章下回复评论。这个项目是严格为该领域的专家准备的，所以无论如何，如果你不是专家，就没有意义去做这个项目。
你指的是哪个逆变电路?
请提供链接。
非常感谢，如果你不能建立一个简单的低电池截止和过载保护，这意味着你是非常新的领域，因此可能与上述电路也彻底失败，因为上述电路是非常非常困难的。
尝试一些简单的东西，也许你可以从以下的学习设计开始:
//www.addme-blog.com/2012/09/mini-50-watt-mosfet-inverter-circuit.html
这是你正在做的出色的工作，先生，我只是想知道我有一些旧的ups，如600va等，我可以在上面的电路中使用它的变压器吗
谢谢Gowhar !
是的，你可以用它。
先生
虽然我知道一点电子学，我的知识是非常有限的。在看到你的“如何使一个400瓦逆变器，我想尝试这样做。请指导有关
发票,p1, n / n / o。我需要哪些组件和它们的值。我的电子邮件地址是pramamurthister@gmail.com．感谢你
INV ON是LED。
P1是可变电阻或预置电阻。
N/O和N/C为继电器触点。
请注意，上面的电路不是为新手准备的，有很大的机会，你可能会因为缺乏完整的知识而不能使它工作。
亲爱的先生
我是一个学生，我想连接我的400w逆变电路在我的项目请我不要从你的帮助，先生。
亲爱的Sadiq,
你需要什么帮助?
这是方波设计
