在这篇文章中，我们将学习如何接口诺基亚5110显示器arduino微控制器和如何显示一些文本，我们也将构建一个简单的数字时钟，最后我们将探索诺基亚5110显示器的图形功能。
通过
在进入智能手机市场之前，诺基亚是全球最受欢迎的手机品牌。诺基亚以制造强大的手机而闻名，其中最具标志性和最强大的是诺基亚3310。
诺基亚品牌在社交媒体上引起了轩然大波，并开始在互联网上传播，其中大部分是关于3310型号的，因为它在硬核用户中具有很强的持久性。一些合法的消息来源说，诺基亚手机甚至从子弹中拯救了一些人的生命。
市场上对这些型号的需求减少后，有许多显示器闲置着。现在根据我们的特殊需要进行翻新并投放市场。
If want one for hands-on, you no need to create a mini-nuclear explosion around your area to salvage one from your old Nokia phone It is commonly available in E-commerce sites.

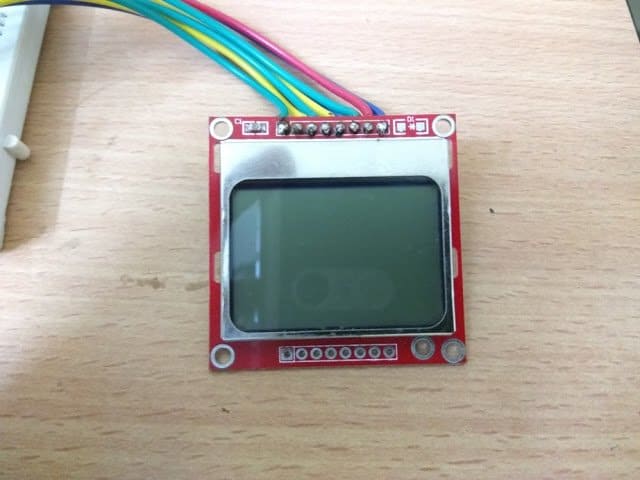

诺基亚5110显示图:
有趣的事实:诺基亚5110显示屏也用于3310型号和一些其他诺基亚手机型号。
现在让我们看看如何连接显示器与arduino。

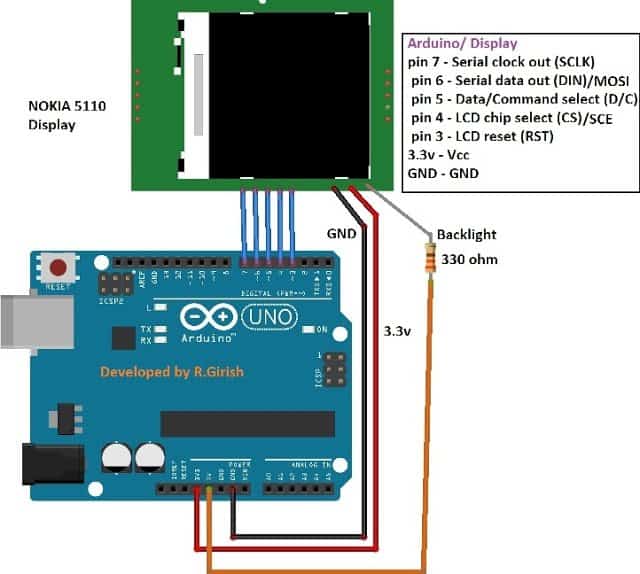

连接显示器与Arduino
显示器是单色的，它有84x48像素，可以显示文本甚至图形。
显示器由8个引脚组成:Vcc, GND, reset, chip select (CS)， command select, serial data out, serial clock and backlight。
显示器设计为3.3V，施加5V会损坏显示器，所以在操作时必须小心。
显示器有背光功能，通常是白色或蓝色的颜色。5V给背光330欧姆限流电阻。
引脚7、6、5、4和3连接到显示器的数字引脚。要使用arduino，不一定要知道arduino是如何与显示器通信的;我们将在arduino软件中添加相应的库文件，arduino软件将负责arduino和显示器之间的通信。
现在让我们显示一些文本。
显示文本
在你上传代码之前，你必须下载库文件并添加到你的arduino IDE。
•github.com/adafruit/adafruit pcd8544 -诺基亚5110 - lcd图书馆
•github.com/adafruit/Adafruit-GFX-Library

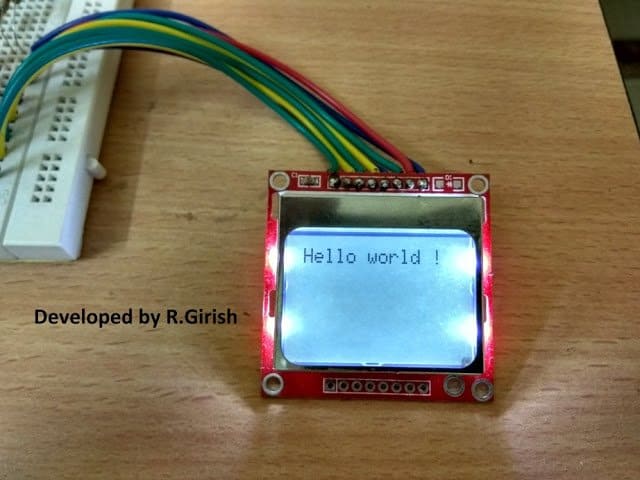

Hello world程序:
//------------ 项目由R.Girish --------//
# include < SPI.h >
# include < Adafruit_GFX.h >
# include < Adafruit_PCD8544.h >
Adafruit_PCD8544 display = Adafruit_PCD8544(7, 6, 5, 4, 3);
无效的设置()
｛
display.begin ();
display.setContrast (50);
display.clearDisplay ();
｝
无效循环()
｛
display.setTextSize (1);
display.setTextColor(黑色);
显示。打印(“Hello world !”);
display.display ();
延迟(10);
display.clearDisplay ();
｝
//------------ 项目由R.Girish --------//
如果您想了解更多关于编码部分的内容，您可以查看示例程序，其中展示了图形、文本颜色(黑/白)、测试大小、文本旋转等等。
现在让我们构造一个数字时钟。

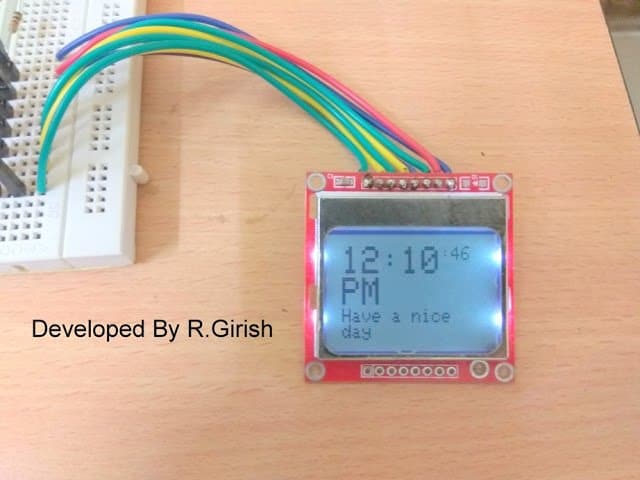

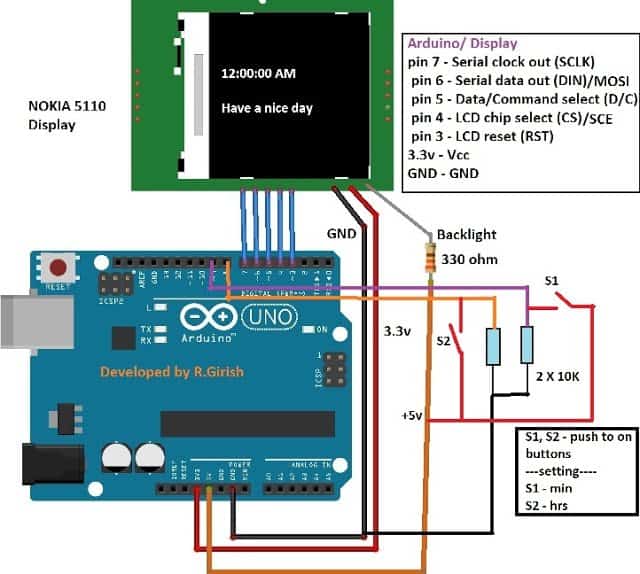

数字时钟电路图:
原理图与前一个相同，只是不同的是设置时间的两个10K欧姆下拉电阻连接到引脚#8和引脚# 9;电路的其余部分是不言自明的。
数字时钟程序:
//---------------- 项目由R.Girish——/ /
# include < SPI.h >
# include < Adafruit_GFX.h >
# include < Adafruit_PCD8544.h >
Adafruit_PCD8544 display = Adafruit_PCD8544(7, 6, 5, 4, 3);
int h = 12;
int m;
int年代;
int国旗;
int时间;
const int hs = 8;
const int女士= 9;
int state1;
int state2;
无效的设置()
｛
display.begin ();
display.setContrast (50);
display.clearDisplay ();
｝
无效循环()
｛
s = s + 1;
display.clearDisplay ();
display.setTextSize (2);
display.print (h);
display.print(“:”);
display.print (m);
display.setTextSize (1);
display.print(“:”);
display.print(年代);
display.setTextSize (2);
display.setCursor (0, 16);
如果(国旗< 12)display.println(“我”);
如果(标志= = 12)display.println(“点”);
如果(国旗> 12)display.println(“点”);
如果(标志= = 24)标志= 0;
display.setTextSize (1);
display.setCursor (0, 32);
显示。print("Have a nice day");
display.display ();
延迟(1000);
如果(= = 60)
｛
s = 0;
m = m + 1;
｝
如果(m = = 60)
｛
m = 0;
h = h + 1;
国旗=国旗+ 1;
｝
如果(h = = 13)
｛
h = 1;
｝
//----------- 时间设定 ----------//
state1 = digitalRead (hs);
如果(state1 = = 1)
｛
h = h + 1;
国旗=国旗+ 1;
如果(国旗< 12)显示。打印(“我”);
如果(标志= = 12)显示。打印(“点”);
如果(国旗> 12)显示。打印(“点”);
如果(标志= = 24)标志= 0;
如果(h = = 13) h = 1;
｝
state2 = digitalRead(女士);
如果(state2 = = 1)
｛
s = 0;
m = m + 1;
｝
｝
//--------由R.GIRISH开发的程序-------//
现在，让我们讨论显示的图形功能。诺基亚5110的显示器有84x48像素，可以显示非常有限的图形，也是单色的。它可能不能在智能手机中显示彩色显示器，但如果我们需要在您的项目中显示徽标或符号，它是非常有用的。
使用诺基亚5110显示的图形说明:

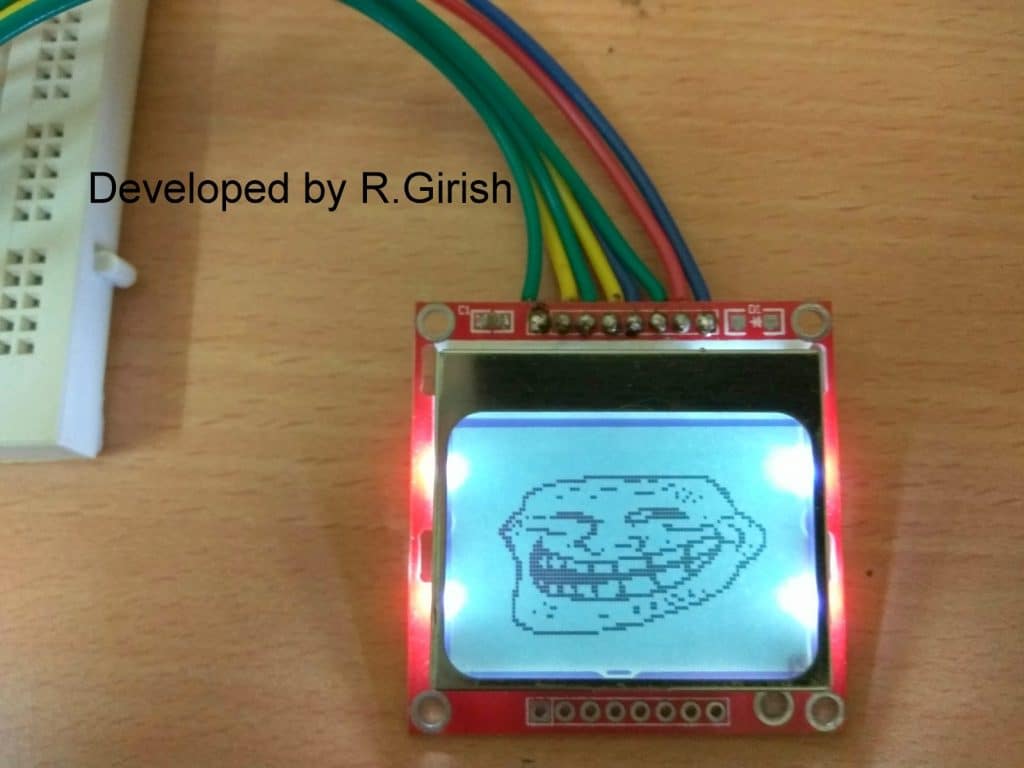

受欢迎的巨魔的脸:

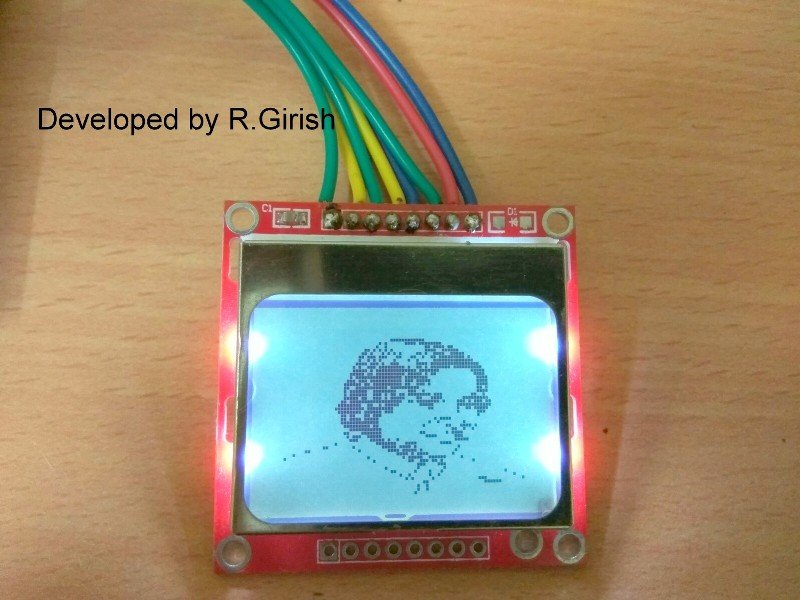

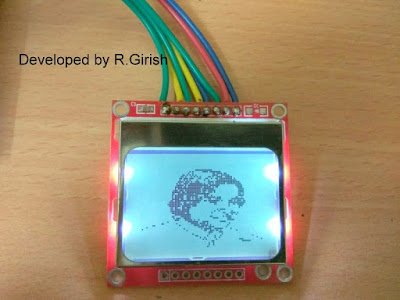

阿卜杜勒·卡拉姆博士:
正如我们所看到的，使用单色显示器，我们仍然可以显示一些照片或标志直接从arduino。我们不需要任何外部存储器，如SD卡。
将照片转换为“C”代码的过程是另一篇文章的主题，我们将在其中逐步说明这个过程。
如果你有任何疑问，请通过评论区表达。
