设计逆变变压器是一件复杂的事情。然而，使用各种公式并借助这里展示的一个实际示例，所涉及的操作最终变得非常简单。
本文通过一个实例说明了应用各种公式制作逆变变压器的过程。在我之前的一篇文章中已经讨论了设计变压器所需的各种公式。
更新：本文还可以研究详细说明：如何制作变形金刚
逆变变压器的设计
逆变器是您的个人发电站，它能够将任何大电流直流电源转换为易于使用的交流电源，与从您的住宅交流插座接收到的电源非常相似。
虽然逆变器在当今市场上广泛可用，但设计自己定制的逆变器单元可以让您非常满意，而且非常有趣。
在Bright Hub，我已经发布了许多逆变器电路图，从简单到复杂的正弦波和修正的正弦波设计。
然而，人们继续询问我关于可以轻松用于设计逆变器变压器的公式。
受大众需求的启发，我发表了一篇关于变压器的文章设计计算．虽然解释和内容都很到位，但令人失望的是你们很多人都没能理解这个过程。
这促使我写了这篇文章，其中包括一个示例，详细说明在设计自己的变压器时如何使用和应用各种步骤和公式。
让我们快速研究下面附带的例子:假设你想为一个120va的逆变器设计一个逆变器变压器，使用一个12v的汽车电池作为输入，需要230v作为输出。现在，只要把120除以12就得到10安培，这就变成了需要的次级电流。
在下面的解释中，一次侧是指变压器侧，可以连接到直流电池侧，而二次侧是指输出交流220V侧。
手头的数据有:
- 二次电压= 230伏,
- 一次电流(输出电流)=10安培。
- 一次电压(输出电压)= 12-0-12伏，等于24伏。
- 输出频率= 50赫兹
计算逆变器变压器电压，电流，匝数
步骤#1:首先我们需要找到核心区域CA=1.152 ×√ 24×10=18平方厘米，其中1.152为常数。
我们选择CRGO作为核心材料。
第2步:计算每伏TPV的匝数=1 / (4.44 × 104×18 × 1.3 × 50) = 1.96，除了18和50都是常数。
第三步:次级电流计算=24 × 10 / 230 × 0.9(假设效率)= 1.15安培，
通过匹配表A中的上述电流，我们得到了近似值二次铜线厚度=21 SWG。
因此二次绕组匝数计算为=1.96 × 230 = 450
第四步:接下来,二次绕组面积=450/137（来自表A）=3.27平方厘米。
现在，所需的一次电流为10安培，因此从表A中我们匹配了等效电流铜线厚度=12 SWG。
第五步:计算主回合数=1.04 (1.96 × 24) = 49.包括值1.04是为了确保在总数中增加一些额外的匝数，以补偿绕组的损耗。
第六步:计算一次绕组面积=49 / 12.8(来自表A) = 3.8平方厘米。
因此,总绕组面积来=(3.27 + 3.8) × 1.3(保温面积增加30%)= 9平方厘米。
第7步:计算总面积我们得到=18 / 0.9 = 20平方厘米。
第八步:接下来,舌头宽度变得=√20 = 4.47 cm。
参考表B再一次通过上面的值我们确定了堆芯类型为6（E/I）约。
第9步：最后堆栈计算是=20 / 4.47 = 4.47厘米
表A
SWG------- (AMP)-------每平方厘米转动次数
10----------- 16.6---------- 8.7
11 ----------- 13.638——10.4
12----------- 10.961------- 12.8
13----------- 8.579--------- 16.1
14----------- 6.487--------- 21.5
15----------- 5.254--------- 26.8
16 ----------- 4.151 --------- 35.2
17----------- 3.178--------- 45.4
18 ----------- 2.335 --------- 60.8
19 ----------- 1.622 --------- 87.4
20----------- 1.313--------- 106
21 ----------- 1.0377 - 137
22 ----------- 0.7945 - 176
23 ----------- 0.5838 --------- 42
24 ----------- 0.4906 --------- 286年
25 ----------- 0.4054 --------- 341年
26 ----------- 0.3284 --------- 415年
27----------- 0.2726--------- 504
28 ----------- 0.2219 --------- 609年
29日 ----------- 0.1874 --------- 711年
30 ----------- 0.1558 --------- 881年
31 ---------- 0.1364 --------- 997
32----------- 0.1182--------- 1137
33 ----------- 0.1013 --------- 1308年
34 ----------- 0.0858 --------- 1608年
35----------- 0.0715--------- 1902
36----------- 0.0586---------- 2286
37 ----------- 0.0469 ---------- 2800年
38 ----------- 0.0365 ---------- 3507年
39----------- 0.0274---------- 4838
40 ----------- 0.0233 ---------- 5595年
41 ----------- 0.0197 ---------- 6543年
42 ----------- 0.0162 ---------- 7755年
43 ----------- 0.0131 ---------9337
44----------- 0.0104--------- 11457
45 ----------- 0.0079 --------- 14392
46 ----------- 0.0059 ---------20223
47 ----------- 0.0041 --------- 27546年
48 ----------- 0.0026 --------- 39706年
49----------- 0.0015--------- 62134
50----------- 0.0010--------- 81242
表B
类型 ------------------- 舌头 ---------- 绕组
没有.------------------------------地区
17 (E /我 )-------------------- 1.270 ------------ 1.213
12 (E / 12我 )--------------- 1.588 ----------- 1.897
74（E / i）-------------------1.748 ---------- 2.284
23 (E /我 )-------------------- 1.905 ----------- 2.723
30（E/I）----2.000--------3.000
21 (E /我 )-------------------- 1.588 ----------- 3.329
31 (E /我 )-------------------- 2.223 ----------- 3.703
10 (E /我 )-------------------- 1.588 ----------- 4.439
15 (E /我 )--------------------- 2.540 ----------- 4.839
33（E/I）-------------2.800-----------5.880
1 (E /我 )----------------------- 2.461 ---------- 6.555
14 (E /我 )--------------------- 2.540 ---------- 6.555
11 (E /我 )--------------------- 1.905——7.259
34 (U / T )-------------------- 1/588——7.259
3 (E /我 )----------------------- 3.175——7.562
9 (U / T )---------------------- 2.223 ---------- 7.865
9 (U / T )-------------------- 2.223 ---------- 7.865
11 (E /我 )------------------- 1.905 ----------- 9.072
4 (E /我 )--------------------- 3.335 ----------- 10.284
2 (E /我 )----------------------- 1.905 ----------- 10.891
16 (E /我 )--------------------- 3.810 ----------- 10.891
第5（E/I）节第3.810节第12.704节
4 ax (U / T ) ---------------- 2.383 ----------- 13.039
13 (E /我 )-------------------- 3.175 ----------- 14.117
75（U / T）------------------ 2.540 -----------15.324
4 (E /我 )---------------------- 2.540 ---------- 15.865
7 (E /我 )---------------------- 5.080 ----------- 18.969
第6（E/I）节第3.810节第19.356节
35 (U / T )----------------- 3.810 ---------- 39.316
8 (E /我 )--------------------- 5.080 ---------- 49.803
日安，斯瓦格先生，非常感谢你的支持。请我有一个问题下面。
将我的200瓦降压trafo倒带到200瓦trafo中心，用上面的信息trafo绕组抽头，我得到了TPV@1.7v/v。
1.7 *230= 391圈
1.7 * 240 = 408
1.7 13.6 * 8 = 8-0-8
先生，现在的问题是，一旦我插入电源进行测试，它就会拉暗灯光，这可能表明它正在通电。我不知道该怎么办。
先生，有什么建议吗？
您好Godspower，如果主电源插入主电源导致其他主电源灯变暗，这是一个严重的问题，这意味着绕组匝数减少或没有紧密缠绕。您可能需要添加更多的圈数，并确保圈数被紧密有效地压缩。
好日子，请问这个概念如何真实？任何变压器都可以使用该公式设计
42/CA可以得到TPV乘以主次电压来知道匝数?42是不变的。
先生，我还有一个300瓦的降压转换器变压器，我想把变压器倒带到中间。请问复卷后容量能达到300瓦吗?
它可以作为小型逆变器的变压器。
你好Godspower，到目前为止，我还没有遇到这个逻辑或公式，所以我对它有想法！如果正确地倒带变压器，则功率不会改变。是的，它适用于中心抽头逆变器
谢谢先生。
所以在计算二次电流时，我用的输出电压是120v, 230v还是300v ?
你必须把300v的电压考虑在内。
如何设计变压器得到多个输出，如:909到120v,230v,300v
您可以在220V的绕组上安装插孔，以获得各种电压输出
先生，还有一个问题，如果我要将变压器转换为500w，我是否应该使用变压器的核心面积计算新变压器功率的TPV
瓦特数由绕组的电压和电流决定……因此，找到适合500瓦特的电压和电流，并相应地计算参数。
谢谢
我的意思是把它倒带到90v到230v,500w的变压器
是的，你可以倒带。
嗨，swg先生，谢谢你的友好s，但我有一个相当小的问题，我如何将我的旧1000w稳压器变压器得到一个9-0-9v到230v,500w逆变变压器而不改变核心，我将很好，只要快速反应。
你好，Nimel，你将不得不从变压器的交流侧馈电交流电源，并检查二次电线的9-0-9 V输出。一旦你确定了9V电线，你就可以使用这些电线为逆变器应用
很好的解释，先生，谢谢。
谢谢你，奥妮！
我有一个变压器从一个旧的数控控制非常重的38vdc和18vdc可以被使用，我不确定那里叫它的圆形而不是方形
所有类型的降压变压器都可以用于逆变器应用，通过配置适当尺寸的电路，同样适用于您的变压器....
我正在构建一个12v的逆变器，我刚刚想起我有一个旧UPS坐在周围。UPS为24v, 2节电池。变压器有29.5v，副电源15v 0 15v，主电源255v, 220v, 185v和0v。我想知道我是否可以使用它为一个12v逆变器，因为我能够得到12v 0 12v在二次，当我使用255v电线在230v。我能用它把12从逆变器反到230v吗?
我如何将这个变压器用于12v逆变器?
再次感谢你
乔
理想情况下，变压器电压应略低于电池电压，以产生正确的输出交流电压。在15v，甚至12v的情况下，输出可能无法正确到达220V。即使一开始达到220V，当电池放电到11V时，也会持续下降到较低的水平。但是为了测试，你可以尝试一下。
感谢您与我们分享您的智慧和经验!
我正在考虑买一辆中国产的
两个问题。我想用一个环形磁芯在一个中心抽头次级上绕240vac。其想法是在北美（特别是加拿大）使用240-120-120-240伏交流电。您是否已经完成了环形升压变压器规格的教程（我计划对变压器进行主动冷却，以增加功率容量，因此绕组的额定电流必须高于铁芯的典型额定电流）
第二个问题:如何提高该板块的评级?IE mosfet银行增加容量。IGBT会是更好的选择吗?
再次感谢,
道格
板看起来很酷的逆变器应用，对不起，我还没有公布一个环面磁芯型变压器的细节。我一定会尽快在这个博客上找到相关信息。
是的，您可以并联添加更多数量的MOSFET，或者用大功率IGBT替换它们，以增加模块的功率处理能力。
亲爱的先生,
请问，先生，是什么决定了逆变器的额定功率?
2.请问先生，对于Elite600VA pro UPS，这是否意味着UPS变压器为600VA，可提供360W的最大输出功率？
Godfrey, VA是变压器的视在额定功率，是输出有效值电压与输出最大电流的乘积。现在，它将取决于连接到变压器上的负载，它将决定以瓦特为单位的真正功率。如果负载是电阻的，那么输出将接近600瓦，如果负载是感应的，那么它将取决于负载的功率因数，这将需要eb考虑。
好的，先生，非常感谢。
亲爱的先生，请先生，我有一个UPS变压器，中心抽头为7-0-7V/165-275V，还有16V绕组，用于Mercury Elite600VA Pro UPS的电池充电
先生，我想用你告诉我的分流电阻方法检查一下707v绕组的额定电流。
1.先生，请问我应该把电阻连接到7V还是14V？
2.先生，我想用的分流电阻是0.1欧姆5W。先生，这样可以吗?
您好，戈弗雷，没问题，您可以继续，但要快速测量分流器上的电压，以防止变压器发热
你可以把它连接到0-7V的龙头上
非常感谢，先生，对不起，先生重复了这个问题，我没有注意到你已经回答了。对此我很抱歉。
谢谢你！
没问题戈弗雷!
谢谢，先生，请问我应该把分流电阻连接到7V还是14V
亲爱的先生，请先生，我想知道如何不使用公式，从核心测量以下，因为我有一个UPS变压器，我想拆解和倒带基于计算，用于您设计的纯正弦波逆变电路。
谢谢你！
1.核心区域(CA)
2.舌头宽度
3.烟囱高度
4.窗口区域
先生，请附上一张四维图。
谢谢你！
你好，Godfrey，修改一个现成的变压器，你可以简单地应用以下公式:
Es/Ep=Ns/Np
在那里,
ES =二次电压，
Ep=一次电压，
Ns=次级匝数，
Np =主转数。
好的，先生，谢谢
亲爱的先生，我很困惑:
你说过"只要把120除以12得到10安培，这就成了需要的次级电流"
但是你从这里又算出了次级电流
步骤3:计算次级电流= 24 × 10 / 230 × 0.9(假设效率)= 1.15安培。
先生，我的问题是
1.我不明白要求的10A和计算的1.15A的二次电流平均值是什么。
2.你又说了"现在，所需的一次电流是10安培"
这是否意味着对于一个9-0-9v, 10A的变压器，在满载时一次电流和二次电流都是10A ?
先生，请给我接通，我只是想知道区别，澄清一下。
谢谢你！
你好，戈弗雷，1.15安培是230V侧绕组，正如我之前解释的，你必须除以瓦特与电压。
所以24 x 10给出了整个变压器的240瓦，用240瓦除以230 V给出了指示值(扣除0.9%的效率)
由于绕组电压不同，一次侧和二次侧额定电流不可能相同。
好的，先生，我真的很感激。非常感谢。
先生，我想请你确认以下内容是否正确:
让我还是用230v/12-0-12v, 10A变压器来问我的问题:
1.请先生，我了解到变形金刚在Volt-Ampere中评定：
我的问题是，问题中变压器的VA是12 x 10=120VA还是24 x 10=240VA？
2.先生，请问功率是12 × 10 = 120W还是24 × 10 = 240W?
功率= VA x 0.8(功率因数)这个公式在这里不适用吗?
3.请问，先生，变压器的10A是低压绕组(12v -0- 12v)的电流还是高压绕组(230v)的电流?
谢谢你先生
Godfrey，上述文章未考虑功率因数，可在制作逆变器时计算功率因数。
10A是120 - 12v侧
谢谢你先生
先生，我想知道如何构造一个可以承载大负荷交流的逆变电路和变压器。
我不知道把DC - DC和DC转换成AC是不是让逆变器有电源来承载负载。
我需要你的帮助，请根据你对我的理解程度来回答。
谢谢你先生
你好，Wise，你可以阅读下面的文章，了解如何制作逆变器
如何设计逆变器-理论和教程
计算电池，变压器，变频器MOSFET
日安，斯瓦塔姆先生，请问我该如何防止我的逆变器在冰箱里变热并发出很大的声音。谢谢。
Seun，唯一的方法是使用更大和更高瓦数的变压器和mosfet，或使用铁氧体为基础的逆变器具有更高效和紧凑的设计
感谢您的回复，这可能是我的电视在冰箱打开时显示闪烁线的原因，尽管增加了更多的滤波电容器。
否，电视屏幕上的线条可能是由于变频器输出波形粗糙造成的。如果使用纯正弦波逆变器，这些线可能不会出现
你好
感谢你的这篇文章。关于计算中使用的频率，我有个问题。
想象一下，如果我们尝试用SPWM做一个纯正弦波逆变器，其中PWM频率约为60khz。但是正弦波的频率是50Hz。60khz的SPWM将通过mosfet直接馈送到初级变压器，次级变压器将连接到一个电容以滤除60khz的高频。
在此设置中，用于变压器计算的频率是50hz（输出频率）还是60khz（输入pwm频率）？
Hi，应计算50 Hz频率下的匝数，但磁芯必须按照60 kHz频率选择，并且应为铁氧体磁芯。
嗨，Swag，我喜欢你的文章。哪里有适合这些项目的芯子和筒子的在线资源，最好是在美国?
谢谢
谢谢Graeme，你可以通过digikey、mouser等在线商店购买，这些都是我们的
嘿,Swagatam,
我有一个旧的100安培，220/45伏焊接变压器。我想知道我是否可以使用这种变压器，以48 V输入和220 V输出使5000 W的变频器。我还有4个，12伏电池，每个AMPS为此目的。
谢谢。
嗨Danyal，变压器的45V侧有中心抽头吗，还是双线变压器？
嘿,Swagatam,
我检查了变压器的二次接线，没有中心抽头和回路。
嘿丹塔，在那种情况下，你必须去找一个全桥逆变电路
谢谢，非常感谢。
很高兴帮助!
我可以用irf3205做5000w的逆变器吗
Hi Swagatam，对于这个120va逆变器trafo设计，一次电流为12v的10A，但秒电流你做了24*10/230*0.9=1.15A，为什么不使用12而不是24。120A的容量对应于230v的0.58A (sec侧的电流容量)。请帮助我澄清我的困惑。谢谢
Hi Adeyemi，使用24v，因为变压器是12-0-12v。对于120瓦，高侧电压额定为0.58 A
谢谢先生的回复。采用120 -12v变压器和10A电流，逆变器容量可达120w或240w。
120瓦，因为你使用的是中心抽头拓扑，对于h桥，它将是240瓦。
感谢Chief Swag，我明白了，所以从你对仪表和电压的计算中，上面的二次侧的功率为1.15A用于230v，即240w, 120w主功率，240w二次功率，这样可以吗?
感谢Adeyemi，如果主功率是120瓦，次级功率将小于120瓦，它不能是240瓦。在中心抽头拓扑中，由于在任何时刻只有50%的主电源被使用，变压器的总瓦数变成120瓦(减去损耗)。
在全桥拓扑和24V电池中，一次/二次功率为240瓦（减去损耗）
感谢Swag的精心设计，它是合适的使用铜规额定约0.6安培的二次侧等于120瓦的主要。
感谢Adeyemi，你必须使用现成的数据或软件来计算它。
请问先生，4.47厘米的堆叠计算是不是太小了
阿德耶米，4.7厘米的舌宽看起来相当大，应该是正确的10安培变压器
好的，先生，谢谢。请问trafo的评级是多少。一个朋友买了一个我自己大小的现成的，被评为1kva中心水龙头
Hi Aadyemi，就像任何其他设备一样，变压器也由其额定电压和额定电流。
好的主席，我可以评价你的设计超过1kva，因为它比准备好的建立的trafo额定的1kva在称重规模上
你好，斯瓦加塔姆，请我要你张贴我的H桥电路图使用irf740逆变器，我需要正确的电路。谢谢你
Hi Saeed，我已经在网站上发布了很多H Bridge(全桥)的设计，请通过搜索框找到它们。你可以用IRF740代替mosfet
信息文章，只是我在寻找的东西。
您好，Swag先生，请使用上述公式制造2.5kva逆变器，即使我们在表中找不到swg。
神力，在本教程中最多只能有10个音程。不幸的是，比这更高的值是不可能的……
非常感谢您，先生，非常感谢您的快速反应。谢谢你干得好。
欢迎你成为上帝的力量！
您好，斯瓦格先生。
例如，我计算我的TPV是0.8，现在我应该接近它为1.7吗?
请问，先生，每伏特(TPV)和每伏特(VPT)有什么区别?

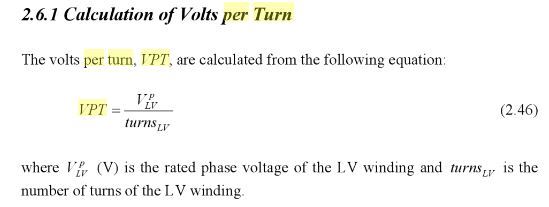

Ebere P，你可以从图中看到
//www.addme-blog.com/wp-content/uploads/2019/08/VPT.jpg
有关变频器的逆变器设计是最佳的12V电池用于改装正弦逆变器的最佳电压，有人说10.5,11V和12V计算转数次数
请使用11v。
请告诉我11v的基本原理是什么
没有艰难和快速的规则。11V是一个合理的值，可以确保输出电压始终接近正常输出电压电平的+/- 10％。
长官，我已经确认了连接电池的输出，没有电池连接它的读数是27.1v。
埃文斯，如果没有升压转换器，不可能从13v得到27V，不知道你怎么能得到它?
先生，我想可能有一个升压转换器，因为我告诉你我能用万用表测量和读取的东西。如果有任何帮助与24v逆变器升压转换器的电路图。
Evans，您可以尝试实现以下电路：
//www.addme-blog.com/high-power-dc-to-dc-converter-circuit-12-v-to-30-v-variable/
很好，非常感谢
斯瓦加坦爵士，请告诉我这一点；输出为13v ac的纯正弦波逆变变压器是如何将24v电池从低电量充电到完全充电的？它们确实是首先充电的。这背后的逻辑是什么？？先生，我真的不知道，谢谢。
埃文斯，这是不对的。变压器不指定为正弦波或方波类型，电池充电效率是由充电器规格而不是变压器决定的。
我的逆变器有一个单路两线变压器，输出13v交流。它是自动逆变器，在市电存在的情况下，逆变器自动将市电供电给设备，经过一段时间后，逆变器开始为电池充电，反之亦然。在充电期间，我测量了电池组和万用表上的电压，电压显示第一次稳定上升。“13×1.41=18.33v，连24v的电池都充电不了，真是太奇怪了。”一开始我期望变压器的交流电压为20v，这样20×1.41=28.2v就可以给24v的电池充满电。所以先生，如果你有什么想法，和我分享一下它是如何用一个13伏的交流变压器快速为24伏电池充电的，我在这里可以看到。提前谢谢。
Evans，请在不连接电池的情况下确认变压器的输出，因为18v无法为24v电池充电。
先生，我已经确认了，确实是13.1伏。我断开了变压器，单独测试了一下。
Evans，请检查连接到蓄电池端子的点（未连接任何蓄电池）
是什么原因导致额定225uf/330va的薄膜电容器膨胀?我该如何改正呢?我能同时添加更多的这个吗?我的逆变器有一个薄膜电容器，有凸出，每当我连接任何东西，它立即破坏它。甚至调光开关也被破坏了。
如果电容器的电压超过其额定值，电容器就会膨胀。
好的，斯瓦塔姆先生，让我检查一下，然后告诉你。
你好，先生，请问我用什么Es值来计算12v电池的二次循环次数。整流后的充电电压是12还是14.4 ?由于赃物
您好，请使用11V的12V电池，因为这是电池的最低电压
但我需要14.4V来充电
我们这里讨论的是逆变电路，而不是充电器电路。
你好，斯瓦塔姆先生，awg6能处理多少安培?如果我用awg6倒带一个变压器，用2awg10倒带另一个变压器，哪个变压器电流更大?最后，先生，如果我要设计一个6000W的逆变器，我的变压器应该绕多大awg ?谢谢。
你好，埃文斯，我不是变压器专家，所以建议电线量规将是困难的我。我相信有在线计算器哪一个可以用来知道线规和电流处理能力之间的关系
谢谢先生，你建议的文章是帮助。
很高兴能帮助埃文斯!
还有，先生，如果我有一台额定1500va的24v逆变器，我想把它调到6000va，我该怎么办?Av得到了一个例子说逆变器与我，mosfet使用80nf55和从规格，mosfet可以切换到80A和55V。逆变器每侧有6个mosfet。变压器也是巨大的，但当我试图负载一个2200w微波，它切断电源，并指示o/l。我怎样才能摆脱这一点，使逆变器负载尽可能多的电器??
您的电池也必须额定相同，以处理负载电流。您的24v电池必须额定在300至500ah
谢谢你，斯瓦塔姆先生，av有2个
额定电流为200Ah的12v电池，每个电池串联连接。
400啊，应该就可以了。在逆变负载下使用时检查电压。
你好Swagatam,
你一直在做一件伟大而精彩的工作。上帝保佑你真的很好。
这个变压器设计可以用于正弦波逆变器你更新这里://www.addme-blog.com/sinewave-ups-circuit-using-pic16f72?
谢谢John，如果推荐的变压器是铁芯变压器，那么是的，它可以为上述电路实现...
你好swagatam，我的名字是易卜拉欣来自尼日利亚，我想感谢你的变压器设计的详细解释，愿上帝奖励你。先生，我已经计算过了，对我来说很清楚，我唯一的问题是我想设计一个1kv的逆变器变压器，我在计算上没有问题，但在表格上。你能帮我弄一份能承受100安培的图表吗?感谢上帝保佑
谢谢Ibrahim，我没有逆变器应用的精确表，但我有一个通用的电线和电流图，你可以参考如下:
//www.addme-blog.com/56492-2/
我希望这可能有助于大致了解导线厚度。
好的，先生，非常感谢，非常感谢。
你好，swag！我是SAM，非常感谢您提供的详细信息和帮助…请设计24v
中心抽头逆变变压器，当初级为12-0_12时，是否有负面影响？谢谢
你好，山姆，中间抽头变压器没有负面影响。
请问，先生，如果24v逆变器是24_0_24呢?
你好，Sam，请问你指的是什么样的负面影响?
好的，先生，我的意思是当您的电池是24v，变压器是24_0_24，会有更多的电池耗尽，还是会对变压器造成伤害?
当电池电压高于24V时，电流漏出会更多，当电池电压降低到变压器规格时，电流漏出会逐渐下降。这是正常的事情，不会对变压器产生负面影响。
你好先生，我希望你一切都好，你的工作怎么样?先生，我感谢您几天前寄给我的自动切断稳压器电路。先生，这次我需要您的建议。我是尼日利亚人，来自塔拉巴州。先生,between electronics and power or electrical, which one is more better to study so that one can be easily self reliance and he shall be accepted quickly when looking for a government work. the reason behind my question is that, I’m a student from mautech Yola university, and we just resume to run the first semester 300level.so,we are ask by the University to choose one in between the two to follow. although, I read electronics during my technical secondary school.
你好，Emmanuel，电子学更好，因为它的范围更广，未来世界将严重依赖于这门学科。然而，电子学可能比电子学困难得多，所以要明智地选择。
你好，先生，我不能再感谢你了。先生，能给我一个逆变器电路和一个电压切断电路吗?也就是说，当电池满了的时候，就会停止充电，当电量下降到10%的时候，就会重新充电。先生，这是我的邮箱。(emmygangba@gmail.com)。
谢谢Emmanuel，您可以尝试以下电路：
//www.addme-blog.com/self-regulating-lead-acid-battery/
这将自动调节开/关在大约10%以下充满电水平
你好，先生，我还在想你。先生，您说过我的电池电压低于变压器额定电压，请您解释一下您是如何知道变压器额定电压的。
你说你的变压器是15V，电池是12V。
您好先生，谢谢您的回复!我使用的负载是一个灯泡和我的手机充电器，你是充电手机很好，但当我连接电源电线电池，电源电线开始变热，以及两个mosfet。所以，电池电量是62Ah。我已经按照step down测试了变压器，正如你说的，我得到的电压规格是15v
你好，伊曼纽尔，在你的情况下，电池电压低于额定流量，所以不应该有任何加热由于变压器初级。你可以检查通过断开漏漏的mosfet从变压器水龙头，如果mosfet不热，那么问题可能是在变压器的某个地方。
你好，先生，晚上好。我叫约翰，我用12v电池压缩了逆变器，然后我用了我的旧变压器Thau的变压器，我不知道变压器的瓦数，但它仍然工作。所以，我的问题是，我电路中的两个irf150 mosfet变短了。请问先生，问题是什么？
你好，艾曼纽，你用的负载是多少？如果变压器额定电压与电池相比过低，则mosfet将变得不必要的热。
断开变压器，从220V侧馈电AC 220V，测量二次侧AC到现在的准确电压规格的降压侧的交通…
嗨，斯威格，
我尝试了你们的每一个逆变电路进行实验。但对我来说，最困难的部分总是找到一个电流互感器。今天我找到了两个旧的微波炉变压器。我已经小心地移除了高压部分。现在我想倒带两个变压器，一个用于1000W逆变器，另一个用于500W逆变器。
两台变压器都必须使用12v至220V 50hz的逆变器。
请帮我倒带这些变压器。线圈的大小和我需要绕多少圈。
注意:
请给一些选项，以附加图像，而评论在这里。
谢谢和问候。
你好Paaker，很抱歉，我没有任何变压器绕组或维修的实际经验，我在这个领域没有任何专业知识，因此不能帮助您所需的细节。
对于图像，你可以使用任何免费的图像托管网站，并上传它，并提供我的链接，或者你可以通过谷歌驱动器分享相同的。
亲爱的赃物,
我读了这篇完整的文章。我有一些东西可以澄清。如今我一直在阅读您的网站上学习和理解逆变器。并准备好除变压器外的所有组件。一个逐个尝试一个只是为了经验。
从所有这篇文章和几乎所有图表可在互联网上关于逆变器，我了解了一些逆变器变压器，但在真实的逆变器有非常不同的变压器和连接。
在你的图表和文章上
逆变变压器很重。
它必须有双输入。
变压器的中心抽头必须连接电池正极线。
二次线路为220V直接输出。
几乎所有的逆变器图都是这样显示的。
现在我有一个完全工作的中国300W逆变器。我只是打开看看里面。它有一个非常小的变压器，但它不直接输出220V。变压器有3个引脚输出，它连接到4个IRF830 MOSFET。MOSFET输出220V
第二个
我刚从废品厂找到2个损坏的UPS。这两款都是同一品牌的，而且它有一个很重的变压器。但是primary只有2个引脚而不是3个。电池正极根本不连接变压器。变压器初级2线连接到Mosfet的散热片(IRF3203)
(我不能在这里附加图片，我可以显示图片)
我搞不懂逆变变压器。你能解释一下为什么300W的逆变器有小变压器，输出300W吗?
以及为什么第二UPS有不同类型的变压器。
的问候。
亲爱的Paeer，
重铁芯变压器设计用于50 - 60Hz的低频工作，这使得它可以直接与50Hz振荡器一起使用，并从电池获得操作任何器具所需的220V交流电。
小型铁氧体磁芯变压器的工作频率超过30kHz，因此，为了驱动这些变压器，我们需要30kHz的振荡器，但3kHz的220V不能用于操作我们的家用电器，因此，该高频220V被转换回DC 330V，然后再转换回220V AC。所有这些操作使得紧凑型逆变器电路非常复杂，因此新爱好者首选基于重铁芯的设计进行实验。
类似地，如果使用H桥拓扑，可以使用2线变压器，则逆变器可以变得更紧凑，而在推挽拓扑中，变压器需要3线，并涉及额外的绕组，从而使其变得稍微更重。
对于紧凑型铁氧体逆变器，你可以参考这些设计:
//www.addme-blog.com/compact-ferrite-core-transformerless/
//www.addme-blog.com/5kva-ferrite-core-inverter-circuit/
再次感谢Swag详细的答案。
的问候。
先生，谢谢您的回复，我正在寻找反激变换器，但我没有找到任何反激变换器，但可以提高变换器的工作效率。我在设计逆变变压器时也遇到了反激变换器或公式。现在我的问题如下。（1）找到核心面积你得到了18平方厘米，但根据我的计算，我得到了55.2，或者我遗漏了什么。就像你说的核心面积是中心E，中心应该缩小宽度或高度。（2）你能解释一下单词堆栈吗。（3）我不懂16和17的计算，即总面积和舌头宽度。（4）你所说的总缠绕面积是什么意思。请解释一下bobbin这个词。请不要对我的问题生气。谢谢。
Youngking，我现在不记得计算了，因为我很久以前就写过这篇文章了，你可以参考下面的帖子得到关于所有参数的详细解释:
//www.addme-blog.com/how-to-make-transformers/
谢谢你，先生。那么先生，哪张桌子可以用来制造更高的变压器，或者有没有可能让我从你那里拿到这张桌子，如果可能的话，这是我的电子邮件。emmygangba@gmail.com．
很抱歉，我没有表中规定值以上变压器的任何计算……您可以尝试通过将其与trafo的可用10安培尺寸进行比较，按比例增加尺寸。
1000瓦变压器的每伏特匝数
您好，先生，很抱歉打扰您，早上好。我用1000w计算我自己的每伏匝数，我得到了0.66。所以，在用1000w除以一次电压12v的过程中，我得到了我的一次电流为83.3amp。所以，我的问题是，我从表A中匹配它，以得到等效的导线厚度，但从表A中没有类似于83.3amp的东西，我看到的是10.961第83.3号。也就是说，其余的是小数点前的1位数，而不是小数点前的2位数，所以，我很困惑，我不知道我的铜线等效厚度。
Emmanuel，没错，该表的最大数据高达10安培，因此我担心无法使用这些表构建更高的流量。
谢谢你，先生，愿上帝继续保佑你。
欢迎您的光临!
请先生，我的意思是，对于例如，我喜欢使用1000VA或2000VA或任何稳定器变压器，可以工作，我可以通过主要电压分开瓦特来获得我的主要电流所示示例规范。（2）我构建一个电路使用12V电池，我得到220V输出。所以，如果我放100W灯泡和我的手机充电器。然后，灯泡的电流将开始完全慢慢下降，直到会慢慢下降从灯泡没有目前显示n。先生的问题是什么？（3）我应该使用什么类型的电池。尽管如此，我使用的是12V发电机电池为7.0扬。（4）变压器的哪一侧将采用电线，初级或次级的较厚量度。
伊曼纽尔，你的计算方法是正确的，你可以继续了。
由于电池电流不足或充电不足，可能导致电压下降。要么使用25Ah的大电池，要么尝试充电7Ah的电池(以1安培速率充电10小时)，然后再次检查响应。
先生，关于nick zuein 2500到5000w的逆变电路，pmw，他使用了一个跳线。我可以用股票行情表导线替换跳线吗？或者我应该用什么来替换它。
抱歉，Emmanuel，我不能对外部网站上发布的项目发表评论或建议。我只能讨论这个网站上的电路
先生，请不要生气，我只是想确定我在做什么。先生，例如，我喜欢使用1000va或2000va或任何瓦特的稳压器变压器，它能工作吗？我要用瓦特除以一次电压，以获得符合shound示例规范的一次电流。（2）我建了一个电路，我用的是12v电池，输出220v。所以，当我把100w防喷器和我的手机充电器放在一起时，防喷器的电流开始缓慢下降，直到防喷器没有电流，先生，问题出在哪里。（3） 我应该使用哪种类型的电池。尽管如此，我使用的是7.6安培的发电机电池。（4）变压器的哪一侧将使用股票行情计导线，一次或二次。
Emmanuel，对不起，我不明白你所说的“bop”是什么意思…请使用正确的英语和正确的拼写，否则我将无法处理或发表你的评论。
嗨，我叫伊曼纽尔。请先生，我试图构建一个逆变器，我然后进入网络，我发现了你的解释如何得到每伏的匝数，所以我的问题是，Tpv，即1.96v，我播种，他是常数还是我必须计算自己。求你了，先生，愿上帝保佑你，谢谢。
嗨，Emmanuel, 1.96是根据所示示例规范的结果，它将根据不同的变压器的频率和核心区域而不同。
先生，请再问一个问题，因为我需要你的帮助。在缠绕变压器时，我是否应该按照普通AC-DC变压器结构（一次分离和二次分离，然后层压）缠绕变压器？或者我应该按照稳压器变压器的说法，在绕组初级绕组后，初级绕组的末端与次级绕组的起始端子连接，在绕组次级绕组与其中心抽头连接后，次级电源的终端与初级电源的起始终端形成两个输出，即L和N电源。先生，我希望我的问题和解释清楚，帮助我，因为绕组变压器是我日常实用的领域，我只想知道我上面所说的逆变变压器的构造方式。请帮忙，谢谢
嗨,所罗门,
你必须按照标准降压交流电到直流电型变压器的标准来缠绕它，而不是像稳定变压器那样
逆变变压器与我们通常在电源中使用的普通降压变压器完全相同…
谢谢你先生
那么现在哪边转弯的次数更多呢?
额定电压较高的一侧为二次侧
你好，先生，我有几个问题要问，请帮助我:
1.我不明白，你说把120va除以12v我们得到10a，120va是怎么来的，我很困惑。
2.电池侧的变压器是主变压器还是备用变压器?
3.变压器的哪一边有粗线，初级线还是次级线?请帮助,谢谢。
你好所罗门，逆变器需要的所需输出电压是多少？您必须考虑此电压，并将其与电池电压分开。
对于逆变器的操作，电池侧是电源的低压侧，成为主电源。
我已相应地更新了上述文章中的更改。
电池侧由较粗的电线组成。
Tnx u将“主次侧”这个词互换使用，
先生，将d 12v蓄电池侧称为一次侧是否不正确。。
我很困惑，
其次，如果我制造我的叠片（E/I）核心。
我需要涂抹任何润滑剂/油漆…
Tnx。
是的，对于逆变器，220侧为二次侧，而对于正常降压，将其用作一次侧，最初上述文章是为降压变压器编写的，因此提及220V为一次侧…
不好意思，我不确定具体的施工细节，因为我自己参考了一份旧杂志上的文章。
要找哪一种计算线轴尺寸?
用舌头宽度:
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/#
为什么在计算初级电流时需要考虑效率，在计算二次电流时没有考虑效率。
当电流高电压低时，效率会受到影响，需要优化，当条件相反时，效率受到的影响较小，这是我的假设
谢谢，先生…请帮助提供使用斩波线圈的电源电路图，例如230v ac输入的6v DC输出
对不起，我现在没有带电路，最好使用电容式无变压器电路。
早上好，先生，非常感谢你的帮助，我帮你修好了电路。它工作正常，但当我电源我的电视逆变器将下降和逐渐上来…请帮助....
嗨，阳光，
这可能是由于最初的高电流吸引你的电视。
是LED电视吗?因为正常情况下LED/LCD电视不会产生初始大电流....
上帝保佑你。
嗨，斯瓦加坦，
两天后我去找专业的变压器绕线人把我的1kva逆变变压器(中心抽头)弄好。我需要你的帮助。我应该问他什么规格?
它应该降下来还是升上去？
初级电压和电流应该是什么?
二次电压和电流应该是什么?
谢谢。
嗨，萨奇布，
所有的变压器都可以作为降压或升压，这取决于哪一边是初级，对于逆变器，我们称之为升压，因为它用于升压低压到高压。
用电池电压除以1000瓦就能得到一次电流
二次电压的计算也是一样的，用二次电压除以1000
你好，斯瓦加坦，很久以前，我现在回来了，因为我和你在一起。现在请您帮助制作国产点焊变压器。我有很多微波变压器，但这次我有霍尼韦尔制造的大矩形叠层铁芯，用于旧的军用扫描仪。这台旧变压器比我的其他电动机大。因此，移除了旧铜线，并保存下来供以后使用。它被测试连接输入120伏交流电压和输出5到24伏交流电压的多低压。所以现在把它放在裸露的铁线上，清理少量生锈区域，准备添加高温油漆。然而，现在我对数学公式不太熟悉，无法将120伏交流电源的5英寸长X 2.625英寸宽X 1英寸加上厚度的绕线圈数计算在内。外部尺寸的核心测量值为7.1875英寸长X 2.4375深X 3.4375英寸高。使用0/4线焊接电缆的二次输出（可能2或3圈）将小于2伏交流，这可能是高安培。
我知道我看到你不处理变压器计算，我读了你的帖子。
如果所有其他给我的120 VAC初级和电线规格的建议匝数。
所以电子数学公式是复杂的，我读到的，我很困惑!
所以我在上面解释过，铁线是长方形的，有圆形边缘，外角有开口
方形矩形内部尺寸为5.25" X 1.5"。我无法在这篇文章中添加图片让你看到。
如果你知道有人读了我的帖子，请告诉我。
再次感谢,
约翰·亨格福德
Deafguy
嗨，John，我真的希望我能帮你计算，但就像你一样，我对变压器的计算也不太擅长，而且上面文章中给出的数据仅限于最大8安普，而你的流量似乎超过了这个范围。
你好，亲爱的斯瓦加坦
我想问你,如果一个逆变器输出是24 v和我家里的供应需要220 v的创建我的变压器必须先创建24 v绕组作为主要的绕组,然后220 v因为在变压器上的其他
另外，我还有一个swg表，上面写着电流、直径、电线规格，如果您希望我将其发送给您，再次感谢您的帮助
你好，demiliza，关于变压器我不能提出建议，因为我对它们没有太多的实践经验，但据我所知，绕线方式不是太关键，尽管你最好先绕220V的绕线，然后在它上面绕24V的绕线。
先生，请帮帮我。CA = 1.152 ×√24 × 10 = 18平方厘米
我们选择CRGO作为核心材料”以及CRGO的含义。如果你能上传你测量的变压器铁芯的图片，也许会帮助我更好地理解它。谢谢
安德鲁斯，你可以参考下面的文章来解决你的疑问
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
CRGO代表
冷轧晶粒取向钢
是安德鲁斯Kumah
先生，请帮帮我，我不明白的是你的计算“CA = 1.152 ×√24 × 10 = 18平方厘米”
我们选择CRGO作为核心材料”。也就是说，我不明白你从哪里得到这些值以及CRGO的意义。
此外，我认为如果你上传你测量的核心图片，一切都会很容易
安德鲁斯，你可以参考下面的文章来解决你的疑问
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
CRGO代表
冷轧晶粒取向钢
Hi Amos，您可以参考以下链接中给出的表格，以根据电流获得所需的线规
//www.addme-blog.com/p/awg-wire-sizes-see-table-below-awg-in.html
你好，先生，我试着用48v直流电源计算5kva逆变器的规格，频率。5.0hz, output voltage 220 but what I get as the amperes is out of the table so I could not determine the wire gauge.the highest ampere on the table is 16.6. Can you help me out sir please if possible with the specs. My email.mrzakson@gmail.com．谢谢
你好。
我们的SG3525 Inveter当我移动PWM时，所以PIN1 VOLLATGE也是CHNAGE，所以PLZ告诉我们的INCETER PIN1中的问题我与PIN9连接
看待
巴伯·汗·查尔萨德瓦尔
我不记得的内部配置IC所以不能显示完全的问题,但是您必须检查集成电路的电压输出插脚处…o / p插脚处的电压必须应对不同PWM变化和确定适当的集成电路的工作……但是请记住，这个读数将是平均电压而不是峰值，峰值将等于电池电压
SIR在变压器设计中的42个是恒定的吗？那个常数形式如何？我在下面给出的链接中给出了一个变压器设计的一个例子，其中变压器设计使用该常量。
我有一台300W降压变压器，有5个一次端子和4个二次端子……我已拆下变压器并完成一次绕组部分……我有以下疑问……请澄清这些…
(1). 根据视频
核心部分的面积为
6.3×3.4 = 21.42
因此，每伏的匝数=
42常数/21.42 =约1.96……
因此，所需的一次绕组数量=230×1.96=450.8=451圈
所需二次电压=16V×1.96=31.36
这些计算正确吗？我是否必须在计算中选择240而不是230，这将导致主匝数增加…
哪一种二级配置将是更好的一个中心抽头一个或一个正常的积极和磨削配置?
(3).如何从中心抽头配置取32v输出。?
RT，我不能确认，因为我不经常接触变压器，所以虽然我可能很久以前就学习过这些计算，但现在我已经忘记了……
然而，上述文章中给出的公式是绝对正确的，你可以准确地遵循那些。
先生，你能帮我看一下逆变器的简单电路图吗?我正在做我的项目，请。我的电子邮件aziztechspeclist@yahoo.com
亲爱的兄弟
我想为ips做一个800-1000w的变压器。我买了制造它的所有部件。
这是清单。
电报：-
一次绕组的SWG 21，
二次绕组为swg12，
核心:-
4.5英寸
前/ bubbin: -
3.05 " / 7.747冯正民等。
1.6 " / 4.064冯正民等。
变压器采用12-0-12V二次供电，0/N-140-220-260V供电
请帮我查一下一次绕组和二次绕组的匝数
亲爱的哥哥，对不起，我很擅长设计变形金刚，所以没办法。
我的意思是说我不擅长设计变压器…
你能帮我找出谁能说出这句话吗?
没有人在我的范围内
你好先生
很抱歉再次问你。但我想知道如何使用环形磁芯制造主变压器。我附上磁芯图像和磁芯制造商测试证书。您能帮我提供一些信息吗？岩芯尺寸为外径100mm，内径60mm，高度50mm，岩芯湿重约1.842kg（M4 CRGO材料）
https://drive.google.com/file/d/0B5ROBprWe44vYnBURUt0MVNxTkdSRXFqUjhuWHpBUFg5X1Nv/view?usp=sharing
https://drive.google.com/file/d/0B5ROBprWe44vODRxUGo4cE9TcEE/view?usp=sharing
不好意思Sandeep，我对变压器绕组不太了解，具体请咨询变压器绕组或厂家
嘿!我有一个关于12v电池逆变器的问题，我们可以使用15-0-15变压器而不是12-0-12 ?它会奏效吗?
它必须低于电池规格，而不是更高。
是的,你可以
您可以使用任何所需的额定trafo，这无关紧要……输出功率将根据trafo的电流减少或增加
SIR IHAVE 500 WATT逆变器请SIR变压器初级和次要转弯和BUBBIN SIZE发送我的电子邮件ma2604403@gmail.com
您好，先生。我是这方面的业余爱好者。我想设计一个变压器或电路，产生12v 30am，控制我的直流电机。或
你好，阿米努，30安培太高了，我不知道??
先生，我有12kva自动稳压器，50到220v，先生，请告诉我他们的轮次和大小
谢谢先生
请告诉我如何制作100W的虚拟负载来测试变压器的二次电压和电流。
告诉我，如果我的变压器是22-0-22/3A=132VA，如果我使用单个0-22，它的电流是6A或3A，0-44的电流应该是3A，或者我有点困惑。
你可以使用一个高绕线电阻作为虚拟负载
它应该是6安培，因为3安培是整个0-44V绕组
谢谢先生
但二次绕组铜线的最大电流容量是3.5A，它怎么能给出6A
如果电线没有额定6安培，那么电线就会变热，如果额定6安培，那么半绕组就会提供满6安培
..仅当连接的负载额定消耗6安培时
谢谢先生
我可以使用这个设计计算教程的铁芯变压器，如果是，请帮助如何做正确。
您可以参考本文：
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
抱歉拼写错误，我的意思是，我可以使用这个设计计算环面(O)铁芯变压器，如果是，请帮助如何做正确。
不，它只适用于铁芯变压器
先生
环形铁芯也是铁层压屎滚在圆形，你必须绕铜线直接到核心，没有任何塑料筒管是像EI芯。这种计算行得通吗?如何计算环形核心的核心面积有外直径，内直径和高度。请帮助
Sandeep，以上数据是EE或EI型铁芯，恐怕不能用这个数据计算环面铁芯变压器。
谢谢先生
如何通过虚拟负载检查变压器二次最大电压和电流
例如，如果我有22-0-22 Vac/3A=132VA的降压变压器，请详细说明。
嗨Sandeep您可以通过在交流电压和交流电流范围内使用您的数字万用表来简单地进行。
是你的SWG表是准确的。因为很多人在网上。我是否可以设计具有常数42的变压器，例如42/18=每伏2.33圈
是的，根据我的了解，上述文章中提供的所有信息都是准确的
计算总面积，我们得到= 18 / 0.9 = 20平方厘米
我怀疑0.9是常量或者你是怎么得到这个值的。谢谢提前
它是变压器的近似假定效率水平。
嗨，试图在之前评论，但不要认为它有效。我的问题是 - 我可以在推拉配置中使用环形变压器吗？我已经看到了300VA 115V / 230V至12V环形。它是双初级双级伤口变压器。如果这是可能的，我就是在假设我只能在150VA在230V时使用它？
嗨，是的，你可以通过连接一个匹配的逆变电路来使用它。
所有类型的变压器均可用于制造逆变器，在这方面没有限制。
谢谢你这么快回复。我假设在230v时只有150va额定输出的一半是正确的。我的理由是双次级12v绕组串联，在初级绕组上提供230v电压。然而，每个12v单独只能提供150va
12V并联可能会给你更好的响应在220V侧....所以你可以让两个12V绕组并联，并使用h桥逆变电路，以获得最好的可能的结果，使用单个12V绕组将只给你150瓦
你好，我想知道是否有可能建立一个与环形变压器逆变器。我看到一个双输入双输出115/230v到12v在300伏特，是2倍12v在150伏特。这个通过推拉电路能工作吗?非常感谢您的任何建议。我假设如果它是可能的，我将只能使用它的一半的速率输出150va在230v
你好，先生，
我想做230v到120v 1500w的降压变压器，如何计算，主、副的SWG，以及匝数，主、副的匝数。请把详细资料发到我的邮箱eeemani09@yahoo.com．
您好Manikandan，我已经解释了上述文章中的公式，请根据给定的信息进行操作。
请立即回复所有问题，谢谢
你可以参考这篇文章了解更多细节:
http://www.brighthubengineering.com/diy-electronics-devices/96783-designing-your-own-transformer/
先生，一个机械师告诉我变压器有很多不同的尺寸，请告诉我这个
先生，你也告诉我，为什么总绕组面积乘以1.3，绝缘部分是什么，为什么乘以，为什么不加?
我不明白如何理解缠绕面积，假设我完成了总共没有。但如何知道这个绕道面积将与计算的绕道面积相匹配呢?
你好先生，请告诉我如何计算梭芯尺寸？也告诉我，这是哪个人应该是内侧或外侧？
您好，先生，请告诉我一次绕组和二次绕组区域需要维护的区域类型，即圆形、圆柱形或其他类型？请告诉我
你好，阿布杜斯，
它将按照E核心的结构。那是长方形的
您好，先生，我是Abdus，请在图中给我看一下核心区在哪里?
您好，abdus，“E”烟囱的中柱横截面积是核心区域
好的。我会在实际中试一试
我会尽快回复您。谢谢。
你好，斯瓦塔姆，我叫托比。谢谢你的指导。我是电气/电子工程专业的学生，我非常喜欢电子产品。我一直在尝试设计一个100瓦或更多的逆变器，只是为我个人使用。我在谷歌和youtube上看到过很多逆变电路，但每次我用我的电路向导软件模拟它们时，它们都不能正常工作。所以你能不能帮我弄一个很酷的电路或者给我一个链接之类的。我很擅长理论，但我也想擅长实践。我真的需要你的帮助。谢谢你！
你好，奥莫雷格比，
你在模拟器上测试的所有电路可能都很好…因为这是你的“向导”，没有足够的效率来检查他们的结果，所以把它放在一边，并尝试一个选定的逆变器设计实践，这是你正确学习事情的唯一方法。
你好老板!希望一切都进展顺利。很抱歉，我答应(2013年12月7日)通知你。电路(振荡器、功率级)工作正常，一直在使用，再次感谢，多亏了您的帮助，非常感谢。我可以连接两个相同的变压器并联(中心磁带)到我的逆变器?我的目标是使瓦数加倍。***Ahmed***4rm*****NIGERIA*****
不客气，老板!
是的，您可以并行连接两个变压器，但仅适用于初级侧......必须使用和终止辅助单独的负载。
亲爱的先生：，
谢谢你这么好的文件，先生，我需要12V系统的50W变压器。所以，请帮帮我。
谢谢Saurabh,
我在上面的文章中提供了所有的细节，请计算相应的参数....
计算主要电流时，您在哪里获得（0.9）？
它是变压器的近似效率计数，是一个标准的固定值
如何用上述方法制造1000W变压器
尊敬的先生，我们所说的主绕组区和次绕组区是什么意思?在绕组时它的意义是什么?
亲爱的prathamesh,
绕组面积决定了它能最佳容纳的指定匝数…这是它唯一的意义。
正确的答案是
1/（4.44*10^-4*18*1.3*50=1.925而非1.96
50 Hz逆变变压器是否可以使用铁氧体磁芯？
如果是，给出9-0-9/230伏500 VA变压器的绕组细节
铁氧体磁芯不工作在低频率，它将需要一个最低10kHz的正常功能，所以这是不可能的
我可以在没有电池的情况下将太阳能电池板连接到逆变器上吗?
我有6×12伏100瓦太阳能电池板和12/230伏500瓦逆变器。
有简单的电路吗?
是的，你可以这样做，但要确保在峰值阳光下，面板电压不会变得比逆变器规格太高。
我的逆变器电路板有LM3525、LM339、12F508 ic和IRFZ 44 MOSFET。它是方波输出。我可以用足够的元件来改变这个电路以得到纯正弦波输出吗。如果是，请给出电路图。期待您的宝贵回复。
谢谢你！
虽然微控制器IC 12F508和opamps LM339的存在表明一个高度复杂的电路可能是正弦波逆变器，但它可能是一个改进的正弦波或纯正弦波等效电路，不能肯定
我确信，它不是正弦波，因为当我连接一个电感负载，如风扇，嗡嗡声产生。您的正弦波逆变电路使用TL 494是非常简单的。如果有任何可用的套件或组装板在线使用此电路，请告知详情或链接
可能它不是正弦波逆变器。
很抱歉，我没有解决此问题的套件或组装板，您可能需要在线或在当地市场查询
嗨，Vijeesh，
你也许是对的,根据图表12 swg应该用于电流不高于10安培,但这可能是在理想条件下将确保没有trafo即使在满载的升温,然而66安培是太高了,这么多使用12 swg可能是危险的电流。
虽然我不是这一领域的专家，它看起来相当明显，66安瓿将简单吸烟变压器如果一个12SWG是使用，或也许人可能使用许多12SWG并行，这可能是一个有效的可能性，这将是相当好的....假设他使用5个12SWG链并行，那么它就可以完成工作。
海先生早上好，
上周我去当地变压器/逆变器制造商为一个逆变器项目800w 12-0-12变压器，他说主变压器将是21规格，副变压器将是12规格，因为他的声誉提供良好的逆变器，我给了变压器的订单。根据以上计算800瓦/12伏是66安培，但图表说12表只能携带10安培。他保证它能载重800瓦。他们用的是什么把戏。
嗨，先生，
在计算每伏特的匝数时，1.3是常数吗?这是指磁通量密度还是芯的饱和度?
嗨，Jerico，这是通量密度，是恒定的，你可以参考以下帖子的详细信息:
easy-electronic-circuits.blogspot.in/2013/07/how-to-design-and-make-transformer-at.html
先生,
这篇文章真的很有趣。为了设计一个配电变压器，铁芯的设计会和先生做的一样吗?或者有什么区别吗?如果是这样的话，我想请你详细说明一下。
谢谢
Hi Dozo，是的，因为所有的变压器基本上都是用于控制电压和电流参数，它们的设计计算将使用相同的标准公式和系统。
然而，上述文章提供的范围是非常有限的，它可能没有配电变压器的基本数据。
谢谢你的回复，肯定有效
我想知道可以用于1kva逆变器的变压器类型以及变压器的额定值。谢谢
将1kva除以蓄电池电压，得到变压器二次电流。一次电压应符合贵国的规范。
谢谢您的回复，实际上我在给出双半桥逆变器配置中igbt开关的时间延迟时卡住了。这是为了模拟目的.....因为双重配置。i’我总是弄错。请提出任何建议。
你是说死时间?它是内部固定在IC上的，你可以参考下面的图表来获得一些线索:
easy-electronic-circuits.blogspot.in / 2014/05/100瓦到1000瓦-纯sinewave.html
嗨，斯瓦加坦，
你能帮我做一个200amp的逆变器吗?
嗨Shyam,
请提供所有要求的规格，我会尽力帮助
谢谢你的回复，我不知道任何专业的在线，但请如果你知道一个，请链接我到他
上网很困难，你必须在你所在地区或最近的电子市场找到它
请先生。我希望您能帮助我计算1kva变压器逆变器。我使用了上述方法，但挑战是我无法从您提供的上表中找到导线厚度。如果您能上传一个从1开始而不是从10开始计算厚度和层压的表，我将非常感激。或者如果有另一个w计算的方法让我知道，先生。希望很快收到您的来信。
谢谢你khennie，但很抱歉我不能帮你计算，因为我也不知道关于电线SWG的计算，它将处理1000瓦。我从一份电子杂志上得到了上述数据，我个人对你问的具体数据没有任何信息。
我建议你去找专业的变压器制造商帮忙，他会收取一些费用，但最终你可以按照你的要求完成完美的设计。
我真的很感激你为帮助别人所做的巨大努力。先生，请您帮我计算一次和二次变压器的铁芯尺寸、匝数、逆变器1kva变压器的叠片尺寸。我尝试使用您上面使用的方法，但在表中选择次级导线的厚度时，我停止了，因为我在表中找不到。先生，请。我要你给我一张从1开始而不是从10开始的线表，还有一张叠片表。先生，如果您能为我这样做，我将不胜感激。希望很快收到您的来信，先生。
我有一个200瓦的逆变器和两个irfz44n MOSFET。我怎样才能把它的功率增加到400瓦。？我可以并联添加更多的MOSFET吗？请尽快回复。
是的，可以这样试。
海先生,
对于二次绕线，我们应该把49个中点的转数加倍，总共98个转，或者在24个转后，我们应该把中点的转数再绕24个转。
嗨，Vijeesh，
请详细解释你的问题，我不明白你想做什么规格。
在上述计算中，二次绕组有49匝。(意味着在二次绕组首先我们将与12 swg风49转线然后我们带中心抽头又风49,总98转)或者我们需要49的中心利用从中间24.5后把我们带中心抽头又风24.5。
它将从49圈的中心开始，即24圈，5圈或24圈之后。
请务必设计一个5kw逆变变压器。
这将是更需要的，因为我们都在全球范围内追求绿色能源。而5kw逆变器比低功率逆变器更受欢迎。
谢谢!我肯定迟早会在这个博客中提出一个。
我知道，但是我在哪里连接风扇的电源?
显然它将从逆变器电池
我正在做一个逆变器，应该是100瓦使用12v 7Ah电池。你能告诉我一个电路吗?我也是做逆变器的初学者。
我的老师也坚持要我放一个冷却器(我不知道为什么)粗一个风扇，但我告诉他们这是没有必要的，但他严格要求添加一个风扇。所以你能告诉我如何添加一个PC风扇到逆变电路。
那将是一个很大的帮助。
谢谢
您可以尝试以下电路，它将很容易处理100瓦的流量是正确的额定。
//www.addme-blog.com/2012/09/mini-50-watt-mosfet-inverter-circuit.html
将风扇固定在面对mosfet散热器的机柜上合适的槽上，这样它就可以在mosfet散热器上吹风。
自环电机发电机是真的吗？
如果是这样，为什么它还没有出现在现实世界中？
这是假的…
你可以学习亚当斯电机获得冷电，这是一个真正的概念。
你好,
我们能否使用2n2222或2n3904之类的放大晶体管来制造一个0.5伏特的非常小电压的逆变器，输出应该是3-4伏特的交流电，这样可以给两个led供电。如果是，你能告诉我这样一个电路吗?关于变压器，它是如何为如此低的电压制造的?
我需要它，因为我正在参加激励奖项。
我想我们之前已经讨论过这个了，无论如何，只是提醒你我们可以使用焦耳盗窃电路，你可以参考这篇文章的更多细节:
//www.addme-blog.com/2012/10/1-watt-led-driver-using-joule-thief.html
不客气！
什么是铜平面?你是指PCB铜地轨吗?
是的，没错
艾哈迈德，不要在意这些细节，专注于基本的技术，只用mosfet的三个引线，
使用金属标签连接散热器，仅此而已。
6.8v trafo将在输出端提供400v电压，您需要调整PWM电位器或负载校正电位器，以将其调整为220V。
如果您愿意，您也可以尝试12v或其他trafos。
您可以使用6.8V-0-6.8V TRAFO进行推荐的电路应用程序，它肯定会工作。
22万就可以代替20万了。
欢迎你，艾哈迈德
Ahmad，我已经检查了链接，是的，你可以使用200K + 100k变量预设一个引脚#6。
首先只尝试单个mosfet，如果它工作完美，那么你可以在每个通道上并行地添加一个mosfet。
你的链接没有打开电路页面，它打开了网站的主页…提供了图表的确切链接，只有这样我才能说什么。
104意味着0.1uF，如果你的电路需要0.1uF，那么所有这些电容都可以。
谢谢Ahmad !
默认情况下，104帽可以50V额定，电阻1/4瓦特额定。关于200K的电阻器更换，我不太确定，你能告诉我具体的链接吗?
你不需要倒带1000瓦的流量，你可以使用相同的流量来获得更低的功率…优化将简单地取决于电池电流，可以按照要求减少。
谢谢你的及时回复。
上帝保佑你。
亲爱的先生：，
我有一个问题，假设我将得到一个逆变器和ups具有相同的额定值，包括电池，他们会提供相同的备份时间。
好奇地等待你的答复
谢谢
亲爱的高华，
是的，它们应该有相同的备份时间
非常感谢您的回复
先生
先生,
我刚刚从一个旧的工作ups“夜光750va”双电池中回收了2个ups变压器，我只是想知道我可以用它们来建立一个200到500瓦的家庭逆变器。第二，我对这些变压器的连接感到困惑，有7根电线从一边出来，另一边有3根。如何识别电线和检查它们的电压。我已经在每个地方发布了这个，但我没有收到任何回应。如果你能帮我解决这件事，我将不胜感激。变压器上有这个标记“TX-201-1000-02”
Gowhar，当你拆卸时，你至少应该记下哪些水龙头是作为电器的主输出端终止的。
无论如何，你可以用....系列的100瓦灯泡随机连接你的家庭交流电源通过交通的不同水龙头在灯上方产生最小辉光的水龙头可以假定为trafo....的220V绕组
一旦你找到这个，你可以保持电源输入与100瓦系列灯泡连接，并采取一个DMM检查交流电压通过其余的水龙头…这样，你可以继续进行所需的识别。
.．..在进行上述操作时要保持极端的谨慎，因为操作过程涉及到致命的电源电流。
嗨，朋友，你和你的家人好吗？我的朋友，我想为ups做一个变压器，大约在30分钟内给200安培的电池充电，并提供良好的备份，同时在深度冷冻柜（三组）周围行驶，一个水泵、五个风扇、五个节能器。请
帮助我的朋友。
嗨，伊玛目，
你可能正在看一个10kva的逆变器设计，我不知道如何设计这样一个巨大的变压器，请咨询专业的交通设计师
VA=瓦特–功率因数
Ashok，请将400除以变压器的电压，得到相关侧的近似电流。
是的，我认为以上数据仅限于不超过20安培的变压器，所以很抱歉1kva可能太大，不在上述数据的范围内。
请重放的问题吗?
是的,这是正确的
我的回答是
冠捷= 1 / (4.44 * 10 ^ 4 * 18 * 1.3 * 50)= 1.92 ?
这是正确的答案吗?
大家好。
有人能告诉我为什么在计算核心面积时使用系数1.152吗？它从哪里来的。如果可能的话，是否有一个公式可以根据频率来说明核心区域。我这样问是因为我想使用高频变压器，我需要知道什么尺寸的电源
你好护镜,
以上解释仅适用于铁芯变压器，不适用于高频铁氧体变压器……因此，计算不适用于您。
