该文章使用该文章介绍了一个简单的1AMP恒流LED驱动器电路IC MBI6651从MACROBLOCK．该IC是专门为高功率led安全运行而设计的，提供恒定电流输出。该电路包含很少的外部元件，因此在家里组装起来非常容易。
关于IC MBI6651
IC MBI6651是一种高效率，下降到DC转换器芯片，其能够以安全的1AMP恒流驱动高功率LED。
IC只需要四个被动外部组件，以使其功能。
可以通过选择适当的电阻值来外部设置IC的输出电流。
IC还具有连接LED的PWM控制调光控制。
该集成电路的其他一些突出特性包括UVLO，即欠压锁定、过温关闭、LED开路保护和LED短路保护，所有这些都确保了集成电路完全安全，不受错误配置的输出负载的影响。
该设备的典型应用领域有:
汽车装饰照明
LED泛光灯使用高强度，高功率LED。
IC还可以用作特定电路应用中的恒流源。
设置输出电流
IC的输出电流通过外部电阻Rsen固定。输出电流Iout与调节电阻Rsen有如下关系:
鉴于Vsen = 0.1 v
RSEN =（VSEN / IOUT）=（0.1V / IOUT）
RSEN是外部电阻的值。该电阻在销钉OUTS SEN和IC的VSEN上连接。
具有RSEN 0.1欧姆的最佳电流为1000 mA或1放大器。
优化外部组件选择
电感:两个问题指定电感类型，开关频率和纹波电流。所涉及的计算可以写成:
L1>{Vin - Vout - Vsen - (Rds(on) * Iout)} * D/fsw * delta。伊尔
其中，RDS（开启）是IC的内部MOSFET的导通电阻。该值通常为12V左右约0.45
D为IC的占空比，设为D = Vout/Vin
FSW是IC的开关频率
在设计给定电路的电感时，以及电感，也必须考虑饱和电流，因为这些是两个基本因素，通常影响电路的整体性能。
经验法则，应选择电感的饱和电流比LED电流大1.5倍。
此外，选择高值的电感提供更好的线路和负载调节。
选择肖特基二极管
电路图中显示的二极管D1基本上充当飞轮二极管，在LED开关关闭期间消除电感反电动势。
二极管的选择必须符合以下几个重要特性:
它应该有一个低正向电压额定值和最大可能的反向电压容限。
选择电容器
一般规则总是选择一个电容值与电压公差高于电源电压的1.5倍。
最好选择钽电容器，因为它们具有高电容和低ESR特性。

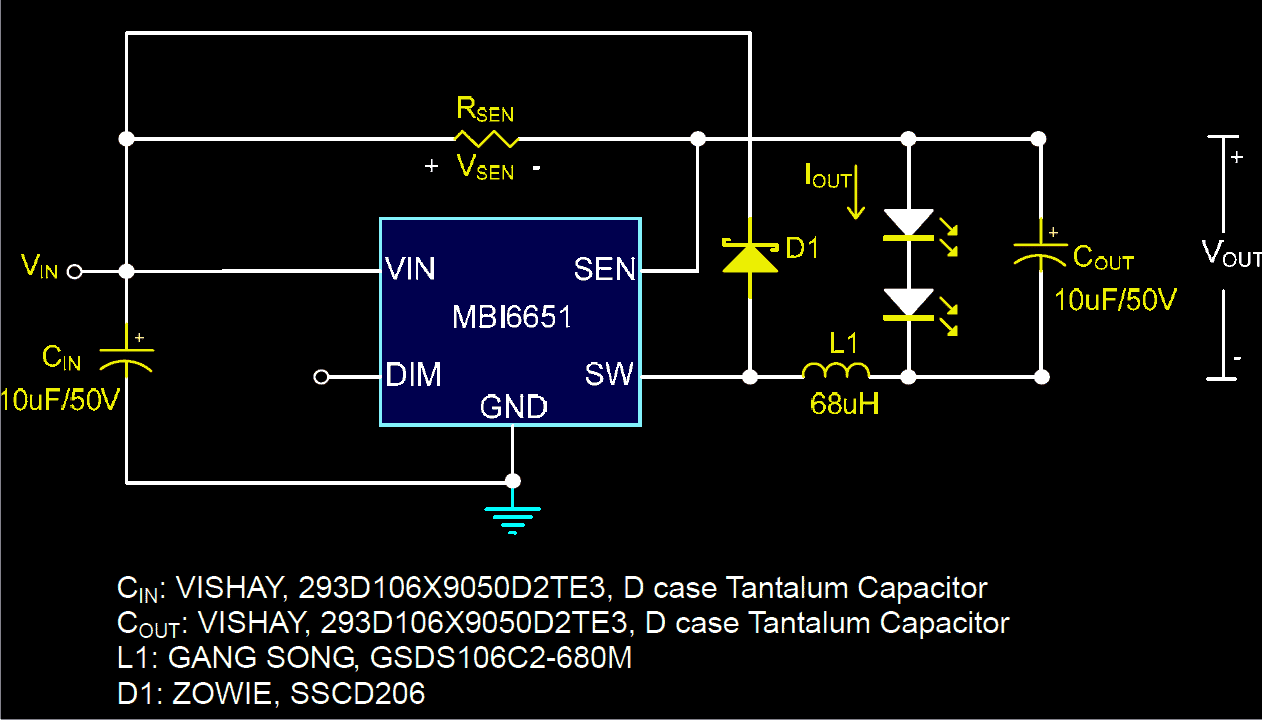

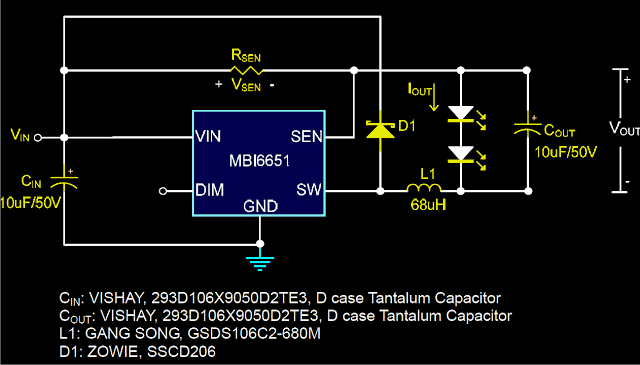

1安培恒流LED驱动电路的方案如下:

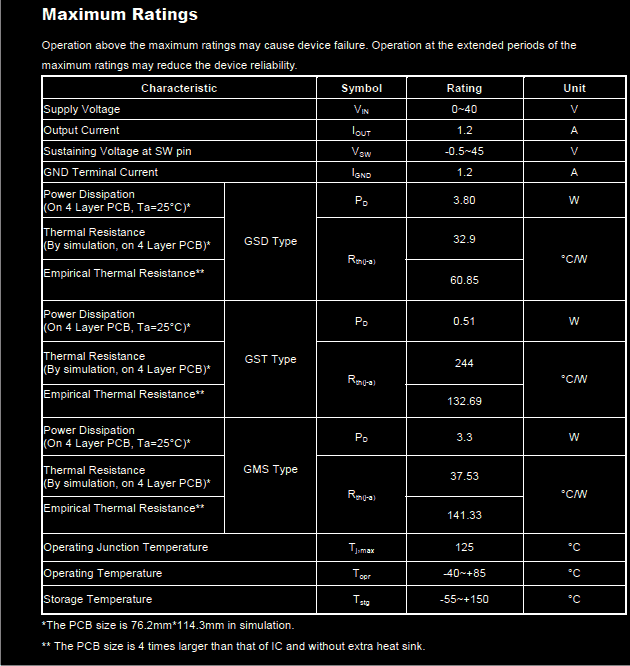

基本操作参数如下所示：

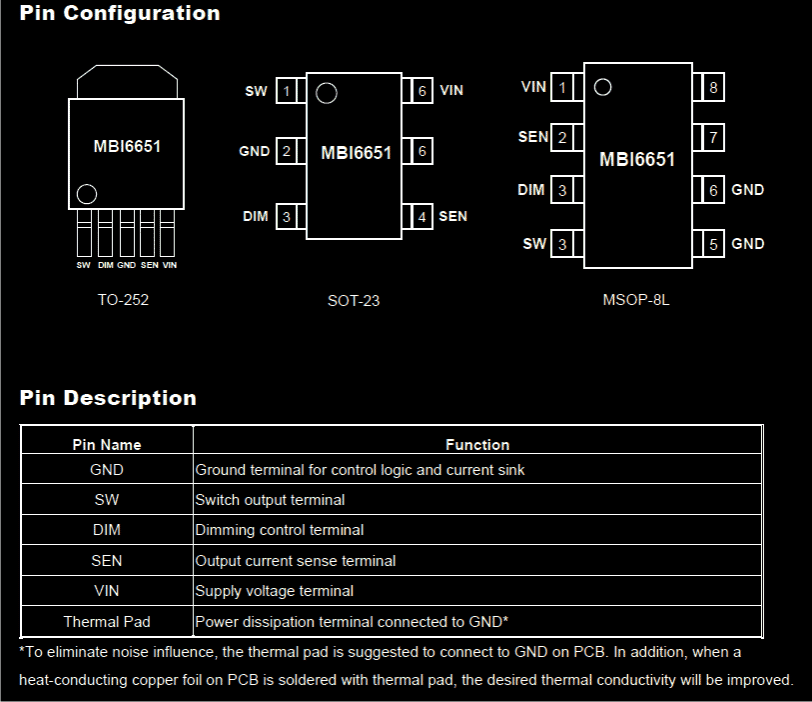

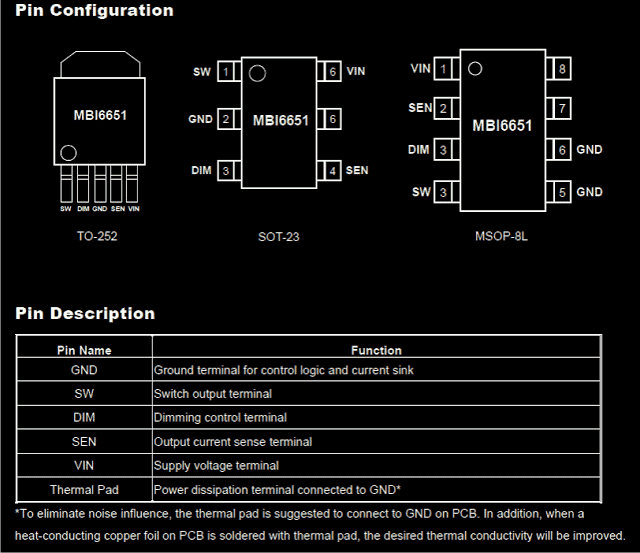

销规格:
礼貌://www.addme-blog.com/wp-content/uploads/2012/04/mbi6651.pdf
嗨
您可以发布从用户输入的电路，并根据输入保持电流常数吗？范围是1微放大器至15微放大器。伏特10到30。
svarbanu.
在uamps中，它可能很困难......不确定。
你好Swagatam，你有一个非常好的和信息丰富的博客。感谢您与世界分享所有学习。它真的帮助我们了很多。
我需要一个恒定电流电路的一些建议。您能否在市场上分享其他此类芯片的详细信息，可以采用通用交流输入，并为各种电压要求提供恒定电流（可调）（例如：LC5226D）。组件的可用性应被视为查找此类芯片可能是一个非常繁琐的工作。
感谢和问候,
某人
你好，Subrata，非常感谢!
我不认为市场中可能常用的IC，因为现在SMPS电路已经成为实现相同的简单选择，因此今天所有人都依赖于市场上充足的SMPS设计。我也发布了许多SMPS设计，可以在家里轻松建立。
的问候。
我希望制作一个可用作照片闪光灯的LED设备，这是一个非常短的持续时间0.1毫秒或更少（NS系列真的很酷）。我计划为触发电路使用Arduino Uno。可以使用适当的电源使用上面的MBI6651电路/修改此目的吗？感谢您的任何帮助，您可以提供。
如果你有一个容易访问这个IC，那么你肯定可以使用它，尽管任何简单的lm317cc /CV电路将做的工作效率
你好Swagatam，
我也是一名电子工程师，我想控制LED条带灯。
但整个条带的亮度是不一样的，最后的亮度是低的。条长5-10米。
请推荐我达到同样的亮度。
你好Sayyed，请提供有关条带的详细信息，是这些单独的LED条，或者在一个单条带中连接的所有LED，以及LED上的LED和电阻有相同的规格或不同？
我对建造你的1安培MB16651宏块恒流电路感兴趣，但我找不到我可以买到的部分。检查了Digikey和Mouser。如有任何建议，我们将不胜感激。谢谢你保罗
可能是IC停产了，但你可以找到很多类似的变体，如以下:
SG3524的DC - DC变换器电路[Buck, Boost设计]
嗨Swagatam
最终，我不仅找到了经销商，而且他有库存的零件，并免费寄给我12个!谢谢你帮助保罗
这听起来太棒了，保罗!很高兴你们终于拿到零件了，祝你们一切顺利!
你好,
我想知道什么样的调光电路是必须与这个原理图工作;脉宽调制或0-10V吗?
谢谢，
马塞尔
你好，根据解释，它是PWM输入将控制调光。
