在这篇文章中，我们将构建一个有趣的项目，它可能会增强你的大脑能力。让我们来学习如何制作TDCS大脑模拟电路。
概述
这听起来可能像科幻小说，一个邪恶的科学家将他的头连接到某台复杂的机器上，获得了超人的能力。
这在某种程度上可能是对的，但不像科幻小说那样耸人听闻。
在这里，我们将了解什么是TDCS，它如何改善大脑活动，以及如何制作TDCS。
警告：继续此项目的风险由您自己承担。我们不对本项目造成的任何损坏或损失负责。
大脑是我们身体中的一个复杂器官，没有它就不可能生存。一台超级计算机需要数百万焦耳的能量和数千个CPU核，需要几分钟来模拟相当于一秒钟的大脑活动，而我们的大脑可能只需要一个汉堡来为自己供电几个小时，据估计大脑消耗的电能相当于一个20瓦的灯泡。
我们的大脑是一个电活动池；我们可以通过诸如脑电图之类的生物医学仪器来测量大脑的电活动。大脑的任何异常都会导致大脑电活动的改变。
我们可以通过在头部特定部位施加小电流来治疗抑郁症、慢性疼痛等多种疾病，这有可能治愈或显著抑制该疾病。
这种方法用于药物对治疗无效或药物太贵的情况。
注：切勿将TDCS与“电休克疗法”混淆，电休克疗法是众所周知的“休克疗法”。
TDCS是什么?
TDCS是一种医疗工具。TDCS代表“经颅直流电刺激”，意思是将直流电（DC）通过颅骨刺激大脑。
这是一种非侵入性的方法，世界各地的许多医生都在实践这项技术，并已被推荐为安全的。
近年来，这种方法得到了许多研究人员的关注，他们从实验中发现了令人鼓舞的结果。
研究人员发现，在小电流通过参与者的大脑几分钟后，他们的数学能力有所提高；这是许多积极成果之一。
这种方法被美国空军和陆军用于提高技能和加快决策反应。
基本上，TDCS装置仅由电池供电，由电流控制机构组成，控制通过大脑的电流。
许多TDC有两个或多个电极，但基本TDC至少由两个电极组成，一个是正极，另一个是负极。
电极由软材料制成，用钠溶液等导电溶液浸渍，在国内工程中可采用食盐掺水。
柔软的材料防止皮肤冲洗，并在电极和皮肤之间提供良好的传导。
电极在头部周围的位置和电极的大小在控制神经活动中起着重要的作用。
电极放置不当可能不会得到最佳结果，也可能对我们的大脑造成负面影响。
下面的图片说明了样品电极的放置:
警告：建议您在互联网上对电极的位置和尺寸进行广泛的研究。
有副作用吗?
TDCS方法在医学领域并不新鲜，但迄今为止研究相对较少。但大多数研究都显示了积极的结果。以下是一些副作用：
•电极周围皮肤瘙痒。
•观察到少数参与者头痛。
•少数参与者出现几分钟的幻觉。
长期影响尚不清楚。
积极作用:
•提高数学技能。
•提高决策技能
•提高游戏技能
•潜在的工具治疗许多疾病，如抑郁症，帕金森，中风，慢性疼痛等。
•改善睡眠质量。
注意:将电极放置在头部的不同位置可以提高上述技能。电极放置不当会对我们的大脑产生负面影响。因此，在互联网上对电极在头部的放置进行研究。
设计：
所以，现在你对TDC有了相当多的了解。现在，让我们构建TDCS设备。
TDC由恒流源组成，用于适当的电流调节，必须仅使用电池操作，请忘记这里的交流电源。
有三个电流开关调节输出电流。不同的处理需要不同的水头电流。
全部关闭-输出1mA。
S1 ON -输出2mA。
S1和S2接通-输出3mA。
S1、S2和S3接通–4mA。

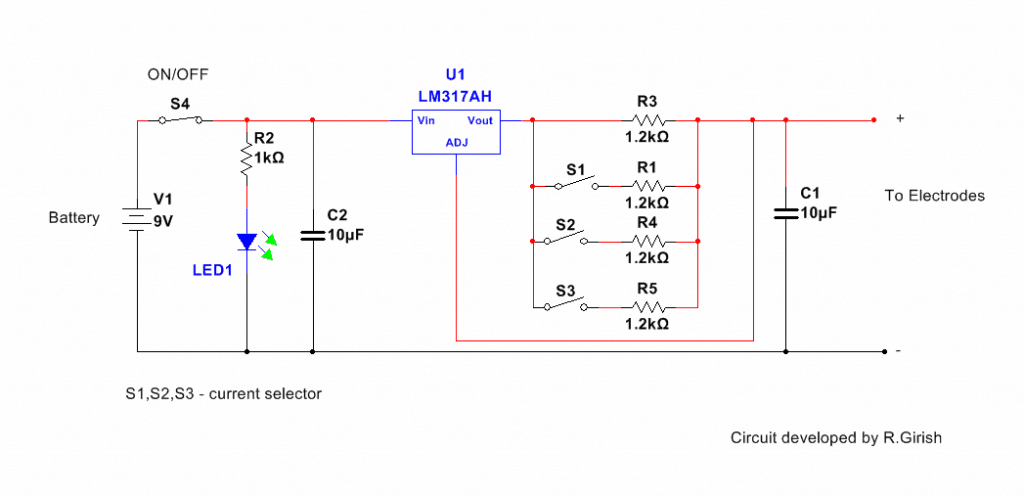

电路图

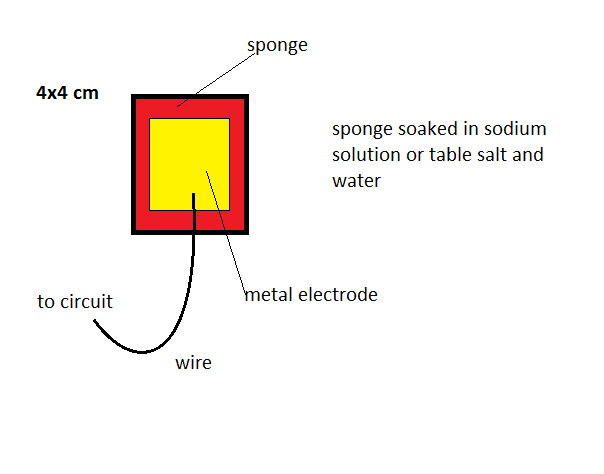

以下是制作电极的方法：
海绵必须放在皮肤上，而不是金属部分。请勿使用任何金属电极与皮肤接触；即使在1mA的电流下，也会导致皮肤小面积灼伤。不要使用交流电源供电，小的浪涌足以在你的头上产生巨大的电流。
结论:
TDCS是一种医疗工具，具有治愈多种疾病的潜在能力，如果你对它有适当的了解，你可以不用咨询医生就可以使用它，但请始终注意，不要相信我们的话。在投入使用前对其进行研究。
我们是否每次使用该设备时都必须将海绵浸泡在钠溶液中，还是只需第一次使用。此外，海绵是否可重复使用，或者我们是否应该在每次使用设备时使用新的海绵/
据我说，你每次使用海绵都必须把它浸湿。海绵通常是可重复使用的。
先生，在印度有什么地方或网站可以买到tdcs设备吗？或者，如果您正在销售TDC，请告诉我价格。
你好，齐拉格，抱歉，我们不卖TDCS，我不知道从哪里能买到
当电池开始耗尽时，电流强度也会降低吗?
是的，随着电池电量耗尽，电流也会降低。
先生，您能说出电路中显示的所有项目的名称吗？这些项目是制作tdcs所必需的。
Hi Chirag，图表中清楚地提到了所有编号，请让我知道您无法理解的零件号？
所有电阻器均为1/4瓦5%
电容器为10uF/25V化学镀。
知道了，谢谢。也就是说，如果我想从电路中提取5mA的电流，我只需要添加一个开关和1.2k欧姆的电阻器，对吗？这个设备在印度的任何地方都可以买到吗？
是的，没错。
此外，您可以使用单个固定电阻器，而不是切换所有4个电阻器。可以使用以下公式计算电阻器
R=1.25/输出电流
R=1.25/0.005
=250欧姆
你好，先生。斯瓦加坦，
第一我很高兴我资助了你们非常有趣的网站和丰富的信息，尤其是biggener amator…我看到了你们关于tDCS刺激器的不错的项目，真的很高兴你们能想象，如果你们帮助我完成你们的慷慨工作，用真正的交流电流和电流进行0到2 mA的tACS刺激输出与皮肤接触质量最佳的频率。。
我喜欢有一个正常的电路架构图和PCB。
友好地，
卡里姆
谢谢你，卡里姆，很高兴网站信息对你有帮助!

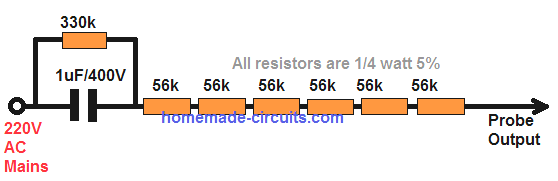

请看下图，它可能看起来很危险，但我可以向您保证，它不是，但设计必须正确实施，并固定在适当的机柜内。
最初用100k的电阻进行测试，并检查刺激效果是否适合应用
但是，由于电路完全暴露在交流电源中，所以在未覆盖的情况下制作和测试电路时要格外小心…
我一生都是音乐家，也是电子设计师。我还患有“基本震颤”(Essential Tremors)，这种症状被认为是轻微的，但对于一个试图演奏吉他的吉他手来说，当他的左手手指颤抖时，这是非常恼人的，不利于明显的控制需求。我也是一名DIY实验者，因此我发现一些锻炼和补充剂会有帮助。现在我想用TDSC做个实验。这种尝试是有利可图的，因为众所周知，DBS手术非常有用，但它需要在大脑中植入电极。但作为一个典型的留着一头浓密头发的“嬉皮士”音乐家，我很难尝试这种方法。除非我能用更小的电极(也许用发带固定)工作，否则对我来说似乎不太现实。不需要我剃头就能尝试的东西。不幸的是，我测量的电阻压在两个钝的/圆形的金属块在我的头的两侧大约是10兆欧。欧姆定律告诉我，我大约需要20000 VDC。 Obviously impractical. I don’t suppose anyone could recommend a workaround?
我希望我能帮忙，但是，我不能在这方面提出太多建议，因为这是一个严格的医学相关科目，需要从授权来源进行合格的测试和验证。
顺便说一句，我们的皮肤对电的反应不能通过欧姆定律来分析，即使是一个微小的电刺激也足以让我们的身体做出适当的反应。
我知道没有合适的医疗建议。但我也意识到，没有任何建议能帮助我改变物理定律。如果关于这一主题的大多数文章都提到大约2 mA的目标电流，那么接触面积越小，以安全电压达到该电流的可能性就越小。谢谢你。我至少会尝试在我的电极上添加一些浸泡在盐水中的小海绵，或者至少在我准备的头带上添加更多的小电极。
好的，谢谢！
这不是正确的电路，而是寻找鲍勃·贝克的大脑调谐器。
您好，您能列出需求项目吗
所有电阻器为1/4瓦5%，电容器为10uF/25V
Ciao，sì，在LM317 IC nel电路中使用质量标准描述sopra
