本文讨论了几个简单的振动检测器计电路，使用晶体管以及IC用于获得级别指示的条形图LED序列。可以校准条形图LED并用于测量振动的强度。
介绍
无论是公路卡车节流,或飞机轰鸣的天空,还是敲门或猫的呼噜声或只是你的心跳,这里说明的振动水平传感器电路将它们和转换成美丽的测序LED照明灯条形图显示。
条形图中在任何特定时刻被点亮的led的数量表明了该特定时刻振动力的大小。
什么是振动
振动不过是由于外部介质产生的相应的力引起的空气的皱折。例如，当我们说话时，我们的声带振动，并在周围的空气中产生相应的干扰模式。
当这些空气振动进入我们的耳朵时，我们的耳膜也以相同的频率振动，使其对各自的感官器官听到。
更强的振动对我们的感官产生更强的冲击，因此我们听到的声音比其他级别的声音更大。
振动的间距也成为确定其性质和强度的主要因素。音高和频率可能是使特定振动信息与其技术规范更加不同的两个因素。
作为一个例子，吹哨声音可能是尖锐的并且可能达到更长的距离，但是来自混合器研磨机的抱怨声音甚至更强大地不会达到更长的距离。
虽然我们的耳朵配有非常令人印象深刻的检测能力，但这些器官不能告诉你特定振动力的精确幅度。
只使用晶体管

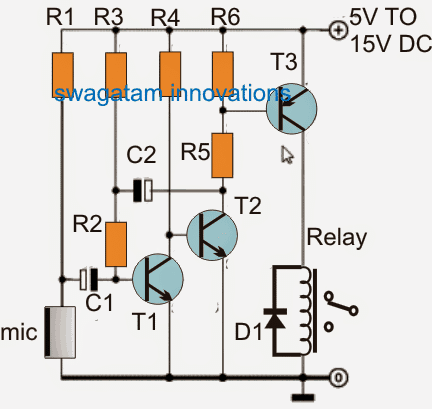

上面所示的图表非常有效地作为简单的横向振动传感器。即使是周围的最轻微的声音也会感到意识到它的丝毫或安装在其上的表面。
C2允许继电器有一个延迟周期，以便继电器在每次检测时保持触发ON一段时间。C2的值可以调整，以获得继电器操作所需的延迟OFF。
如果电路旨在使用像振动操作警报或门报警等，则继电器可以附带警报系统。
零件清单
- R1 = 4 k7
- R2 = 33 k
- R3 = 2平方米
- R4 = 22K.
- R5 = 470欧姆
- R6 = 4K7
- C1 = 0.1佛罗里达大学
- C2 = 4.7UF / 25V
- T1 t2 = bc547
- T3 = BC557
- D1 = 1 n4007
- 继电器=线圈电压根据电源电压，以及根据负载规格的接触等级
- MIC =驻极体电容器MIC。
振动检测电路采用LM3915
可以使用IC LM3915构建另一个冷却设计，用于检测可能从某些相关源发出的特定振动的强度。
这个电路基本上是一个有趣的项目，可以由一个小学生建造，并在学校的科学展览会上展示。

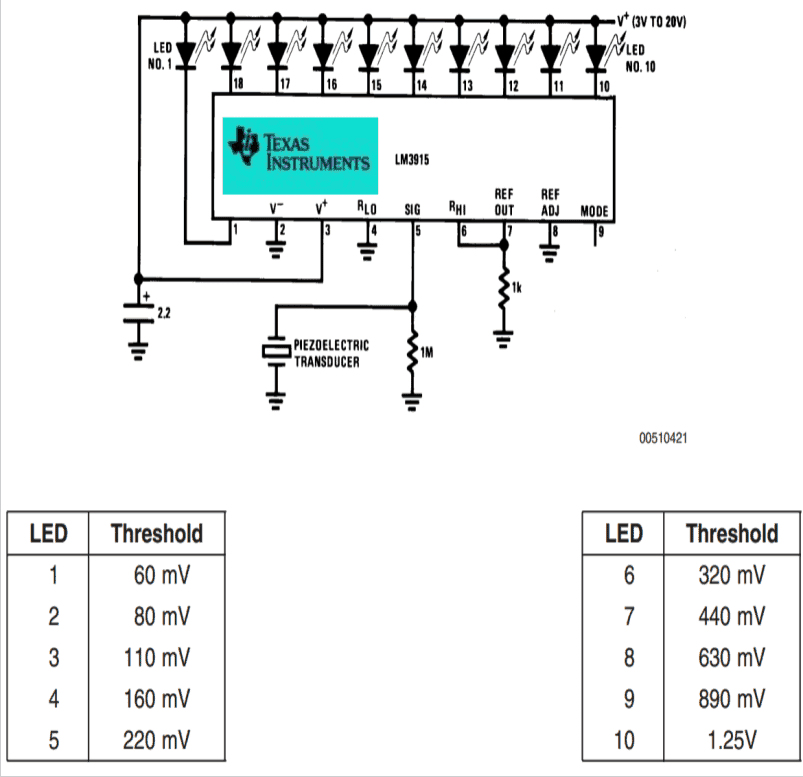

下面的电路图显示了一个相当简单的配置使用多功能IC LM3915来自德州仪器，单独执行感测的功能以及显示振动水平。
IC的引脚5是通过驻极体麦克风元件检测感应声音变化的输入。
也可以尝试压电传感器而不是麦克风。压电换能器元件是一种使用的简单设备压电蜂音器当连接到频率发生器电路时发出敏锐声音。
然而，它在这里用于相反的响应，即用于检测频率而不是发射它。
冲击MIC的声音振动噪声在设备内部产生微小的电脉冲，或者更确切地说，设备将所有撞击其表面的振动转换为振幅不同的小电子信号，与冲击振动的强度相对应。
这些来自MIC的微小电脉冲在IC LM3915内被有效放大和处理，相关的排序LED显示在IC的输出端生成。
连接在输出端的led从阵列的起始点到结束点以随机运行的模式照明，显示捕获的振动信号的相关信息。
这种振动检测器或仪表电路可以进一步改进，以适应更严重的应用，包括一个报警级或继电器驱动级，用于在检测到威胁级别的振动力时触发它们。
应用程序可以由用户指定，因此可以用许多不同的方式配置或优化目前的电路。
集成电路需要的电流可以忽略不计，因此一个9V PP3电池将提供足够的寿命来维持电路，几乎永远，这也使得该单元非常便携，可以安装在任何需要的缝隙或位置。
虽然以上所提出的振动计/检波器电路取自原数据表，但它存在许多缺陷，只有经过一些重要的改装才能产生令人满意的结果。

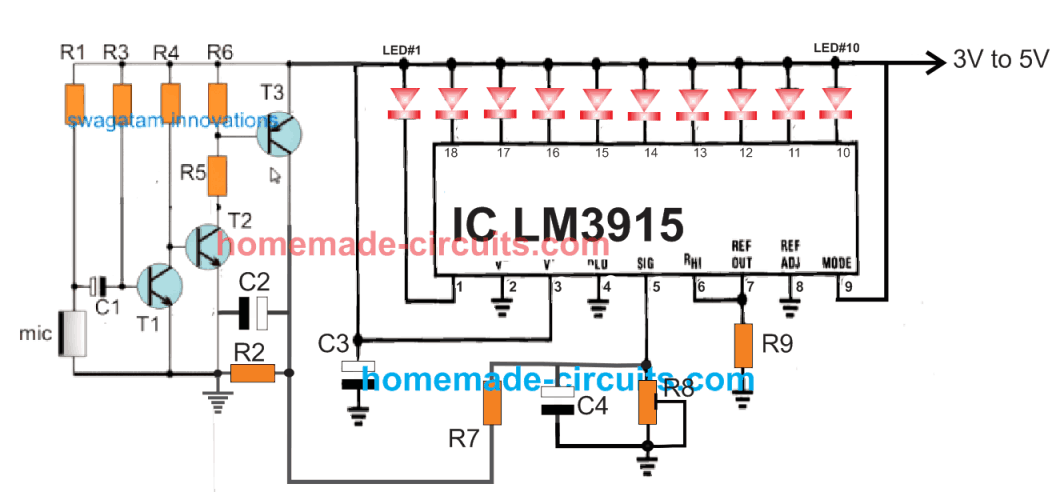

最近，当我对它进行测试时，我发现了它所具有的缺陷。经测试修改后的图如下图所示:

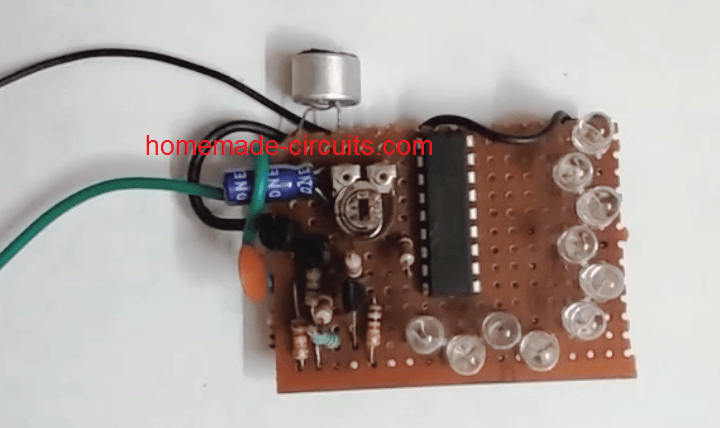

视频剪辑演示振动计工作
零件清单
- R1 = 5转k6
- R2，R9 = 1K
- R3 = 3立方米
- R4 = 33K.
- R5 = 330欧姆
- r6 = 2k2.
- R7 = 10 k
- R8 = 10k预设
- C1 = 0.1佛罗里达大学
- C2 = 100 uf / 25 v
- C3, C4 = 1uF/25V
- T1 t2 = bc547
- T3 = BC557
- led =红色5mm类型20mA
- MIC =驻极体电容器MIC。
嘿，swagatam你能告诉我我应该用哪种压电传感器吗?如果可能的话，也告诉制造商的名字
嗨Uadyan，
请参阅下面的图片：
http://www.tdpri.com/telephoto/data/500/piezos.jpg
嗨Swagatam，
把这个电路连到你的转速表电路上怎么样?//www.addme-blog.com/2012/05/make-this-simple-tachomet-circuit.html.）？
只是把压电片换成转速电路输出还是需要增加一些额外的元件?
谢谢
嗨Shinichi，
将上述电路晶体管的发射极直接连接到高速晶体管的基部。
早上好我相同的电路可用于测量DB中的果皮的振动producidad吗？
是的，它可以用来测量振动
你好，
我想做一个带张力计使用声学系统，我能把这种振动转换成频率吗?
或者您可以帮助我使用传感器的名称来用于这个项目
你的帮助对我来说意味着很多
你好，
振动本身将具有频率，这将在T3的集电极处放大......所以是的，您可以使用第一电路将振动转换为频率。确保删除继电器和电容C2...为更好的清晰度，您可以使用T3的发射器串联添加几个1n4148二极管
谢谢你的回应它真的意味着很多，我还有一个问题你能告诉我这个系统的可靠性吗？或者我应该参加其他一些方式TOH计算皮带紧张局势？
谢谢，不客气!电路将相当可靠地将输入振动复制为频率。你可以通过T3的集电极和地面连接一个频率计来得到结果。然而，皮带张力的概念是新的我，我不确定如何可以解释的结果，并用于所需的优化皮带张力。
很抱歉回复晚了，谢谢您的回复。
问候,
舒如提
不客气！
