这里我们讨论一种包括红外遥控操作的亮度控制功能的应急灯电路。这个想法是希兰先生提出的
技术规格
你能帮我两个电路吗？
我想建立一个通过红外遥控器工作的备用LED应急灯。我希望它能够通过遥控器来暗淡。电源电压为5 - 8伏。
我还想要一个交流到直流电路，有两个输出。一个6Vdc，一个12Vdc。
你能帮助我吗?

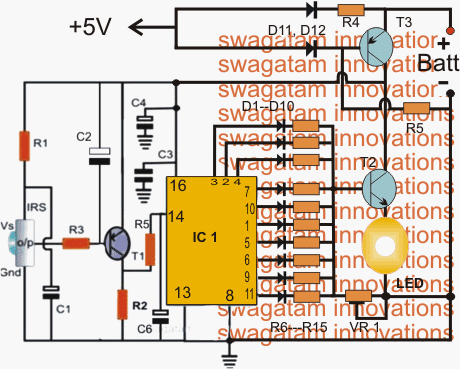

线路图
设计
参考所提出的具有红外遥控调光功能的LEd应急灯电路原理图，本设计基本包括三个阶段:红外切换式4017定序器、采用T2的LEd调光器和采用T3的自动应急开关。
IR传感器是一个标准TSOP系列IC，配置了BJT缓冲器T1，其每次使用外部IR远程发射器切换时都会从IRS传感器放大输出，这可能只是您的电视遥控器手机。
上述开关响应适当地应用于IC 4017的时钟输入端，该IC 4017是一个约翰逊分频计数器芯片，负责在其引脚(开始)到引脚(11)和返回到引脚(重复)之间产生一个序列正高移。
上述10个高序列输出通过10个单独的整流二极管和一个串联电阻端接。电阻器的计算是为了参考通过T2的底座和地面VR1设置的电阻器的值，在T2的底座产生一个按比例递增的电位差。
根据任何给定的瞬间可以高的IC4017的输出，根据该选择的输出确定连接的LED亮度（通过IR级和远程手机切换）。
在pin3处，照明可能是最高的，而在pin11处，它可以设置为在附加的LED上产生最小的亮度。
T3定位以响应于从外部AC到DC 5V适配器单元获取的基础上的输入响应于其集电极电压。
一旦拆下此供应或失败，T3就通过R5开关，允许所需的电池电压到达T2的集电极，这又通过其发射器/接地端子连接的LED递成所需的光发电量由使用IR遥控设施的用户选择为高的IC 4017的特定输出确定。
上述带有调光电路的红外控制LED应急灯零件清单
R1 R3 = 100欧姆，
r2 = 100k，
R4 k7 = 4,
r5 = 10k，
R6—R15 = 200欧姆至2K(按比例递增)
VR1 = 10k预设
C2 = 47超滤/ 25 v
C1, C4 = 22 uf / 25 v,
C3 = 0.1，陶瓷，
T1 = BC557
bt2 = tip122
t3 = tip127
所有二极管= 1n4148，
LED = 1瓦高亮度
IC1 = 4017.
电池= 4V/4AH或更大
先生好电路
谢谢!
长官，我想问一下CD 4017里的音序器
我们能通过遥控车的电路来逆转这个顺序吗?
对不起，不可能，就我所知，以任何方式颠倒4017序列是不可能的…
好的，sir..thanks.
海先生，我需要3英尺距离的产科传感电路
请尽快回复我，先生
嗨，你想制作一个障碍物传感器......你可以尝试以下设计：
https://www.homemade-circulay.com/2013/10/10/10/10/10/10/10/10/2FRARED-MOTION-Detector-or.html.
非常感谢。
电路与我一起工作，我将它施加到12V直流LED备份系统，但问题是电路是由外频扰扰乱的电路，例如当我打开CFL灯时，电路再次启动电路再次稳定。所以我可以减少电路的灵敏度。
问候
不幸的是，没有一个简单的补救办法……试着把电路封装在一个金属盒子里，里面有一个小孔用来放置tsop，然后用电路的负极把盒子接地，看看是否有帮助
嗨Swagatam,
我想建立一个电路来控制机柜上面和机柜下面led的亮度。我想我应该有一个红外遥控发射器和一个红外接收器。接收器将连接到一个CD4017，每次发射机被推，CD4017将推进到一个不同的引脚。每个引脚都有一个不同大小的电阻来改变led的电流，非常类似于您的“红外控制应急灯”。请您更改您的“红外控制应急灯”电路，以满足我的要求。我使用的是需要7瓦的12伏直流电带状led灯。我使用的是一个标准的110v到12v, 10W电源。我可以使用购买的红外发射器/接收器对，或者我可以用组件构建发射器和接收器。我更喜欢从组件构建TX/RX，只是为了好玩。感谢您伟大的网站! I really enjoy dabbeling in electronics. I just finished building several PIR actuated night lights for under the bed so when you have to get up in the night, a soft light automatically comes on under the edge of the bed to light your way. The light has an adjustable delay. My wife really likes them.
非常感谢你，诺曼
您可以使用上面解释的相同电路，具有一些微小的修改。
只需消除顶部T3阶段和与之相关的所有部件。
将正电源与Tip122的集电极一起连接，以及IC的引脚＃16线
您可以考虑将TIP122替换为TIP142，以提供更好的动力。
谢谢您的快速回复!再说一遍，我爱你的博客。
乐趣是我的！
Swagatam，我有点麻烦了解你为1瓦LED使用尖端122。它接缝，1瓦LED仅在5V时绘制200mA。??此外，我也使用了12V电源，所以我想我应该使用5.1V齐纳来将电压降低到TSOP1728，因为它只需要最大5V。什么是10k修剪锅为电路做？在我的电路中，我在12V下运行了7瓦，所以我想我可以使用BC327晶体管用于T2，以覆盖600mA电流的绘图。我可以加强达灵顿BC517甚至是一个提示31.你怎么看？
诺曼，你可以用其他合适的晶体管但必须是达林顿型的。TIP122是一个相对较高的额定，因此这个晶体管可以避免散热器，对于一个较小的额定BJT散热器可能成为强制性的。
是的，你可以使用5V齐纳或78L05 IC。
10K预设与4017输出测序电阻形成潜在的分频器电阻，并有助于在倾斜的底座上产生所需的电位改变，这又导致LED逐渐变亮或调光。
应调整10K预设，使得在最高亮度水平下，它在BJT的基础上与特定的4017引出电阻一起产生约4.2V，......以及与假设的引线电阻一起产生约3V。产生LED的最低亮度。
您可以使用任何组合来获取Darlington对，只需确保主BJT被评定为处理至少1安培。
Swagatam,
我刚意识到我的想法有一个错误。在我的情况下，LED是运行在3.2v，而不是5v或12v，因此安培比我估计的要高得多。所以，我理解你们为什么要使用高容量的晶体管。所以，tip 31可以用3安培，tip122可以用5安培，tip 142可以用10安培。tip 33也适用于10安培。为什么要用142号小费而不是33号呢?如你所见，我是个新手，正在学习。我希望你不会被我的问题打扰。谢谢!
12V不会造成任何伤害，因为它是适当下降的晶体管基极电阻网络到LED水平。
使用TIP122是因为它是达灵顿BJT，提供了相对较大的电流处理能力
Tip33不是达灵顿，所以它不会有效地工作。
