LM317芯片测试电路-从故障芯片中挑选出好的芯片

这是一个简单而方便的LM317可调稳压器的测试电路，我相信它可以用于测试其他类似的IC，如LM117, LM158, LM358等。

电路非常简单。该电路基于可调电压调节器的正常配置。

它是如何工作的

详情请关注//www.addme-blog.com/2011/12/how-to-build-simplest-variable-power.html

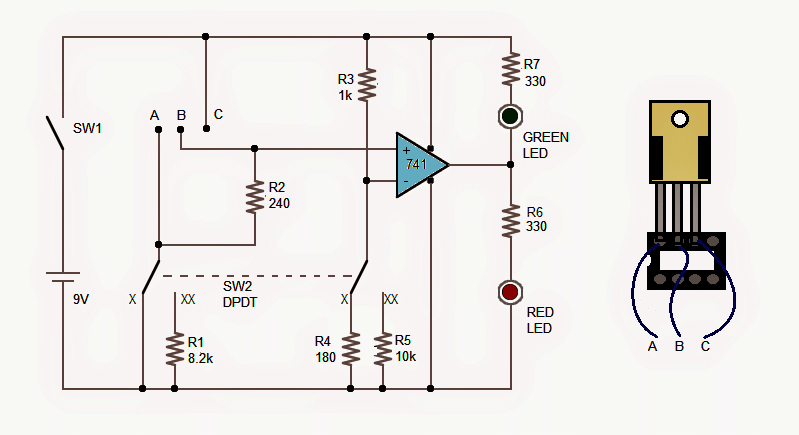

DPDT开关用于连接IC的ADJ引脚到地或电阻R1。当连接到地时，输出应在最低水平约1.2V，当连接到R1时，输出应在最大水平(约7.5V为9V输入)。然后，使用LM741将输出与预置的电压电平进行比较。

当DPDT开关位于X位置时，ADJ引脚连接到地，741的(-)ve输入连接到R4。

电压分压器R3+R4在741的(-)ve输入处提供约1.37V，与电压稳压器IC的输出相比较。

在这种情况下，它应该是大约1.2V，小于1.37V，因此741的输出仍然很低，绿色LED发光。如果由于某种原因，从电压调整IC的输出超过1.37V, 741的输出高，红色LED亮，表示v/reg IC故障。

当DPDT开关处于XX位置时，ADJ引脚连接到R1，并且741的（ - ）VE输入连接到R5。潜在的分频器R3 + R5在（ - ）VE输入中为741的输入提供约8.1V，与电压调节器IC的输出进行比较。

在这种情况下，它应该是大约7.5V小于8.1V，因此741的输出仍然很低，绿色LED发光。如果出于某种原因，从电压调整IC的输出超过8.1V, 741的输出高，红色LED灯亮，表示v/reg IC故障。

如果没有一个led发光，说明稳压器IC的输入脚和ADJ脚短，因为+9V通过ADJ脚连接到地。

可以使用8针IC基座或仅3针母连接器来保持V / REG。IC进行测试。

设计，写作和提交:Abu-Hafss
