本文介绍了一种通用低压降(LDO)稳压IC KA378R12的引脚功能和数据表，并给出了该IC在实际应用中的电路图。
Jon先生问了我一个相关的问题，这启发了我更新这篇文章。这个问题可以在下面的段落中看到:
技术规范
我给你发邮件的原因是关于一个低Drop Out 12vdc电压调节器。我正在做的是一个LED刹车灯组件，输入电压需要是11.5-12.5 vdc。
对于常规的12v稳压器，降压过高。当车辆运行产生14.5伏电压时，它可以正常工作。随着汽车引擎关闭，这些稳压器IC的输出电压下降到低。我正在查看来自费尔柴尔德的KA378R12CTU，我包括了数据表。你还有其他建议吗?
谢谢你！
乔恩·克伦
电路分析
嗨,乔恩,
我认为这是您为满足您的要求而选择的完美选项，请继续使用它来申请。
设计
回到我们提出的低压压降稳压器IC KA378R12，它非常类似于我们的普通12V固定稳压器，如7812，或12 v / 5安培调节器版本除了这个装置能够产生一个12V的输出，具有令人印象深刻的0.5V的低压降。
集成电路是一个12 v电压调节器能产生一个固定的12 v输出最大3安培电流,辍学的几乎在其输入和输出终端,0.5 v的意思,即使12.5 v输入你可以预期输出产生一个一致的和固定的12 v。

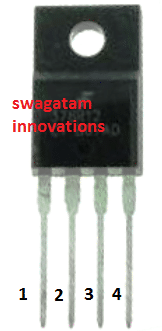

我们可以看到，这个IC有4个pinout而不是我们通常在其他传统的调节器IC中看到的3个，这些pinout的功能可以从以下几点来理解:
引出线的细节
引脚#1是集成电路的输入引脚，该引脚上最多可以施加35V DC。
引脚2是集成电路的输出引脚。12V固定低dropout输出可以通过该引脚实现。
引脚#3是公共接地引脚。上面讨论的输入和输出电压是参照这个共同接地引脚的，这意味着它形成了输入和输出电压的负线，以及负载
4号引脚具有“输出禁止”功能。该引脚应以最低2V的输入，以保持输出使能和正常工作，不超过35V或输入电源水平。
然而，零伏特触发器或接地连接上这个引脚将立即使输出零伏特禁用IC。
应用电路图

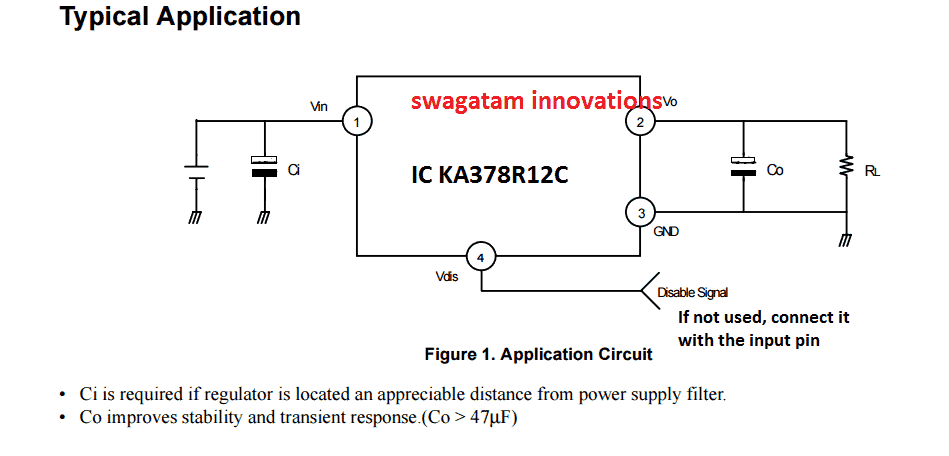

使用上面解释的12V低降稳压器KA378R12的基本电路图可以在下图中看到:
内置保护
除了低dropout特性，IC还具有一些杰出和有用的保护功能，如峰值电流保护，热关断，输入过电压保护和输出禁用特性(已经在前面讨论过)。
乔恩先生的反馈
嗨Swagatam,
我在用我们讨论过的调节器。但它是一个固定的电压调节器，电压有点高。我的LED板是12伏，总安培draw 1.50安培。在12.3v时，它产生大量热量。在11.9v，这是完美的。对如何降低电压有什么建议吗?我可以用电阻器把它接地吗?或者开关调节器会是更好的选择吗?如果是的话，你能告诉我原理图的方向吗?
谢谢你！
乔恩·克伦
我的回答
嗨,乔恩,
IC额定处理3安培，因此1.5安培应该不是一个问题，为提到的IC
你可以加一个大的散热器来控制热量。
我可以给你建议一个开关调节器，但这可能涉及复杂性和许多调整。
你好，我正在看你的稳压器电路，使用IC KA378R12稳压器。
我有一个12伏直流电的太阳能系统，白天从12.7伏直流电到14.5伏直流电。
我需要有接近12伏直流电输出尽可能和认为这个电路将是完美的。
我打算为C1和C0使用47uF 50v的电解电容器。然而，我不是太确定什么值，电阻应该得到所需的最小2v，以保持电路运行。
欧姆值和额定值会很好。
如有任何建议将不胜感激，谢谢
嗨，你可以使用这个IC用于上述目的，2V是保持输出开关ON的最低要求。您可以将这个引脚#4与IC的输入引脚#1直接连接，以便它保持在输入电压水平，并确保一个enabled输出，只要输入电压是有源的。
嗨
我还有一个关于KA378R12调节器的问题。
我需要为这个设备安装散热器吗?如果需要，需要多大?
我打算运行它接近它的最大3安培，因此假设我需要一个。
事实上，我将使用其中的五种设备。其中四个将为两个摄像头供电，每个摄像头使用大约350毫安，这里可能不需要散热片。
最后一个将为我的DVR供电，它使用了大约2安培，关于散热器的问题再次适用。
虽然IC有一个内部热保护，散热片将允许IC有效工作，所以是的，它是必需的。尺寸将需要检查与一些实验，我将推荐鳍型3 × 3英寸散热器，应该做的工作。
在350mA也可能需要一个散热器，但它将需要实际检查，如果热量是可控的，那么不需要添加它。
你好，斯瓦塔姆先生，日安。我有个问题，请帮帮我。我有一把电吉他，如果把它插到扩音器上，就会有噪音。如果我触摸弦，噪音会自动减小。你能帮我弄点什么东西来消除噪音吗?
你好马克,似乎你的放大器不妥善接地,确保地面线路放大器的夹到底盘或外壳和电源与底盘地面也夹紧,如果与你家接地线连接底盘,也确保你的吉他的身体与地面线路。
调节器有许多不同的电压，也可调节。3.3、5、8、9、12vdc和1.25-32vdc可调，最大输入35v。
http://www.mouser.com/Fairchild-Semiconductor/Semiconductors/Power-Management-ICs/Voltage-Regulators-Voltage-Controllers/LDO-Voltage-Regulators/_/N-5cgac?P=1z0zlebZ1z0z63x
谢谢你为我们更新信息，乔恩，非常感谢。
海先生……
如何使用pin no 4…
需要任何电阻或直接直流…
LM78系列许多o/p可用5,6,9,12,24v相同可用在这个KA378R12C型ic
Hi Kesava，它可以直接连接没有任何电阻。
据我所知，上述IC只配12V…
