本文提供的强大的DJ MOSFET放大器电路设计相当容易构建，将产生一个强有力的250瓦音乐到4欧姆扬声器。使用hexfet在输出确保巨大的电流和电压放大。
在这个250瓦mosfet放大电路的输出阶段，使用mosfet或者说是hexfet，可以实现电压和电流的高效放大。该电路特别具有低失真、外部偏置电压和静态电流调整等令人印象深刻的特点。
放大器的输入级
功率输出级
电路如何工作
这款出色的250瓦MOSFET放大器电路可作为音乐会，派对，开路等的DJ放大器。对称的设计产生可忽略不计的扭曲。让我们试着分析电路细节：
参考电路图，我们看到输入阶段主要由两个差分放大器组成。块T1和T2实际上是一个包装中的配对双晶体管，但是您可以去离散晶体管，只需确保它们的HFES正确匹配。使用几个BC 547和BC 557用于NPN和PNP类型。
差分配置可能是集成两个信号的完美方式，例如这里的输入和反馈信号如此有效地混合。
典型地，集电极/发射极电阻T1的比值决定了这一级的放大。
T1和T2的直流工作基准由一对晶体管T3和T4以及相关的led接收。
上面的领导/晶体管网络也有助于提供一个恒流源输入阶段,因为它几乎仍然是环境温度变化的影响,但最好是LED /晶体管对应该连接在一起粘在一起,或者至少在PCB焊接非常接近对方。
在耦合电容器C1之后，立即包括R2，R3和C2的网络形成有效的低通滤波器，并有助于将带宽保持到适合于放大器的电平。
在输入端的另一个小网络，包括一个1M的预设和一对2M2的电阻，帮助调节偏置电压，使放大器输出端的直流分量保持在零电位。
在差分阶段之后，引入包括T5和T7的中间驱动器级。由T6，R9和R17组成的配置形成了一种可变电压调节器，用于设置电路的静态电流消耗。
来自上阶段的升压信号进入由T8和T9组成的驱动器级，其有效地用于驱动涉及HEXFET T10和T11的输出功率级，其中信号最终经历大量电流和电压放大。
从图中可以清楚地看出，T10是一个p沟道，T11是一个n沟道场效应晶体管。这种配置允许在此阶段有效放大电流和电压。由于R22/R23和R8/C2的反馈布线，整体放大限制为3。这个限制保证了输出的低失真。
不像双极晶体管，这里的输出级结合hexfet有一个明显的优势，比它的老的对应部分。Hexfet是正温度系数装置具有当外壳温度趋于过高时限制其排放源的固有特性，保护设备免受热失控的情况和被烧毁。
电阻器R26和串联电容器在较高频率下补偿扬声器的上升阻抗。放置电感器L1以防止速度上升峰值信号的扬声器。
零件清单
- R1 = 100 k
- R2 = 100 k
- R3 = 2 k
- R4,5,6,7 = 33
- r8 = 3k3，
- R9 = 1K预设，
- R10、11、12、13 = 1 k2,
- R14,15 = 470e，
- R16 = 3k3，
- R17 = 470 e,
- R18,19,21,24 = 12e，
- R22 = 220,5瓦
- R20、25 = 220 e,
- R23 = 56e，5瓦
- R26 = 5E6，½瓦
- C1 = 2.2UF，PPC，
- C2 = 1 nf,
- C3 = 330 pf,
- C6 = 0.1uF, mkt，
- T3 = BC557B，
- T4 = BC547B,
- T7,9 =
TIP32, - t5,8,8 = tip31，
- T10 = IRF9540,
- T11 = IRF540,

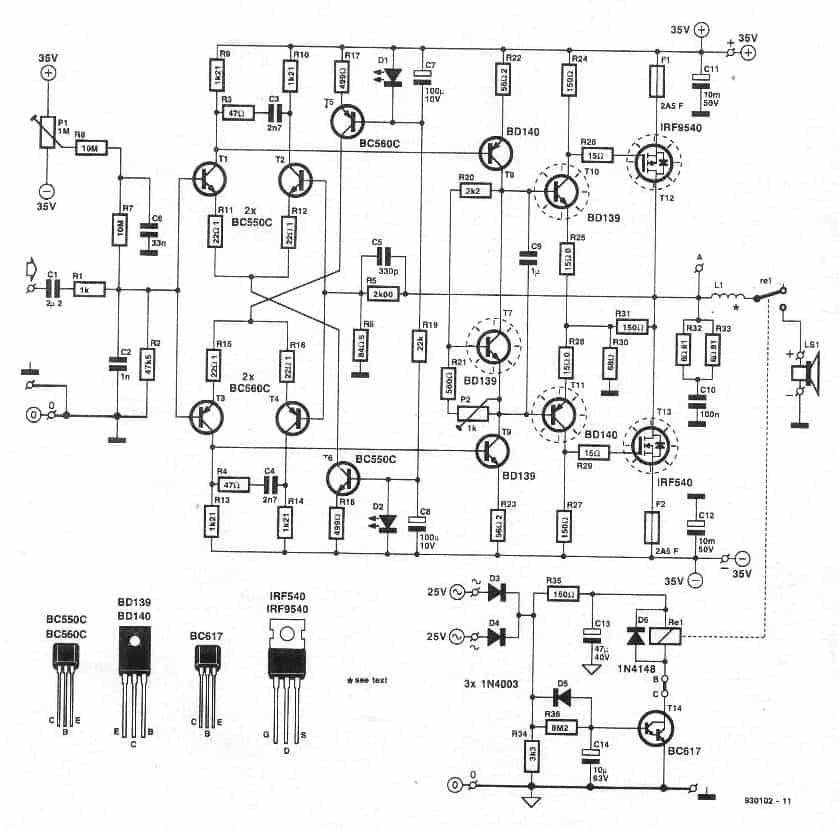

上述替代版本的250瓦功率放大器可以在下图中看到具有关于组件的所有细节：
主席先生，我想制作一个500W双通道C类放大器，声频1Hz至100kHz。
请指导我。
提前谢谢了
嗨赛鲑，对不起，500瓦看起来太高，此刻我没有设计！
嗨Swagatam，
我计划做一个200W RMS低音炮，我可以使用这个CKT吗?我的LPF应该是什么在输入，你能建议，也我的保护电路是什么25 VAC输入，他们从哪里派生。如果你能回复我，我会很感激的
debu.dasgupta@gmail.com
嗨DebU，您可以尝试从以下文章获取LPF的最后一个电路
https://www.homemade-circulay.com/make-this-low-pass-filter-circuit-for/
对于放大器电路，我宁愿推荐以下电路，而不是上面的电路，因为它是矫枉过正的：
DIY 100瓦MOSFET放大器电路
一对IRF540/9540， +-35V =250W???????????也许50 w
你如何计算瓦数???
见下文:
+/- 35 x 10安培= 350瓦特
IRF540/9540 = max。耗散150 w
什么是最大耗散，请定义？vds和id值怎么样？
上述电路以250瓦额定值，通过增加电源可以增加高达400瓦，但只有当MOSFET安装在足够大的散热器上时，才有可能
达灵顿是T14 ?我的天啊为什么?
嗨SIR正在寻找160瓦RMS 4欧姆低音音像放大器单通道。你可以建议任何功率放大器IC或基于MOSFET的电路。
嗨沙里河,
你可以试试下面的放大电路
//www.addme-blog.com/how-to-make-simplest-100-watt-mosfet/
您好，先生，祝您和您的家人有一个灿烂的新年
感谢Raghavendra，祝你和你的家人新年快乐，万事如意
谢谢你的帮助
不客气！
我应该用什么类型的扬声器?
任何扬声器，额定4欧姆，300瓦
你好，先生，你发给我的两个电路都在工作，非常感谢，另外一件事要问你，先生，哪一个集成电路是更好的或好的音频放大器是la4440或stk 4141
你好raghvendra，
我很高兴为你工作！由于STK4141，LA4440略低于STK4141，STK4141几乎与其规格相似，而STK是25瓦的速度，LA4440都略低于STK41414 ......但现在STK看起来非常过时......
你好Sagatam Majumdar。在页面底部的示意图和部件列表之间，有一些部件的值不一致。例如C3和C6。它们在原理图上有一个值，在零件表上有一个值。女巫1是正确的值吗?
谢谢
你好，Mihai，组件值的微小差异不会影响设计，但是你最好使用原始的最后一张图。
SIR，发送简单的方法，测试晶体管和MOSFET
维贾伊，测试BJT和mosfet只有一个标准方法....bts很容易测试，但mosfet却不是....你可以在YouTube上搜索，你可以在....上找到一些视频教程
但在检查之前，你必须将晶体管从PCB上取下。
主席先生，我想要Post PCB图像，WTS是电子邮件
Vijay，发送PCB图像没有帮助，你必须自己排除故障，或者从头开始重新构建，这不是那么困难.....坚持努力，你就会成功。
长官，任何做过/测试过ckt的人都成功了
所有这些电路都取自Elektor Electronics杂志，这些电路已由Elektor电子工程师测试。
请帮我先生，我花了更多的时间在这个ckt，但没有成功
建立一个新电路，这次从本文构建LAT电路
//www.addme-blog.com/2012/01/how-to-make-hi-fi-100-watt-amplifier.html
这个电路是我个人测试的。
我也起初也有问题，我对电子来说是非常新的，但我可以自己排除故障并使它完美地工作。
确保您的零件质量很好。
先生，我通过短路输出到地面，串联串联电流表，但在万用表中没有阅读零
如果电流表没有显示出来的东西，那么R16如何变热？
通过短路输入端子和拆除扬声器....来检查静态电流不要缩短输出。
长官，R23因连接松动而发热，但现在R16发热，没有音频输出
维贾伊，这意味着你可能还会有其他故障，或者晶体管有故障或连接错误....我看不到你的电路就不能排除故障。
R23得到热量
先生，我制作了PCB和所有部件放置，但在扬声器中没有声音只有嗡嗡声的声音，
我连接的万用表加上输出和分钟到GND，范围为20V DC，用于反馈读取其获得15V，否
变量甚至我调整R9 I.E 1K端口
维贾伊，你是怎么调整1K预设的?
这是用来设置静态电流的。
请阅读下面的文章了解如何调整预设以设置正确的静止电流。
静止电流意味着放大器将在没有任何音乐的情况下消耗的电流，或者在空闲状态下消耗。
//www.addme-blog.com/2012/01/how-to-make-hi-fi-100-watt-amplifier.html
哪个是输出声音。250W DJ放大器或IC 4440放大器
您可以通过检查他们的数据表进行比较
先生，我已经带来了零件的零件（总= 800卢比），所以让我们继续。这是第一个R5和C2还是之后？（少疑问它会起作用）
Vijay，它是右侧R5，C2 ......是的它将起作用
尽快告诉价值，我将等待。
更新了底部的类似图表，您可以相应地进行...
R5 = 22 k
C2 = 330pf.
先生，在这条线路中，提到的名字是双的，是R5和C2。价值是相同的?
不，这可能是一个错误，价值观不一样，我现在不记得了，我必须在我的旧书中检查它，可能需要几天时间可能是两天
电容c4、c5和R26系列的电容值是多少
2200超滤/ 50 v
R26电容为0.1uF/100V
先生，我是对的扬声器一端通过延时电路连接到地!
是的，这将是！
先生，延时电路呢?请详细地指导我
维贾伊，你可以试试下面的线路
//www.addme-blog.com/2013/02/make-this-simple-delay-on-circuit.html
谢谢先生，330PF, 22nF电容不可用，有其他选择吗?
半跳高在面包板上建造，等待来自U SIR的替代电容价值!!
任何附近的价值都将要做！
所有的部件都准备好了，但是什么是T1和T2(任何其他替代晶体管，如果没有一对晶体管)
那些是“匹配的晶体管对”，请谷歌“100mA NPN匹配晶体管对”和“100mA PNP匹配晶体管对”......您将能够找到值。
或者，您可以简单地使用两个BC547和两个BC557分别为NPN和PNP对，通过匹配它们的hFe值尽可能接近。
谢谢先生
先生，T1和T2晶体管的名字是什么?
需要一个三相感应电机保护电路，当电机过热、断一相、反相或ov和紫外线保护时，该电路能自动切断电机
圣彼得堡,
对于热保护，您可以尝试本文的第一个概念
https://www.homemade-circulay.com/2016/08/1Mubator-temperature-controller.html.
对于单相防线仪，可以采用以下设计
2.bp.blogspot.com/-xzawkd-l-0u/uh9vk0k4s3i/aaaaaaaaalg/iszerlsabrw/w1200-h630-p-nu/single kephase+preventor+circuit.jpg.
主席先生，有两个电路图像。
告诉我如何连接两者。
Vivek，将两个图像的匹配点与其他图像连接，例如（+）将转到（+）线，（ - ）到负面等
在此CKT中，使用哪种类型的二极管，值提及CKT中给出的二极管D1和D2？
电感和值的类型是什么?
我在套接字中连接音频或在套接字中连接音频？
D1，D2是LED。
在R26上绕20圈任何细磁铁线。
在R1上连接音乐输入
非常感谢详细解释。但是在建造之前我想知道的一件事;您或其他人是否实际建立了使用给定值的电路？
它已经经过“elektor电子”工程师的测试
您好，使用晶体管A1943和C5200的放大器的功率共享和输出发生了什么，因为每个晶体管都是100W的功耗(输出级的功率计算)?
最有助于放大器可以在晶体管放大器中有多强大的贡献
嗨，kakooza，晶体管的数量并不重要，重要的是规格，如果规格匹配，晶体管将从他们的预期有效地工作。
输出器件主要决定放大器的功率水平，但只有当电源是最佳额定的，较低的电源规格将导致输出质量差和失真。
亲爱的先生,
这个ckt所需的电压和放大器？
问候
请参阅上一个评论
亲爱的先生,
如何抵消零。Wat是电源电压......
谢谢N.
亲爱的风格，你可以通过调整R9，电源是30-0-30V DC 5安培
在我的地区(腐蚀，泰米尔纳德邦，印度)IRF540是40/-卢比和IRF9540是50/-卢比只。
我有4欧姆的超级扬声器。请您帮我在家里制作一个适合这个4欧姆扬声器的放大器，用简单的方法理解电路，并在...............中给出一个适当的使用设备列表，请帮助我……
你可以试试下面的电路，这更简单，但你需要一个PCB:
https://www.homemade-circulay.com/2012/04/how-to-make-simplest-100-watt-mosfet.html.
谢谢! !我们得开始了……
我有两个6欧姆扬声器，想建立一个非常好的质量的扬声器系统从头开始(从3.5毫米插孔)。有电路吗?
你可以试试这个：
https://www.homemade-circulay.com/2012/04/how-to-make-simplest-100-watt-mosfet.html.
不确定目前的费率。
如果我将增加2对输出mosfet，那么我将得到多少瓦特
你可以这样做，功率将大幅增加，只要确保添加一个0.22欧姆1瓦特的电阻串联每个mosfet的源，也使用单独的栅极电阻为每个mosfet。
该放大器的当前和电压＆欧姆率呢（IRF9540的成本是多少，IRF540
你必须自己找到它。
它是具有差分阶段的标准设计，其次是驱动器阶段，最后是电力输出级。
需要进行变压器，高电压是实现从电路的极端高瓦格输出的必要条件，并用于保持电线和变压器尺寸更小。
谢谢你的链接，先生。
你能解释一下电路图吗？我也怀疑我是否可以找到我国电源部分的合适变压器。我尚未搜索没有结果。你能建议出路吗？
谢谢
它是20圈的22SWG搪瓷铜线，超过1欧姆5瓦特电阻与其平行连接。
