制作这个红色LED标识电路

这篇文章介绍了一个简单的无变压器红色LED标志电路，即使是新手也可以制作。该电路仅使用几个高压电容器、两个电阻器和几个红色LED。。。。没别的了。赛道构思和图片由约翰·亨格福德先生提交。

下面的电子邮件是John先生发给我的，让我们了解John先生发送的关于拟议的红色led标志电路想法的所有细节。

技术规格

我有一个明亮的红色LED出口商业旧标志，是我在电气领域工作的女婿给的。他总是能找到有用的东西，把任何东西都存起来

我已经在红色LED标识项目中使用了它的组件和部件。

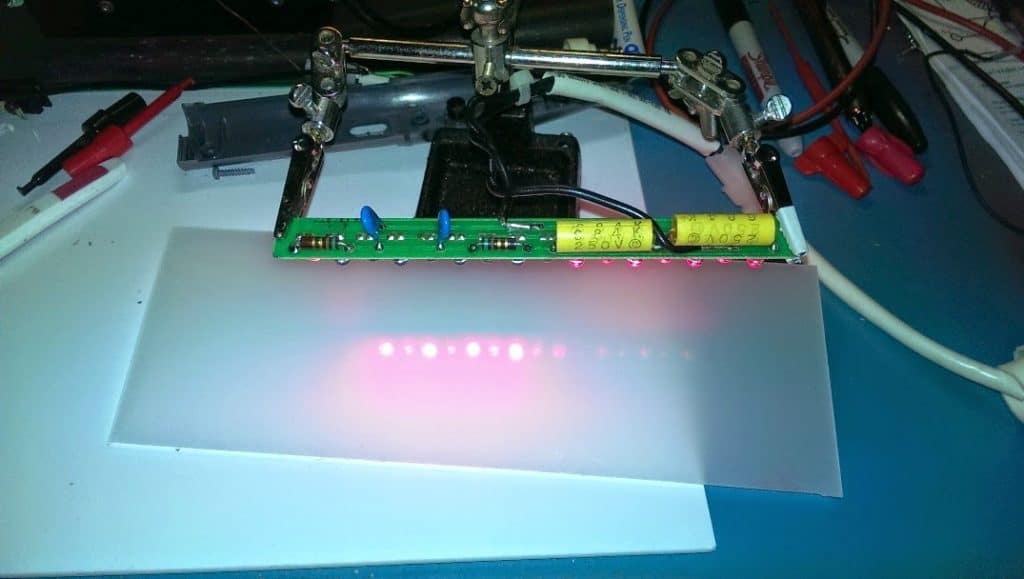

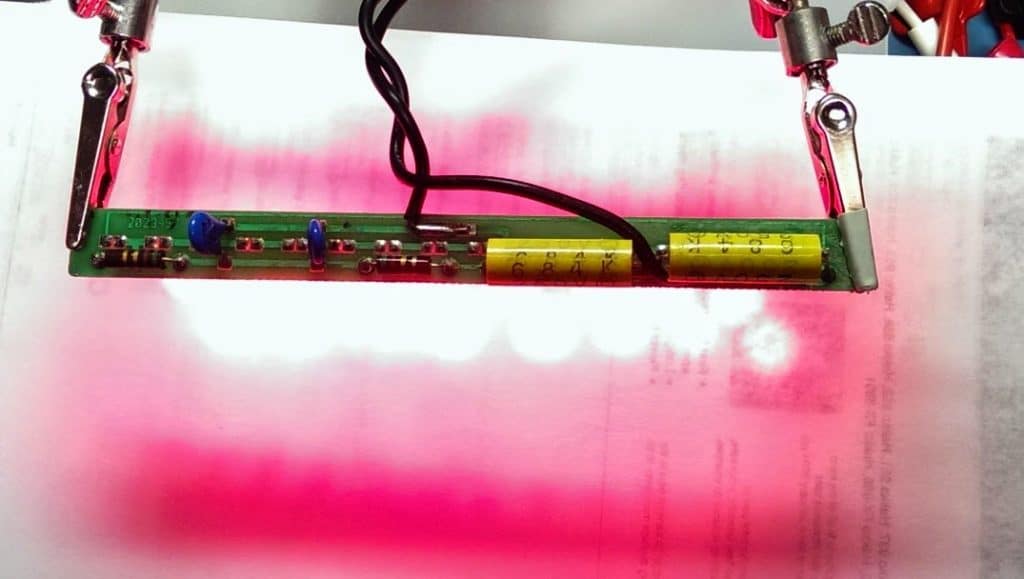

现在，我已经拆除了封闭的120/277 vac变压器，并从总共10套串联的许多红色led中取出16个led，并将它们组装在电路板上。这可以去没有变压器，因为你会看到这个图片和视频。

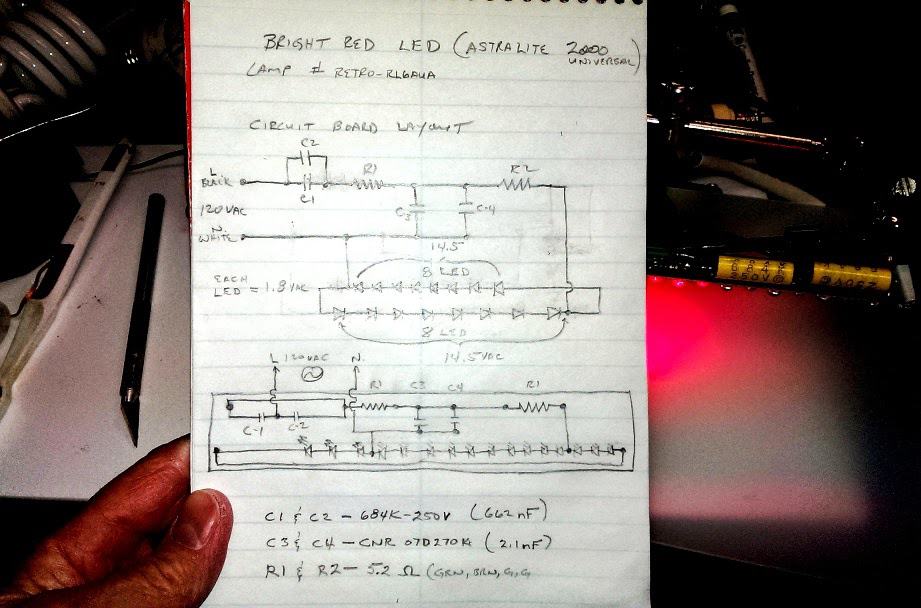

我正在学习并试图理解电压是如何工作的。我在这样的布局和图纸上并不完美。在这幅图中有两个透视图:底部的图是对电路板所做的。

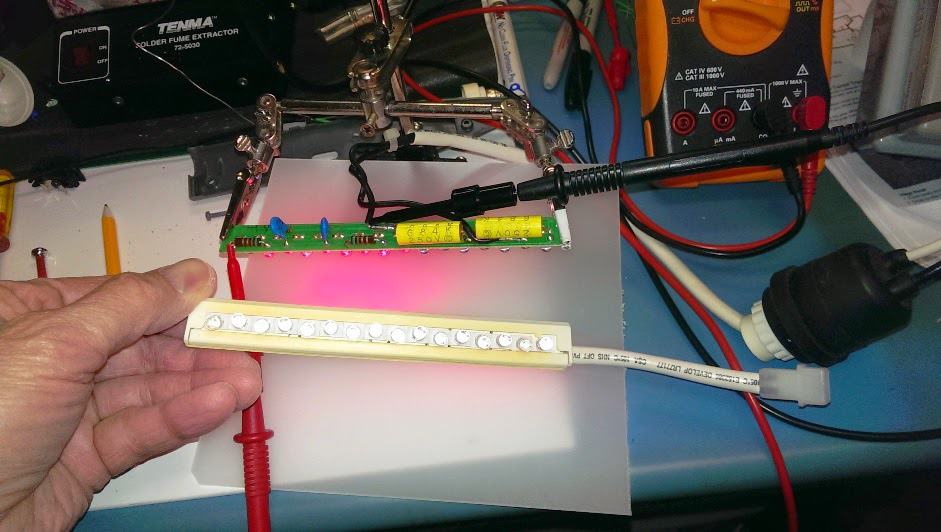

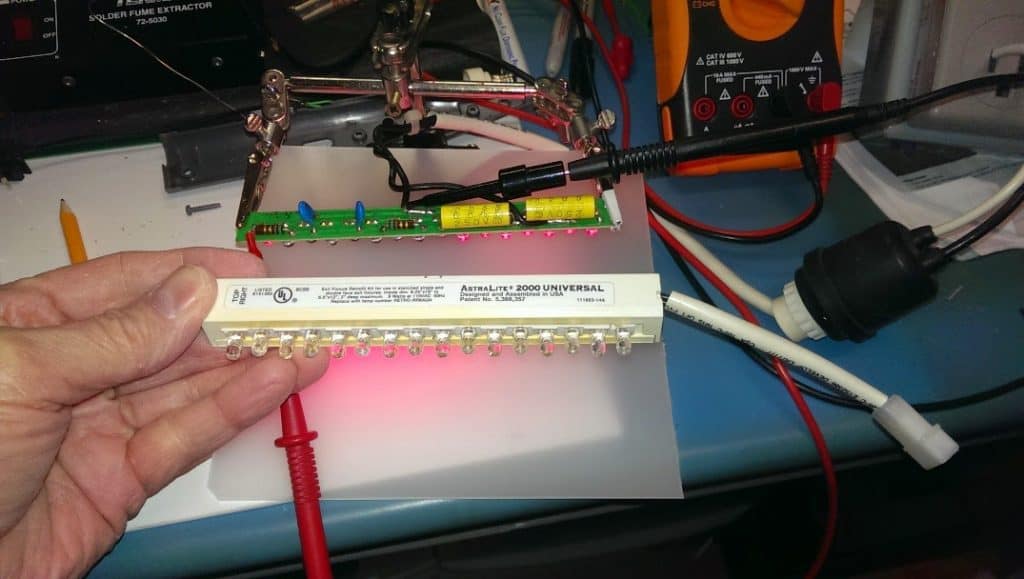

我的问题是从120到14.5伏的电压下降如何处理它没有任何热量，而led灯保持亮?测试DMM的红色探针在R2和LED上测量，黑色探针在白色(中性)上测量14.5 vac。

我以为这些盖子会增加电压。所以这个电容器C1和C2 I的测量值是662nF，它们是并联的，就像电阻器一样，可以分开并降低电压，对吗？。

我拿出一个LED来测试我自制的LED测试仪。每个红色LED是1.8伏乘以8个LED是14.5伏。我看到16个总LED一半使用14.5 vac。

现在我发现这是惊人的，如何没有变压器，它保持开关和可以承受120 vac直接没有变压器。

你能解释一下这个电压/电流是如何通过4个电容和2个电阻来降低电压从而点亮16个led的吗?看我的论文，在下面列出了组成部分。这些部件都很旧了，但正如你在视频中看到的，它运行得很好。

我还没有在我的显示器上测试设计，如果正弦波显示任何不同?

我希望这个设计可以安全使用。

所以现在寻找一个想法，我可以使用它的项目:)

无法发送视频.......太大了。

只有图片:

谢谢，约翰·亨格福德
(deafguy)

解决电路查询

谢谢你的图片，我很欣赏你的工作。这是解释:

你所做的是一个简单的电容式电源，其中的电容就像电阻(用于交流)，并降低电压/电流到led所需的极限。

由于5mm红色led能够产生明亮的照明，即使电压低至2V和@10mA，您的电路能够产生那些令人眼花缭乱的结果，即使没有变压器。

在您的红色LED标志电路中，您已将两个具有相反极性的LED串背靠背连接，使得交流周期的两半都可以通过LED串。

这种配置允许消除二极管，因为交流整流是由LED本身在其切换过程中完成的。

正循环通过上部LED串，而负循环通过下部LED串。

这实际上意味着两根弦永远不会一起照亮，而是交替打开。

由于这种情况每秒钟发生50次，由于视觉的持续性，我们无法确定交替切换，并发现所有LED都连续打开。

然而，C3和C4可能不需要，因为它们只会减少led的可用电流，使它们更暗。

我希望以上的解释能解决你的好奇心。
